LV Switchgear

● Регулярне використання умов

◆ Висота розподільного пристрою GCK LV менше 2000 м

◆ Температура навколишнього середовища не вище +40 ℃, а середня температура протягом 24 годин не перевищує +35 ℃, а температура навколишнього повітря не нижча-50 ℃

◆ Атмосферні умови: Повітря чисте, а відносна вологість не більше 50%, коли температура становить +40 ℃, а більша відносна вологість дозволена, коли температура низька, наприклад, 90%, коли температура становить +20 ℃

◆ ГРУКС GCK LV повинен бути встановлений у місцях, вільних від пожежі, сухого вибуху, серйозного забруднення, хімічної корозії та насильницької вібрації

◆ Нахил з вертикальною площиною не повинно перевищувати 5; Цей продукт підходить для транспортування та зберігання при таких температурах: -25 ℃ ~+55 ℃, і він не перевищує+70 ℃ за короткий час (не більше 24 год); Якщо вищезазначені умови використання не можуть бути виконані, користувач повинен підняти його з виробником при замовленні та врегулювати його за допомогою консультацій.

● Основні технічні параметри комутаційного пристрою GCK LV

● Архітектурна особливість

Блок функції ящика та двері механічно переплетені механізмом роботи основного перемикача. Коли основний перемикач знаходиться в закритньому положенні, двері не можна відчинити, а механізм роботи може бути заблокований у положенні закриття або відкриття з додатковим замком. Відсіки функціональних одиниць розділені металевими пластинами, а ящики мають хорошу взаємозамінність та мають робоче положення, тестове положення та положення розділення. Коли ящик буде висунутий у певне положення, ящик буде автоматично розміщуватися. У цей час ящик з лівого боку ящика можна витягнути, щоб звільнити позиціонування та ввести наступне положення. Коли ящик витягується з шафи, він також має функцію запобігання падінню.

▶ Кабінет із фіксованими схемами, такими як компенсація ємності та вимірювання, має такий же зовнішній вигляд і те саме горизонтальне положення шини, що і шафа ящика. Тим самим гарантуючи, що шафа типу ящика та фіксовану шафу можна використовувати поруч.

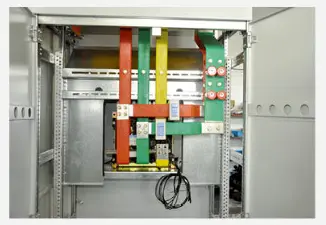

▶ Система шини: Шинка шафи приймає трифазну п’ятипровідну систему, одиночна шия використовується, коли рейтингова струм горизонтальної шини знаходиться нижче 1250A, а подвійна шини використовується, коли номінальний струм горизонтальної шини перевищує 1250a. Горизонтальна шина між шафами перекривається підключеннями блоків, а вертикальна школісна вкладена в пластикову оболонку полікарбонату. Внутрішня перегородка використовується для обмеження дифузії дуги. Нейтральна шина встановлюється в передній частині верху шафи, а захисна шина (ПЕ) встановлюється в нижній частині шафи і з'єднаний з перегородкою шафи.

▶ За умови не зниження рівня захисту оболонки, нижня та верхня частина шафи перемикача забезпечується природними вікнами вентиляції.

▶ Захист оболонки шафи IP40.

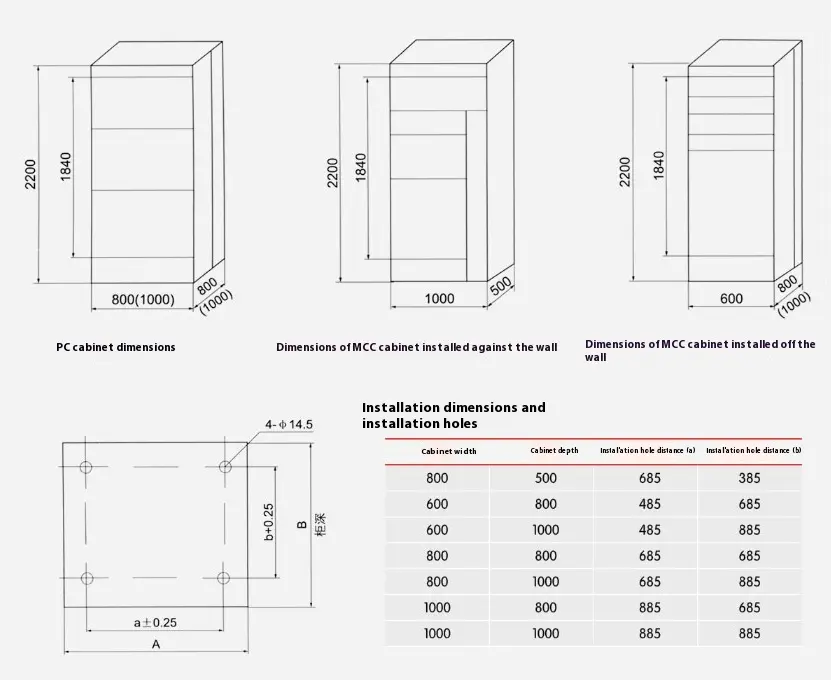

● Загальні розміри LV Switchear, розміри встановлення

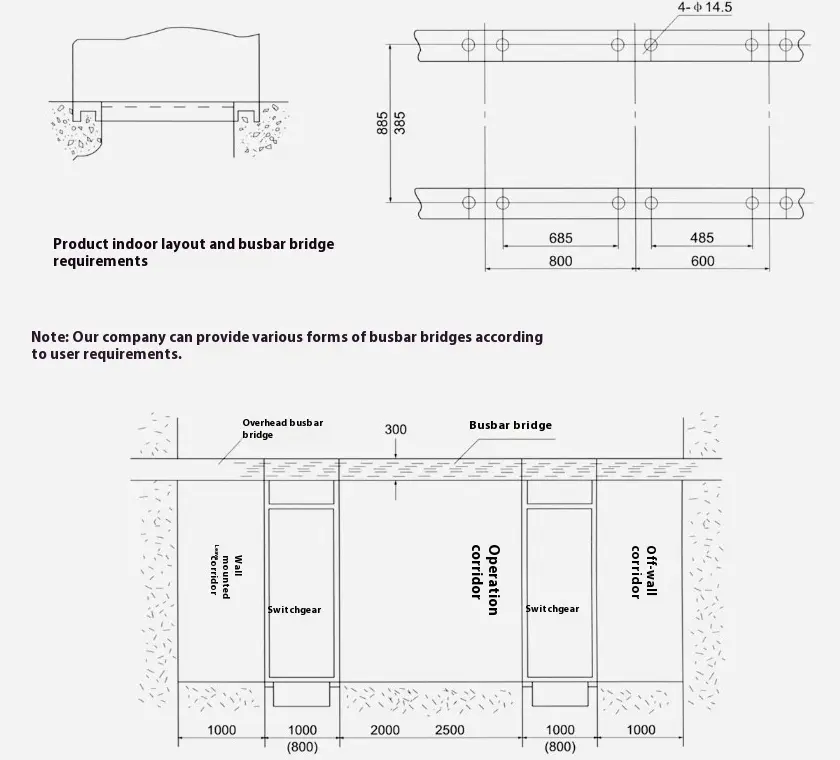

● Схематична схема фундаменту інсталяції типу GCK типу LV
