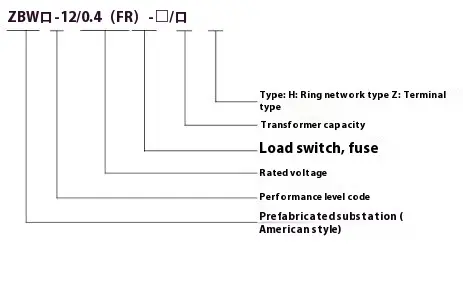

Заздалегідь встановлений шафа американського коробки

● Переваги товару

1. Заздалегідь встановлений шафа американського коробки має компактну та стандартну структуру, невеликий простір для підлоги, набагато менший, ніж європейський тип з тією ж потужністю.

2. Закінчена, утеплена структура, сильна безпека.

3. Заздалегідь встановлений шафа американського коробки приймає трансформатори з низькими втратами, низьким рівнем шуму, підвищенням низької температури, сильною ємністю перевантаження, опором короткого замикання та сильним опором удару забезпечує високу продуктивність продукту.

4. Прийміть різні рішення для задоволення індивідуальних потреб клієнтів та вирішення різних сценаріїв використання.

● Структура шафи

◆ Загальний макет

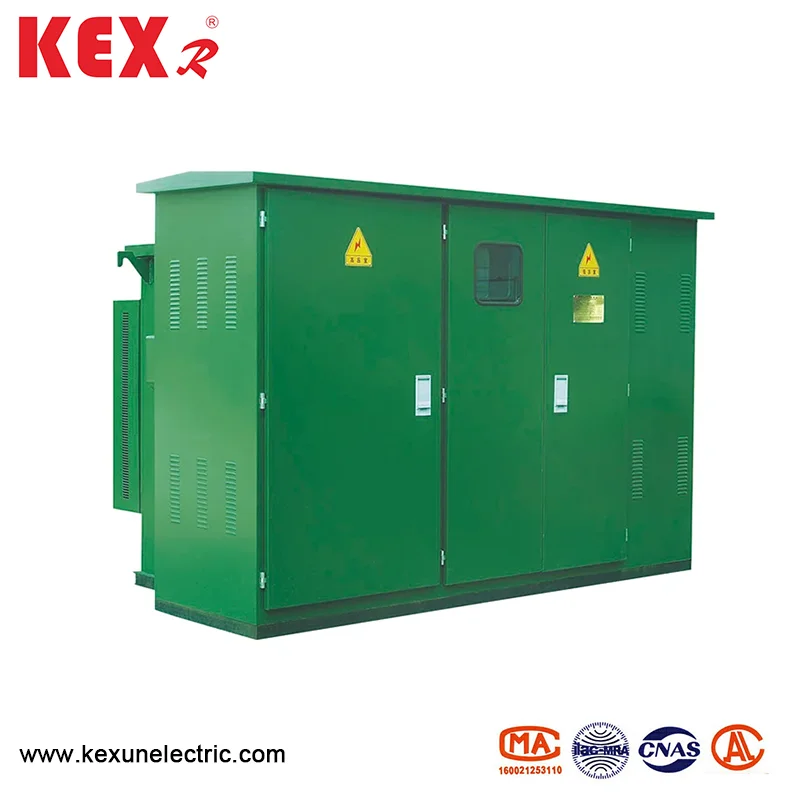

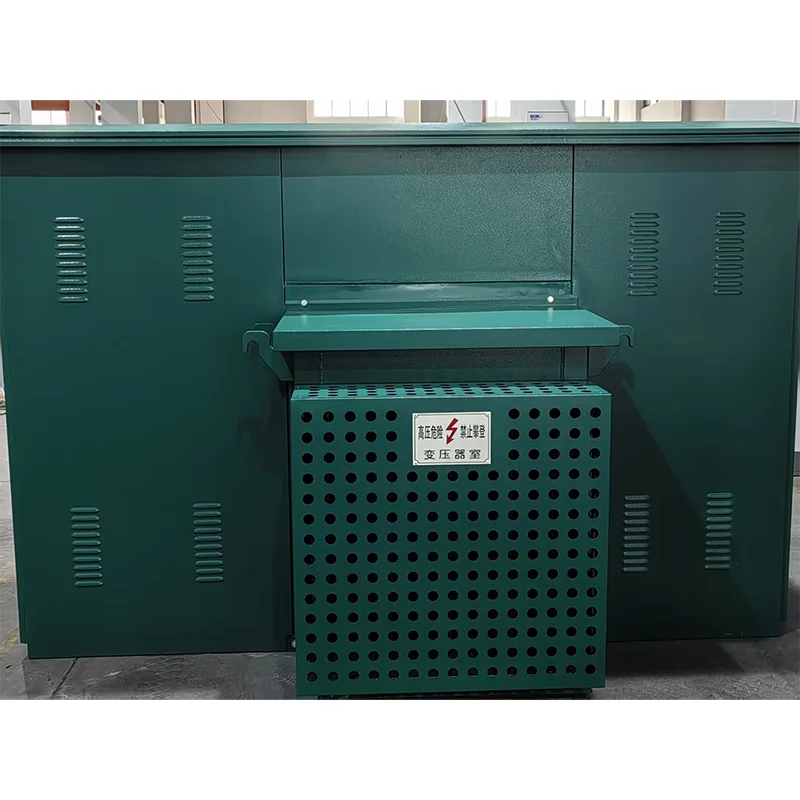

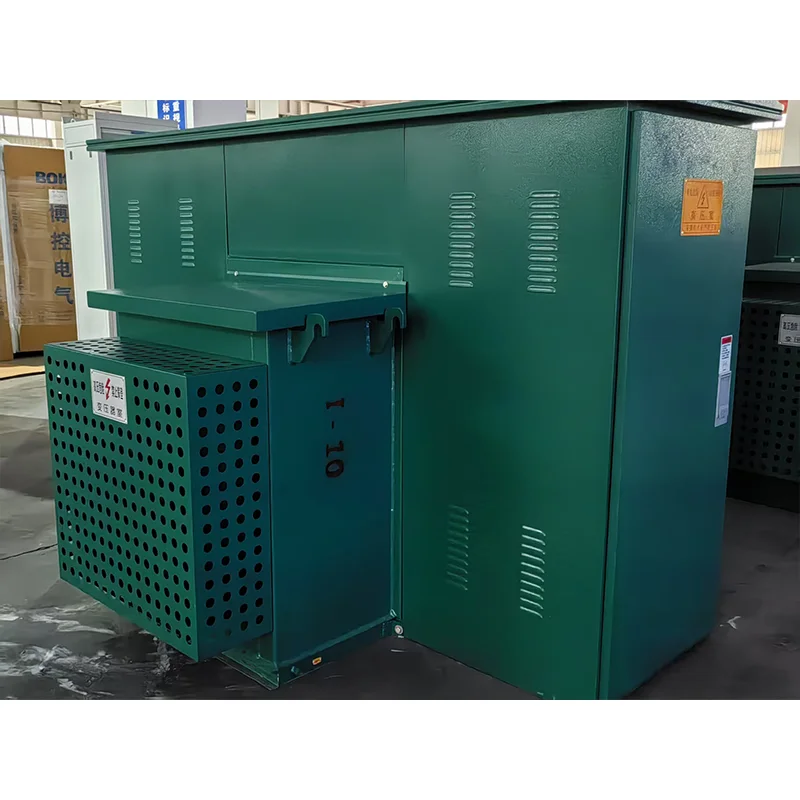

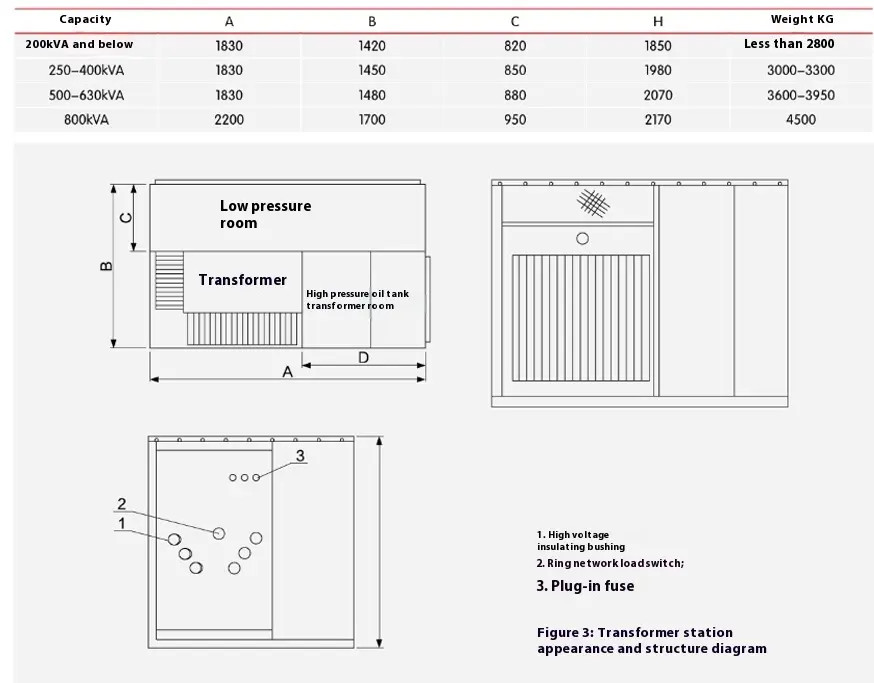

Зовнішній вигляд та структуру попередньо встановленого шафи американського типу американського коробки показані на малюнках 2 та 3. Нафтовий резервуар поділяється на дві частини, верхня частина-резервуар з високим тиском, а нижня частина-резервуар для трансформаторів. Дві частини лише електрично з'єднані і масло блокується. Схематична діаграма показана на малюнку 1, в якій лінії "I" та "I"-це годівниці мережі петлі, гілки "ll"-це гілки трансформаторів, а "V"-це низька напруга. Кабінет може використовуватися як в системі живлення мережі Ring, так і в системі терміналу, і перетворення дуже зручне. Подача лінії та гілки "Lⅲ" перемикається з перемикачем завантаження кільцевої мережі. У той же час, вхідна клема високої напруги трансформатора оснащена запобіжними запобіжниками резервного копіювання та запобіжниками плагінів для захисту несправності та перевантаження короткого замикання та захисту від температури гілки. У той же час можуть бути встановлені також пристрої з високостільними дисплеями та блискавки. Кінець низької напруги трансформатора виходить після проходження через лічильник і вимикач низької напруги.

◆ Трансформатор

Заздалегідь встановлений шафа американського коробки приймає трифазний трансформатор, що здійснює трифазний масляний трансформатор із низькими втратами, низьким підвищенням температури та низьким рівнем шуму. Повністю герметична структура ефективно ізолює забруднення повітря та деградація ізоляції, спричинена вологою. Гофрований лист оболонки нафтового резервуара має функції розсіювання тепла та охолодження та ефективно знижує внутрішній тиск.

◆ Перемикач навантаження на два станції

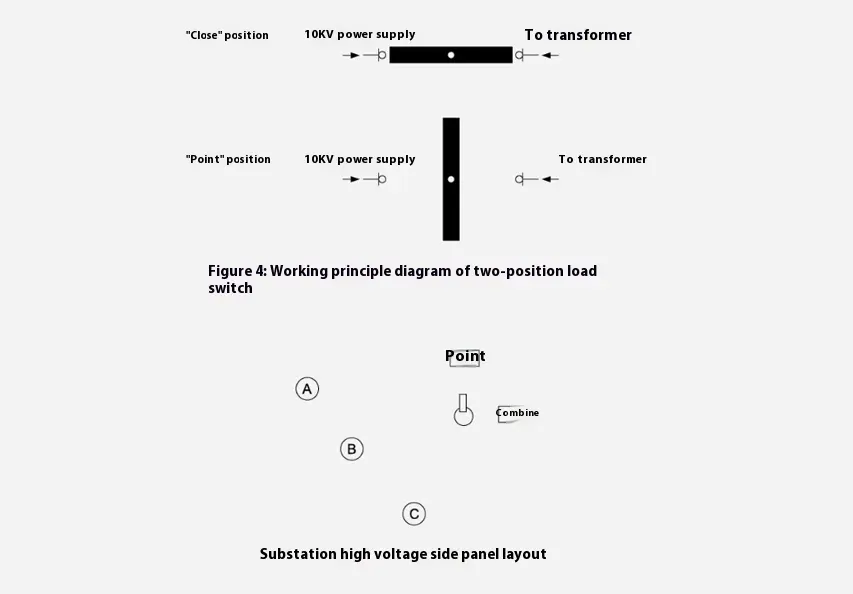

Його структурна діаграма показана на малюнку 4, в якій "I" підключено до вхідного терміналу високої напруги. Під час роботи користувач вставляє спеціальну робочу ручку в обертовий вал вимикача навантаження і обертає його на 90 градусів проти годинникової стрілки, а вимикач навантаження перетворюється на положення "вимкнення". Перемикач навантаження клеми вирізає лише гілку трансформатора в режимі живлення терміналу або працює при заміні сердечника запобіжника плагіну, тому перемикач негативного навантаження терміналу має лише два положення вимкнення та увімкнення, а робоча сила також невелика через її невеликий розмір. Для того, щоб зменшити забруднення нафти в нафтовому резервуарі, пропонується, щоб користувач вимкнув перемикач низької напруги перед тим, як керувати перемикачем навантаження, щоб зменшити навантаження на бічне тиск.

◆ Захист захисту

Захист запобіжника попередньо встановленого шафи типу американського коробки підключений послідовно з запобіжником плагінів у гілці трансформатора (див. R1 та R2 на малюнку 2), щоб утворити запобіжник захисту від повного діапазону. Він дме лише тоді, коли всередині шафи виникає несправність короткого замикання, тому ймовірність видування дуже низька. Він встановлюється у верхньому баку для масла, і нафтовий резервуар потрібно відкрити, якщо його потрібно оновити.

◆ Вставте запобіжник типу

Ядро плавлення має подвійну чутливість (температуру та струм), тобто воно плавне, коли сторона навантаження не вдається (перевантаження або надмірна температура). Запобіжник запобіжника та захист резервного копіювання використовується послідовно, що може захистити весь діапазон від невеликого струму (кілька разів) до великого струму (кілька десятків кілоамперів), а максимальний струм розриву-50 кк.

Примітка:

1. Усі перераховані в таблиці - це рейтинги запобіжників. Запобіжник захисту від резервного копіювання підірве лише тоді, коли всередині попередньо встановленої шафи типу коробки є коротке замикання.

2. Вибраний трансформатор підходить лише для режиму з'єднання Dyn11.

3. При виборі вставленого запобіжника слід вважати, що в 3-4 рази повна струм ємності трансформатора повинен бути розплавлений протягом 300-х років, і в той же час слід переконатися, що в 12 разів більше струму повної ємності трансформатора не слід розплавити при використанні 0,1s.

4. Відповідно до стандартів IEC, запобіжник може працювати в політичному діапазоні -25 ℃ ~+40 ℃. Коли температура масла перевищує +40 ℃, номінальний струм запобіжника повинен бути знижений на 1% на кожні 1 ℃ збільшення.

◆ Тип ліктя та головка кабелю типу "T"

Вхідні та вихідні лінії високої напруги 12 кВ попередньо встановлених американських коробкових кабіни, що надходять кабель, що надходять та вихідні лінії, а джерело живлення високої напруги виводиться з нафтового резервуара за допомогою утеплювальних рукавів з епоксидами. Для того, щоб полегшити тест фабрики та тест на прийняття користувача, самі ізоляційні рукава мають можливість протистояти частоті потужності 10 кВ проти напруги та блискавки протистояння напруги. Перш ніж встановити головку кабелю, необхідно знати, чи потрібні користувача -блискавки. При необхідності один набір ізоляційних рукавів на вхідних та вихідних лініях петлі приймає подвійний тип, а інший набір приймає однопрохідний тип.

Виберіть лікоть або Т-формовану головку кабелю, яка відповідає кабельній секції, очистіть її внутрішні та зовнішні поверхні та поверхню ізоляційного втулки безводним етанолом, нанесіть невелику вакуумну мастину вакуумну силікону на поверхні втулки та встановіть його відповідно до спеціальних специфікацій встановлення кабельної зони. На іншому кінці ізоляційного втулки з двома прохідами встановіть спеціальний повністю герметизований цинковий оксид цинку таким же чином. Дивіться інструкції щодо встановлення кабельної головки.

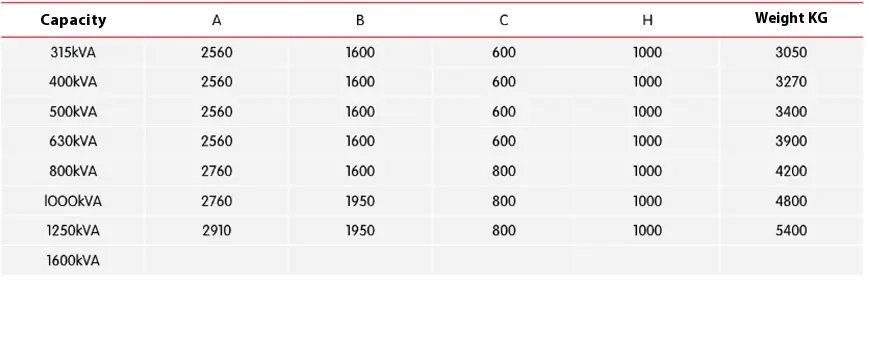

● Розміри попередньо встановленого шафи типу американського коробки
