Повний набір низької напруги

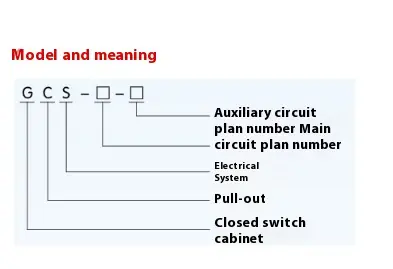

● Значення моделі

● Основні параметри

● Основна структура

▶ Основна рамка повного набору низької напруги типу GCS приймає 8MF типу Відкритої секції Сталь, а дві сторони секції сталі мають отвори для встановлення з модулем 20 мм і 100 мм і ①9,2 мм відповідно, тому внутрішня установка є гнучкою та зручною.

▶ Основна рама розроблена у двох формах складання, а саме, повністю зібраній структурі та частково звареній структурі (бічна рама та поперечний промінь) для вибору користувачів.

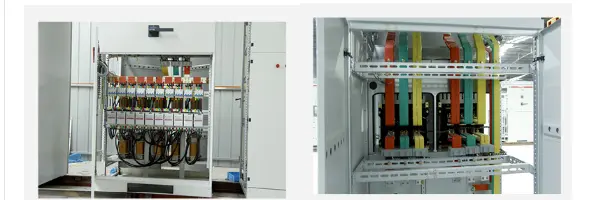

▶ Кожна функціональна кімната пристрою ізольована один від одного, а його відсіки поділяються на функціональну кімнату, автобусну кімнату та кабельну кімнату. Функції кожної камери відносно незалежні.

▶ Горизонтальна головна шина розташована горизонтально за шафою, що є основним заходом для того, щоб основна схема пристрою має велику міцність короткого замикання.

▶ Дизайн кабельного відсіку робить його дуже зручним для того, щоб кабелі піднімалися вгору і вниз.

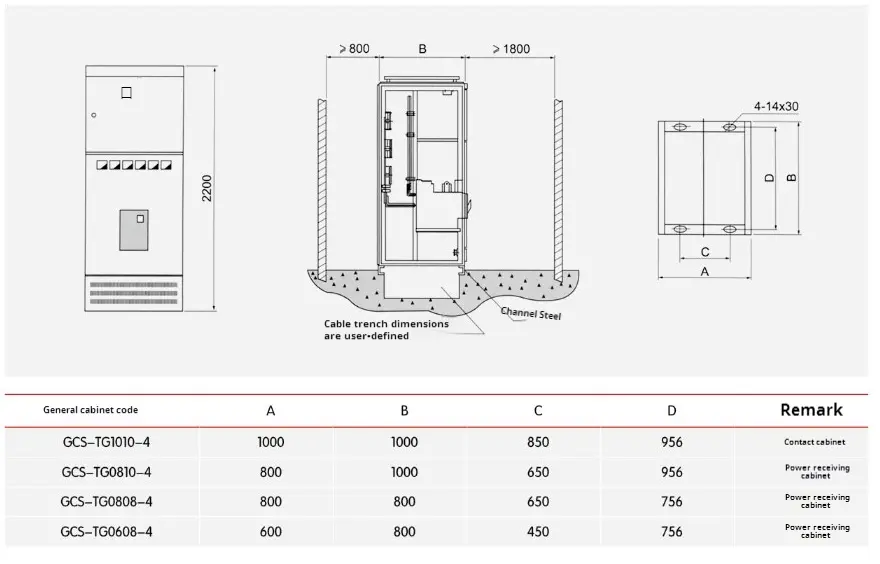

▶ Серія розміру загального шафи пристрою (див. Таблицю нижче):

● Встановлення та використання повного набору низької напруги типу GCS

◆ Після того, як продукція надійде до прийому місця, вони повинні спочатку перевірити, чи упаковка неушкоджена. Якщо виникають проблеми, вони повинні негайно повідомити відповідні відділи про договір, щоб зробити ділові записи, проаналізувати причини разом, робити візи та розібратися з наслідками. Для продуктів, які не встановлені негайно, їх слід розміщувати у відповідному місці та належним чином зберігати відповідно до нормальних умов використання та вимог тимчасових правил зберігання для електричного обладнання. 1. Продукт повинен бути встановлений відповідно до схематичної схеми встановлення (див. Додану фігуру). Сталь каналу фундаменту та болти при прийнятті методу фіксації болтів повинні бути надані користувачем. Коли основна шина з'єднана, якщо поверхня нерівна через транспортування, зберігання та інші причини, її слід вирівняти перед з'єднанням та кріпленням.

◆ Коли пристрої встановлюються окремо або в стовпцях, їх вертикальність, нерівномірність поверхні шафи та відхилення прогалин між шафами повинні відповідати вимогам у таблиці нижче.

◆ Перевірка та перевірка після повного набору низької напруги GCS

встановлення та перед введенням в експлуатацію

(1) Перевірте, чи пошкоджені верхня фарба чи інші покриваючі матеріали (наприклад, пластикове розпилення) шафи та чи є шафа суха та чиста.

(2) Незалежно від того, чи є механізм експлуатації електричних компонентів гнучким, і не повинно бути заклинання чи надмірної сили експлуатації.

(3) Чи надійне та допоміжне контакти основних електричних приладів надійними та точними.

(4) Механізм ящика або витяжки повинен бути гнучким і легким, не заклинюючи та зіткнення.

(5) Центральні лінії рухомого та статичного контактів ящика або структури витягування повинні бути послідовними, а контакти повинні бути у тісному контакті. Глибина введення основних та допоміжних контактів повинна відповідати вимогам. Механічне замикання або електричне: дія відповіді є правильною, а замикання або вивільнення повинно бути надійним.

(6) Ящики такого ж розміру повинні бути зручно взаємозамінними без заклинання та зіткнення.

(7) Земляний контакт між ящиком та шафою повинен бути в тісному контакті. Коли ящик натискається, до основного контакту контакт з заземленням ящика контактується перед основним контактом, і коли він витягнутий, контакт заземлення відключається після основного контакту.

(8) Калібрування інструменту, коефіцієнт трансформації та полярність трансформатора повинні бути правильними.

(9) Специфікація ядра запобіжників повинна відповідати вимогам інженерного дизайну.

(10) Рейтинг та встановлення захисту повинні бути правильними та надійними.

(11) Використовуйте Megohmmeter 1000 В для вимірювання значення опору ізоляції не менше 1 МОм.

(12) Підключення кожної шини має бути хорошим, а встановлення ізоляційних опор, деталей встановлення та інших аксесуарів повинні бути твердими та надійними.

◆ Використовуйте запобіжні заходи до повного набору низької напруги типу GCS

▶ Пристрій - це повний набір низької напруги, який не встановлений до стіни, працює з передньої частини та підтримується з обох боків. Тільки кваліфіковані фахівці можуть входити або відкрити канал технічного обслуговування та двері шафи для роботи, огляду та обслуговування.

▶ Повітряний вимикач та формовані вимикачі корпусу були відокремлені та закриті протягом багатьох разів, особливо після розмежування та закриття короткого замикання, що спричинить локальні контактні опіки та вироблятимуть вуглецеві речовини, що підвищить контактний опір. Тому їх слід підтримувати та реконструювати в інструкції з інструктажу вимикача.

▶ Після встановлення та технічного обслуговування ізоляцію між відсіками та функціональними одиницями повинні бути суворо перевіряти, щоб забезпечити хороше функціональне розділення пристрою та запобігти розширенню несправності.

● Пакет продуктів

Виробник повинен надати такі документи та аксесуари при постачанні:

▶ Список пристроїв

▶ Сертифікат товару

▶ Інструкції щодо використання

▶ Звіт про фабричні тестування

▶ Відповідні електричні креслення

▶ Клавіші дверей шафи, робочі ручки та запасні частини, зазначені в договорі.

▶ Інструкції з установки основних компонентів

● Замовлення інструкцій

Договір замовлення на основі низької напруги типу GCS містить наступний вміст:

▶ Повна модель продукту включає номер основної схеми та номер схеми допоміжної схеми.

▶ Діаграма послідовності основної системи ланцюга

▶ Електрична схематична схема допоміжної схеми

▶ Список компонентів у кабінеті

▶ Параметри налаштування, такі як напруга, струм та час у ланцюзі.

▶ Інші спеціальні таблиці, що не відповідають нормальному використанню продукту.
