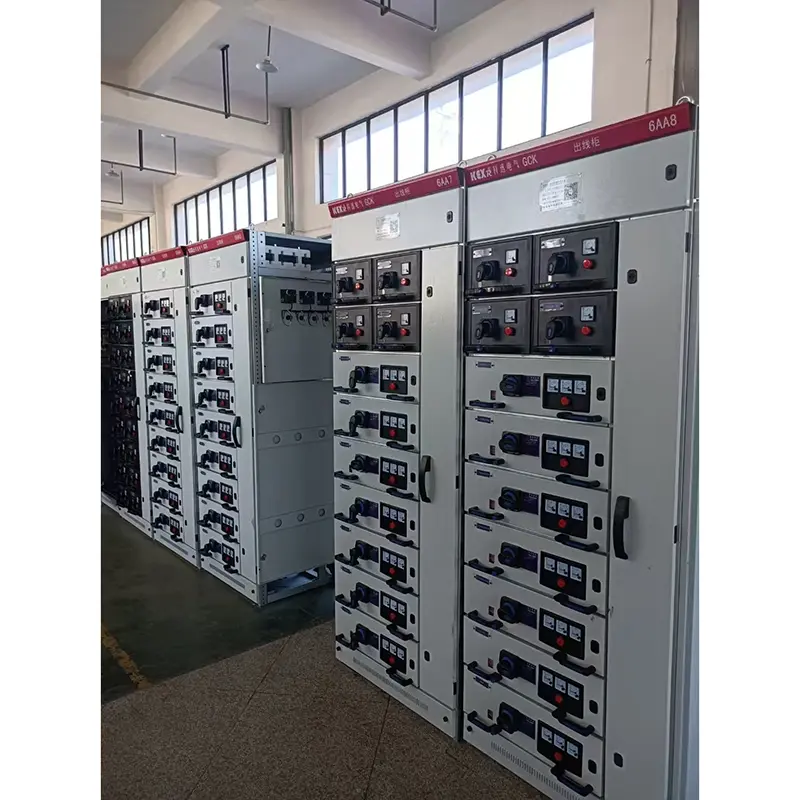

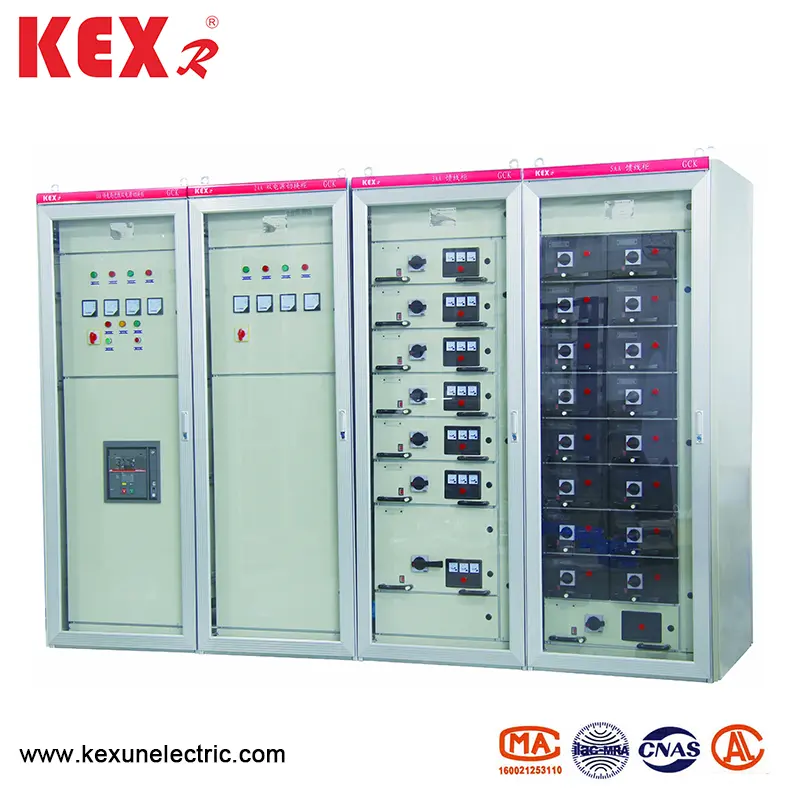

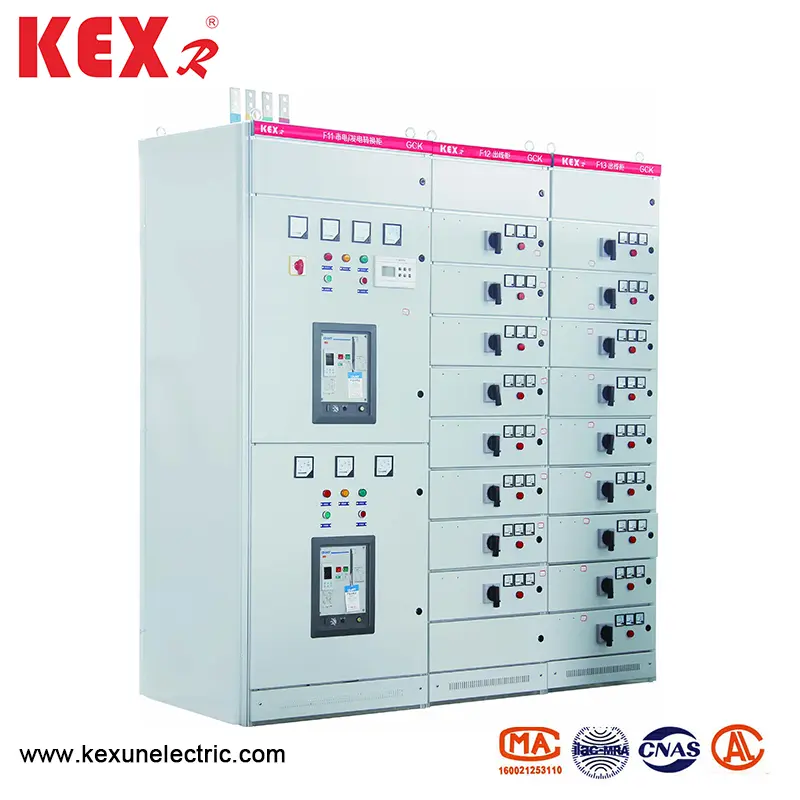

Низька вимикач вимикача

● Характеристики продукту

Цей розподільний пристрій низької напруги має переваги високої ємності, хорошої динамічної та термічної стійкості, вдосконаленої та розумної структури, практичної електричної схеми, серії, сильної універсальності, довільної комбінації різних схем, більше ланцюгів, що містяться в одному розподільному пристрої, заощадження простору, прекрасного зовнішнього вигляду, високого рівня захисту, безпеки та надійності, зручних підтримуючих та так. Цей продукт відповідає стандарту IEC439 NEMAICS2-322, а також відповідає на національному стандарті GB7251-87 "Низький пристрій" та ZBK36001-89 "Низький розподільний пристрій" Професійний стандарт "

● Основні технічні параметри

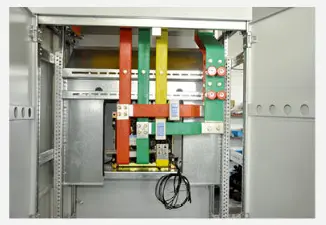

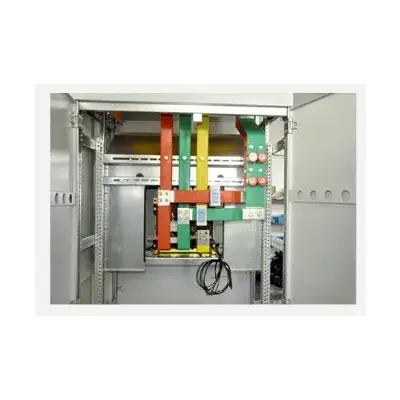

● Архітектурна особливість

Основна рамка розподільних пристроїв низької напруги вимикача, що виходить, є зібраною структурою. Усі структурні частини рамки розподільного пристрою з'єднані один з одним гвинтами, щоб утворити базовий кадр. Потім, як потрібно, двері, перегородки, перегородки, ящики, кріплення кронштейнів, шини та електричні компоненти додаються для складання повного розподільного пристрою. Цей розподільний пристрій LV має такі характеристики:

▶ 1. Рама виготовлена ​​з профільованої сталі, розташована за тривимірною кутовою пластиною, і болтрує без зварювальної конструкції, тим самим уникаючи деформації зварювання та напруги та підвищення точності встановлення.

▶ 2. Кріплення отворів кадрів і деталей змінюються відповідно до модуля E = 20 мм.

▶ 3. Внутрішні структурні частини оцинковані. Після маринування та фосфації зовнішній вигляд обприскується електростатичним епоксидним порошком. 4. У вхідному розподільному пристрої в центрі живлення (ПК) верхня зона горизонтальної шини, а нижня частина горизонтальної зони шини - це приміщення для вимикача. Переривники Cirture можуть бути оснащені вітчизняними DW15C, ME та іншими серіями, а також можуть бути оснащені різними вимикачами, виробленими іноземними електричними компаніями відповідно до потреб користувачів, таких як вимикачі серій F, вироблені компанією ABB та інтелектуальними вимикачами. Взагалі, пристрій ПК має основну схему (включаючи шину) з перевернутими рядами. Коли номінальний струм становить 630A-1600A, він займає розподільний пристрій із загальним розміром 800 × 1000 × 2200 (ширина X глибина x висота). Основна схема без обороту займає розподільну пристрою із зовнішнім розміром 800 × 800 × 2000 (ширина, глибина та висота). Коли номінальний струм становить між 1600A-3150A, він займає розподільну пристрою із загальним розміром 1000 × 1000 × 2200 (ширина х глибина x висота). Немає основного розподільного пристрою, який перевертається. Коли номінальний струм становить 1600A-3150A, він займає розподільну пристрою із зовнішнім розміром 1000 × 1000 × 220 (ширина × глибина × висота). Основна схема без обороту займає розподільну пристрою із зовнішнім виміром 1000 × 800 × 2200 (ширина X глибина x висота).

▶ 4. Структура джерела живлення (ПК), схожа на структуру вхідного розподільного пристрою. Коли струм подачі становить 630A-1600A, комутатор 1000 × 1000 × 2200 (ширина × глибина × висота) може бути оснащений двома петлями, які розташовані вгору та вниз.

▶ 5. Компанія Switchgear Center Control Center (MCC) має два типи: встановлений у настінні розподільні пристрої та не встановлений на колах, верхня частина якого знаходиться горизонтальною зоною шин, а область функціональної одиниці ящика знаходиться нижче горизонтальної області шин, ширина якого становить 600 мм, а висота функціональної одиниці ящика становить 1840 мм. Коли корпус розподільного пристрою встановлений стіною, ліва частина розподільного пристрою є функціональною одиничною областю, а права частина-200 мм широта область кабелю. Загальні розміри розподільних пристроїв - 800/500/2200 (ширина/глибина/висота). Коли вимикач встановлений подалі від стіни, ширина розподільного пристрою становить 600 мм, а область кабелю - на задній частині розподільного пристрою. Загальні розміри розподільних пристроїв становлять 600 × 800 (1000) × 2200 (ширина X глибина x висота). Існує два види глибини розподільних пристроїв: 800 та 1000. Ми пропонуємо користувачам вибирати розподільну пристрою з глибиною 1000, що відповідає глибині розподільного пристрою ПК. Коли ящик витягується з розподільного пристрою, жива частина в розподільному пристрої не піддається впливу, що є безпечним і надійним.

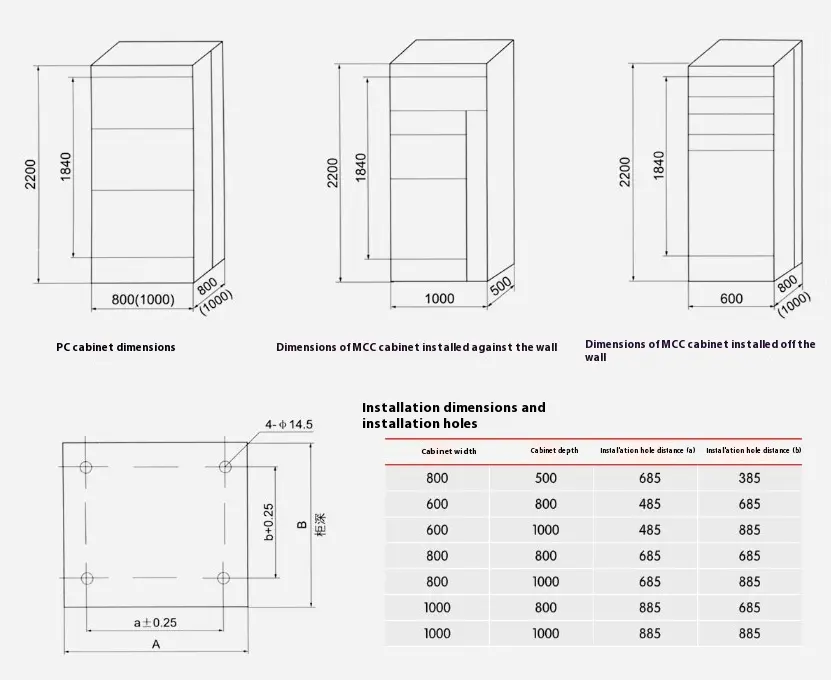

● Загальні розміри LV Switchear, розміри встановлення

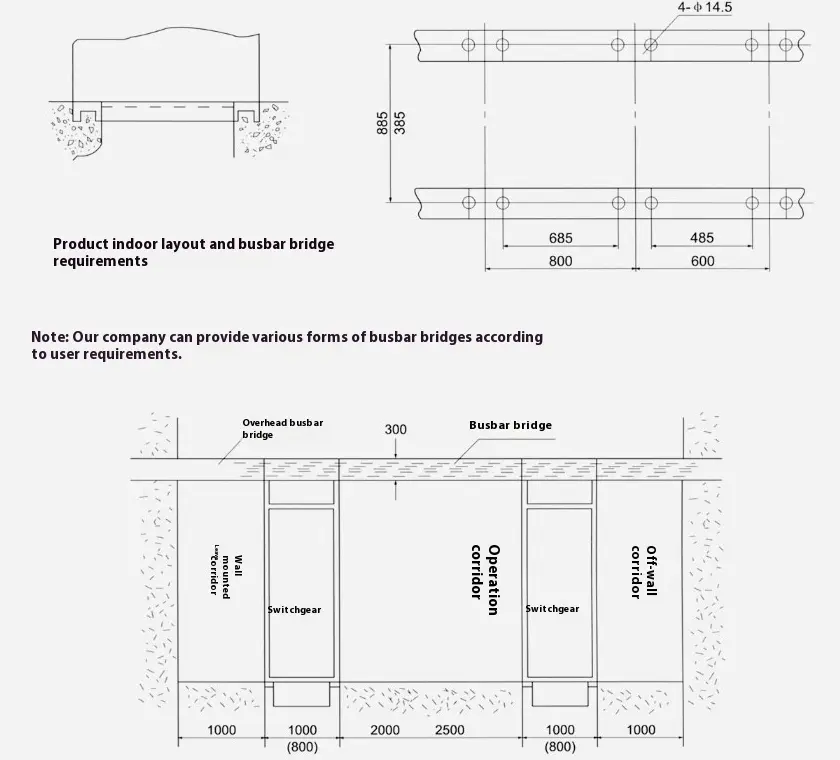

● Схематична схема фундаменту встановлення вимикачів низької напруги

● Обережно

▶ При встановленні цього продукту горизонтальна лінія між розподільними пристроями з низькою напругою повинна бути міцно та надійно підключена.

▶ Двері цього продукту мають функцію замикання з основним перемикачем, тобто двері можна відкрити лише за умови відмови потужності. Інша сторона цього продукту - це гвинтова ущільнювальна пластина, яка не має функції замикання з основним перемикачем. Тому, будь ласка, відключіть джерело живлення при розбиранні бічної пластини цього продукту для обслуговування.

▶ Непрофесіонали не повинні відкривати розподільний пристрої для технічного обслуговування.
