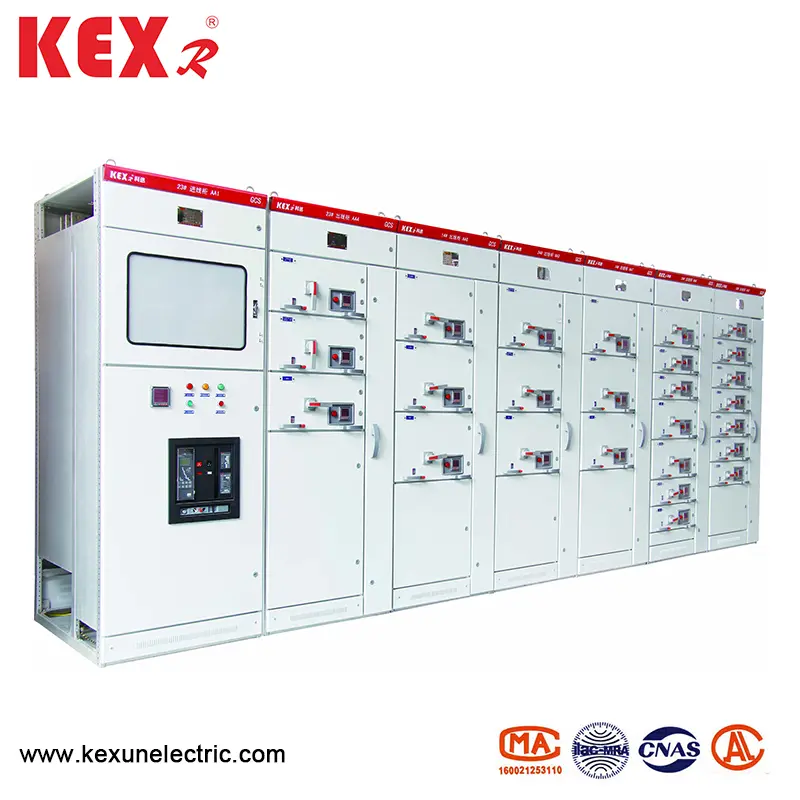

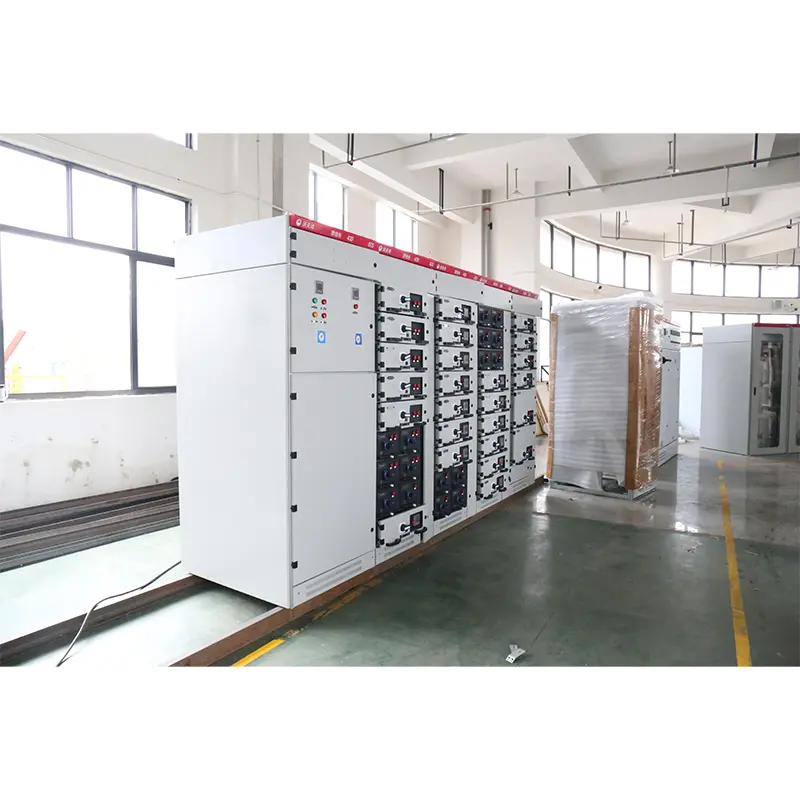

Шафа витяжки низької напруги

● Індекс продуктивності

Конструкція шафи витяжки низької напруги типу GCS відповідає наступним стандартам:

▶ IEC439-1 Низький пристрій та контрольний убожний пристрій

▶ GB7251 Низький пристрій

I

● Основні параметри

● Основна структура

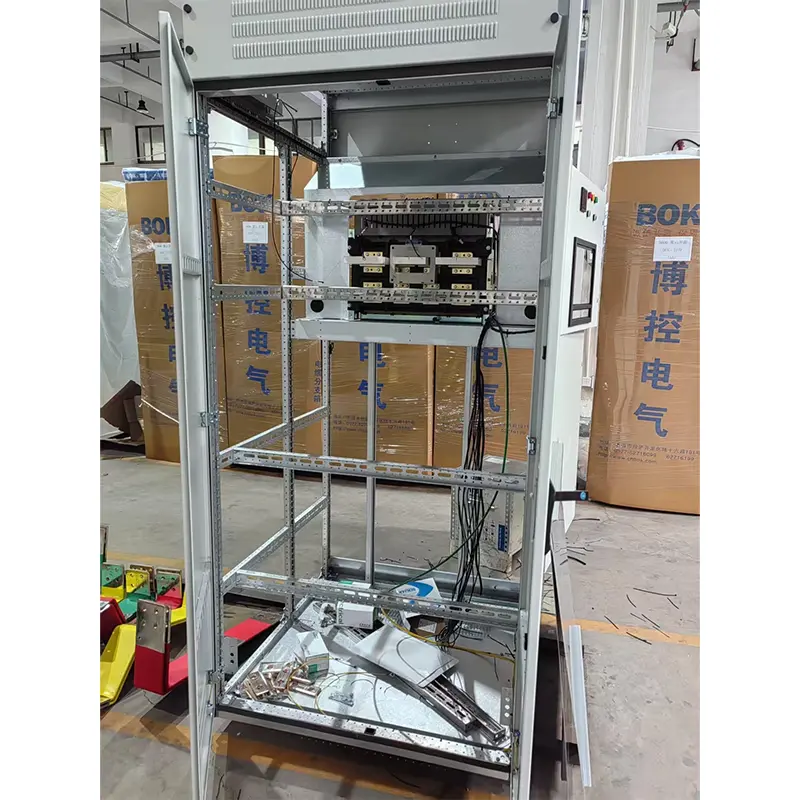

▶ Основна рамка шафи витяжки низької напруги типу GCS приймає 8MF типу Відкритої секції Сталь, а дві сторони секції сталі мають отвори для встановлення з модулем 20 мм і 100 мм і ①9,2 мм відповідно, тому внутрішня установка є гнучкою та зручною.

▶ Основна рама розроблена у двох формах складання, а саме, повністю зібраній структурі та частково звареній структурі (бічна рама та поперечний промінь) для вибору користувачів.

▶ Кожна функціональна кімната пристрою ізольована один від одного, а його відсіки поділяються на функціональну кімнату, автобусну кімнату та кабельну кімнату. Функції кожної камери відносно незалежні.

▶ Горизонтальна головна шина розташована горизонтально за шафою, що є основним заходом для того, щоб основна схема пристрою має велику міцність короткого замикання.

▶ Дизайн кабельного відсіку робить його дуже зручним для того, щоб кабелі піднімалися вгору і вниз.

▶ Серія розміру загального шафи пристрою (див. Таблицю нижче):

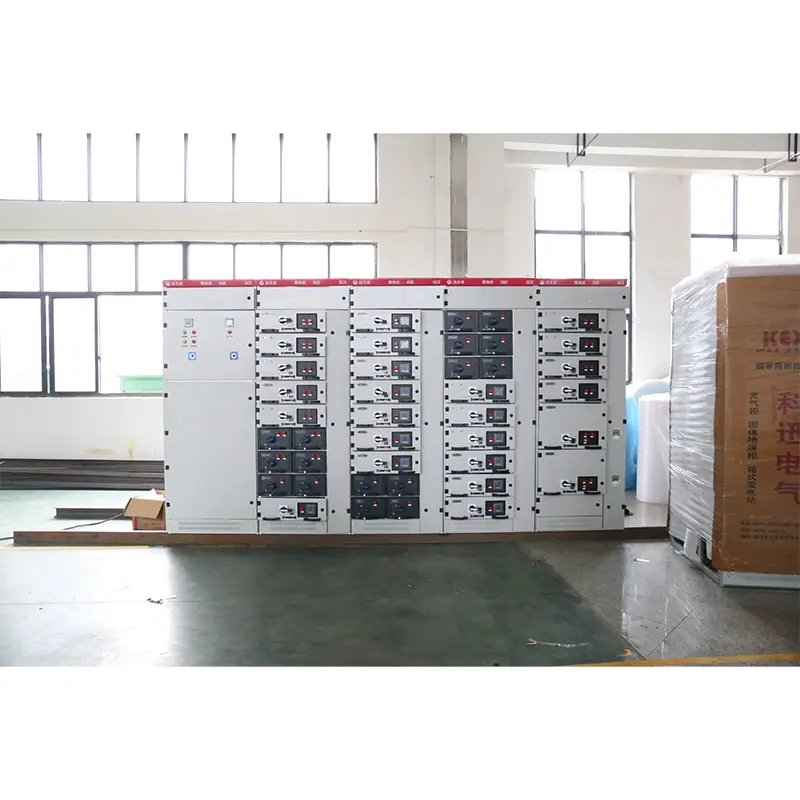

● Функціональна одиниця

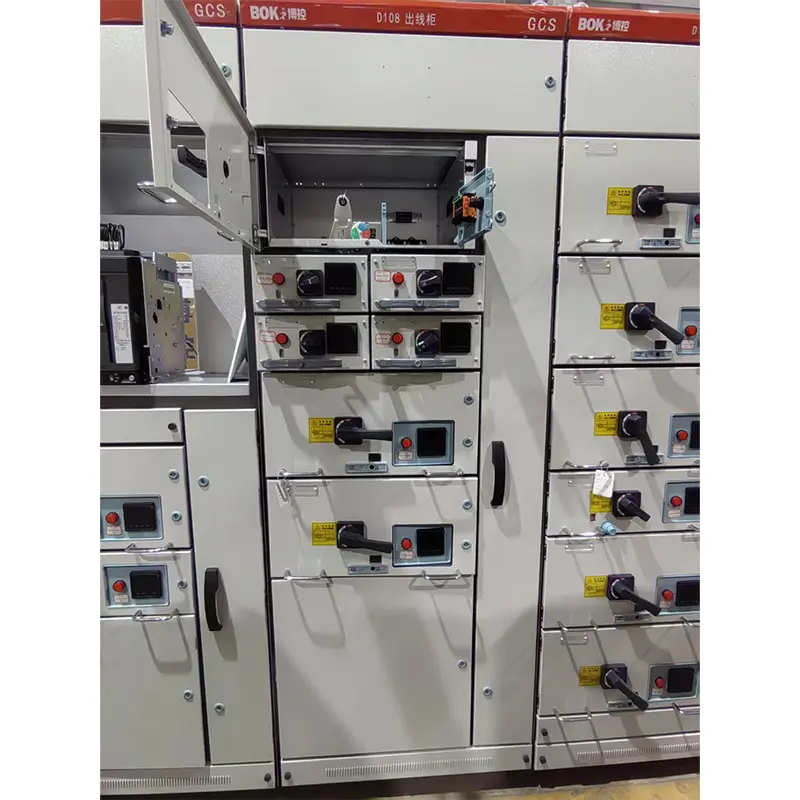

1. Висота ящика - 160 мм. Він розділений на 1/2 одиниці, 1 одиницю, 3/2 одиниці, 2 одиниці, 3 одиниці та п’яти розмірів серії. Номінальний струм одиничного ланцюга становить 400A або менше.

2. Ящик змінюється лише у вимірі висоти, а його ширина та розмір глибини залишаються незмінними. Ящики з однаковими функціональними одиницями мають хорошу взаємозамінність.

3. Кожен кабінет MCC може бути обладнаний щонайменше 11 ящиків для одного одиниці або 22 1/2 ящиків. Де більше однієї одиниці ящика приймає багатофункціональну задню пластину.

4. Відповідно до струму, лінії входу та виходу ящика приймають різну кількість плагінів з однаковою структурою мікросхеми.

5. 1/2 ящик для одиниць та кабельна кімната підключені адаптером ZJ-2 з конструкцією задньої пластини.

6. Зв'язок між ящиком одиниці та кабельною кімнатою приймає адаптер ZJ-1 з однаковою смужкою розміру або структурою трубки відповідно до струму.

7. Блок ящика оснащений механічним блокуванням пристрою.

● Основні електричні компоненти

Принцип відбору основних електричних компонентів базується на імпортних технологіях, яка може бути виготовлена ​​послідовно в Китаї та відповідає вимогам високої продуктивності пристрою

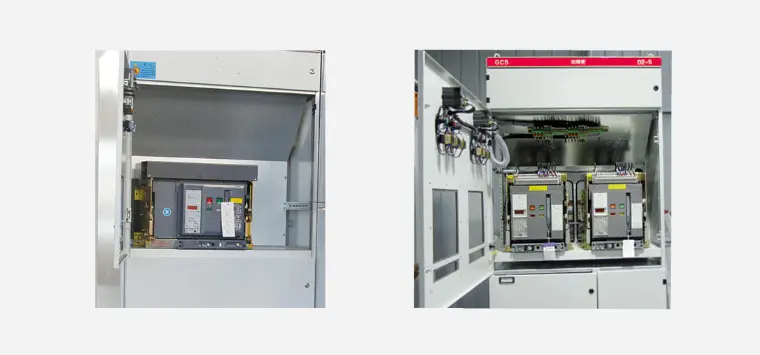

▶ вимикач живлення та блок живлення в основному вибирає серії AH. Також можуть бути обрані інші серії M, вироблені компанією Schneider Company та F серії, виробленими компанією ABB з більш досконалими продуктивністю. AH Circure вимикач має характеристики хорошої продуктивності, компактної структури, легкої ваги та сильних серій. Ціна відносно низька, технічне обслуговування та використання зручні, і всі індекси продуктивності можуть відповідати вимогам цього пристрою.

▶ Блок ящика (блок управління двигуном, блок часткового подачі) вимикачі в основному вибирають пластикові вимикачі серії CM1 та TG.TM30, а деякі вибирають NZM- виготовлений Moeller Company. Серія 100A. Ці комутатори мають характеристики хорошої продуктивності, компактної структури, короткої стрільби або відсутності аргування та високих технічних та економічних показників, які можуть відповідати вимогам цього пристрою.

▶ Відокремлюючий перемикач та ізоляційний перемикач запобіжників повинен бути Q -серія. Ця серія має високу надійність та сильну здатність до розриву, і може усвідомити механічне переплетення.

▶ Основним запобіжником є ​​серія NT. 5. Контактори змінного струму мають бути серії B та LCI-D ..

● Характеристика шафи витяжки низької напруги типу GCS

1. Поліпшення теплоємності адаптера і значно зменшує додаткове підвищення температури, спричинене підвищенням температури адаптера до з'єднувача, головки кабелю та спейсера.

2. Відокремлення між функціональними одиницями та відсіками є чітким і надійним, і відмова однієї одиниці не вплине на роботу інших одиниць, так що відмова обмежується мінімальним діапазоном.

3. Горизонтальне розташування шини робить пристрій хорошою динамічною та термічною стійкістю і може протистояти удару струму короткого замикання 80/176Ka.

.

5. З'єднання між пристроєм та зовнішнім кабелем завершено в кабельному відділенні, а кабель може підніматися вгору та вниз. Трансформатор струму встановлений у кабельному відсіку, що робить установку та обслуговування зручним.

6. У тій же системі розподілу потужності струм короткого замикання може бути обмежений шляхом узгодження реакторів, що обмежують струм, напруга шини може бути стабілізована за певним значенням, а вимоги до міцності на коротке замикання компонентів можуть бути частково зменшені.

7. Блок ящика має достатню кількість вторинних роз'ємів (32 пари для блоку 1 і вище та 20 пар для блоку 1/2), які можуть відповідати вимогам комп'ютерного інтерфейсу та автоматичного циклу управління для кількості контактів

● Допоміжний ланцюг

Конструкція допоміжної схеми відповідає технічним нормам допоміжної енергетичної конструкції теплових електростанцій та інших відповідних проектних технічних норм. Він підходить для системи електроенергії низької напруги електростанцій та підстанцій та системи розподілу потужностей низької напруги на фабриках, шахтах та багатоповерхівці. Схема допоміжної схеми фабрик і міни розроблена відповідно до схеми основної схеми, яка поділяється на функціональні одиниці вхідної лінії живлення, лінія подачі (ПК) та лінія подачі двигуна (MCC) ..

● Пакет продуктів

Виробник повинен надати такі документи та аксесуари при постачанні:

▶ Список пристроїв

▶ Сертифікат товару

▶ Інструкції щодо використання

▶ Звіт про фабричні тестування

▶ Відповідні електричні креслення

▶ Клавіші дверей шафи, робочі ручки та запасні частини, зазначені в договорі.

▶ Інструкції з установки основних компонентів

● Замовлення інструкцій

Контракт замовлення на витяжку шафи витяжки низької напруги GCS містить такий вміст:

▶ Повна модель продукту включає номер основної схеми та номер схеми допоміжної схеми.

▶ Діаграма послідовності основної системи ланцюга

▶ Електрична схематична схема допоміжної схеми

▶ Список компонентів у кабінеті

▶ Параметри налаштування, такі як напруга, струм та час у ланцюзі.

▶ Інші спеціальні таблиці, що не відповідають нормальному використанню продукту.
