Змінний розподіл низької напруги змінного струму

● Використання умов вимикача розподілу низької напруги типу GGD типу змінного струму

I

▶ Висота місця встановлення та використання в приміщенні не повинна перевищувати 2000 м ；;

▶ Відносна вологість навколишнього повітря не повинна перевищувати 50% при найвищій температурі +40 ℃, а більша відносна температура повинна бути дозволена при меншій температурі (наприклад, 90% при +20 ℃), враховуючи, що вплив підозрілої роси періодично може відбуватися через зміни температури;

▶ Коли обладнання встановлено, схильність до вертикальної площини не повинна перевищувати 5:

▶ Обладнання повинно бути встановлене в місці, де немає жорстокої вібрації та ударів, і де його недостатньо, щоб роззлочити електричні компоненти;

Примітка. Коли користувачі мають спеціальні вимоги, вони можуть домовитися з виробником.

● Основні електричні параметри

● Функція дизайну

▶ Шафа розподільного пристрою з низькою напругою типу GGD типу змінного струму знаходиться у вигляді загальної шафи, а рама збирається за допомогою локального зварювання з 8MF холодною формою сталі. Частини рами та спеціальні допоміжні деталі постачаються призначеним виробником сталі, щоб забезпечити точність та якість шафи. Компоненти універсального шафи розроблені відповідно до модульного принципу, і є 20 кріпильних отворів. Універсальний коефіцієнт високий, що може змусити фабрику реалізувати попереднє виробництво, яке не тільки скорочує виробничий цикл, але й підвищує ефективність роботи.

▶ Конструкція типу GGD типу змінного струму AC низької напруги розподілу розподілу повністю враховує розсіювання тепла в експлуатації шафи. Існує різна кількість прорізів охолодження у верхніх і нижніх кінцях шафи. Коли електричні компоненти в шафі генерують тепло, гаряче повітря піднімається і викидається через верхній гніздо, тоді як холодне повітря постійно поповнюється в шафу через нижній слот, так що герметичний шафа утворює природний провідний провід вентиляції вгорі вгорі, щоб досягти мети охолодження.

▶ Відповідно до вимог сучасного дизайну моделювання промислових продуктів, розподільний пристрій розподілу низької напруги GGD AC приймає метод співвідношення золотистої секції для розробки форми шафи та розміру поділу кожної частини, що робить цілий шафа красивим та щедрим.

▶ Двері шафи з'єднані з рамкою обертовим шарніром, що зручно для встановлення та розбирання. Гума -смуга фронтону вбудована в подол дверей. Коли двері закриваються, смуга між дверима та рамою має певний ходи стиснення, що може запобігти безпосередньому зіткненню дверей із шафою та покращити рівень захисту дверей.

▶ Двері приладу, оснащені електричними компонентами, з'єднані з рамкою декількома нитками м’яких мідних проводів, а деталі встановлення в шафі з'єднані з рамкою за допомогою гвинтів, так що вся шафа є повною системою захисту від заземлення.

▶ Верхній шар шафи виготовлений з поліестер -помаранчевої фарби для випічки, яка має сильну адгезію та хорошу текстуру. Весь кабінет знаходиться в підсвітленому тоні, що дозволяє уникнути сліпучого ефекту і створює комфортне зорове середовище для чергового персоналу.

▶ Верхня кришка шафи може бути видалена при необхідності, що зручно для складання та регулювання основної шини на місці. Чотири кути верху шафи оснащені підйомними кільцями для підйому та доставки.

▶ Рівень захисту шафи - IP30, і користувачі також можуть вибирати між IP20 та IP40 відповідно до вимог середовища використання.

● Встановлення та використання

Після того, як продукт надійде до прийому місця, він повинен спочатку перевірити, чи є упаковка недоторканою, і повідомити відповідні відділи, щоб знайти причини в часі, коли виникають проблеми. Для продуктів, які не встановлені негайно, їх слід розміщувати у відповідних місцях відповідно до положень нормального використання.

◆ Встановлення продукту

Установка продуктів повинна здійснюватися відповідно до схематичної схеми встановлення (див. Додану фігуру), а основні сталі та болти каналу повинні бути надані користувачами. Коли основна шина встановлена ​​в цілому ряду з олов'яним покриттям, поверхня, що перекривається, повинна бути відремонтована та вирівняна, очищена, покрита нейтральним вазеліном або вживати інших заходів, а потім кріпилася болтами.

◆ Продукти повинні бути перевірені та протестовані на наступні елементи після встановлення та перед введенням в експлуатацію.

▶ Перевірте, чи випала верхня фарба шафи і чи є шафа суха і чиста.

▶ Незалежно від механізму експлуатації електричних компонентів, гнучкий, і не повинно бути заклинання чи надмірної сили експлуатації.

▶ Чи відключення основних та допоміжних контактів основних електричних приладів є надійним та точним.

▶ Чи є співвідношення та полярність індикаторів та трансформатора.

▶ Чи добре підключення на шини і чи підтримує ізоляція, монтажні деталі та аксесуари встановлені твердо та надійно.

▶ Чи відповідає допоміжний контакт вимогам, чи правильна специфікація запобіжника запобіжника, чи відповідає значення налаштування реле вимог до проектування, і чи дія є надійною та точною.

▶ Чи відповідає контакт ланцюга вимогам електричної схематичної схеми.

▶ Чи відповідає система захисних ланцюгів вимогам.

▶ Використовуйте 500-вольт Мегохмметр для вимірювання значення опору ізоляції не менше 1 Мегохммет.

◆ Заходи безпеки для використання

(1). Цей продукт не встановлений до стіни, працює на одній стороні (передній бік) і підтримується з подвійними дверима. Тільки кваліфіковані фахівці можуть входити або відкрити канал технічного обслуговування та двері шафи для роботи, огляду та обслуговування.

(2). Повітряний перемикач через багато разів зробить основні контактні локальні опіки та вироблятимуть вуглецеві речовини, збільшують контактний опір, має бути регулярним обслуговуванням та відновленням повітряного вимикача відповідно до його інструкцій з експлуатації.

◆ Повний набір продукту

Бування списку упаковки

▶ Сертифікат товару

▶ Інструкції щодо використання

▶ Звіт про фабричні тестування

▶ Відповідні електричні креслення

▶ Клавіші дверей шафи, робочі ручки та запасні частини, зазначені в договорі.

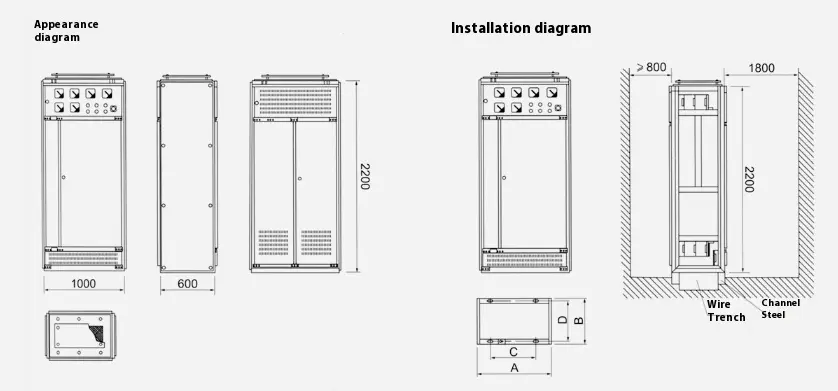

● Схематична схема контуру та встановлення
