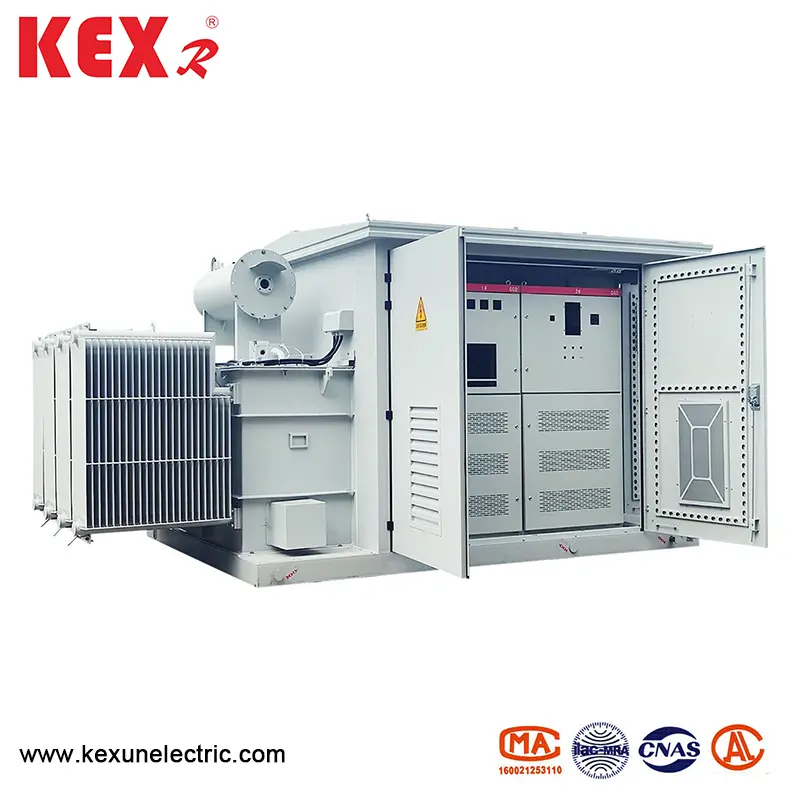

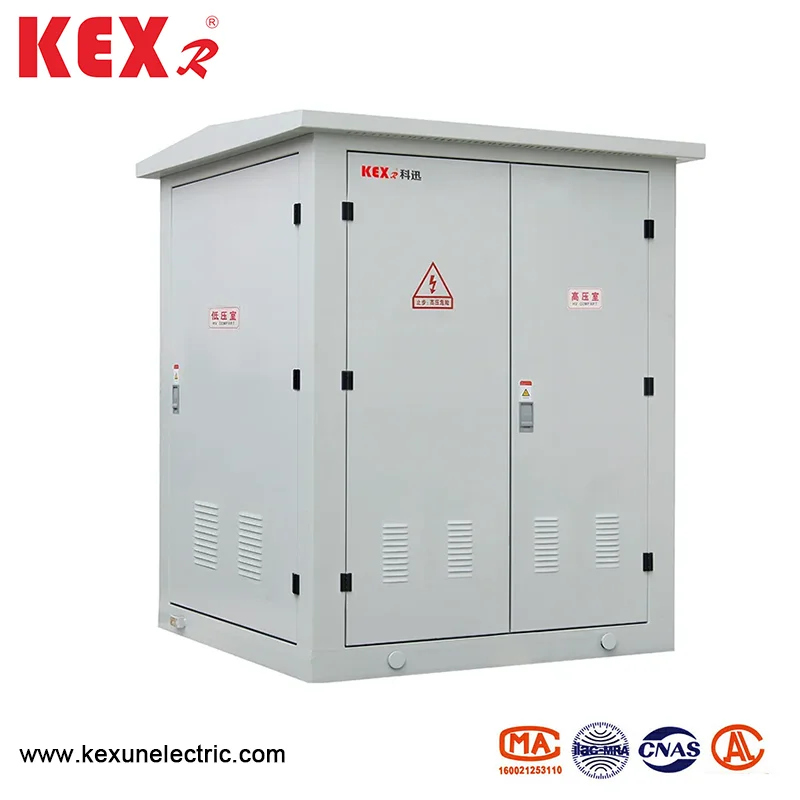

Мініатюрована підстанція європейського типу коробки

◆ Загальна структура

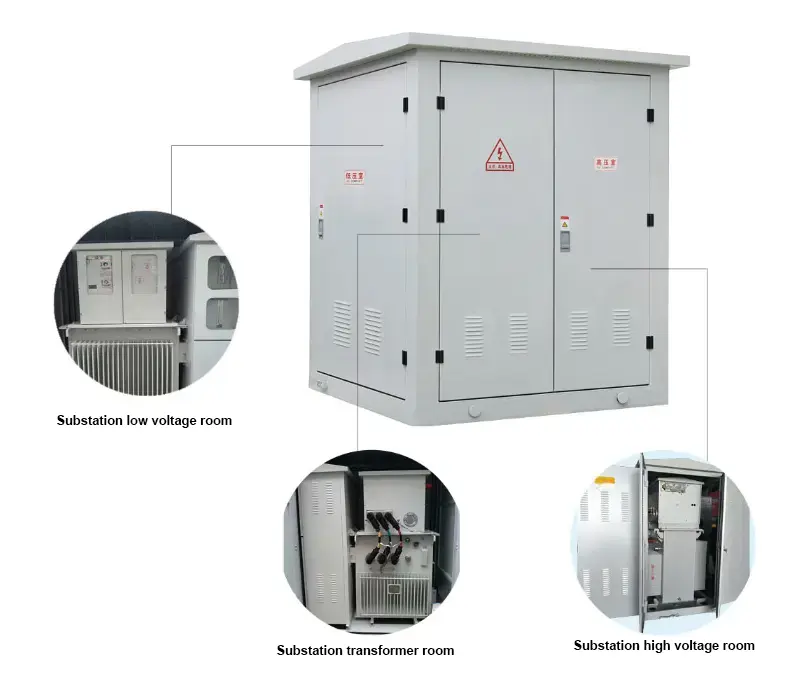

1. YB □ -12 Мініатюризована підстанція європейського типу коробки в основному розділена на три частини: кімната перемикача високої напруги, кімната трансформатора та кімната з низькою напругою, яку можна транспортувати окремо.

2. Продукт приймає унікальну конструкцію розсіювання тепла великого циклу, щоб забезпечити рівень підвищення температури продукту, а окрема герметизація між кімнатами не утворюватиме теплообмін між приміщеннями.

3. Оболонка продукту виготовлена ​​з високоякісної пластини з нержавіючої сталі. Усі частини конструкції сталевої пластини пройшли спеціальну антикорозійну обробку, а структура пластини з нержавіючої сталі має сильну стійкість до корозії та хорошу механічну міцність.

4. Продукт можна безпосередньо встановити в приміщенні без додаткової будівельної основи, яка економить витрати та простір і зручно встановити.

◆ Камера з високою напругою

SF6, наповнений газовим пристроєм, незалежно розроблений нашою компанією для високої напруги, а всі розподільні пристрої та шини запечатані у закритому коробці з нержавіючої сталі без оголеного зарядженого корпусу зовні. Безпечна експлуатація та висока надійність; Повністю модульна конструкція, всі модулі можуть реалізувати режим підключення бічної розетки та верхнє розширення відповідно до вимог щодо енергетичного споживання та максимально задовольнити потреби схеми живлення.

◆ Камера низької напруги

Лінії впускних та випускних ліній з низькою напругою виготовлені з нових ліпних вимикачів корпусу, які мають невеликі розміри, вільні від викиду та легкої для заміни. Багатофункціональний інтелектуальний всебічний контролер захисту та новий інтегрований пристрій компенсації реактивної потужності.

◆ Камера трансформатора

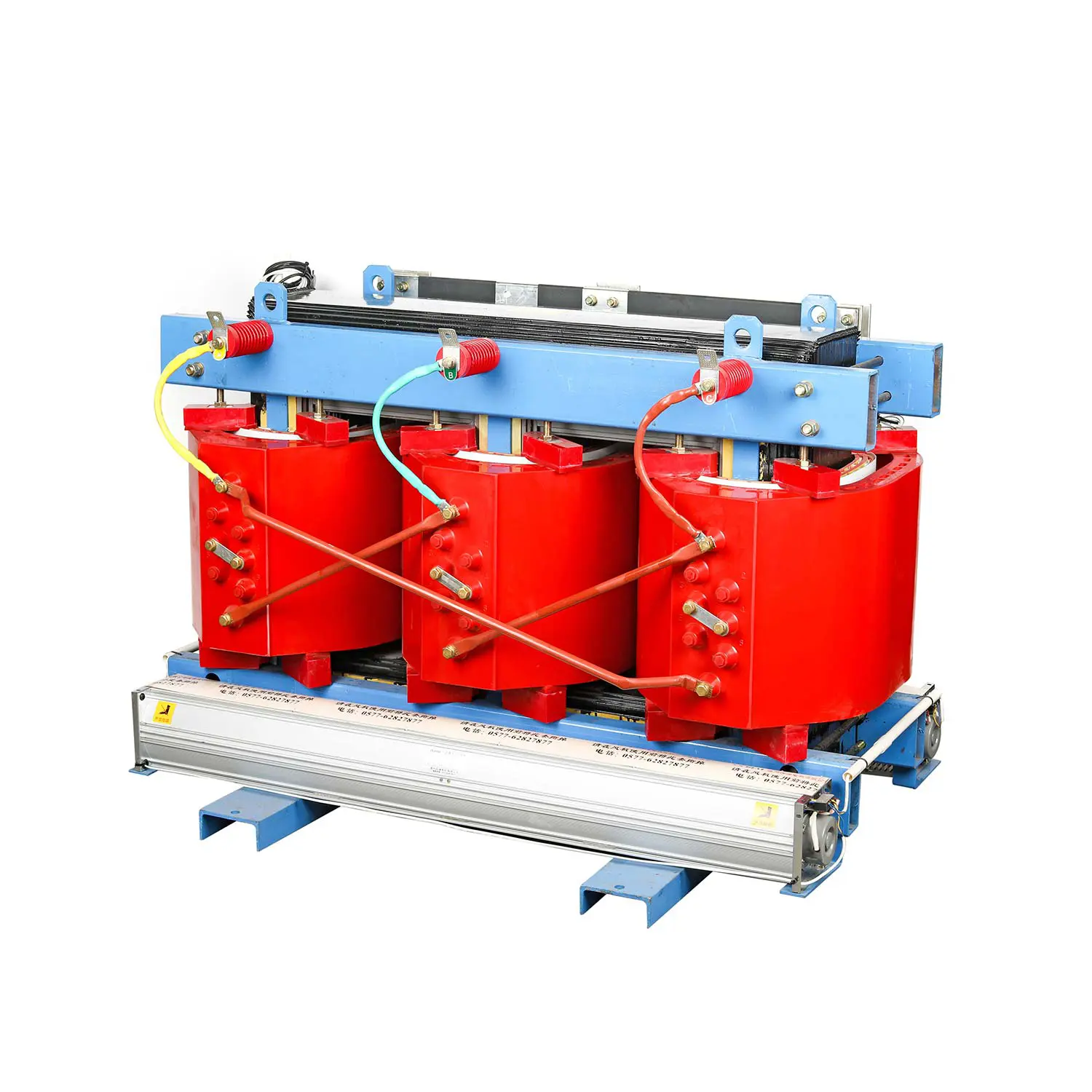

Трансформатор повністю утеплений епоксидною смолою, а рівень ізоляції та теплову стійкість є F, а трансформатор не має жодних матеріалів, що підтримують згоряння, і не виробляє жодних газових чи інших проміжних продуктів, які не сприяють навколишньому середовищу під час експлуатації, тому він має характеристики хорошої відсталості полум'я, захист навколишнього середовища та енергозбереження енергії.

◆ Внутрішнє посилання

Трансформатор напруги та китайський суцільний перемикач підключені суцільними утепленими кабельними аксесуарами компанії, які повністю ізольовані та безпечні та надійні

● Функція та характеристики

Камера з високою напругою мініатюризованої європейської підстанції коробки складається з перемикача навантаження високої напруги, запобіжника високої напруги та блискавки, який може одночасно зупинити передачу живлення та мати перевантаження та коротке замикання. Камера з низькою напругою складається з повітряного перемикача низької напруги, трансформатора струму, амперметра та вольтметра. Мініатюрована європейська підстанція для коробки приймає провідну технологію переробки та має хорошу резистентність до корозії та стійкість до зносу. Його переваги - це гнучка комбінація, зручне транспортування, встановлення та будівництво, низька вартість, відсутність забруднення та безпечна та надійна експлуатація. У той же час, мініатюризована європейська підстанція - це пристрій з високим ступенем автоматизації, і він розроблений інтелектуально, який може повністю захистити всі частини та задовольнити потреби без нагляду. Взагалі кажучи, мініатюризована європейська підстанція коробки - це тип коробкового трансформатора, який економить інвестиції та отримує найшвидший ефект.

● Камера з високою напругою

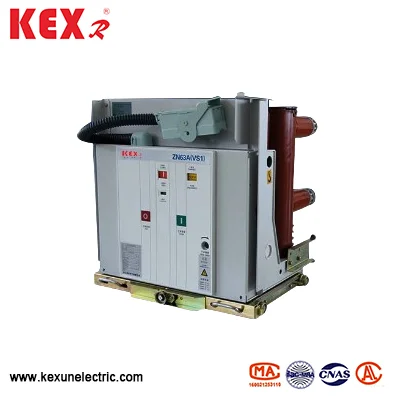

Камера з високою напругою, як правило, захищена комбінацією перемикача навантаження та запобіжника. Після того, як одна фаза запобіжника вибухає, трифазні поїздки. Перемикачі навантаження доступні у стисненому типі повітря, типу вакууму, типу гексафториду сірки тощо, який може розподілити механізм роботи та реалізувати автоматичне оновлення; Запобіжник-це високий напругий запобіжник із нападником, який має надійну дію та велику здатність до розриву. Дивіться таблицю нижче для основних технічних параметрів. Для трансформаторів вище 800 кВА вакуумні вимикачі, такі як Zn12, Zn28 та VS1, можуть бути обрані для захисту.

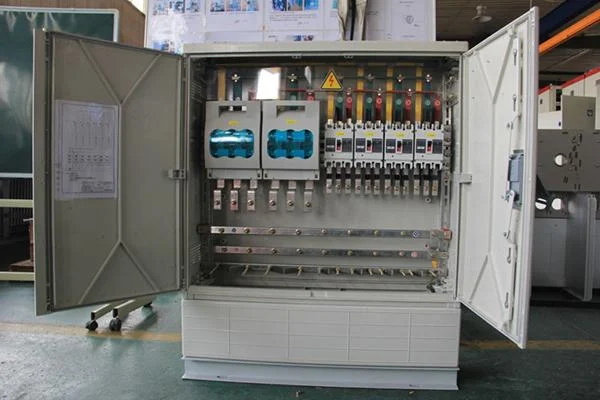

● Камера низької напруги

Основна сторона перемикача камери з низькою напругою приймає універсальний або інтелектуальний вимикач, який може вибірково захистити ланцюг; Перемикач Outlet приймає новий тип пластикового перемикача оболонки, який має невеликий розмір і короткий у стрільці, до 30 ланцюгів; Існують контактори та безконтактні режими комутації для вибору користувачів.

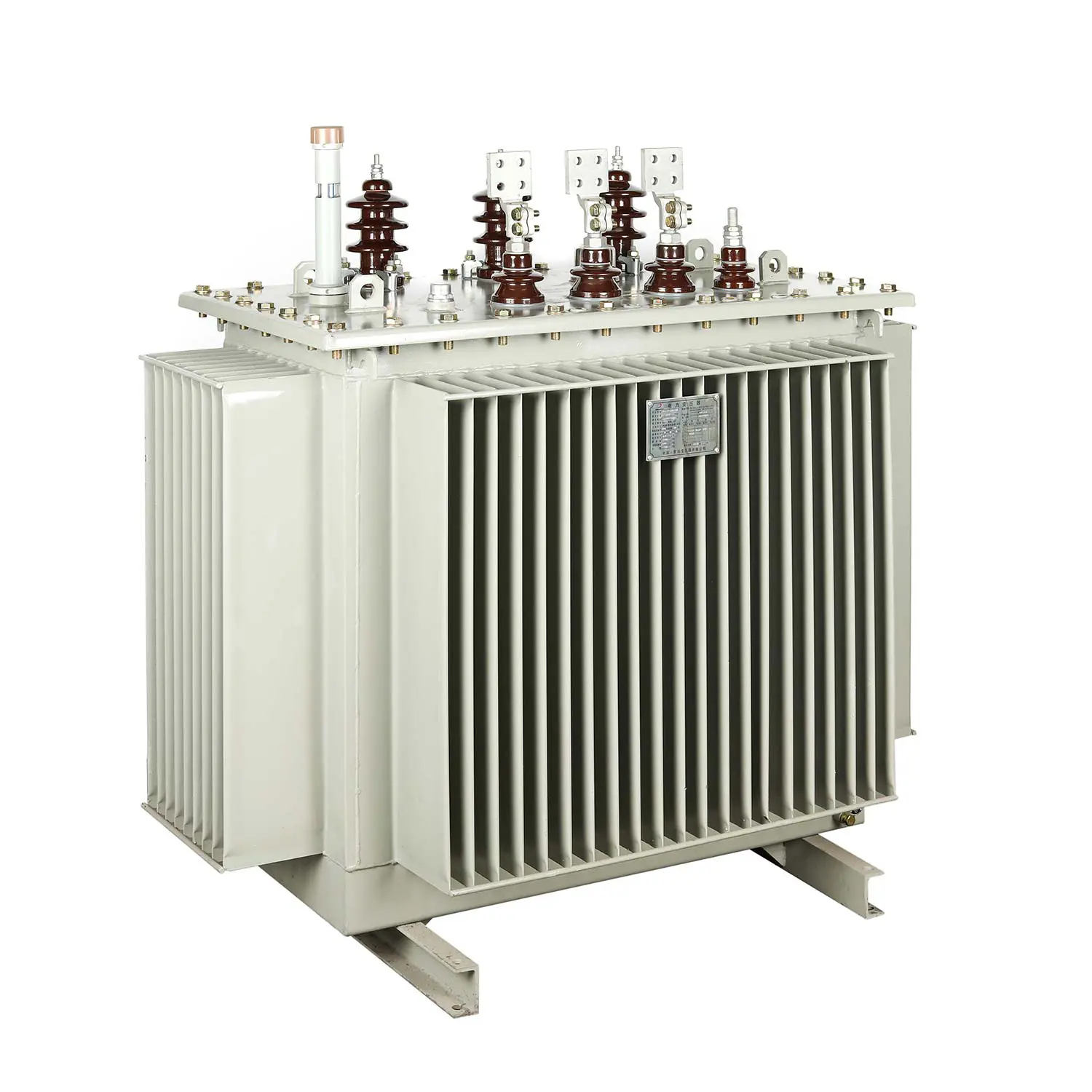

● Трансформатор

YB □ -12 Мініатюризована підстанція європейського типу коробки Виберіть трансформатори з низьким входом, нафтою, повністю запечатані трансформатори серії S9, S10 та S11, або вибирають смоли або Nomex, ізольовані для навколишнього середовища трансформаторів сухих типів, а дно оснащене візковою кліткою для полегшення вступу та виходу з трансформатора.

● Таблиці параметрів продуктивності

◆ Технічні параметри перемикача навантаження

◆ Технічні параметри запобіжника високої напруги

◆ Технічні параметри вимикача низької напруги

● Екологічні умови використання

◆ Висота: Мініатюрована підстанція європейського коробки повинна використовуватися в межах 4000 м

◆ Температура: -25 ~ 40 ℃

◆ Відносна вологість: Середній показник не більше 95%, а середня місячна не більше 90%;

◆ Місце встановлення: Немає пожежі, небезпеки вибуху, провідного пилу, хімічного корозійного газу та насильницької вібрації. Якщо вищезазначені умови будуть перевищені, користувачі можуть проконсультуватися з нашою компанією.

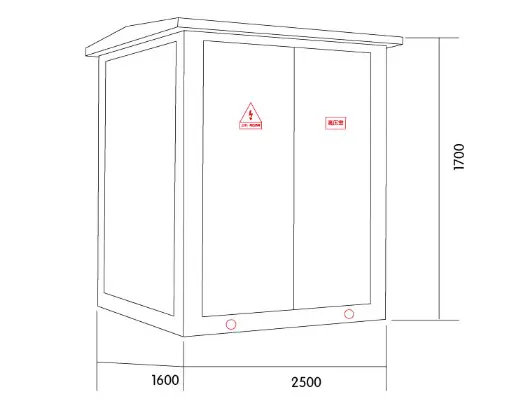

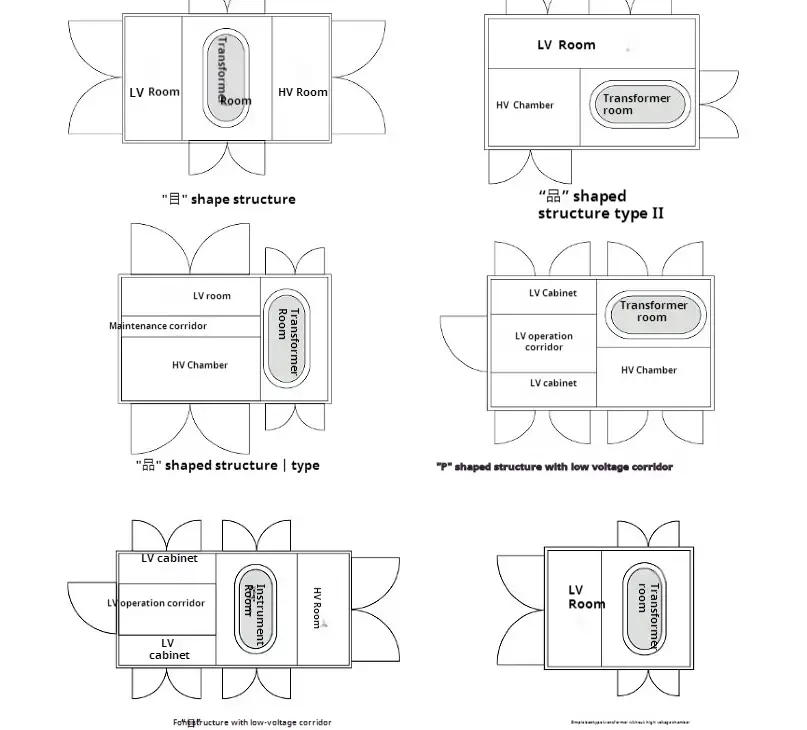

● Діаграма розміщення макета

● Чому вибирати KEXR?

◆ Переваги продукту: Наша мініатюризована європейська підстанція типу коробки має багато патентів і передала різні сертифікати (ISO9001,3c тощо) ， Відмінна якість продукції - це основа нашої опори.

◆ Цінові переваги: ​​З точки зору замовника, KEXR вважає, що невеликий прибуток, але швидкий оборот може змусити підприємства виживати довший час. Тому ціна товару KEXR нижча, ніж середній показник у галузі, і ми приймаємо покроковий ціновий список і більше покупок принесе більше знижок.

◆ Переваги забезпечення якості: ми надаємо гарантію 12-24 місяців для більшості продуктів KEXR, що перевищує більшість наших однолітків.

◆ Унікальна схема налаштування: Враховуючи індивідуальні потреби клієнтів, ми можемо виробляти індивідуальні продукти для задоволення різних сценаріїв використання.
