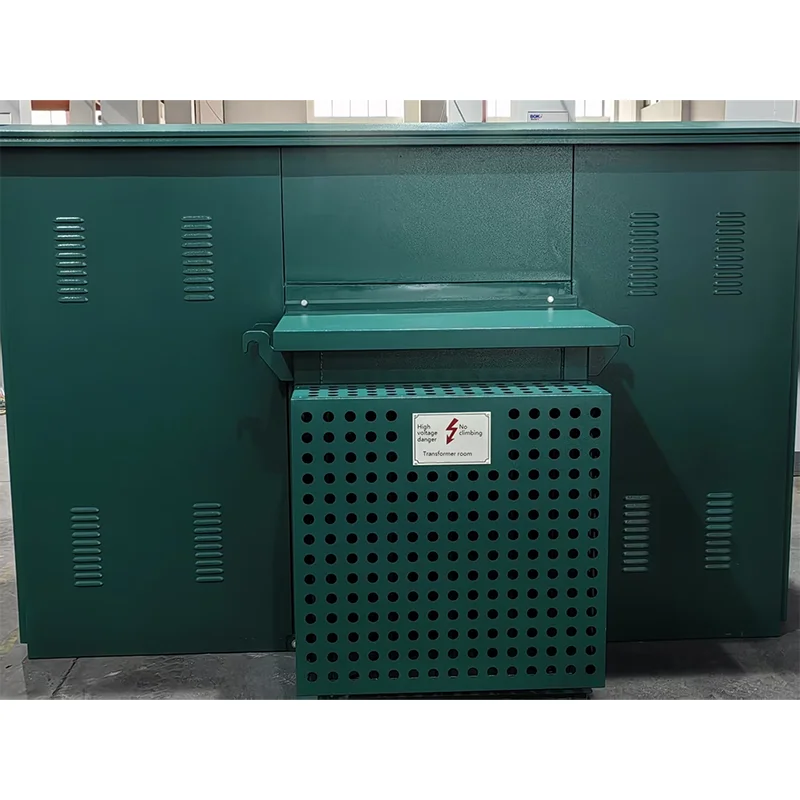

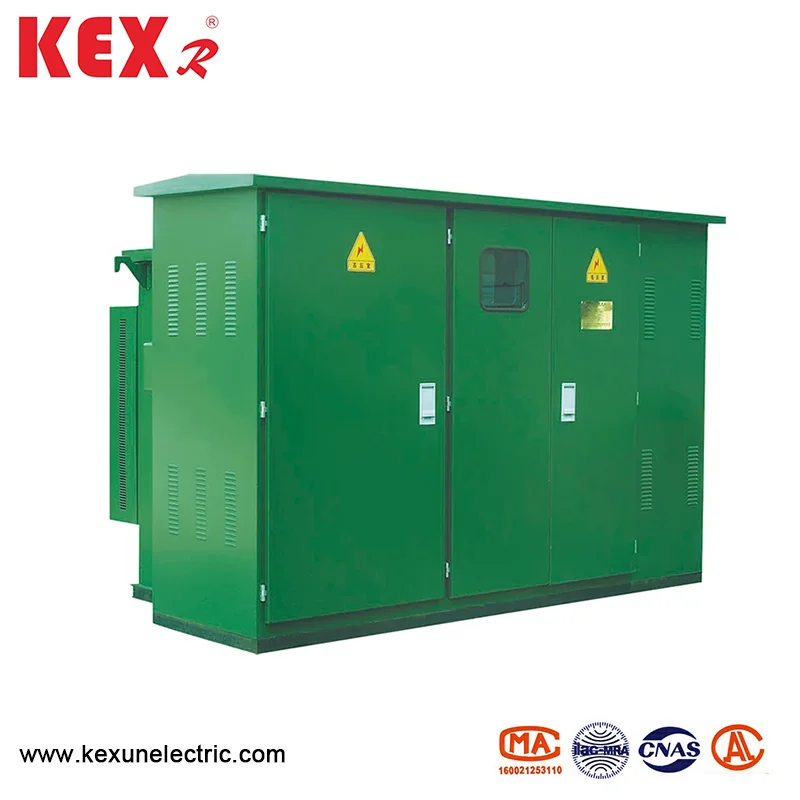

Заздалегідь встановлена ​​підстанція американського коробки

● Характеристики структури продукту

◆ Попередньо встановлена ​​американська підстанція американського коробки ZBW-12 має компактну структуру та невеликий об'єм, що становить лише близько 1/3 ~ 1,5 від внутрішньої європейської коробкової трансформатора з такою ж потужністю, таким чином значно зменшуючи простір підлоги.

◆ Підстанція приймає повністю герметичну та повністю ізольовану структуру, без відстані ізоляції, і надійно захищає особисту безпеку.

◆ Висока напруга може використовуватися як для кільця, так і для терміналу, з гнучким режимом живлення та високою надійністю.

◆ Відмінна продуктивність трансформатора: низька втрата, низький рівень шуму та низький рівень температури; Сильна ємність перевантаження, опір короткого замикання та опір удару.

◆ Зустріньте всі види вимог до годування низької напруги, які можна вибрати за схемою або розробити самостійно.

● Таблиця технічних параметрів

● запобіжник

Сторона високої напруги попередньо встановленої підстанції американського типу коробки забезпечується захистом від повного діапазону за допомогою серії підключення запобіжника захисту резервного копіювання та запобіжника, що в принципі просте, економічне та надійне; Запобіжник захисту резервного копіювання-це нафтозамовлений високостійний струм, що обмежує струм з великою потужністю. Тільки тоді, коли трансформатор не виходить всередину, запобіжник плагіну оснащений подвійним чутливим запобіжником, який може забезпечити подвійний захист струму та температури. Після подвійного чутливого запобіжника здуття запобіжника можна легко замінити на місці.

● Структура та послідовність роботи

1. Макет

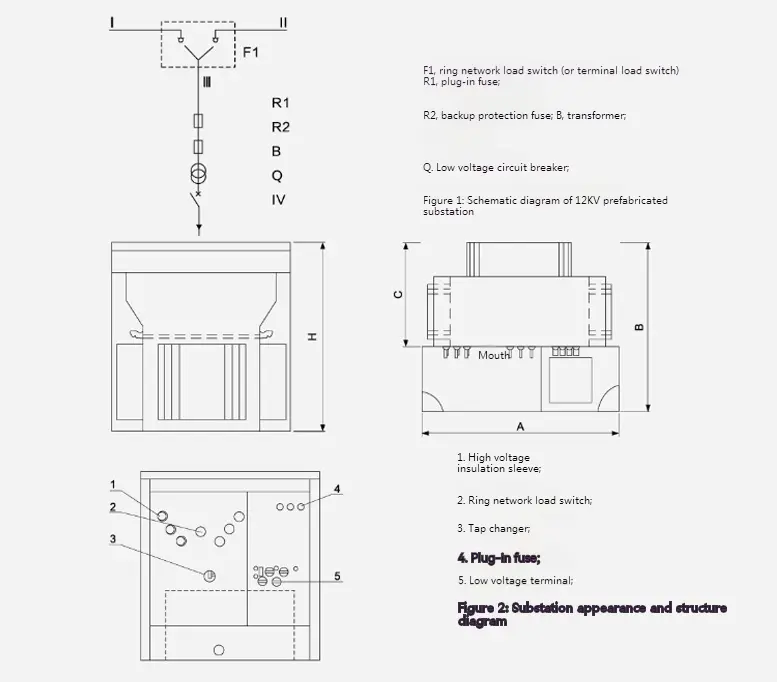

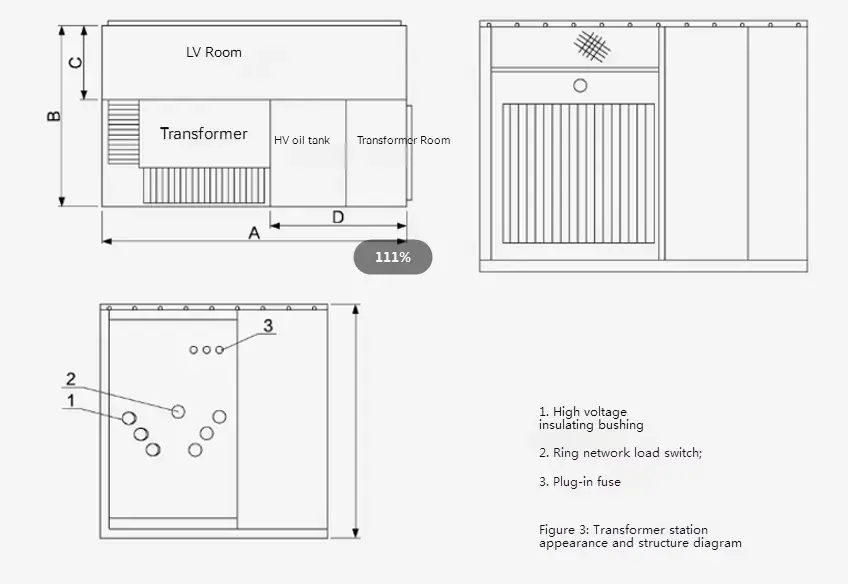

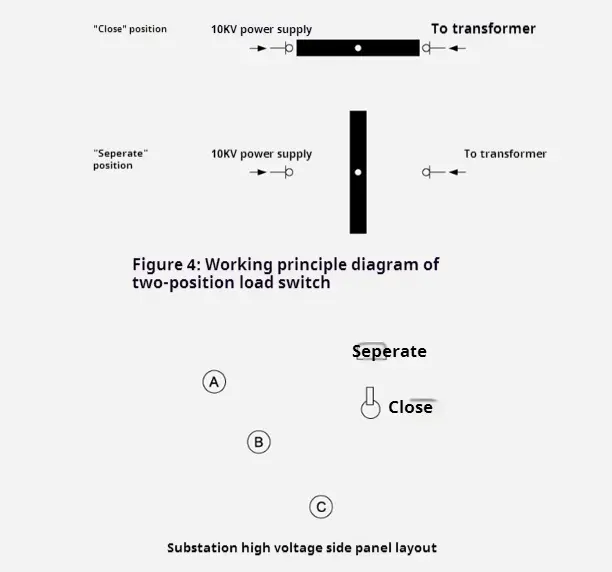

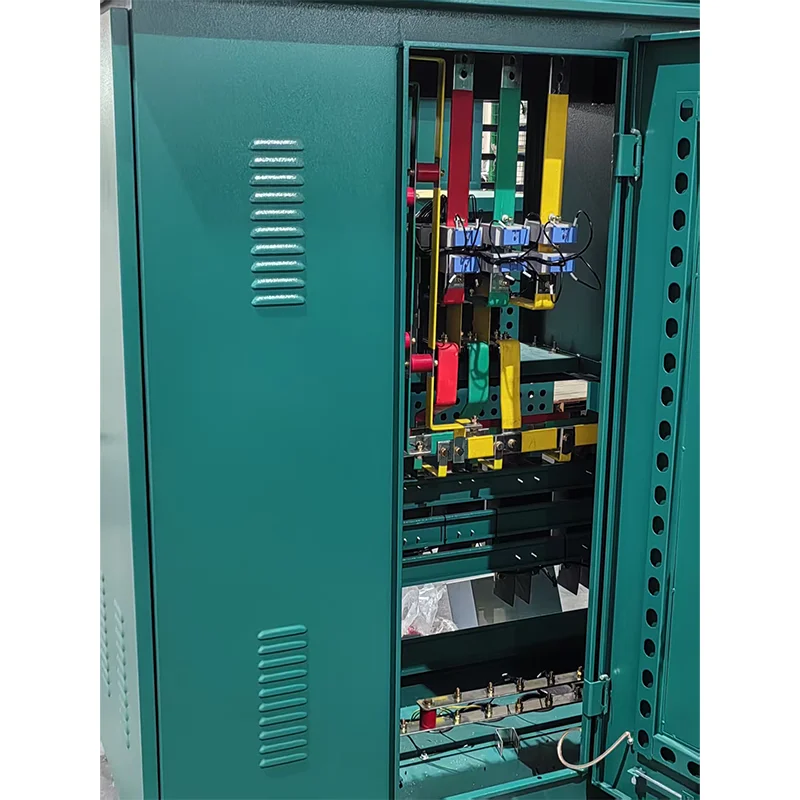

Для форми та структури 10 кВ ZBW-12 заздалегідь встановлена ​​підстанція американського типу американського коробки, див. Малюнок 2 та Малюнок 3. Нафтовий резервуар поділяється на дві частини: верхня частина-це високостільна нафтовий резервуар, а нижня частина-резервуар для нафти трансформатора. Дві частини лише електрично з'єднані, але масло заблоковано. Схематична діаграма показана на малюнку 1, в якій лінії "I" та "I"-це годівниці мережі петлі, гілки "ll"-це гілки трансформаторів, а "V"-це низька напруга. Підстанція може бути використана як в системі живлення мережі Ring, так і в системі терміналу, і перетворення дуже зручне. Подача лінії та гілки "Lⅲ" перемикається з перемикачем завантаження кільцевої мережі. У той же час, вхідний клем високостільної сторони трансформатора оснащений запобіжними запобіжниками резервного копіювання та запобіжниками плагінів для захисту несправності короткого замикання та перевантаження та перемикання захисту гілки. У той же час можуть бути встановлені також пристрої з високостільними дисплеями та блискавки. Кінець низької напруги трансформатора виходить після проходження через лічильник і вимикач низької напруги.

Розміри та вага

2. Трансформатор

Попередньо встановлена ​​підстанція американської коробки KEXR приймає нові трифазні нафтові трансформатори S9 та S11 серії, мають переваги низьких втрат без навантаження, низького підвищення температури, низького шуму та низької висоти. Втрата без навантаження та втрату навантаження трансформатора нижчі, ніж у первісного трансформатора S9, досягаючи в даний час внутрішній просунутий рівень. Трансформатор має повністю герметичну структуру, яка ефективно ізолює забруднення повітря та деградація ізоляції, спричинена вологою. Подушка повітря 40-90 мм залишається у верхній частині нафтового резервуара, яка може грати роль теплового розсіювання та охолодження разом з горифами оболонки нафтового резервуара, і може ефективно знизити внутрішній тиск.

Розміри та вага

3. Захист захисту від резервного копіювання

Він підключений послідовно з запобіжником плагіну в гілці трансформатора (див. R1 та R2 на малюнку 2), щоб утворити запобіжник захисту від повного діапазону. Він дме лише тоді, коли всередині підстанції виникає несправність короткого замикання, тому ймовірність видування дуже низька. Він встановлюється у верхньому баку для масла, і нафтовий резервуар потрібно відкрити, якщо його потрібно оновити.

4. Запобіжник плагінів

◆ Його серцевина плавлення має подвійну чутливість (температуру та струм), тобто воно плавне, коли сторона навантаження не вдається (перевантаження або надмірна температура). Запобіжник запобіжника та захист резервного копіювання використовується послідовно, що може захистити весь діапазон від невеликого струму (кілька разів) до великого струму (кілька десятків кілоамперів), а максимальний струм розриву-50 кк.

◆ Розумне узгодження запобіжника резервного копіювання та запобіжник плагінів безпосередньо впливає на продуктивність усієї підстанції. Див. Наступну таблицю, щоб частина настанов вибору запобіжника в 10 кВ попередньо встановленій підстанції американського коробки лише для довідки. Примітка. Він не підходить для інших типів підстанцій.

● Контурний розмір попередньо встановленої підстанції типу американського коробки
