Низький розподільний пристрій розподілу потужності

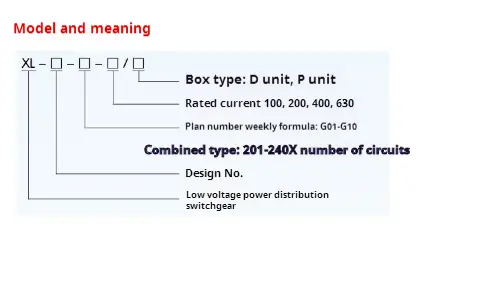

● Значення моделі

● Використання умов

◆ Вимикач розподілу потужності низької напруги XL-21 повинен встановлений на висоті менше 2000 м.

◆ Температура навколишнього середовища та температура навколишнього середовища не перевищують +40 ℃, але середня температура не вище +35 ℃, а температура навколишнього повітря не нижча за -100 ℃ за 24 години.

◆ Не повинно бути надмірного пилу, кислоти, солі, корозійного та вибухонебезпечного газу в повітрі. Відносна температура не повинна перевищувати 50% при найвищій температурі +40 ℃, а більш висока відносна температура дозволена при найменшій температурі, наприклад, на 90% нижче +20 ℃. Слід вважати, що загальна конденсація може періодично відбуватися через зміни температури.

◆ Коли користувачі мають спеціальні вимоги, вони можуть домовитися з виробником.

● Особливості дизайну

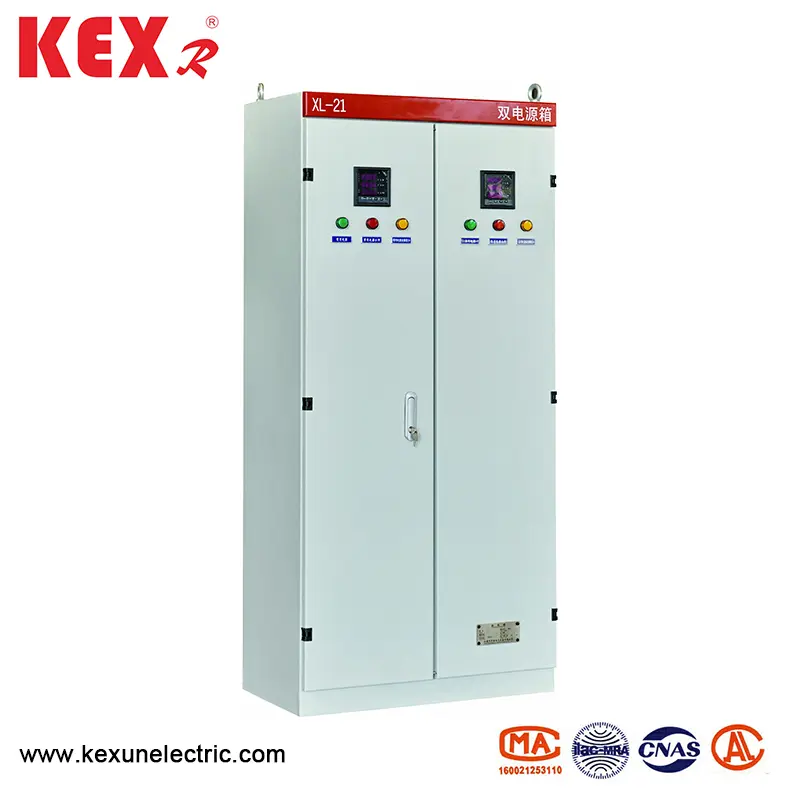

◆ Вимикач розподілу потужності низької напруги XL-21 тип встановлений на підлозі і може бути безпосередньо встановлений під трансформатором. Корпус розподільних пристроїв виготовлений з високоякісної сталевої пластини звареною або зібраною, а робоча ручка вимикача ножа встановлена ​​на правій колонці перед розподільним пристроєм, який можна використовувати для комутації живлення. Перед коробкою розподілу живлення встановлюється вольтметр. Позначає напругу шини. Перед коробкою розподілу живлення є двері. Після відкриття дверей все обладнання в коробці розподілу електроенергії викрито, що зручно для обслуговування. Ця коробка розподілу електроенергії приймає нові компоненти, розроблені Китаєм, які мають характеристики компактної структури, зручного обслуговування та гнучкої комбінації схем ланцюгів. Коробка розподілу живлення оснащена вимикачем як захист від короткого замикання, а перед дверима може бути встановлена ​​кнопка роботи.

◆ Режим експлуатації: Посібник.

◆ Режим установки: вертикальна установка

◆ Режим електропроводки: фіксована проводка

● Технічні параметри комутації розподілу потужності низької напруги XL-21

● Встановлення та використання вимикача розподілу потужності низької напруги XL-21

◆ Коробка розподілу електроенергії може бути упакована та транспортувати лише після проходження перевірки. Коли продукт надходить до пункту призначення, спочатку прапорець, чи є поле завершено. Якщо коробка розподілу живлення не встановлена ​​негайно, зберігайте продукт у сухому та чистому місці.

◆ Коробка розподілу живлення може бути встановлена ​​відповідно до монтажу, а Користувач повинен забезпечити сталь та гвинти каналу фундаменту. Якщо кабель виходить, користувач може поховати канавку фундаменту та кабельну траншею поза нижньою болтом пасти.

◆ Після встановлення або ремонту коробки розподілу живлення або ремонту потрібно перевірити низку елементів, перш ніж він буде введений в експлуатацію.

(1) Перевірте, чи відповідає внутрішнє електричне обладнання та електропроводка на схематичну схему.

(2) Перевірте та керуйте комутатором кілька разів, щоб побачити, чи він гнучкий і нормальний.

(3) Перевірте та перевіряйте, чи всі метри та реле точні.

● Замовлення інструкцій

Документи та аксесуари, надані Kexun при постачанні.

▶ Список доставки.

▶ Сертифікат товару.

▶ Звіт про огляд заводів.

▶ Опис товару

▶ Первинна системна діаграма, схема управління та вторинна схема проводки.

▶ Клавіші дверей шафи, робочі ручки та запасні частини, зазначені в договорі.

▶ Інструкції щодо використання основних компонентів
