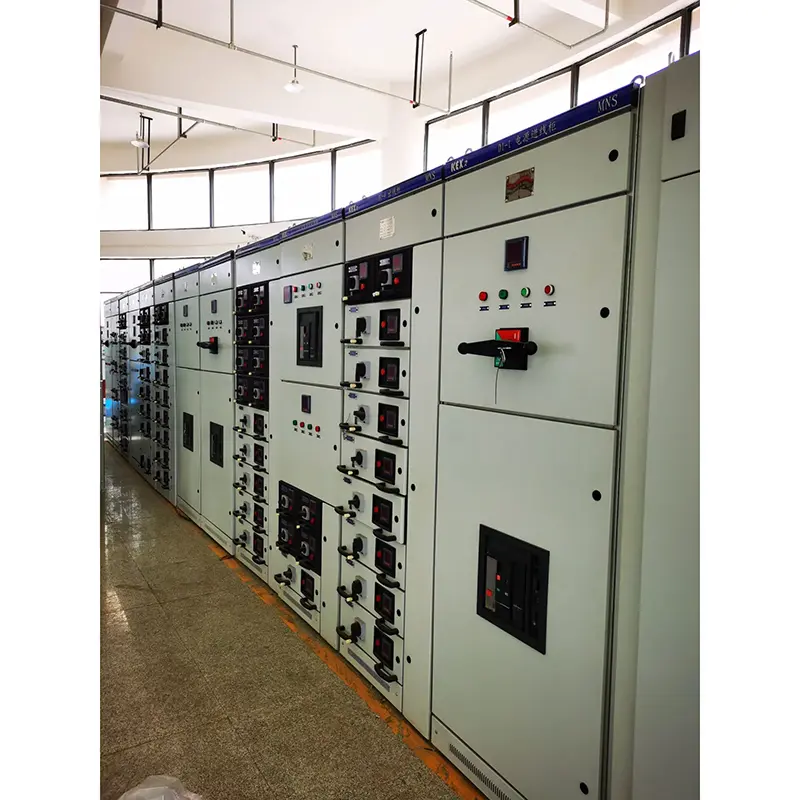

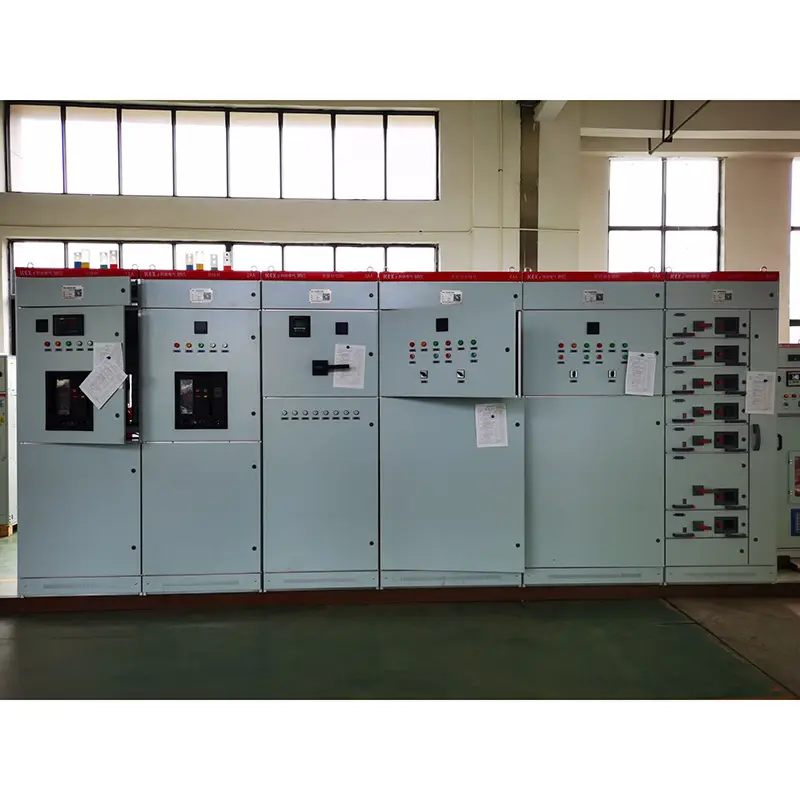

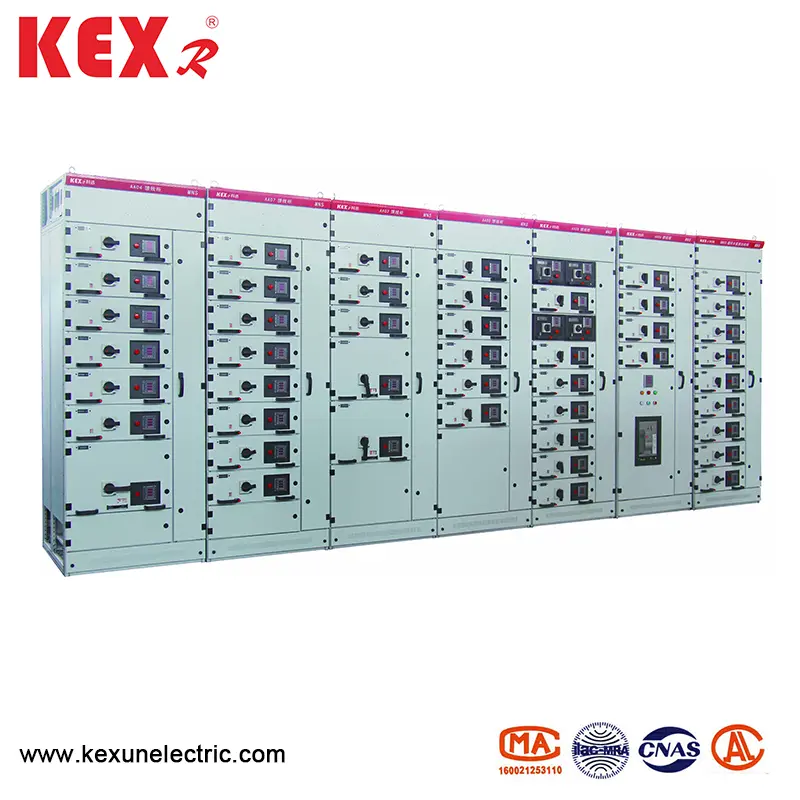

Шафа розподілу потужності низької напруги

● Стандарти

Кабінет розподілу потужності низької напруги типу MNS відповідає національним професійним стандартам GB7251.1 Низький пристрій, що виходить з низької напруги, та JB/T9961 Низький пристрій, що виходить з низької напруги, та міжнародні професійні стандарти, такі як IEC439-1.VDE0660 ЧАСТИНА V.

● Кабінет розподілу потужності низької напруги типу MNS за допомогою умов

▶ Температура навколишнього середовища: -5 ~ 40 ℃ ， 24H Середній показник менше 35 ℃

▶ Атмосферні умови: Повітря чисте, а відносна вологість не повинна перевищувати 50% при найвищій температурі +40 ℃. При зниженні температури допускається більша відносна вологість, наприклад, 90% при +20 ℃, але слід враховувати зміни температури, і іноді може відбуватися конденсація.

▶ Висота: менше 1000 м, шафа розподілу потужності низької напруги типу MNS підходить для транспортування та зберігання при таких температурах: -25 ℃ до +55 ℃, і він може досягти +70 ℃ протягом 24 годин за короткий час. При цих екстремальних температурах пристрій не слід пошкодити безперечно, і він повинен працювати нормально.

▶ Якщо вищезазначені умови не можуть бути виконані, він повинен бути врегульований за допомогою консультації між користувачем та кексуном.

▶ Коли цей пристрій використовується в офшорних платформах для буріння нафти та виробництва та атомних електростанцій, технічна угода підписана окремо.

● Основні технічні параметри шафи розподілу потужності низької напруги типу MNS

◆ Електричні показники

◆ IP -ступінь

Дотримуйтесь стандартів IEC529 та DIN40050. IP30 захищає тверді речовини, більші за φ φ2,5 мм, IP40 захищає тверді речовини, що перевищують φ 41,0 мм, а IP54 захищає від пилу та бризок у будь -якому напрямку (будь ласка, проконсультуйтеся з виробником при замовленні рівня захисту IP54).

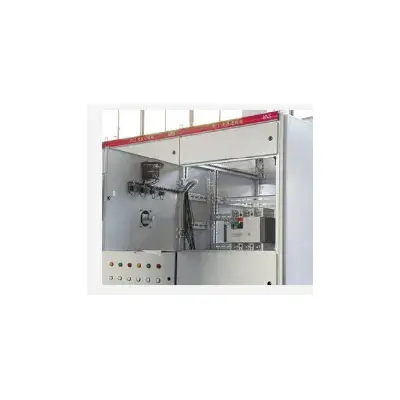

◆ Структура шафи

Основна структура шафи розподілу потужності низької напруги складається з С-подібних профілів. Розділ C утворюється шляхом згинання сталевої пластини з E = 25 мм як отвір для монтажу модуля. Всі шафи та внутрішні перегородки оцинковані та очищені. Навколо дверних панелей бічні панелі виготовляються з високої електростатичної обприскування. Дивіться малюнок нижче про основну структуру шафи.

◆ Вимкніть тип шафи

1. Відстань між центами розподілу потужності (PC1: EMAX, MT, 3WN, AH, ME можуть використовуватися вимикачі серій.

2. Шафа-центр управління двигуном (MCC): Він збирається великими та невеликими ящиками, а основний перемикач кожної петлі приймає висококвартирний вимикач пластику або перемикач навантаження з обертовим шляхом з запобіжником. Автоматична шафа компенсації коефіцієнта потужності (з ручними, автоматичними та віддаленими пристроями компенсації коефіцієнта потужності)

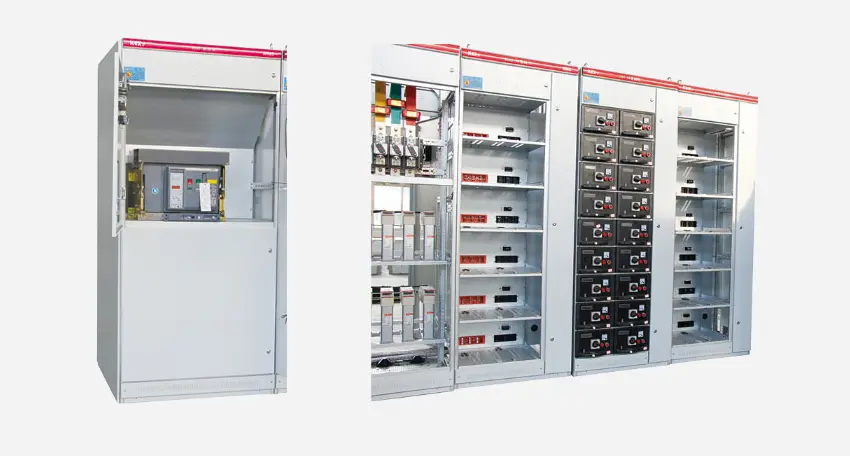

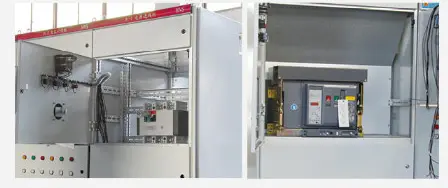

◆ Кабінет центру розподілу живлення (ПК)

◆ B Центр управління двигуном (MCC)

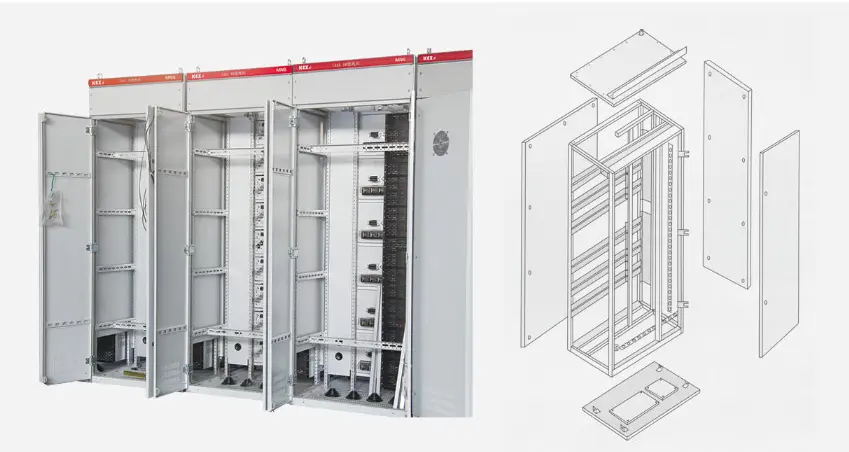

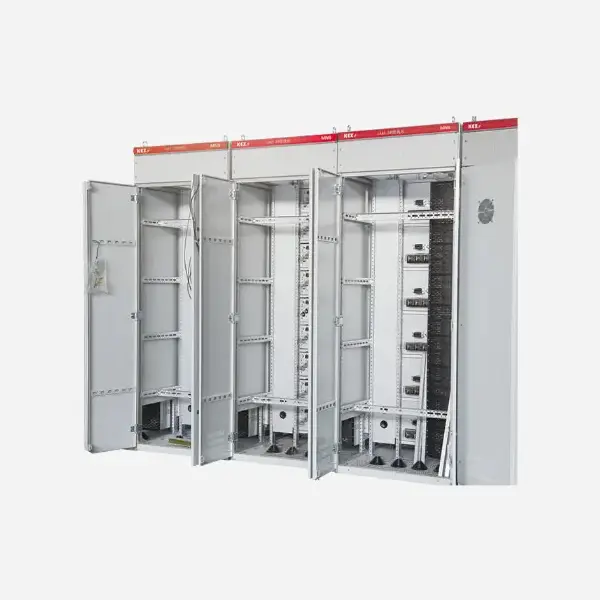

◆ Структура рамки шафи, що складається з С-подібних профілів

◆ Схематична схема шафи розподілу потужності низької напруги типу MNS

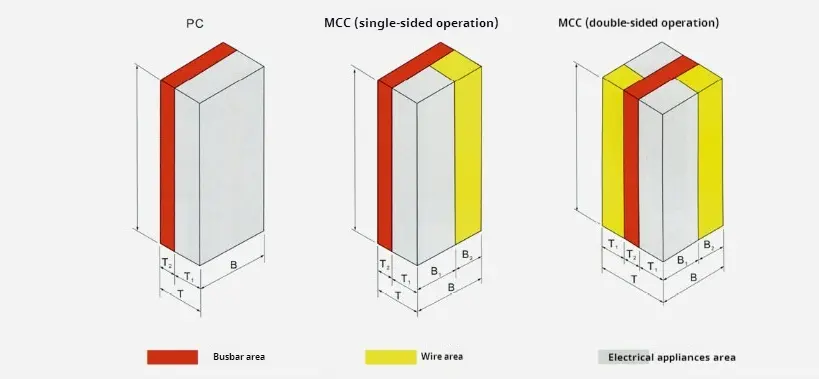

● Дизайн розділу шафи

◆ Центр розподілу живлення (ПК)

(1) шафа ПК поділяється на три відсіки; Горизонтальний відсік автобуса: на задній частині шафи; Функціональний одиничний відсік: на передній верхній частині шафи або на передній лівій стороні шафи;

(2) Заходи сегментації: горизонтальний відсік шини та функціональний одиничний відділення розділені сталевими пластинами. Відсік управління контролем відокремлюється від функціонального одиничного відділення за допомогою пластикового пластикового ефірного ефірного пластику полум'я.

(3) Вимикач каркаса, встановлений у шафі, можна керувати вручну поза шафі у закритому стані. Дотримуйтесь стану відкриття та закриття вимикача і судіть, чи знаходиться вимикач у тестовій положенні чи робочому положенні відповідно до положення взаємозв'язку між механізмом експлуатації та дверима.

(4) Структура поділу розроблена між основною схемою та допоміжним ланцюгом. Допоміжні електричні блоки, що складаються з лічильників, сигнальних світильників та кнопок, встановлені на пластиковій дошці, а кришка, виготовлена ​​з поліуретанового пінопласту полум'я, відокремлюється від основної схеми за дошкою.

◆ Центр управління двигуном та невеликий центр розподілу живлення (MCC)

Шафа MCC-ящика типу розділиться на три відсіки, а саме горизонтальний відсік автобуса за шафою, функціональний відділення одиниці зліва в передній частині шафи та кабельне відсік праворуч в передній частині шафи. Горизонтальний відсік шини та функціональний відділення одиниці розділені функціональними дошками, виготовленими з пластмасових пластмасів полум'я, а кабельний відсік відокремлений від горизонтального відсіку шини та функціонального відділення одиниць сталевими пластинами. Ящики MCCI Control Center) Ящики поділяються на такі п'ять типів: 8e/4: висота 200 × ширина 150 × глибина 400 мм. 8e/2: висота 200 × ширина 300x глибина 400 мм. 8e: висота 200 × ширина 600 × глибина 400 мм. 16e: висота 400 × ширина 600 × глибина 400 мм. 24e: висота 600 × ширина 600 × глибина 400 мм.

◆ Задня конструкція шафи

Для того, щоб зменшити ширину розташування шафи перемикача, основна шина шафи перемикача горизонтально встановлена ​​у верхній частині шафи перемикача, а задня половина шафи - це кабельна кімната, де підключені вхідні та вихідні кабелі. Передня частина шафи перемикача - це кімната пристрою, де встановлюються функціональні блоки розподільного пристрою. У цій системі кабельна кімната збоку шафи перемикання переміщується до задньої шафи, що значно зменшує ширину розташування шафи перемикача для подальшого задоволення вимог місця розташування простору підстанції.

Шафа годівниці шириною 600 мм і глибиною 1000/1200 мм, з незалежною головною автобусною кімнатою вгорі, яка ізольована з кімнати пристрою. Ефективна висота встановлення камери переднього пристрою становить 72e (e = 25 мм), яка відокремлена від задньої кабельної камери багатофункціональною платим, повним використанням встановлення простору шафи комутатора з компактною структурою та гнучкою конфігурацією одиниці. Кабельна кімната на задній частині має двері, що зручно для встановлення та обслуговування. Ширина вхідної шафи визначається відповідно до струму кадру вхідної одиниці. Рекомендована ширина - 400/600/800/1000 мм, а глибина шафи - 1000 мм.

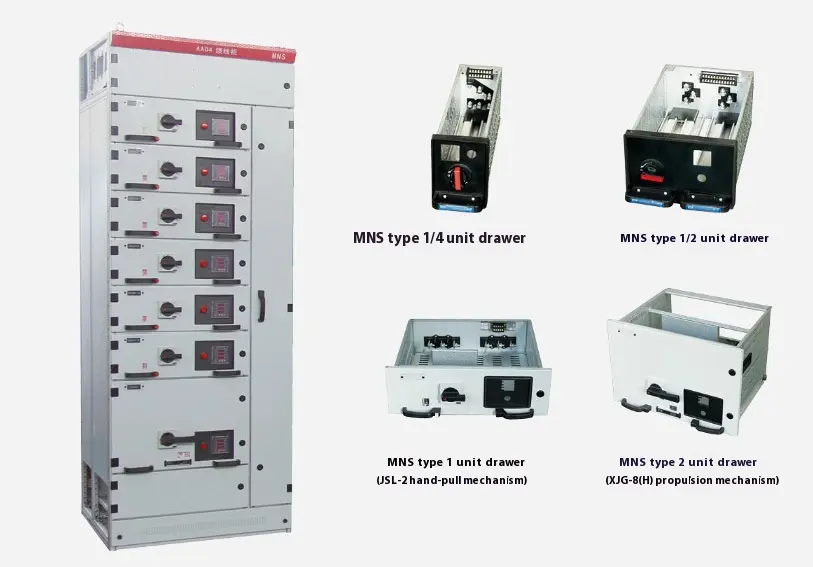

● Тип ящика

(1) 8e/4: Зберіть 4 ящиків у просторі висоти 8е.

(2) .8E/2: Зберіть 2 ящиків у просторі висоти 8e.

(3) 8e: Зберіть ящик у просторі висоти 8е.

(4) 16e: Зберіть ящик на висоті 16е (400 мм).

(5) 24e: Зберіть ящик на висоті 24e (600 мм). П'ять видів ящиків можна зібрати окремо в шафі, а також можна використовувати для змішаної збірки. Дивіться таблицю нижче, щоб отримати максимальну кількість ящиків, які можна розмістити в шафі для одиночної збірки.

◆ Електричне та механічне замикання ящиків

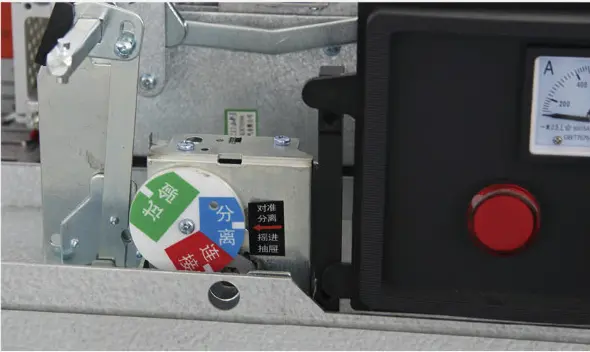

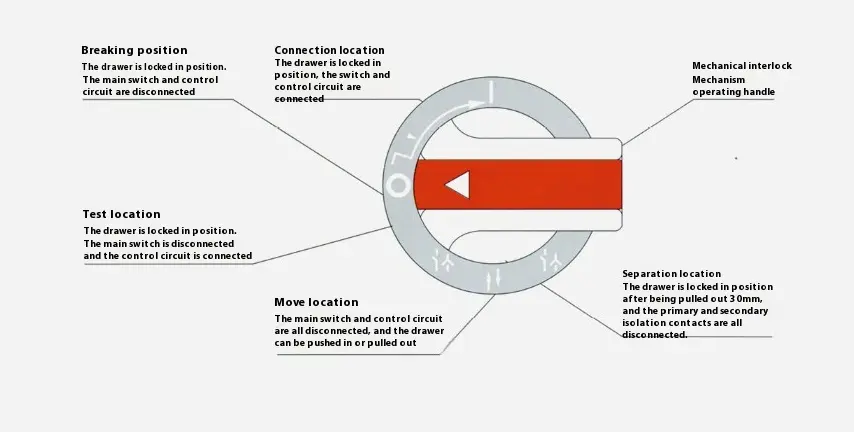

Блок ящика має надійне механічне замикаюче положення, яке керується робочою ручкою і має очевидне та точне закриття, тестування, малювання та ізоляційні положення. Див. Фігура функції операційного механізму. Для зміцнення запобіжних заходів безпеки можна додати замки після розміщення робочої ручки, а можна додати до трьох замків, як показано на лівій фігурі. Після того, як він буде встановлений ящик, він повинен діяти у суворій відповідності з функцією операції та положенням, переліченим на малюнку 4 та рисунку 5, інакше він легко пошкодить структурні частини, тому зверніть увагу на її використання.

◆ 8e/4 та 8e/2 Керуйте функцією комутатора

◆ 8EAND 16E, 24E Керуйте функцією комутатора

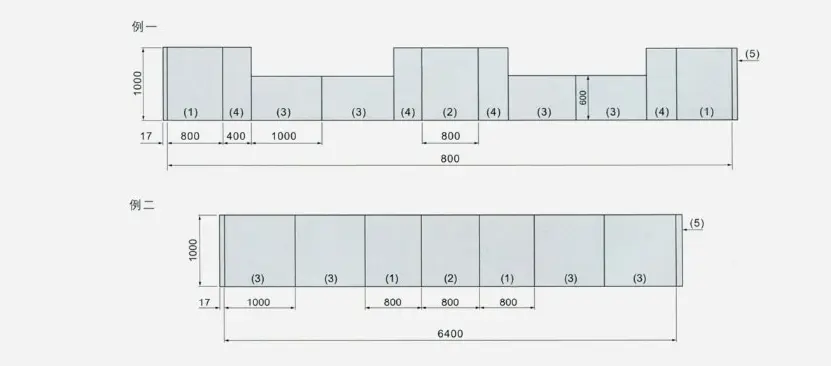

◆ Схематична схема комбінованого режиму

● Встановлення, використання та обслуговування

1. Коли пристрій надходить до пункту призначення, спочатку встановіть, чи завершено упаковку. Якщо пристрій не встановлений негайно, його слід зберігати в сухому та чистому місці.

2. Пристрій рекомендується встановити подалі від стіни, або його можна встановити до стіни. Площина встановлення фундаменту повинна бути плоскою, а горизонтальна помилка сталі каналу фундаменту - 1/1000, а загальне відхилення довжини - 3 мм ..

3. Рекомендується використовувати клас 8,8 та натягу для фіксації болта всіх провідних частин, а рекомендований крутний момент затягування показаний у таблиці нижче:

4. Оболонка для кабелю та певна кількість мідних з'єднувачів для вторинної схеми, що постачаються аксесуарами MCC. (Для того, щоб адаптуватися до обробки холодних преси мідних суглобів, для вторинних кабелів рекомендується багатоядерні гнучкі дроти).

5. Після підключення кабелю дно пристрою слід закрити, щоб не допустити повзання дрібних тварин у шафу та спричиняючи короткі аварії.

6. Після встановлення або регулювання, перед введенням в експлуатацію потрібні такі перевірки та випробування:

▶ Перевірте, чи відповідають електропроводку, встановлене на пристрої, що відповідають вимогам заводських креслень.

▶ Ручна робота різних комутаторів повинна бути гнучкою, без аномалій чи закликів.

▶ Перевірте, чи є дії механічного блокування механізму та електричного блокування пристрою правильними та надійними, що повинно відповідати системним вимогам.

▶ Перевірте, чи відповідає опір ізоляції основного ланцюга та схеми управління.

▶ Перевірте, чи відповідає електричне обладнання, встановлене на пристрої, і відповідає технічним вимогам самого електричного пристрою.

▶ Перевірте, чи є якась чужа речовина всередині пристрою та чи є кріпильні гвинти різних деталей.

◆ Інструкції з експлуатації для витягування MCC:

(1) Лише після того, як нижня частина ящика входить до направляючого, чи можна його натиснути в шафу, інакше ящик буде пошкоджений або не може бути витягнутий.

(2) Див. Малюнок 4 для символів та функцій на панелі ящиків 8e/4 та 8e/2. Стрілка з положення розриву "o" до робочого положення "I" на малюнку вказує на те, що операційну ручку слід спочатку натиснути, а потім повернути з "o" до "i". Повернувшись, не потрібно його натискати, просто перетворіть ручку "Я" на "O", і після відпущення ручки.

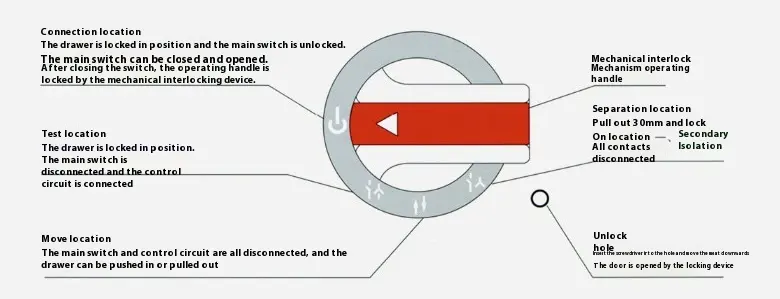

(3) Див. Малюнок 5 для символів та функцій на панелі ящиків 8E-24E. Коли ручка досягає робочого положення, механізм випускає механічний замок на головному перемикачі, а потім основний перемикач може бути закритий і відкритий. Однак, коли основний перемикач закритий, ручка механізму перемикання неможливо керувати. На дверях є невелика пластикова кришка у правому нижньому куті, яка відповідає знаком, що є механізмом розблокування дверей. Процес операції такий: коли ящик знаходиться в робочому положенні, якщо ви хочете відкрити двері, спочатку витягніть маленьку кришку, а потім вставте викрутку в отвір і перемістіть засувку вниз, щоб відкрити двері. Не забудьте покрити невелику пластикову кришку після відкриття дверей, інакше початковий рівень захисту буде знищений.

● Транспорт та зберігання пристроїв

▶ Пристрій не дозволяється перекинутися і страждати сильною вібрацією.

▶ Пластина кутового транспорту повинна використовуватися при підйомі пристрою після розпакування, а включений кут двох сталевих проводів і мотузок повинен бути ≤1200. Якщо використовується вантажівка, валика або коров'яка, його не дозволяють здійснювати безпосередньо на підкладці пристрою.

▶ Коли пристрій встановлений на місці, якщо ви хочете перемістити положення на невеликій відстані, ви можете провести його в чотири кути шасі.

▶ Електричні продукти та деталі не дозволяють розібратися за бажанням у пристрої.

▶ Дощу слід заважати намочити, а температура навколишнього середовища повинна відповідати відповідним положенням цього зразка.

● Повна продукція

Шафа розподілу потужності низької напруги типу MNS додається зі списком упаковки, сертифікатом продукту, посібником з інструкції з продуктів та необхідними кресленнями, а також ключові двері та запчастини, надані відповідно до списку опорних ситуацій.
