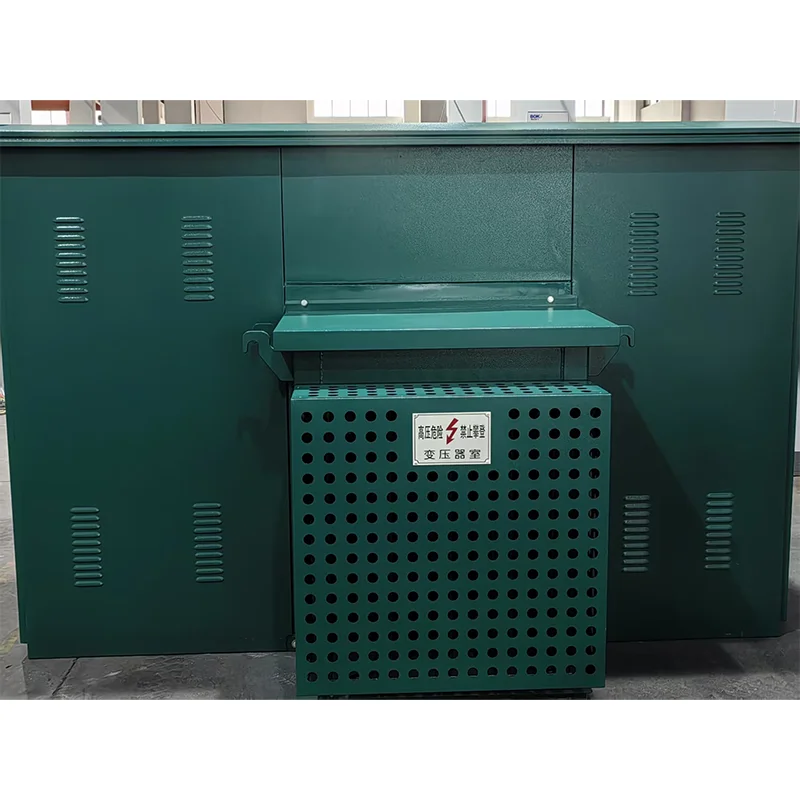

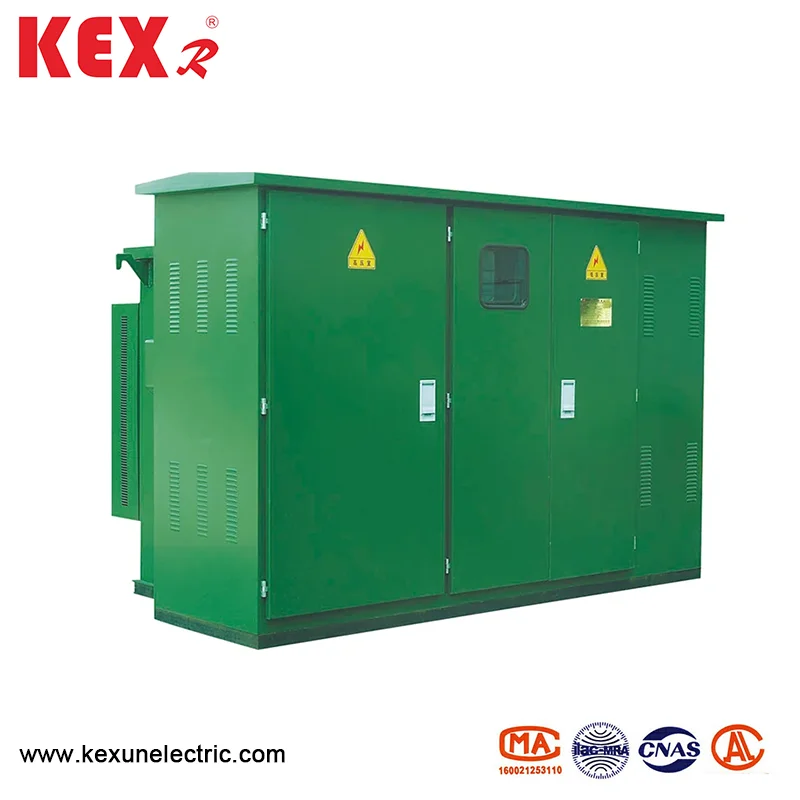

Заздалегідь встановлений американський бокс-трансформатор

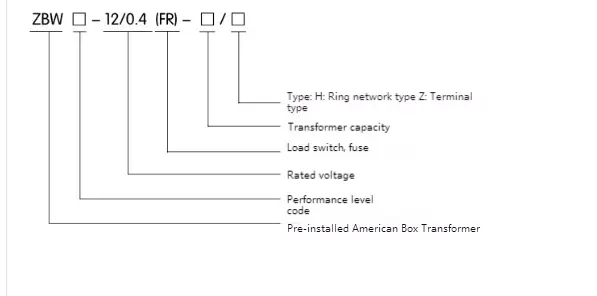

Модель та значення

● Екологічні умови використання

◆ Температура навколишнього середовища: Попередньо встановлений американський трансформатор коробки повинен використовуватись у навколишньому середовищі між -30 ~ 40 ℃

◆ Висота: нижче 4000 м

◆ Швидкість вітру: нижче 34 м/с

◆ Вологість: середньодобова відносна вологість не більше 95%; Щомісячне значення відносної вологості не більше 95%

◆ Рівень ударного удару: Горизонтальне прискорення не перевищує 0,4 м/с², а вертикальне прискорення не більше 0,15 м/с²

◆ КОМПЛЕНЦІЯЛЬНІСТЬ: Протягом 3 °

◆ Встановлення середовища: Навколишнє повітря, очевидно, не забруднене корозійним та горючим газами, і на місці встановлення немає насильницької вібрації.

Примітка. При замовленні заздалегідь встановленого американського трансформатора боксу поза вищезазначеними умовами ви можете домовитися з нашою компанією.

● Таблиця технічних параметрів

◆ Трансформатор

◆ Перемикач завантаження

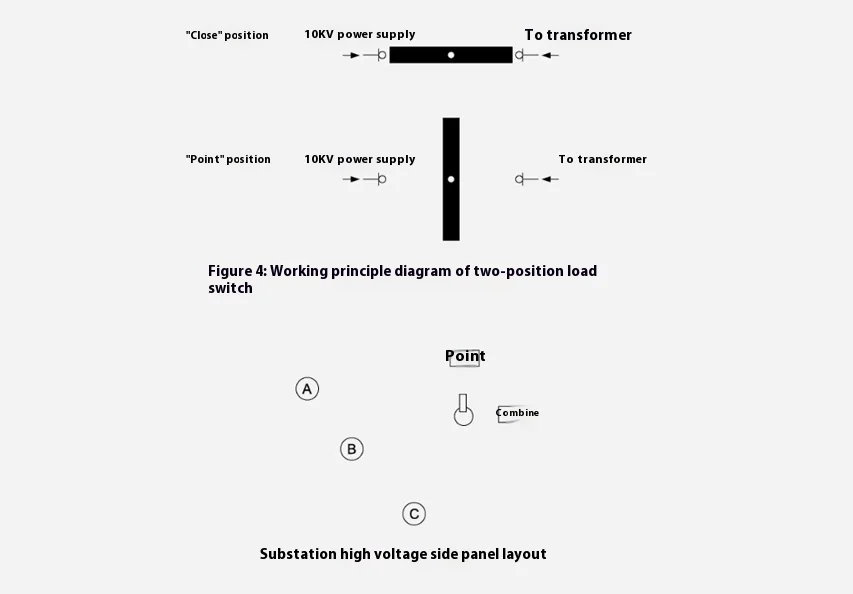

Перемикач навантаження заздалегідь встановленого американського трансформатора коробки-це нафтовим, трифазний перемикач та пружина механізм експлуатації; Його можна відкривати і закрити навантаженням, а його відкриття та закриття не має нічого спільного з робочою силою. Типи-це двотратна, чотиридержавна Т-тип та чотиридержавний V-тип.

◆ Захист захисту від резервного копіювання

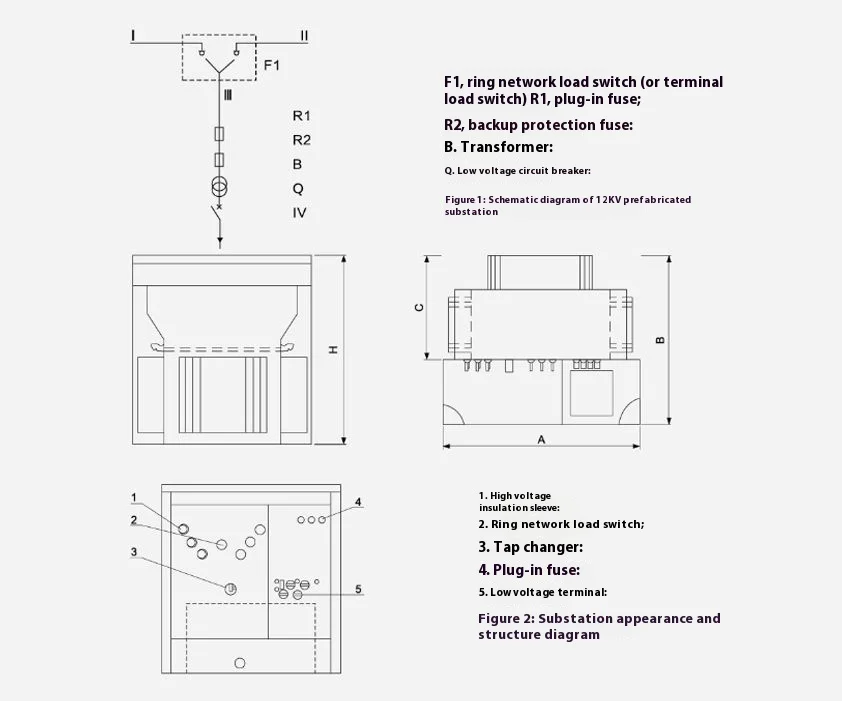

Запобіжник попередньо встановленого американського трансформатора коробки підключений послідовно з запобіжником плагіну в гілці трансформатора (див. R1 та R2 на малюнку 2), щоб утворити запобіжник захисту від повного діапазону. Він дме лише тоді, коли всередині трансформатора є несправність короткого замикання, тому ймовірність видування дуже низька. Він встановлюється у верхньому баку для масла, і нафтовий резервуар потрібно відкрити, якщо його потрібно оновити.

◆ Підключіть запобіжник

1. Ядро запобіжника попередньо встановленого американського трансформатора коробки має дві характеристики температури та струму, тобто перевантаження відбувається на кінці навантаження, або він плавиться, коли температура занадто висока. Запобіжник запобіжника та захист резервного копіювання використовується послідовно, що може захистити весь діапазон від декількох амперів до декількох тисяч амперів, а максимальний струм розриву-50 кк.

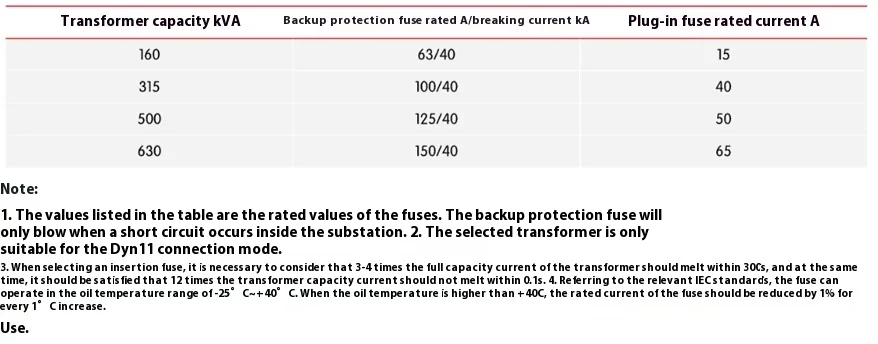

2. Розумне узгодження запобіжника резервного копіювання та запобіжник підключення безпосередньо вплине на продуктивність всього трансформатора. Див. Наступну таблицю, щоб отримати частину рекомендацій щодо вибору запобіжника в попередньо встановленому американській коробковій трансформаторі 10 кВ.

3. Запобіжник-це елемент, який може замінити ядро ​​запобіжника зовні. Під час заміни спочатку витягуйте кільце з потяжним клапаном тиску верхнього паливного бака, щоб збалансувати тиск всередині та поза паливним бака. Для того, щоб забезпечити безпеку операторів та обладнання, запобіжники плагінів слід підключити та відключити, коли навантаження немає. Тому вимикач низької напруги слід вимкнути спочатку, щоб відрізати повне навантаження на сторону низької напруги. Тоді ручка на сидінні запобіжника повинна бути розкручена робочою ручкою, а потім повернути приблизно на 90 градусів, щоб усунути адгезію між прокладкою та зовнішньою стінкою. Розпотання запобіжників слід витягнути косо вгору протягом 70-80 мм, і він повинен залишатися на кілька секунд. Після того, як трохи нафти на розплаві зливають, розплав слід витягнути, щоб уникнути крапель нафти з інших компонентів поза паливним бака. Витріть поверхню розплаву чистою бавовняною тканиною, а потім замініть серцевину. При заміні не забудьте звернути увагу на параметри, зазначені на розплавленому ядрі, і різні параметри не можуть бути замінені. Див. Додаток 3 для кроків заміни. Вставте розплавлене ядро ​​після заміни в підтримку запобіжника, і коли ручка на розплавленому ядрі перетворюється на замикаюче положення, переконайтесь, що шайба з нержавіючої сталі була близькою до опори запобіжника, а ручка вигина на начальника, щоб гарантувати, що підстанція повністю запечатана і не містить вологи. Потім перемикач низької напруги знову закривається, а джерело живлення в цей час може бути відновлений.

4. Тому що попередньо встановлений американський трансформатор Box-це трифазна система, будь то запобіжник захисту від резервного копіювання або запобіжник плагіну, коли однофазний розплав тане, трифазний розплав повинен бути замінений загалом, якщо його не можна визначити, що лише однофазний розплав проходить струм несправності.
