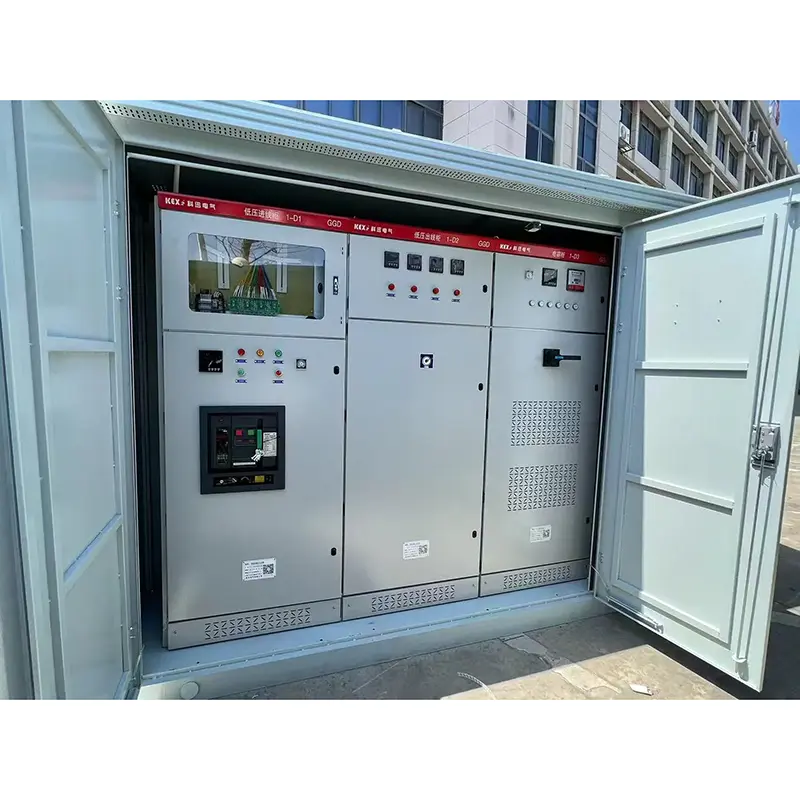

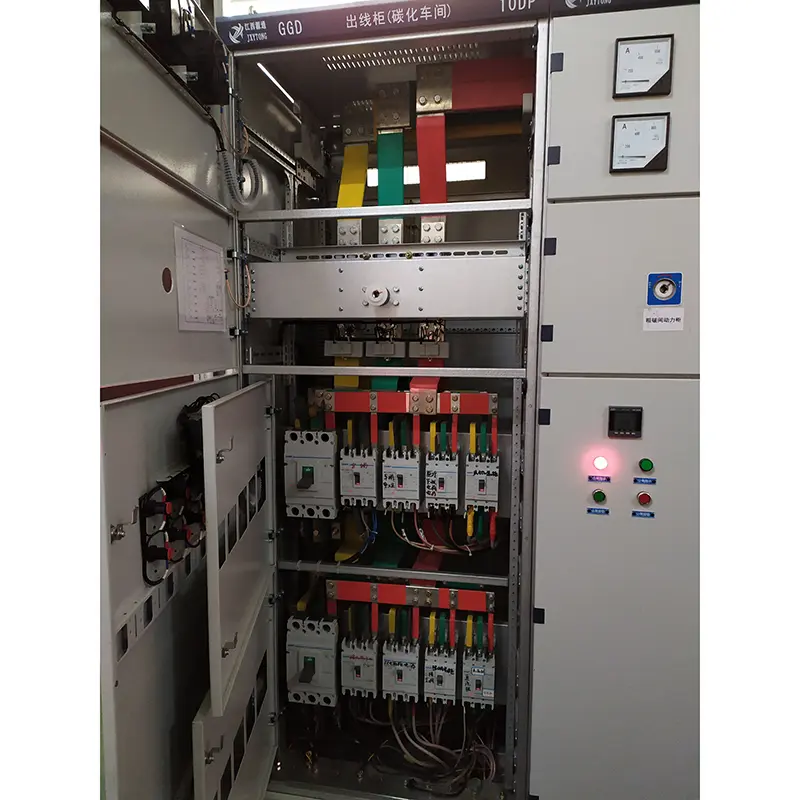

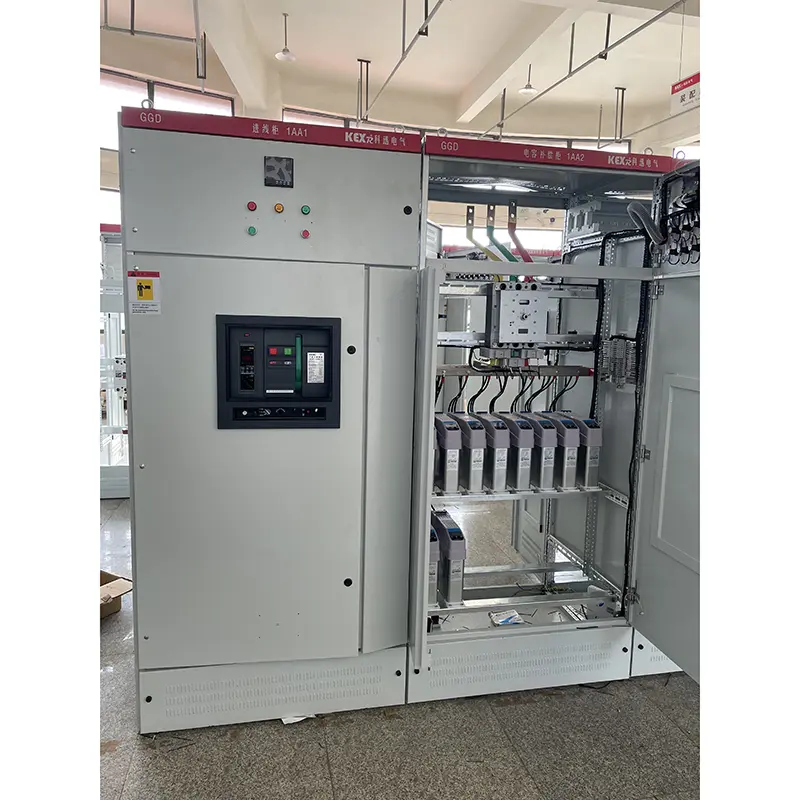

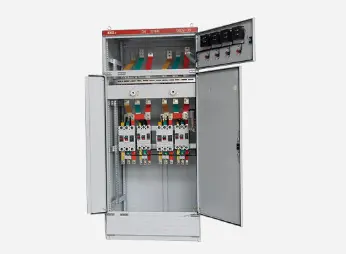

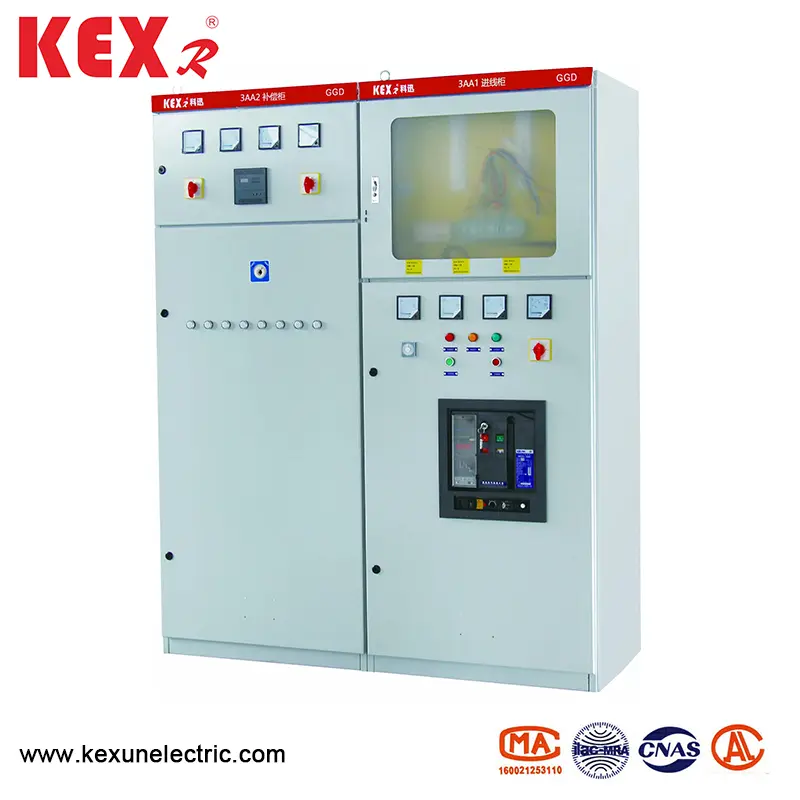

Шафа розподілу низької напруги змінного струму

● Область застосування

Кабінет розподілу низької напруги GGD AC-це новий тип кабінету розподілу низької напруги, розроблений за принципом безпеки, економіки, раціональності та надійності відповідно до вимог компетентних начальників Міністерства енергетики та більшості користувачів енергетики та дизайнерських відділів. Продукт має характеристики високої здатності, хорошої динамічної та теплової стійкості, гнучкої електричної схеми, зручної комбінації, серії, сильної практичності, нової структури та високого рівня захисту та може бути використаний як оновлений продукт розподільного пристрою низької напруги. Шафа з низькою напругою GGD AC відповідає розподільному пристрою та контрольному пристрої з низькою напругою, GB7251 Низький пристрій та інші стандарти.

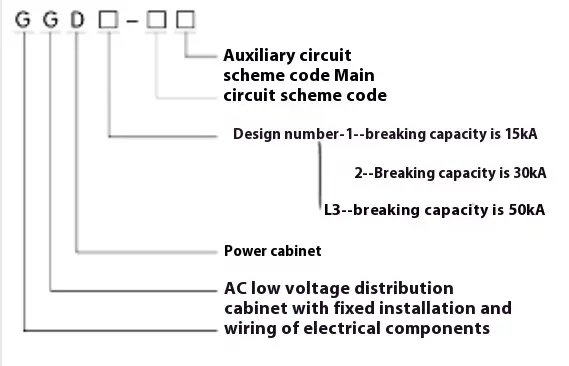

● Значення моделі

● Електричні показники

◆ Основні електричні параметри

◆ Схема основної схеми

Існує 129 схем та 298 специфікацій для основного ланцюга шафи розподілу низької напруги GGD AC (за винятком схем та технічних характеристик, отриманих від функціональних змін допоміжних схем та змін контрольної напруги). Серед них GGD1 має 49 схем та 123 специфікацій. GGD2 має 53 схеми та 107 специфікацій. Модель GGD3 має 27 схем та 68 специфікацій. Основна схема схеми була обрана шляхом подання думки більшості відділів проектування та використання, що збільшило схему, необхідну електростанціям. Оцінений струм до 3150A, що підходить для розподілу трансформаторів 2000 кВА і нижче. Крім того, для задоволення потреб компенсації реактивної потужності, розроблені шафи компенсації передачі GGJ1 та GGJ2, із 4 основними схемами та 12 специфікаціями.

◆ Схема допоміжної схеми

Конструкція допоміжної схеми розділена на дві частини: схема живлення та схема електростанції. У шафі BGD є достатньо місця для встановлення вторинних компонентів. У той же час, NLS також розробила спеціальний трансформатор струму LM23D для задоволення потреб електростанцій та спеціальних користувачів при прив’язці захисту реле.

◆ Головний автобус

Враховуючи коефіцієнт цін та доцільність заміни міді алюмінієм, одна алюмінієва шина може використовуватися, коли рейтинговий струм нижче 1500A, а подвійна мідна шина може бути використана, коли номінальний струм перевищує 1500 А. Виробник виробляє прототип відповідно до цього регулювання та проходить тест типу. Звичайно, виробник також може замінити алюмінієву шину мідною шиною з тією ж поточною ємністю відповідно до вимог користувачів. Поверходні поверхні автобусів обробляються процесом олова

◆ Вибір електричних компонентів

▶ Кабінет розподілу низької напруги GGD типу змінного струму в основному приймає передові електричні компоненти, які можуть бути масовими в Китаї. У той же час, згідно з принципом економіки та раціональності, деякі наявні старі продукти, такі як DZ10D та D220, зарезервовані у передумові повністю розглянути можливість доцільності, а застаріла продукція не вибираються.

▶ HD13BX та HS13BX ROTARY REGING Ножні вимикачі - це спеціальні компоненти, розроблені NLS для задоволення потреб унікальної структури шафи BGGD. Вони змінюють режим експлуатації механізму та зберігають переваги старих продуктів, і є практичними електричними компонентами.

▶ Якщо відділ дизайну вибирає нові електричні компоненти з кращими продуктивністю та більш досконалими технологіями відповідно до потреб користувачів, шафа з низькою напругою типу GGD типу змінного струму має хорошу гнучкість встановлення, і, як правило, не спричинить труднощів у виробництві та встановленні завдяки оновленню електричних компонентів.

▶ Для подальшого підвищення динамічної стабільності основного ланцюга, NLS розробляла комбіновану шину ZM та підтримку ізоляції для шафи GGD. Затискач шини виготовлений з високоміцної та високопосаданої матеріалу PP0, який має високу міцність на ізоляцію, хороші продуктивність самоузактулювання та унікальну структуру. Його можна легко поєднувати в один затискач шини або затискач з подвійною шиною, лише регулюючи будівельний блок. Ізоляційна підтримка-це стиснена суглоба типу втулки з низькою вартістю та високою міцністю, що вирішує дефект недостатньої відстані повзучості старих продуктів.

● Встановлення та використання

Після того, як продукт надійде до прийому місця, він повинен спочатку перевірити, чи є упаковка недоторканою, і повідомити відповідні відділи, щоб знайти причини в часі, коли виникають проблеми. Для продуктів, які не встановлені негайно, їх слід розміщувати у відповідних місцях відповідно до положень нормального використання.

◆ Встановлення продукту

 Установка продуктів повинна здійснюватися відповідно до схематичної схеми встановлення (див. Додану фігуру), а основні сталі та болти каналу повинні бути надані користувачами. Коли основна шина встановлена ​​в цілому ряду з олов'яним покриттям, поверхня, що перекривається, повинна бути відремонтована та вирівняна, очищена, покрита нейтральним вазеліном або вживати інших заходів, а потім кріпилася болтами.

◆ Продукти повинні бути перевірені та протестовані на наступні елементи після встановлення та перед введенням в експлуатацію.

▶ Перевірте, чи випала верхня фарба шафи і чи є шафа суха і чиста.

▶ Незалежно від механізму експлуатації електричних компонентів, гнучкий, і не повинно бути заклинання чи надмірної сили експлуатації.

▶ Чи відключення основних та допоміжних контактів основних електричних приладів є надійним та точним.

▶ Чи є співвідношення та полярність індикаторів та трансформатора.

▶ Чи добре підключення на шини і чи підтримує ізоляція, монтажні деталі та аксесуари встановлені твердо та надійно.

▶ Чи відповідає допоміжний контакт вимогам, чи правильна специфікація запобіжника запобіжника, чи відповідає значення налаштування реле вимог до проектування, і чи дія є надійною та точною.

▶ Чи відповідає контакт ланцюга вимогам електричної схематичної схеми.

▶ Чи відповідає система захисних ланцюгів вимогам.

▶ Використовуйте 500-вольт Мегохмметр для вимірювання значення опору ізоляції не менше 1 Мегохммет.

◆ Заходи безпеки для використання

(1). Цей продукт не встановлений до стіни, працює на одній стороні (передній бік) і підтримується з подвійними дверима. Тільки кваліфіковані фахівці можуть входити або відкрити канал технічного обслуговування та двері шафи для роботи, огляду та обслуговування.

(2). Повітряний перемикач через багато разів зробить основні контактні локальні опіки та вироблятимуть вуглецеві речовини, збільшують контактний опір, має бути регулярним обслуговуванням та відновленням повітряного вимикача відповідно до його інструкцій з експлуатації.

◆ Виробник повинен надати такі документи та аксесуари при постачанні:

Бування списку упаковки

▶ Сертифікат товару

▶ Інструкції щодо використання

▶ Звіт про фабричні тестування

▶ Відповідні електричні креслення

▶ Клавіші дверей шафи, робочі ручки та запасні частини, зазначені в договорі.

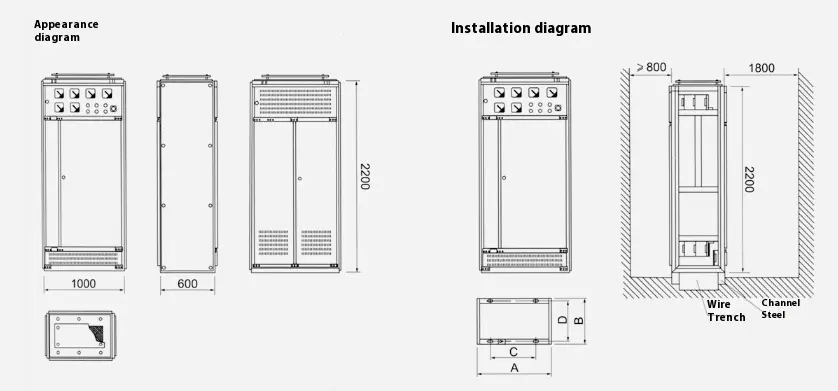

● Контур та встановлення схематичної схеми типу GGD типу змінного струму AC з низькою напругою шафи
