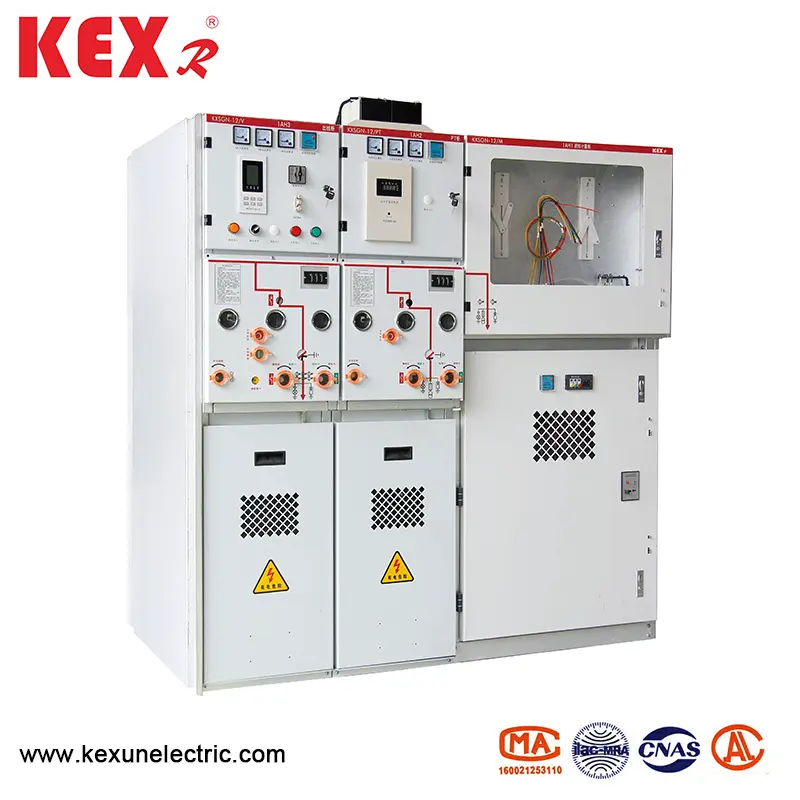

Суцільний ізольований закритий обладнання для перемикача напруги

Kexun - це постачальник, що спеціалізується на виробництві обладнання для передачі електроенергії та трансформації в Китаї. Солідольована ізольована обладнання для перемикача середньої напруги є одним із основних продуктів KEXR. Він використовує суцільний ізоляційний матеріал як основний ізоляційний засіб, що забезпечує ідеальну серію рішень для користувачів модернізації та розподілу живлення.
Модель: KXSGN-12
Бренд: KEXR

Надіслати запит

Опис продукту

● Огляд товару

Компанія KXSGN-12 Суцільна ізольована обладнання для вимикача середнього напруги має багато схем, таких як захист вимикача, захист трансформатора, управління навантаженням, комбінована електроенергія запобіжника, джерело живлення PT, підняття зчеплення шини тощо. Цей продукт може використовуватися як обладнання для розподілу мережевої мережі електроенергії, а також може використовуватися як обладнання для розподілу електроенергії для міського будівництва промислових та гірничих підприємств, з характеристиками багатофункції та універсальності.

Суцільне ізольоване обладнання закритого середовища вимикача приймає твердий ізоляційний матеріал як основне ізоляційне середовище, вакуумний перерив, провідний підключення, роз'єднувач, перемикач заземлення, основна шина, шина гілки та інші основні електричні схеми, загорнуті та упаковані з твердим ізоляційним середовищем в одну або кілька модулів з певними функціями, які можна комбінувати або розширювати знову і мати повну ізоляцію та жорсткість.

● Умови використання

Температура навколишнього середовища: -45 ~ 40 ℃

Максимальна висота: 4000 м

Максимальна середня температура: 35 ℃

Максимальна щоденна вологість: 95%

Максимальна щомісячна вологість: 90%

Максимальна сейсмічна інтенсивність: 8 клас

ПРИМІТКА: Суцільне ізольоване обладнання із закритим середнім напругою слід встановити в місці без пожежі, вибуху та насильницької вібрації.

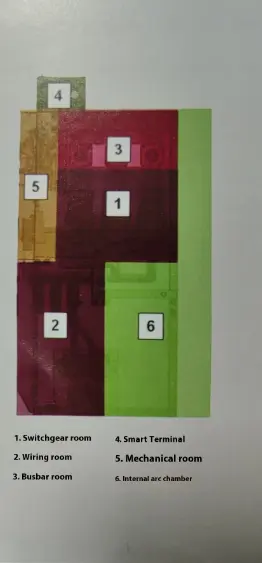

● Структура розпірки

Solid Insulated Closed Medium Voltage Switch Equipment

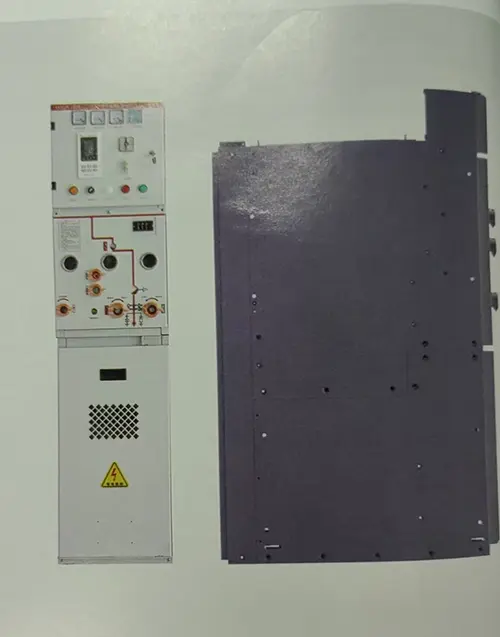

● Контурний розмір твердого ізольованого закритого обладнання для вимикача напруги

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Нижній тип ізоляції

Планувати	Ширина кабінету	Глибина кабінету	Висота шафи	Верхній захист
ПТ -вхідна лінія	450	940	1500	Збільшити 200
Вхідні та контур	375	940	1500	Збільшити 200
Перемикач взаємозв'язку	375	940	1500	Збільшити 200
Ізоляція взаємозв'язку	375	940	1500	Збільшити 200
Підйом на автобусі	375	940	1500	Збільшити 200
Традиційне вимірювання	750	940	1500	Збільшити 200
Компактний вимірювання	375	940	1500	Збільшити 200
Джерело живлення PT	450	940	1500	Збільшити 200
Базова станція управління та захисту	375	940	1500

◆ Верхній тип ізоляції

Планувати	Ширина кабінету	Глибина кабінету	Висота шафи	Накладний контур
ПТ -вхідна лінія	450	940	1800	Поглибити 260
Вхідні та контур	425	940	1800	Поглибити 260
Перемикач взаємозв'язку	425	940	1800	Поглибити 260
Ізоляція взаємозв'язку	425	940	1800	Поглибити 260
Підйом на автобусі	425	940	1800	Поглибити 260
Традиційне вимірювання	750	940	1800	Поглибити 260
Компактний вимірювання	425	940	1800	Поглибити 260
Джерело живлення PT	450	940	1800	Поглибити 260
Базова станція управління та захисту	375	940	1800

● Технічний параметр

◆ Технічні параметри розподільних пристроїв

Предмет			Одиниця	Дані
Номінальна напруга			KV	12
Оцінка частоти			KV	50
Оцінений струм			KV	630	1250
Номінальний рівень ізоляції	Частота потужності витримує напругу （ud） 1 хв.	Розрив	A	48
		Черговий	A	42
		Відносний	A	42
	Імпульс блискавки витримує напругу （вгору）	Розрив	A	85
		Черговий	A	75
		Відносний	A	75
Оцінений струм розриву короткого замикання （1SC）			A	25	31.5
Оцінений короткостроковий витримка струму （4S）			З	25	31.5
Номінальний піковий витримка струму （1p）			З	63	80
Номінальний струм закриття короткого замикання （пік） (1MA)			З	63	80
Клас захисту корпусу			З	IP4X
Метод роботи			Час	Тип зберігання енергії пружини

◆ Технічні параметри ізольованого перемикача заземлення

Предмет			Одиниця	Дані
Номінальна напруга			KV	12
Оцінений струм			A	630	1250
Оцінений короткостроковий витримка струму （4S）			З	25	31.5
Номінальний піковий витриманий струм				63	80
	Частота потужності витримує напругу （ud） 1 хв.	Фаза і земля	KV	42
		Розрив		48
	Номінальний імпульс блискавки витримує напругу （вгору）	Фаза і земля	KV	75
		Розрив		85
Механічне життя роз'єднувача (відключення)			Час	3000
Механічне життя заземлення (поза заземленням)			Час	3000
