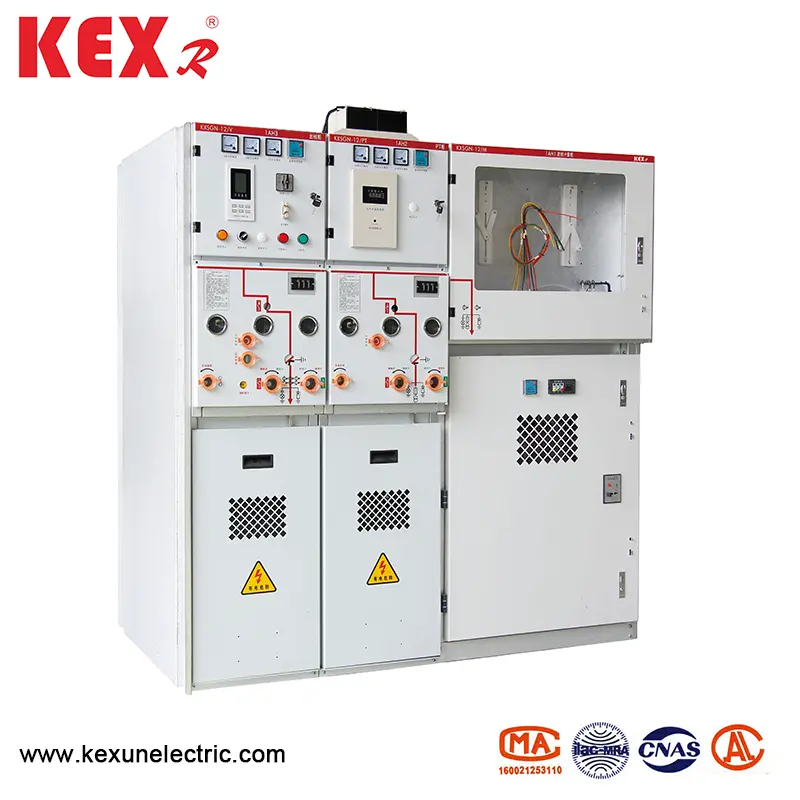

Мережева шафа з високою напругою

Kexun - це виробник, що спеціалізується на шафі з високою напругою кільцевих мережі в Китаї.
Його найбільш продаваний продукти KXSGN-12-SIS3-це суцільна ізоляція, повністю закрита розподільними пристроями. Він приймає модульну, повністю герметичну, повністю ізольовану та повністю металеву закриту структуру. Поверхня покрита провідним або напівпровідним екрануванням шару, який може бути безпосередньо і надійно заземлений.
Модель: KXSGN-12-SIS3
Бренд: KEXR

Надіслати запит

Опис продукту

● Функція дизайну

I Модульна інтегрована основна схема з ручним та електричним роз'єднувачем три станції.

▶ У положенні заземлення, що закривається, спостерігається видимий перелом розмежування три станції, а роз'єднувач та перемикач заземлення можуть швидко відкритись і закрити струм короткого замикання.

▶ Епоксидна смола, ізольована повітряна камера, запечатана трьома ізоляційними перемикачами, може тиснути на сухе повітря на 0,04 мПа. Він оснащений манометром для моніторингу внутрішнього тиску в Інтернеті, щоб запобігти витоку та екстравазації, а також для захисту ізоляційного вимикача та перемикача заземлення.

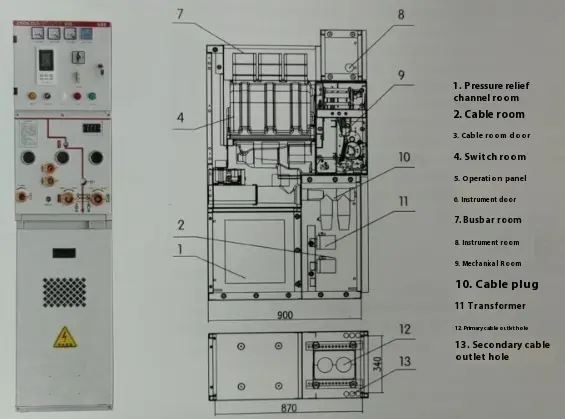

● Структурний вимір

High Voltage Ring Network Cabinet

● Верхній ізольований малюнок вимірювання

Планувати	Ширина кабінету	Глибина кабінету	Висота шафи	Накладний контур
ПТ -вхідна лінія	450	900	1600	Поглибити 260
Вхідні та контур	425	900	1600	Поглибити 260
Перемикач взаємозв'язку	425	900	1600	Поглибити 260
Ізоляція взаємозв'язку	425	900	1600	Поглибити 260
Підйом на автобусі	425	900	1600	Поглибити 260
Традиційне вимірювання	750	900	1600	Поглибити 260
Компактний вимірювання	425	900	1600	Поглибити 260
Джерело живлення PT	450	900	1600	Поглибити 260
Базова станція управління та захисту	425	900	1600	Поглибити 260

● Таблиці технічних параметрів

Technical Parameter Breaker

Предмет		Одиниця	Дані
Номінальна напруга		KV	12
Оцінка частоти		Гц	50
Номінальний рівень ізоляції	1 м робочої частоти витримує напругу	KV	42
	Імпульс блискавки витримує напругу	KV	75
Оцінений струм		A	630	1250
Оцінений струм розриву короткого замикання （1SC）		З	20 35	31.5
Оцінений струм закриття короткого замикання （пік）		З	50 63	80
Номінальний піковий витриманий струм		З	50 63	80
Оцінений короткостроковий витримка струму		З	20 25	31.5
Оцінений короткочасний поточний час розриву		Час	30	30
Оцінений короткочасний поточний тривалий час		S	4
Оцінка експлуатаційної послідовності	Автоматичне повторне перерозподіл		OFF-0.3S-OFF-180-ONFF
	Неавтоматичний повторний		OFF-0.3S-OFF-180-ONFF
Механічне життя		Час	3000
Оцінений струм розриву одного конденсаторного банку		A	630
Оцінений струм розриву B Bank конденсатора B		A	400

◆ Технічні параметри перемикача навантаження (блок C)

Предмет	Одиниця	Дані
Оцінений струм	A	630
Оцінений короткий замикання за межами струму	З	50
Оцінений короткостроковий витримка струму	Ka/s	20/4
Перемикач навантаження Механічне життя	Час	10000
Перемикач навантаження Електричне життя	Час	10000

◆ Технічні параметри перемикача навантаження (блок C)

Предмет	Одиниця	Дані
Оцінений струм	A	125
Оцінений струм розриву короткого замикання	З	31.5
Оцінений струм закриття короткого замикання	З	80
Оцінений струм передачі	A	3150

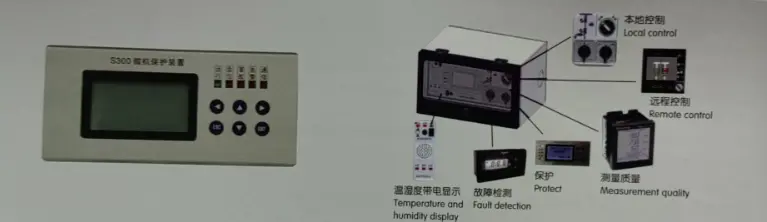

● Термінал розвідки з мережевим шафою з високою напругою

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 серія кабінету з високою напругою кільцевого мережі приймає багатофункціональний інтелектуальний термінал протекторного протекторного, який є новим поколінням багатофункціонального керування експлуатацією та обладнанням захисту, розробленим KEXR, інтегруючим інтелектуальним керуванням експлуатацією, реальністю первинної схеми, реальністю мікрококомп'ютера, монітором перемикання та іншими вологістю. Його зовнішній вигляд вишуканий і красивий, що спрощує панель шафи комутатора, зменшує загальний об'єм твердої ізоляційної шафи, ефективно покращує ефективність зовнішньої установки та покращує якість розподільних пристроїв.
