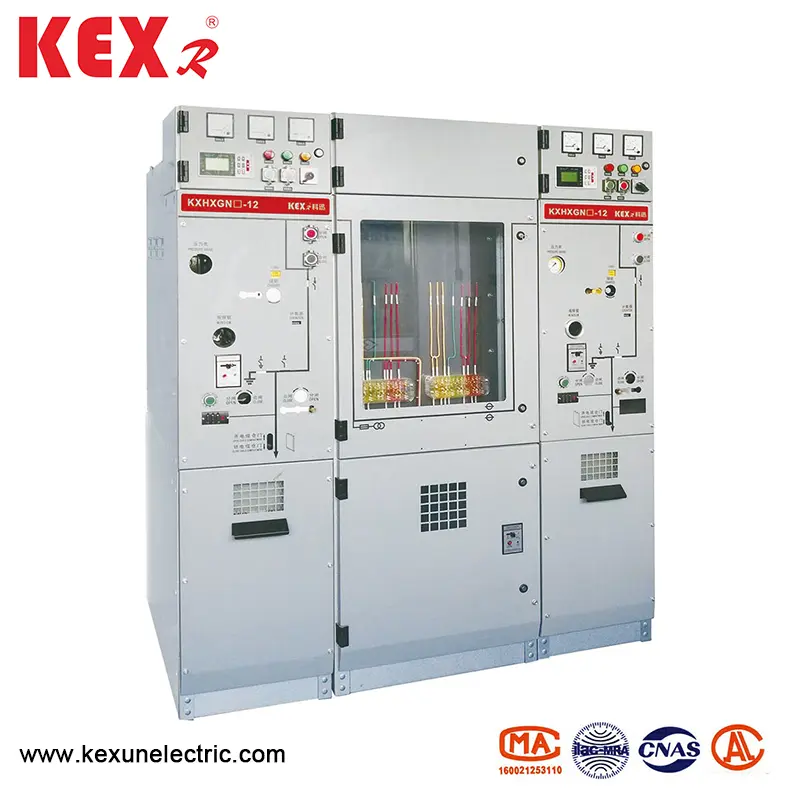

Шафа з високою напругою

Як відомий виробник шафи з високою напругою кільця в Китаї, HXGN (H) Kexun (H) □ -12 Series Products має характеристики простої структури, гнучкої роботи, надійного замикання та зручної установки та може забезпечити задовільні технічні рішення для різних додатків та різних користувачів.
Модель: HXGN (H) □ -12
Бренд: KEXR

Надіслати запит

Опис продукту

● Огляд товару

Шафа з високою напругою кільця, виготовлена Kexun, приймає технологію розширеного зондування, інформаційні технології та просту та гнучку схему конфігурації для задоволення постійно мінливого попиту на ринку, а також відповідає вимогам інтелекту силової сітки.

Натисневий шафа HXGN (H) □ -12 Кільце з високою напругою підходить для промислових та цивільних кабельних кільцевих мереж та проектів з розповсюдження мережевих терміналів. Як прийняття та розповсюдження електроенергії, він особливо підходить для розподілу електроенергії в міських житлових районах, невеликих вторинних підстанціях, перемикаючих станціях, кабельних гілках, підстанціях типу коробки, промислових та гірничих підприємств, торгових центрів, аеропортів, метро, генерації вітру, лікарень, стадіонів, залізниць, тунелів та інших місць.

HXGN (H) □ -12 відповідає вимогам відповідних національних стандартів, стандартів електроенергії, міжнародних стандартів та інших стандартів. Його комутатори та основні електричні компоненти - це інтегровані модулі, а провідні частини між фазами інкапсульовані твердою ізоляцією. Екрановані кабельні роз'єми використовуються для зовнішньої електропроводки, а екрановані ізольовані шини використовуються для з'єднувальних шин функціональних одиниць. Тому безпека використання значно покращується. У той же час, його експлуатаційний механізм приймає весняний механізм, а його механічне життя - понад 10000 разів. Весь робочий стан та стан обладнання можна контролювати віддалено та без нагляду. Це чудовий пристрій розподілу живлення.

У кабінеті можна вибрати такі одиниці для формування економічного та практичного блоку живлення: вакуумний вимикач (630A, 20-25KA); Блок перемикача вакуумного завантаження (630, 20-25Ka).

● Таблиці технічних параметрів

◆ Кабінет вимикачів

Предмет			Одиниця	Дані
Номінальна напруга			KV	12
Оцінка частоти			Гц	50
Оцінений рівень інсоляції	1 хв. Частота потужності витримує напругу	Земля, чергується	KV	42
		Ізоляційний перелом		48
	Блискавка Імпульс витримує напругу (пік)	Земля, чергується	KV	75
		Ізоляційний перелом		85
	1 хв. Частота живлення витримує напругу контрольного циклу (на землю)		KV	2
Оцінений струм			A	630
Оцінений короткостроковий витримує струм (віртуальне значення)		Головний контур/перемикач заземлення	З	24/4
		Ґрунтовна петля з'єднання	З	21,7/4с
Номінальний піковий витриманий струм		Головний контур/перемикач заземлення	З	63
		Ґрунтовна петля з'єднання	З	54.5
Оцінений струм та часи розриву короткого замикання			Ка/час	25/30
Оцінений струм закриття короткого замикання (пік)			З	63
Рейтингове струм зарядки кабелю			A	25
Оцінка роботи вимикача				0-0.3S-CO-180S-CO
Механічне життя	Перемикач розриву /ізоляції		Час	10000/3000
Ступінь IP	Запечатана коробка			IP67
	Оболонка для вимикачів			IP4X
Газовий тиск	Рівень зарядки газу (20 ℃, тиск калібру)		MPA	0.02
	Рівень функції GAS Min (20 ℃, тиск калібру)		MPA	0
Ущільнюваність	Річний рівень витоку		%/Рік	≤0,05

◆ Шафа перемикача завантаження

Предмет			Одиниця	Дані
Номінальна напруга			KV	12
Оцінка частоти			Гц	50
Оцінений рівень інсоляції	1 хв. Частота потужності витримує напругу		KV

	Блискавка Імпульс витримує напругу (пік)		KV

	1 хв. Частота живлення витримує напругу контрольного циклу (на землю)		KV	2
Оцінений струм			A	630
Оцінений короткостроковий витримує струм (віртуальне значення)		Головний контур/перемикач заземлення	З	24/4
		Ґрунтовна петля з'єднання	З	21,7/4с
Номінальний піковий витриманий струм		Головний контур/перемикач заземлення	З	63
		Ґрунтовна петля з'єднання	З	54.5
Оцінений струм закриття короткого замикання (пік)		Перемикач завантаження/заземлення	З	63
Рейтинг активного навантаження, що перериває струм			A	630
Оцінений струм переривання закритого циклу			A	630
5%рейтингового переривання активного навантаження			A	31.5
Рейтингове струм зарядки кабелю			A	10
Оцінений активний час розриву навантаження			Час	100
Порушення струму несправності			А/час	31,5/10
Переривання струму зарядки ланцюга та кабелю при струмі несправності землі.			А/час	17.4/10
Механічне життя	Перемикач розриву /ізоляції		Час	10000/3000
Ступінь IP	Запечатана коробка			IP67
	Оболонка для вимикачів			IP4X
Газовий тиск	Рівень зарядки газу (20 ℃, тиск калібру)		MPA	0.02
	Рівень функції GAS Min (20 ℃, тиск калібру)		MPA	0
Ущільнюваність	Річний рівень витоку		%/Рік	≤0,05

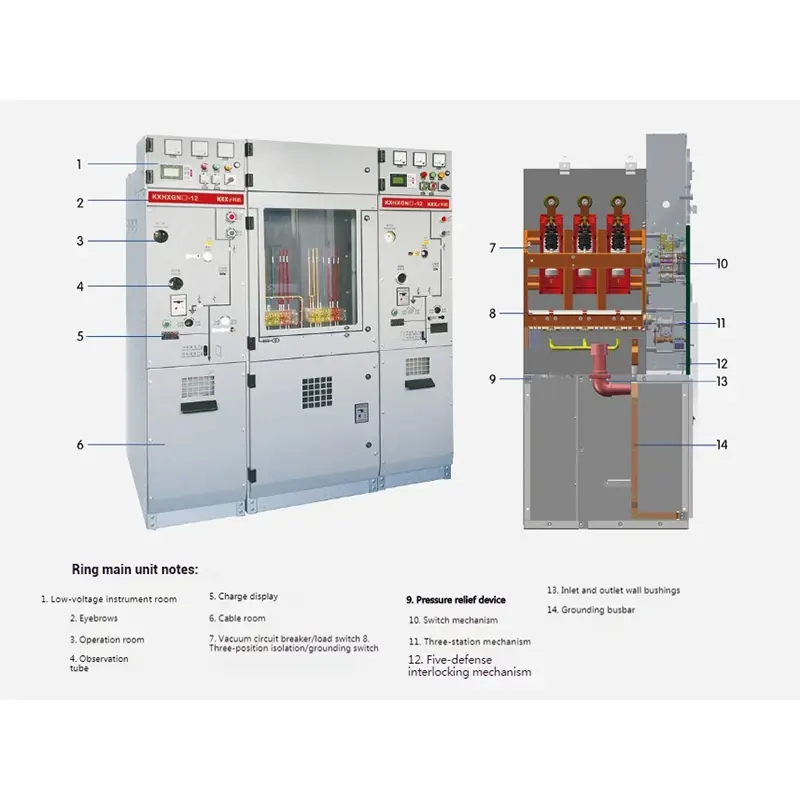

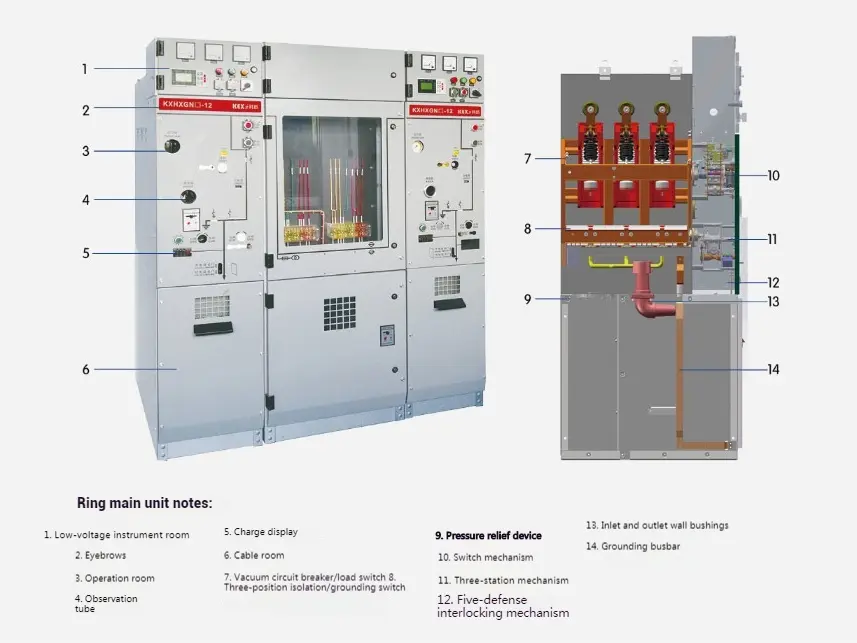

● Структура продукту

High Voltage Ring Net Cabinet

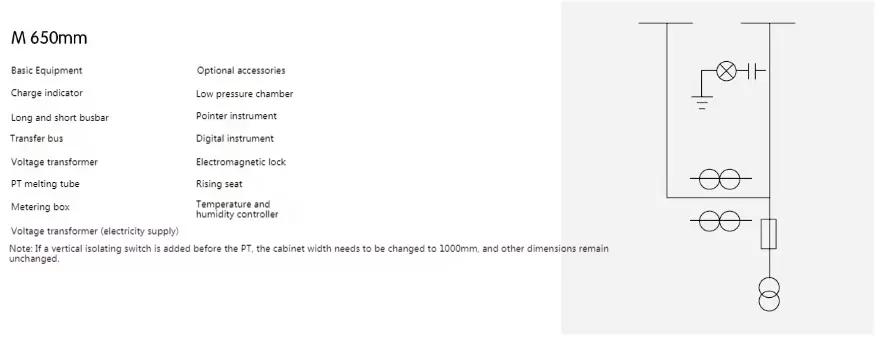

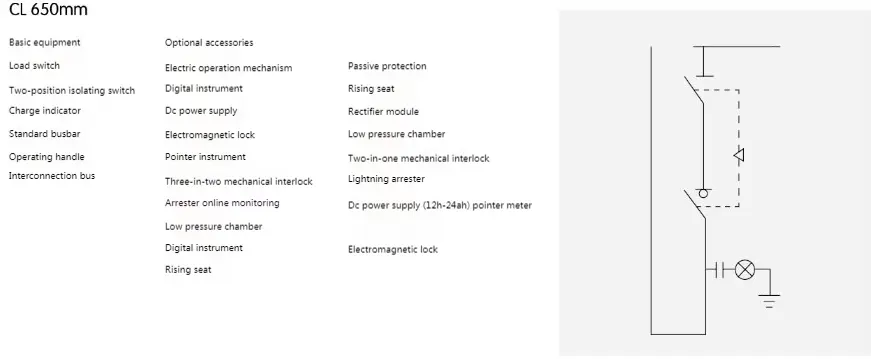

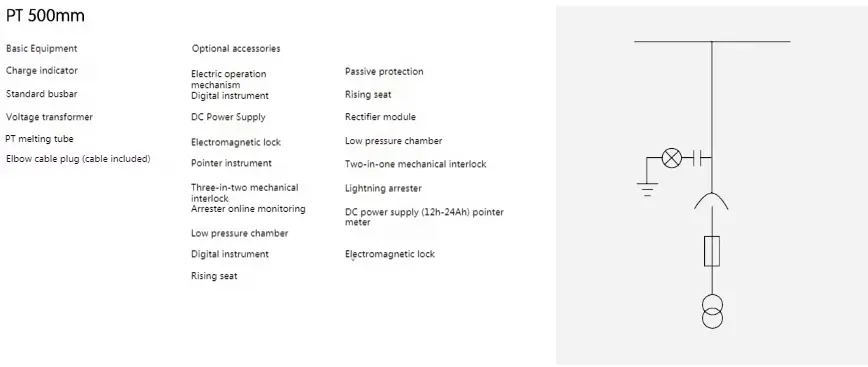

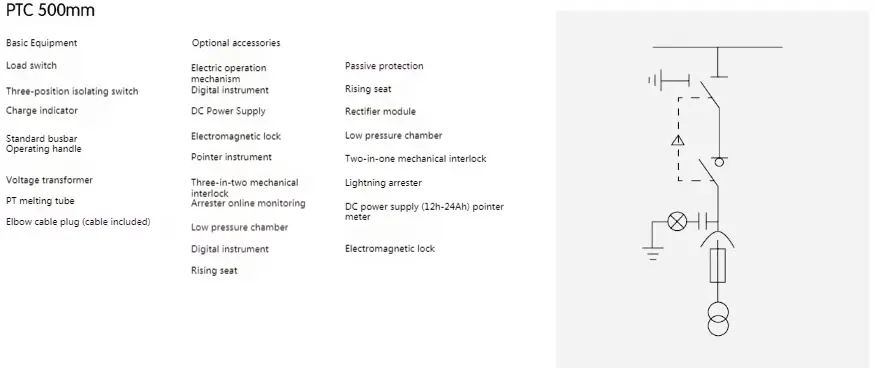

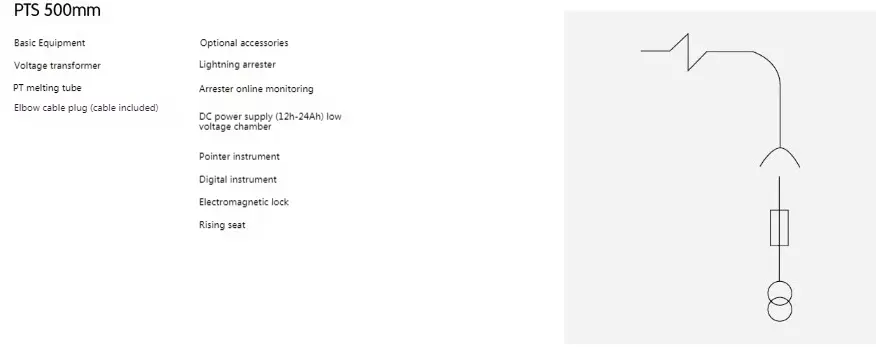

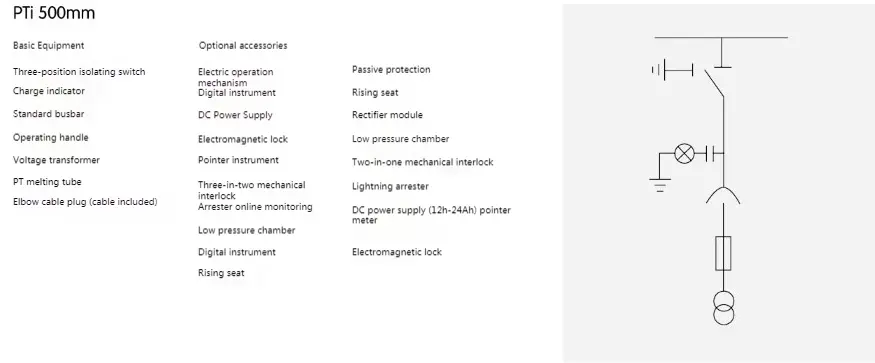

● План розподілу шафи з високою напругою

High Voltage Ring Net Cabinet

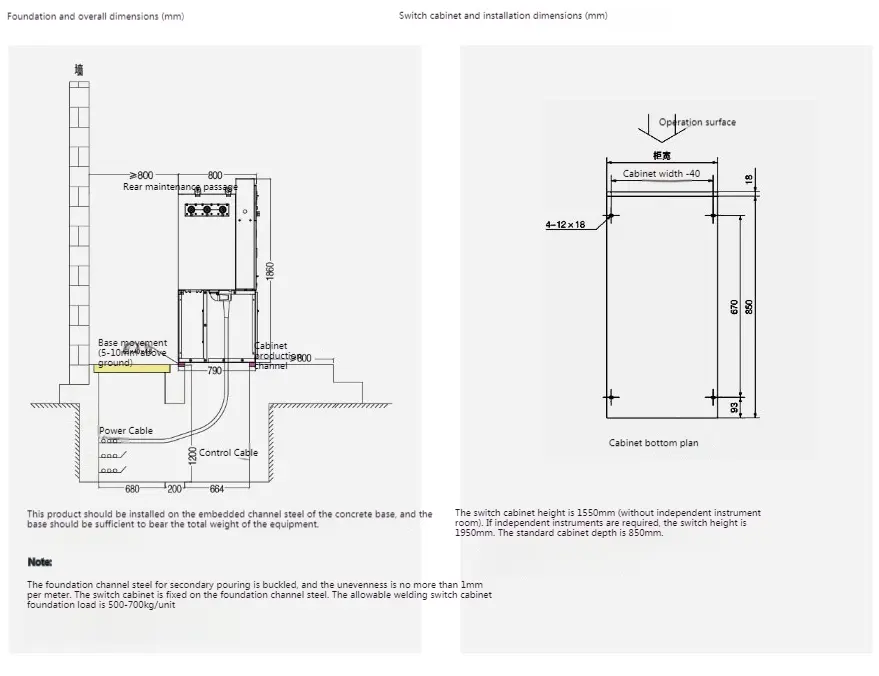

◆ Інструкції з установки

High Voltage Ring Net Cabinet
