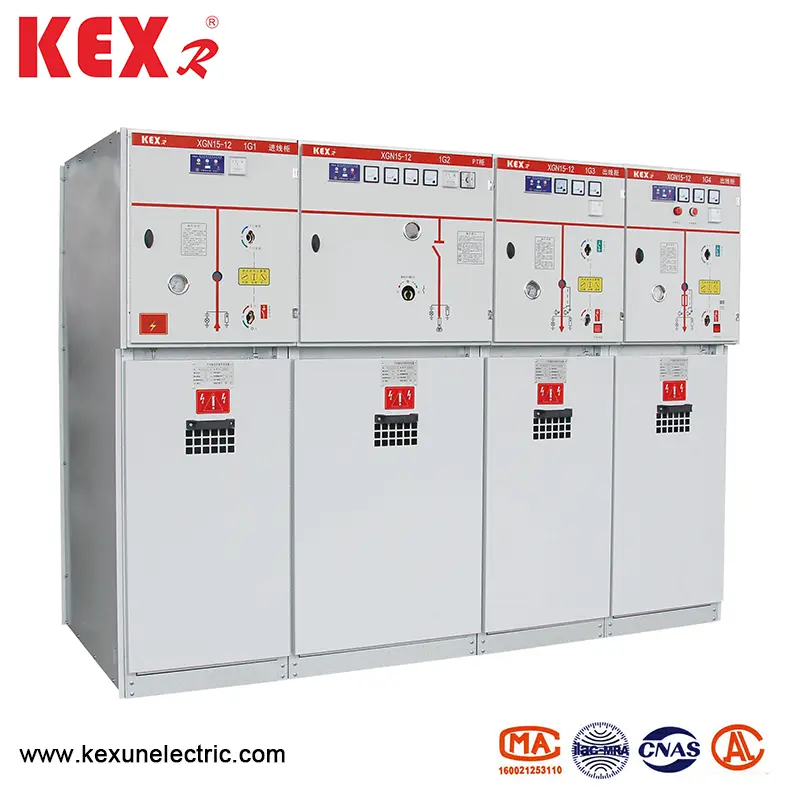

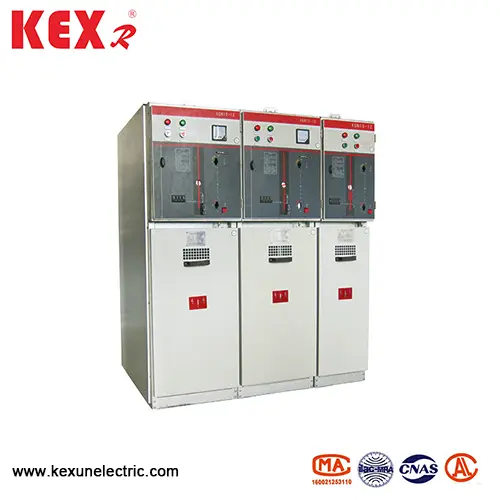

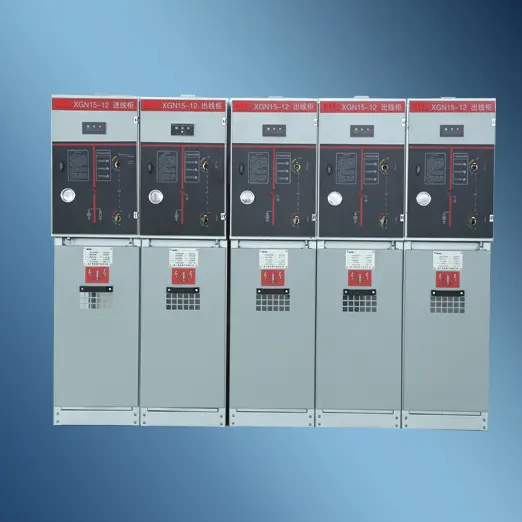

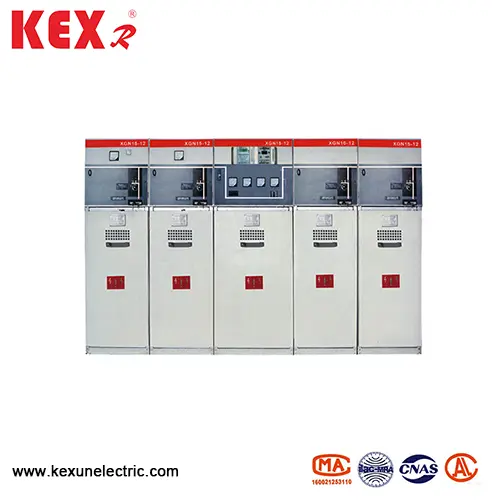

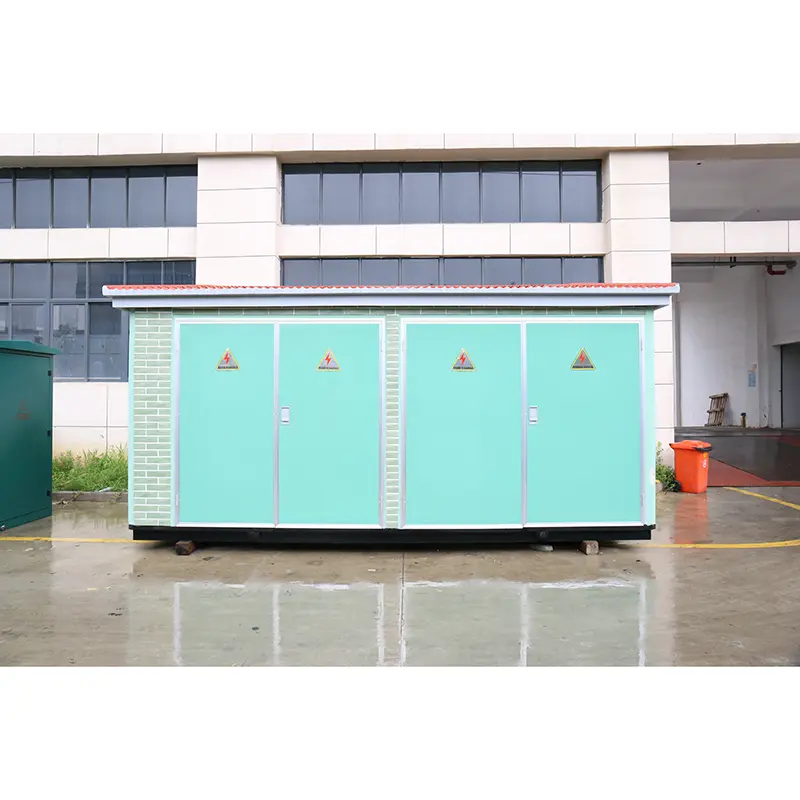

Основний блок гексафториду кільця

● Основна програма

Основна одиниця XGN15-12 Type Hexafluoride Ring, що підходить для енергетичних систем AC 50 Гц та 12 кВ, широко застосовується в промислових та цивільних кабельних кільцях та проектах живлення, особливо підходящих для міських житлових районів, невеликих вторинних підстанцій, перемикаючих станцій, промислових та гірських підприємств, торгових кадрів, аеропортів, підводних сил, покоління вітру, госпіталів, госпіталів, госпіталів.

● Умови використання

▶ Висота: ≤ 1000 м. (Якщо є спеціальні вимоги, вкажіть їх під час замовлення)

▶ Температура навколишнього середовища: -25 ~ 40 ℃

▶ Середньодобова відносна вологість: ≤95%

▶ Середня щомісячна відносна вологість: ≤90%;

▶ Ступінь ударної стійкості: 8 градусів

I

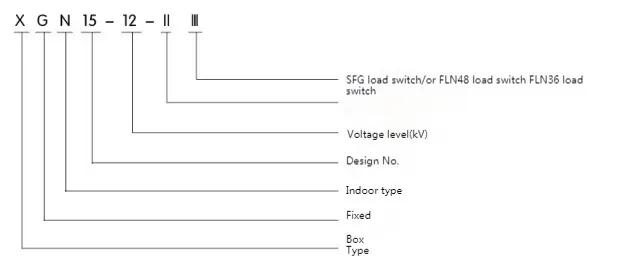

● Модель та значення

● Критерії відповідають

XGN15-12 Тип шестикутного кільця Головний одиниця відповідає наступним критеріям:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Технічні параметри та розмір

● Структура та основні компоненти шафи навантаження

◆ XGN15-12 Тип гексафторидного кільця Основна конструкція одиниць: Кімната шини+Кабель для вимикача+Кабельна машина+механізм перемикання та механізм перемикання та зал управління низькою напругою

◆ Перемикач завантаження

У кімнаті комутатора встановлений перемикач завантаження на три станції. Оболонка вимикача навантаження виготовлена ​​з епоксидної смоли і наповнена гексафторидом сірки (SF). ) Газ - це ізоляційне середовище, а SF може бути встановлений у приміщенні комутатора відповідно до вимог клієнта. Лічильник щільності газу або вимірювання щільності газу з контактом тривоги.

◆ Кабельна кімната

Шафа навантаження має достатню кількість кабельних приміщень, яка в основному використовується для з'єднання кабелю, так що одноядерні або триядерні кабелі можуть бути підключені простими незабрудненими кабельними головами, і в той же час блискавка, трансформатор струму, нижній перемикач заземлення та інші елементи можуть бути встановлені в достатньому просторі. Відповідно до стандартної конструкції, у дверях шафи є вікно спостереження та пристрій блокування безпеки, а нижня пластина кабельної кімнати оснащена ущільнювальною кришкою та кабельним затискачем із опорною рамою відповідного розміру. Нижня пластина та вхідна дверна рама кабельної кімнати можна зняти, щоб полегшити установку кабелю.

◆ Механізм замішування, механізм замикання та контрольна кімната низького тиску

Кімната з низькою напругою з блокуванням відіграє роль панелі управління одночасно. Камера з низькою напругою оснащена механізмом роботи пружини з індикатором положення, механічним блокуванням та пристроєм, а також може бути оснащена допоміжними контактами, тривалою котушкою, механізмом аварійного витягування, ємнісним живим дисплеєм, блокуванням ключів та електричним операційним пристроєм. У той же час простір у камері низької напруги також може бути обладнаний ланцюгом управління, вимірювальним приладом та захисним реле. Шафа шириною 750 мм має дві однакові камери низької напруги, які можуть бути обладнані більшою кількістю аксесуарів. Весь шафа перемикача XGN15 можна розділити на дві частини, верхня частина шафи включає в себе шину, вимикач навантаження, механізм роботи та кімнату з низькою напругою, яка відокремлена від нижньої кабельної кімнати. Тому обладнання, встановлене у верхньому блоці, може бути безпечно та зручно ремонтувати та реформуватися, і весь верхній блок може бути замінений.

◆ Автобусна кімната

Автобусна кімната розташована у верхній частині шафи. У автобусній кімнаті основні автобуси з'єднані між собою і проходять через весь ряд шаф перемикання

◆ Основні компоненти OFXGN15-12 Тип шестикутного кільця Основний блок кільця

▶ FLN36 Switch розробляється та виробляється компанією шляхом впровадження іноземних технологій та відповідно до вимог внутрішньої енергетичної системи.

▶ Перемикач навантаження має три стани: закриття, відкриття та заземлення. Динамічні та статичні контакти перемикача навантаження розміщуються в штампувальній оболонці епоксидної смоли із армованою структурою та SF. Газ - це гасіння дуги, а тиск повітря становить 14BAR. Кожен вимикач навантаження герметизований і без технічного обслуговування, а барометр можна вибрати окремо. Типовий метод установки перемикача навантаження в мережевій шафи кільця полягає в тому, щоб розмістити сталевий перегородки між кабельною кімнатою та шиною та встановити його горизонтально. Цей метод установки виділяє автобусну кімнату від кабельної кімнати для задоволення найсуворіших вимог безпеки для експлуатації та обслуговування. Якщо дуга з’явиться всередині, на задній частині оболонки навантаження є структурна слабка точка, яка буде змита, а потім клапан дугового розряду на шафі буде змиватися, а надлишковий потік повітря буде керуватися поза шафою.

▶ Перемикач навантаження має два механізми робочих механізмів: Одинична пружина діюча механізм (K-Type) та механізм експлуатації подвійної пружини (тип А), електричний механізм може бути доданий до двох вищезазначених механізмів роботи для реалізації віддаленого електричного управління.
