Всі укульовані укусованого газового шафи

● Умови використання

KXMR6-12 Тип Весь укулений газовий шафа підходить для різних середовищ, таких як висока та низька температура (+40 ℃ ~ -40 ℃), вологість, пил, забруднення солі, міни та висота (1000 м), короткочасне занурення у воду протягом 24 годин не впливає на використання.

Примітка. Якщо висота вища, будь ласка, вкажіть конкретну висоту.

● Особливості продукту

▶ KXRM6-12 Усі укусові газовий шафа використовують газ SF6 як гасіння дуги та ізоляційного середовища.

▶ шафа повністю запечатана та утеплена; Шина, вимикачі та живі деталі повністю закриті в оболонці з нержавіючої сталі.

▶ Порожнина наповнена газом 1,4BAR SF6, а рівень захисту досягає IP67: Весь пристрій комутатора повністю не впливає на зовнішні умови навколишнього середовища, що може забезпечити нормальну роботу перемикача навіть у екстремальних випадках, таких як короткочасне занурення води, а продукт не працює для життя.

I

▶ Усі шафи мають надійні канали безпечного тиску, що може забезпечити особисту безпеку операторів навіть у крайніх випадках.

▶ Шафа поділяється на два типи: комбінація фіксованих одиниць та розширювана комбінація одиниць.

▶ Розмір KXRM6-12 Весь закритий ізольований газовий шафа зручно для встановлення, і він може бути придатним для місць з вузьким простором та поганими умовами навколишнього середовища.

▶ Кабінет може бути обладнаний електричними пристроями дистанційного керування та моніторингу відповідно до різних потреб користувачів.

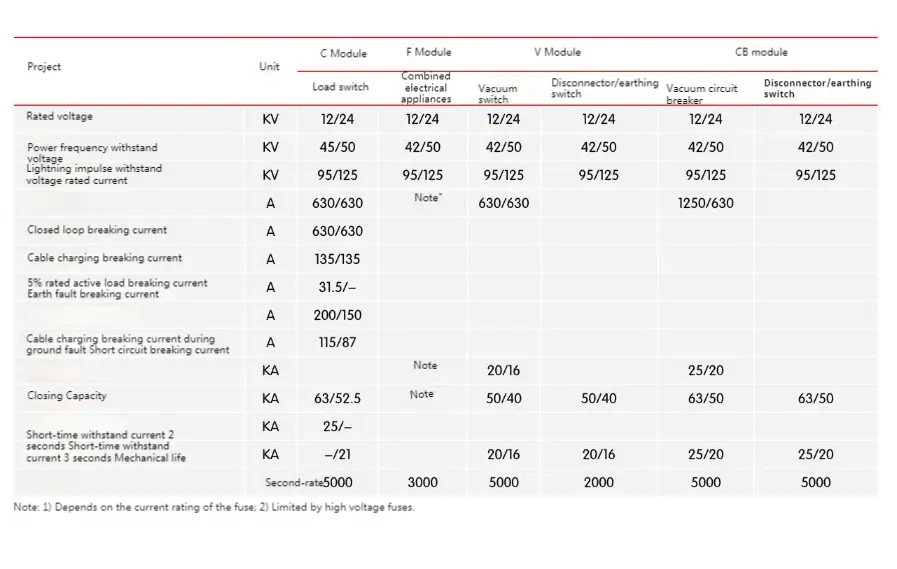

● Технічний параметр

● Захист трансформаторів та ліній

KXRM6-12 ВСІ укладеному укуленому газовому шафному блоці комбінованого типу забезпечує два режими захисту трансформатора, а саме комбінований апарат запобіжника перемикача навантаження та вимикач із захистом реле.

1. Захист трансформаторів-це комбінація перемикача та навантаження на високу напругу, що обмежує струм. Кімната запобіжника буде встановлена ​​за окремим заблокованим корпусом, розташованим в передній частині пристрою. Перемикач навантаження використовує механізм зберігання енергії пружини, який може бути запущений нападником запобіжника.

2. У порядку полегшення заміни запобіжника операційна ручка може бути використана для видалення кінцевої кришки запобіжної камери. Попередній механізм зворотного запобіжника попередньо розміщений, що забезпечує водонепроникну продуктивність усієї системи.

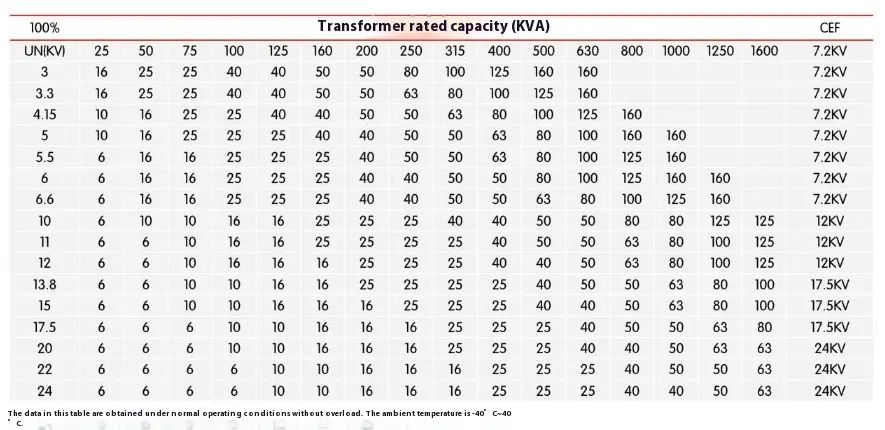

● Таблиця порівняння запобіжників та трансформаторів

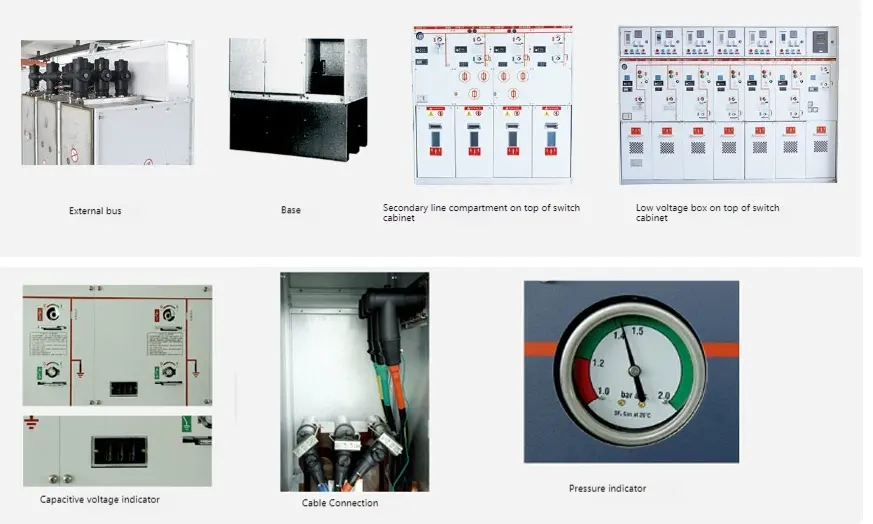

● Додаткові аксесуари

◆ Допоміжний контакт

Усі вимикачі навантаження та вимикачі можуть бути обладнані 2NO+2NC, що вказує на положення комутатора. Паралельна котушка для поїздки (змінного струму або постійного струму) може бути встановлена ​​на перемикачі трансформатора та вимикача, а компонент управління низькою напругою розташований за передньою панеллю.

◆ Індикація напруги

Індикатор ємнісної напруги показує, заряджається втулки чи ні, а розетка на ній може бути використана для ядерної фази.

◆ Індикатор короткого замикання та заземлення

Для полегшення місця несправності модуль кабелю може бути обладнаний індикаторами короткого замикання та заземленням для простих виявлення несправностей.

◆ Електрична робота

Це стандартна схема ручного механізму роботи кабельного вимикача та блок трансформатора. Ви також можете встановити електричний механізм роботи. Кабельні вимикачі, вимикачі вакуумних вимикачів та перемикачі заземлення керуються механізмами, розташованими за передньою панеллю. Усі вимикачі та вимикачі можна керувати роботою ручки (стандартна конфігурація), або можуть бути оснащені механізмом роботи двигуна (аксесуарами). Однак перемикач заземлення може працювати лише вручну, і налаштовано механізм з можливістю закрити струм несправності.

◆ Кабель

Встановлено стандартні втулки відповідно до DIN47636. Усі втулки мають однакову висоту від землі і захищені пластиною кабельної кімнати. Деякі кришки плит можуть бути замкнуті за допомогою заземлення, а спеціальні плитки з подвійним кабельним приміщенням також можуть використовуватися для подвійних вхідних ліній кабелю.

◆ Індикатор тиску

Зазвичай оснащений індикатором тиску, який утворюється за допомогою датчика. Крім того, можуть бути забезпечені електричні контакти для позначення зниження тиску.

◆ КЛЮЧ Блокування

Ключові замки для вимикачів, вимикачів навантаження та перемикачів заземлення можуть бути встановлені. Він може бути обладнаний замикаючим замикаючим напівшертом, який підходить для вимикачів, вимикачів навантаження та перемикачів заземлення.

◆ Угасовка

Усі мережеві одиниці можуть бути оснащені арештотами ARC. Коли виникає вперед, арештори дуги автоматично закриваються на вхідній втулці, включаючи модулі D, DE і V, і всі кабельні модулі можуть бути оснащені арештом дуги. Вони повинні замовити з пристроєм і не можуть його змінити. Дія гасіння дуги може бути вказана цим методом, а електричні контакти в шафі SF6 підключені до клеми за передньою панеллю.

● Опис програми

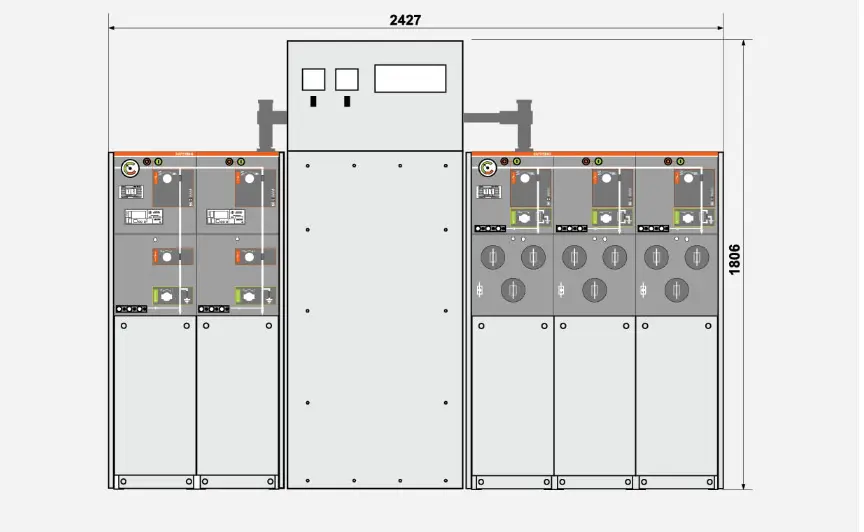

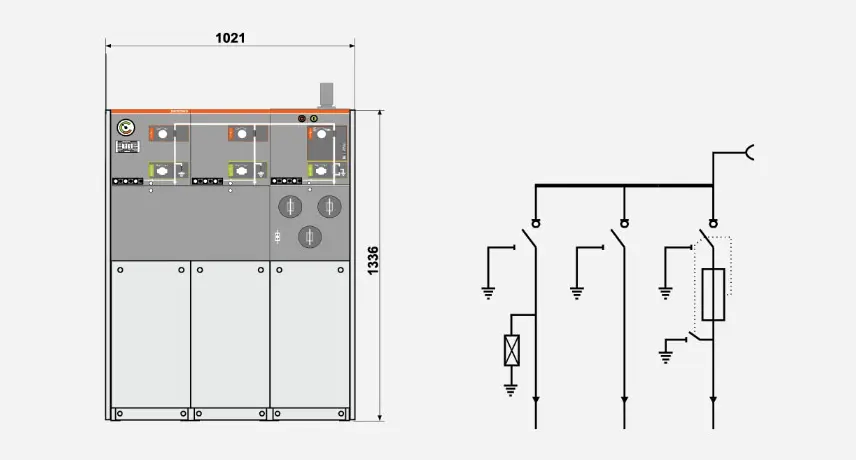

◆ Схема 1 SA+CCF+

Встановіть блискавку на автобусі і залиште його для розширення.

Примітка. Кількість блоків комутаторів не повинна бути менше 3.

◆ Схема 2 CCF+

Встановіть блискавку в вхідну лінію та резервуйте розширення.

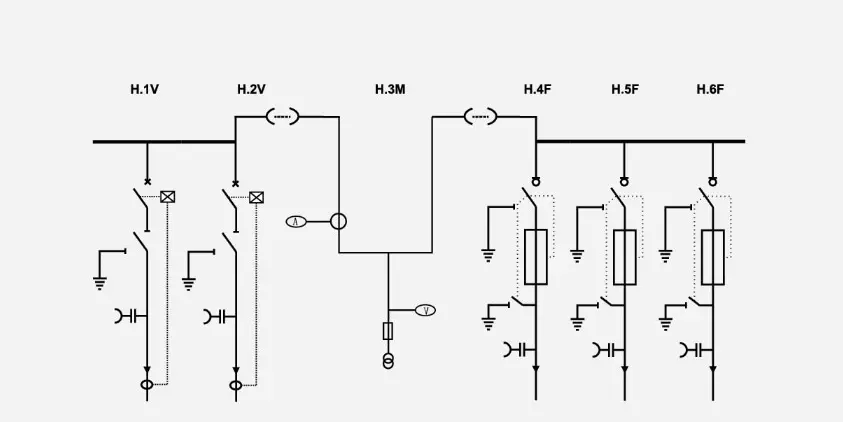

◆ Схема 3 W+M+FFF

Обчислення з боку високого тиску
