Основний блок із захисту від охорони навколишнього середовища

● Особливості продукту

▶ Широкий діапазон застосування: Основний пристрій ізольованого газового кільця для захисту навколишнього середовища не використовує жодного токсичного та шкідливого газу, що визначає безпеку середовища використання. Будь то в підвалі, в тунелі, на кораблі чи в різних умовах всередині та зовні. Внутрішня частина складу високого тиску може бути наповнена сухим повітрям або азотом, що підходить для безпечного використання в суворих умовах, таких як на великій висоті, сильна піщана буря, низька температура, сильна застуда, високі вимоги до захисту навколишнього середовища, місця частого експлуатації, безпечні вибухові місця, високий соляний туман та конденсація. Повністю ізольований і повністю закритий, він підходить для того, щоб обладнання продовжувало працювати після вжиття деяких заходів з очищення та сушіння після короткого періоду припливу води.

▶ Необхідне обслуговування: HXGN (H) □ -12 Тип Захист навколишнього середовища Захист газоізоляційного кільця Основний пристрій знаходиться у повністю герметичному стані, за винятком високостільної частини механізму експлуатації, так що можна уникнути очищення та обслуговування, а вартість експлуатації та обслуговування може бути зменшена. Шафа -комутатор має високий ступінь автоматизації, а функція виявлення в Інтернеті повідомить користувача про роботу обладнання в режимі реального часу. Це сприятливіше для автоматизації мережі розподілу. Зменшити вручну вартість експлуатації та виробничі витрати на електроенергетичні підприємства.

▶ Висока безпека: Ідеальна система замикання, трифазна ізоляційна перелом чітко видно, уникаючи аварій з питань мізерції. Скасований SF. Застосування газу. Посилити структуру міжфазної ізоляції, щоб уникнути міжфазного або багаторічного короткого замикання, щоб розширити або викликати аварії вибухів. Вакуумний переривник із захистом від вибуху та екологічного захисту газової шафи вакуумно приймає, а твердий герметичний полюс має додаткові захисні показники для перемикання.

▶ простота роботи: перемикач заземлення розмежування має лише одну робочу ручку, тому немає необхідності ідентифікувати та турбуватися про помилки. Коли вимикач працює, робоча ручка перемикача заземлення роз'єднувача не може керуватися, і немає необхідності у складній технічній підготовці, що робить операцію надзвичайно простою та запобігає помилку операції. Суцільний полюс ущільнювача утворена за допомогою процесу APG епоксидної смоли, який має чудові електричні та механічні властивості

▶ Суцільна герметична полюс є ключовою частиною перемикача, яка є і ізоляційною частиною, і частиною підшипника. У той же час він відповідає технічним вимогам тепловідповідачів, стійкості до холоду, стійкості до розтріскування, високої механічної міцності та хорошої сили ізоляції.

▶ Одиночна конструкція шафи приймає загальну ізольовану шину та кабельну пробку, виготовлену професійними виробниками кабельних аксесуарів. Ревізовій пристрої можна зібрати на місці та розширити за бажанням, що дозволяє уникнути незручностей транспорту та установки, спричинених кількома групами шаф. Звичайно, комбіновані шафи також можуть бути надані за запитом.

▶ чітко видимий реальний перелом ізоляції.

▶ Вся серія продуктів розроблена єдиним чином, забезпечуючи різноманітні типи шафи (вимикач, вимикач навантаження, PT, шина, штанга шини тощо), необхідні користувачам, а геометричні розміри повністю послідовні.

▶ Шафа -комутатор має інтелектуальні інтерфейси та положення встановлення датчиків, які можуть відповідати вимогам розумної сітки після оснащення інтелектуального обладнання.

▶ Головний автобус приймає стандартний силіконовий гумовий сухий автобус.

▶ Роз'єднувач приймає роз'єднувач три станції, який встановлюється на стороні шини.

I

Визначає, що він може повністю замінити мережеву шафу для комутатора SF6.

● Умови використання

◆ Температура: -25 ~ 45 ℃

◆ Максимальна щоденна температура: 35 ℃

◆ IP -ступінь: заряджене ущільнення кузова IP67, Switch Chainet Shell IP4X

◆ Навколишнє повітря основного пристрою ізольованого газу, що захищає навколишнє середовище, не повинно бути очевидно забрудненим корозійним горючим газом та водяною парою.

◆ Немає часто насильницького вібраційного місця, а сувора конструкція під суворими частинами відповідає різним вимогам.

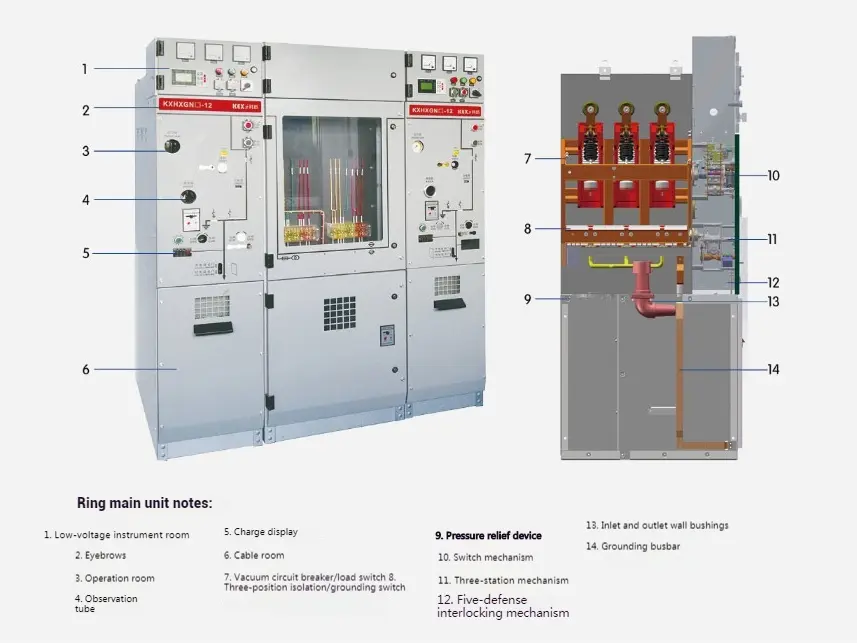

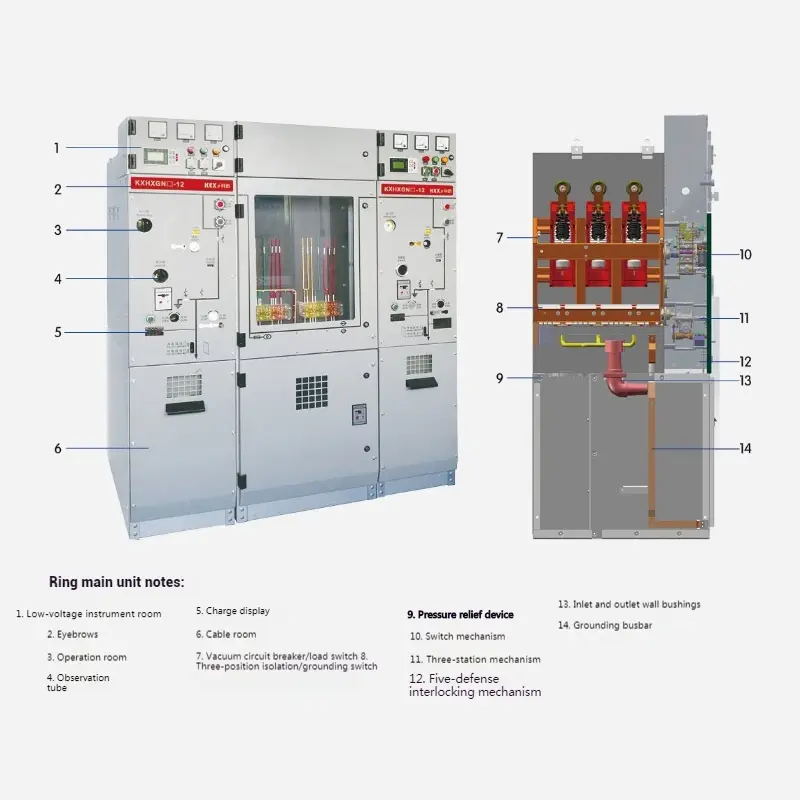

● Структура шафи

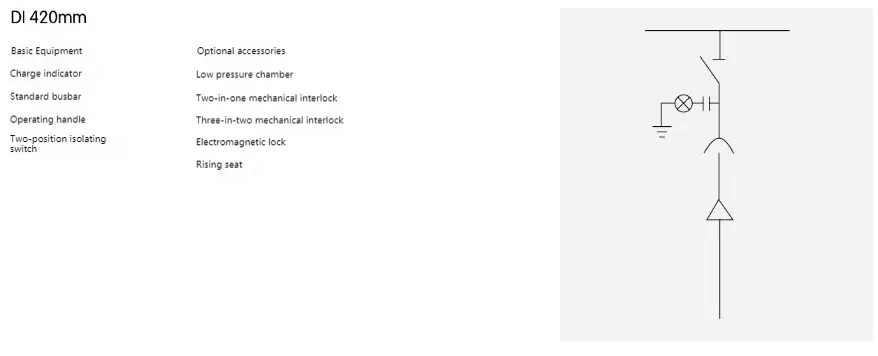

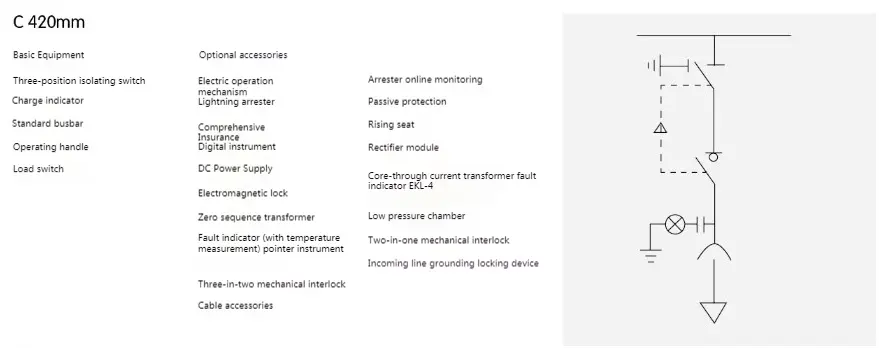

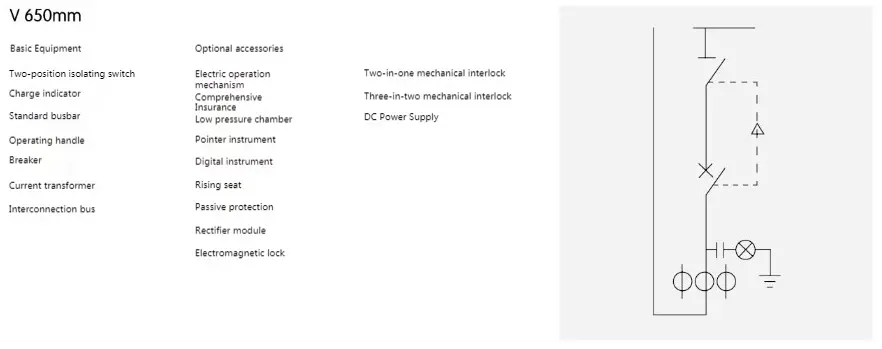

◆ Схема конфігурації 1 Основного блоку із захисту від охорони навколишнього середовища Газотечний кільце

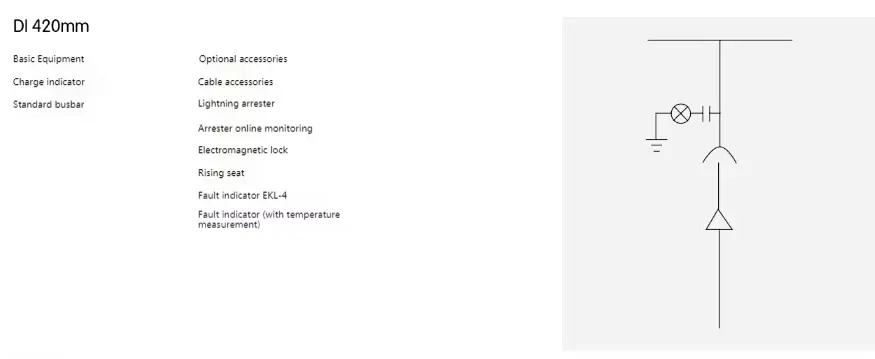

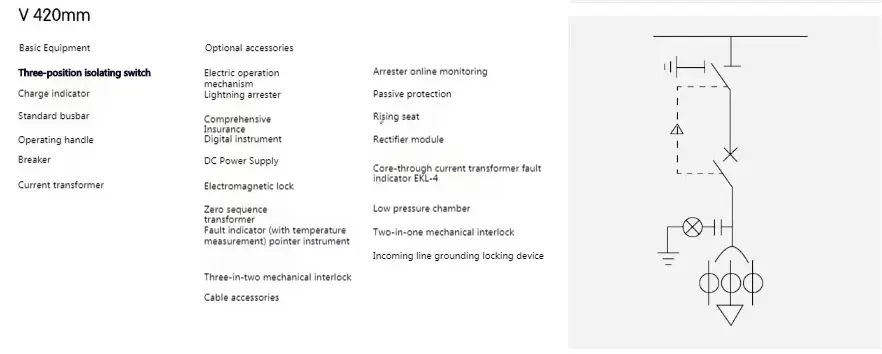

◆ Схема конфігурації 2 основного одиниці ізоляції газового захисту навколишнього середовища

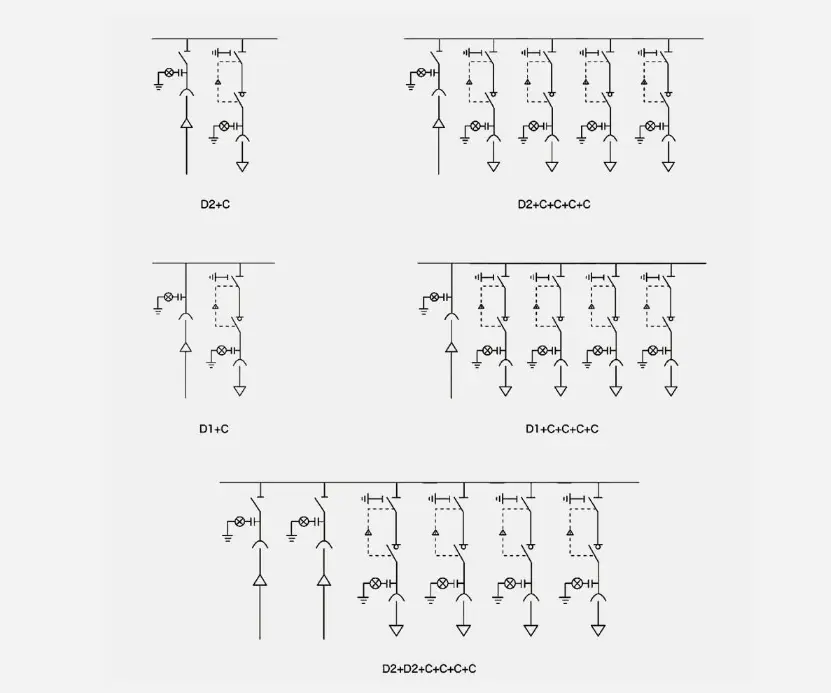

◆ Типова комбінація схеми 1 Основна одиниця, утеплена газовою кількістю навколишнього середовища

Примітка: Наведені вище типові довідкові схеми можна поєднувати різними способами відповідно до потреб користувачів.

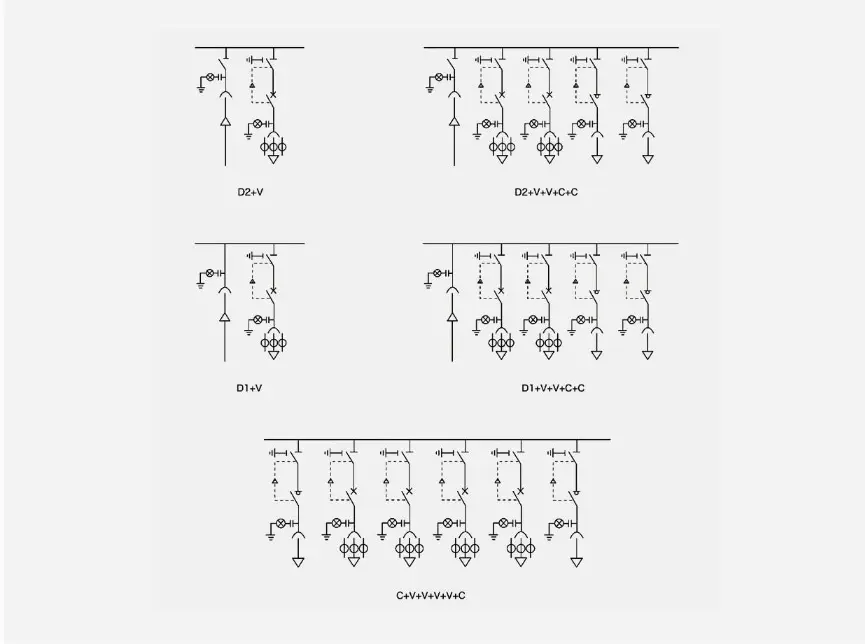

Типова комбінація схеми 2 основного одиниці ізоляції газового захисту навколишнього середовища

Примітка: Наведені вище типові довідкові схеми можна поєднувати різними способами відповідно до потреб користувачів.

● Перемикання інструкцій з експлуатації

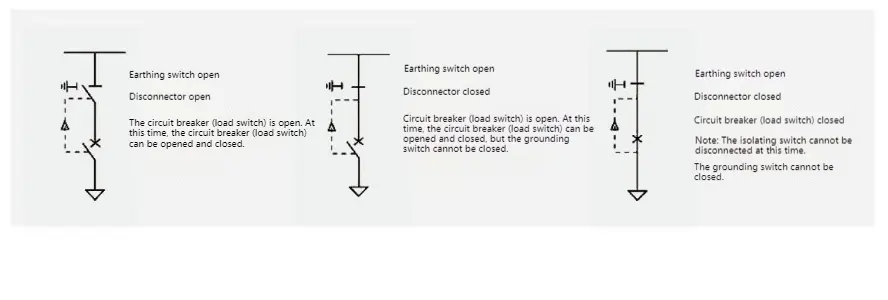

◆ Стан положення перемикання та блокування

◆ Робочі кроки

Передача живлення: Висіть (закрити) Верхні та нижні двері з вимикачем (перемикач завантаження) → Перемикач заземлення з ізолюючим вимикачем → вимикач (вимикач навантаження) з передачею живлення.

Розріз живлення: вимикач (перемикач навантаження) → роз'єднувач → перемикач заземлення → вимикач (перемикач завантаження) вивантажений (відкривається), а двері затьмарені.

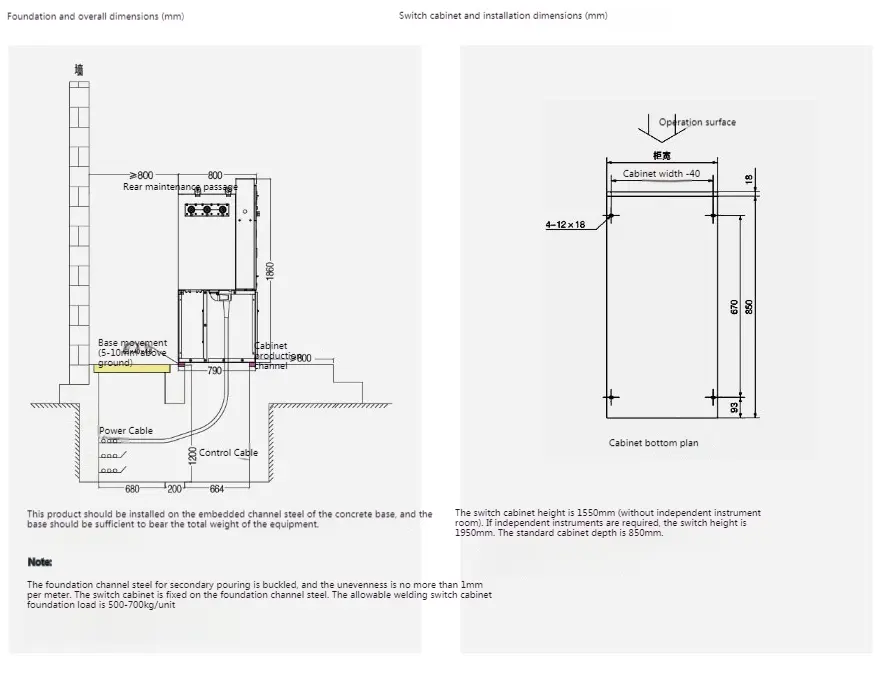

◆ Інструкції з установки
