Корпус основного блоку кільця SF6

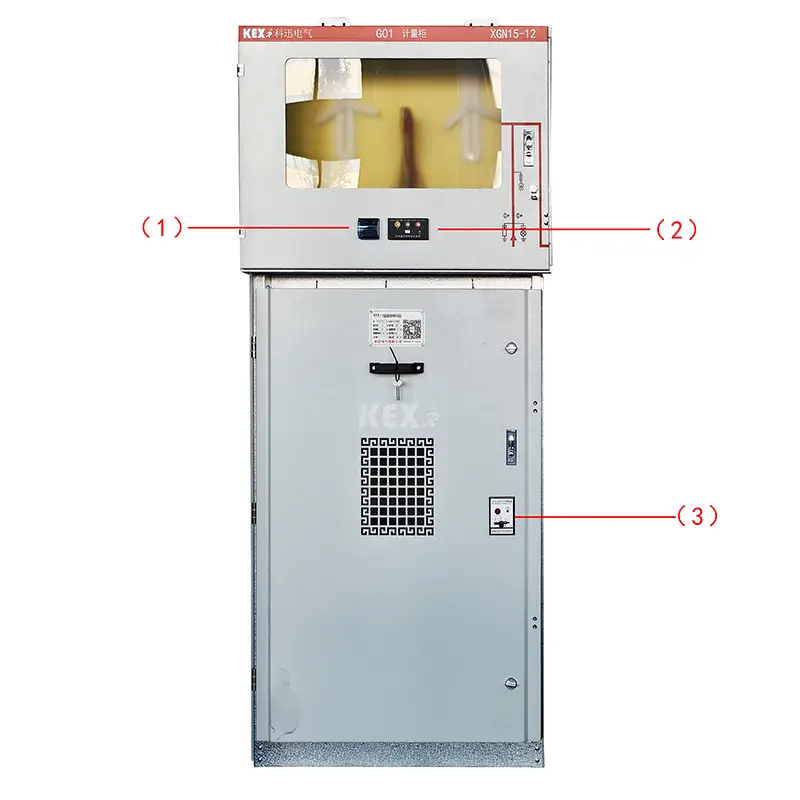

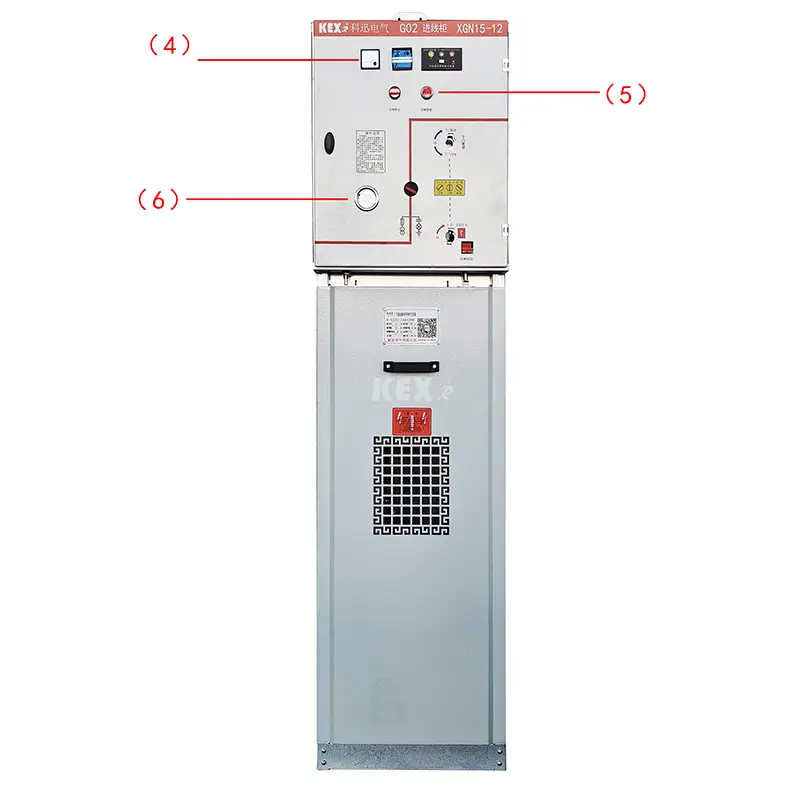

●Компоненти

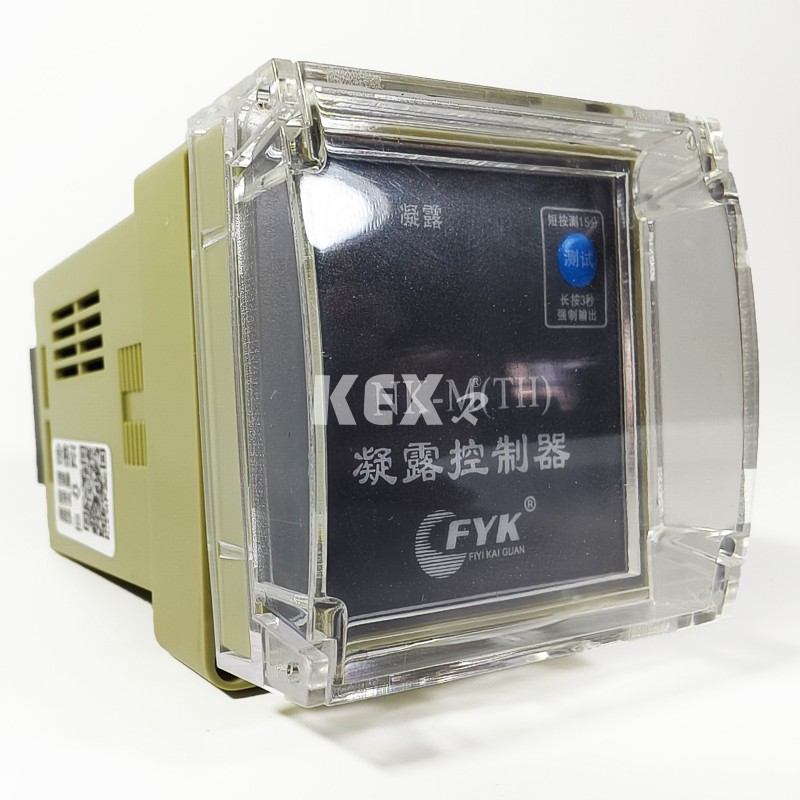

1. Контролер конденсації

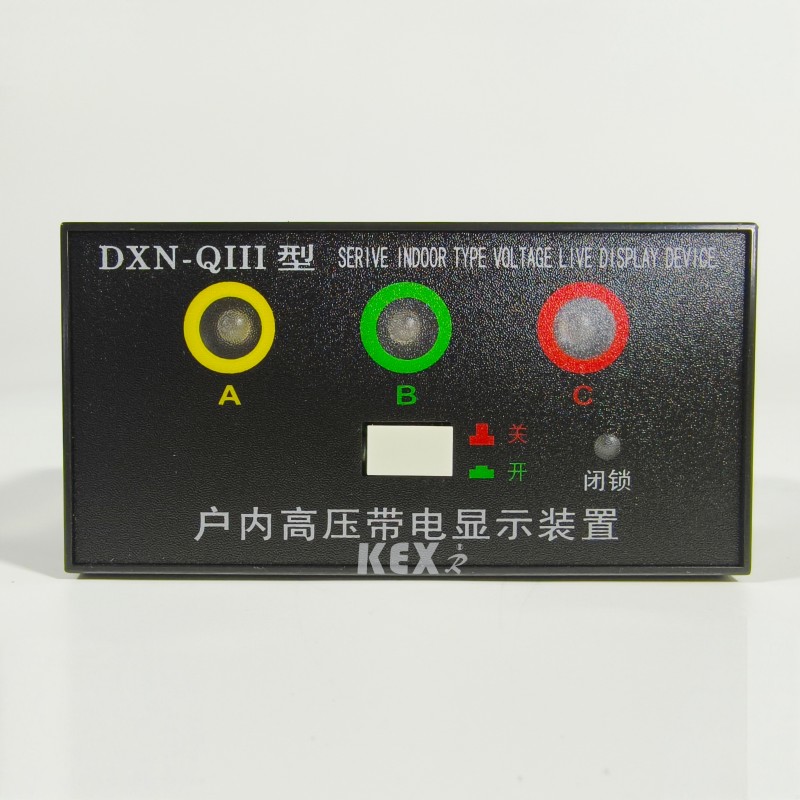

2.Заряджений дисплей

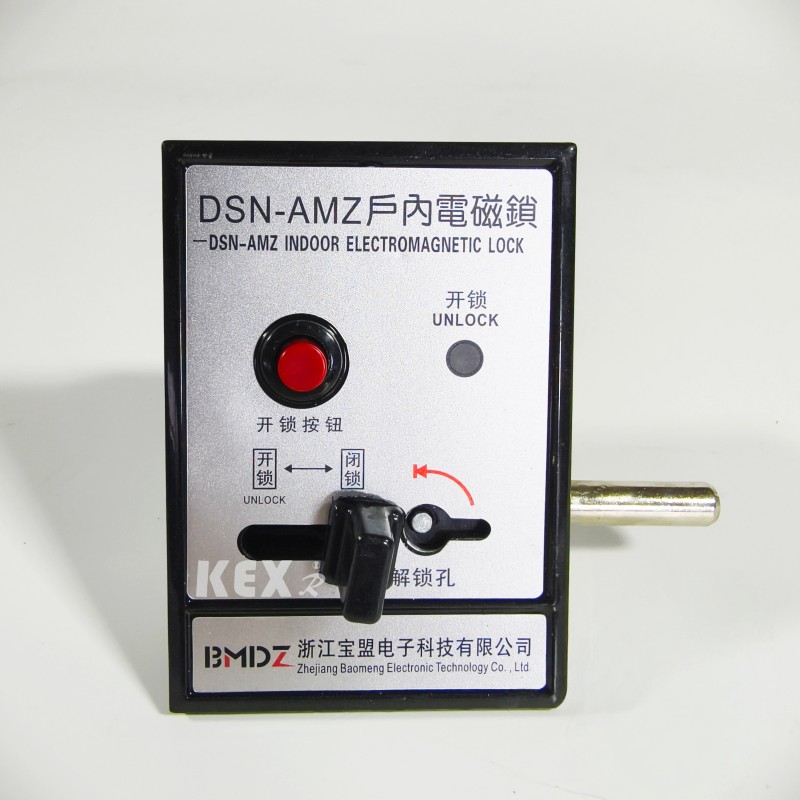

3. Внутрішній електромагнітний замок

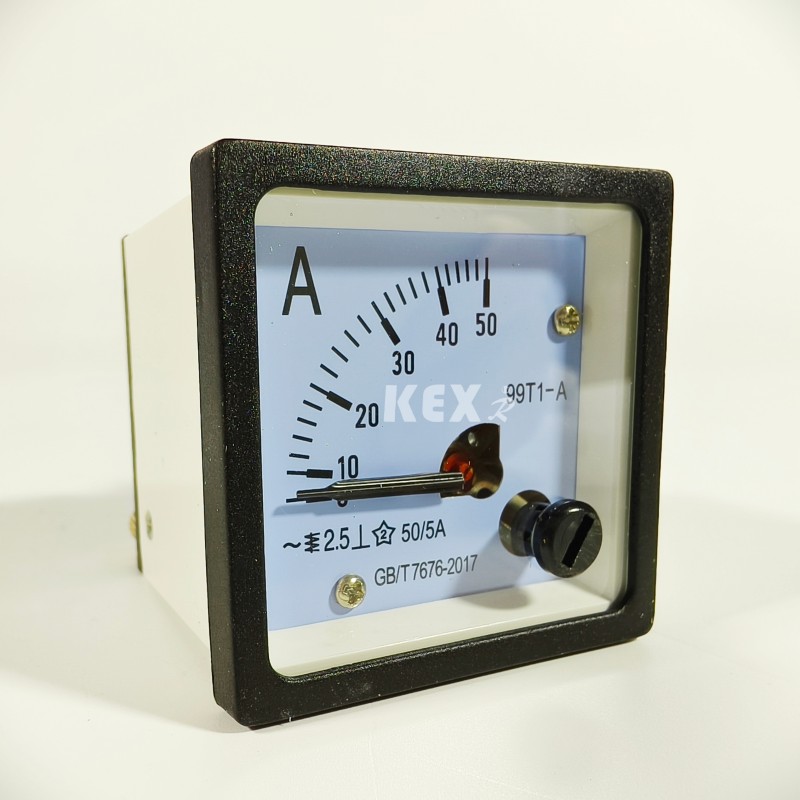

4. Амперметр

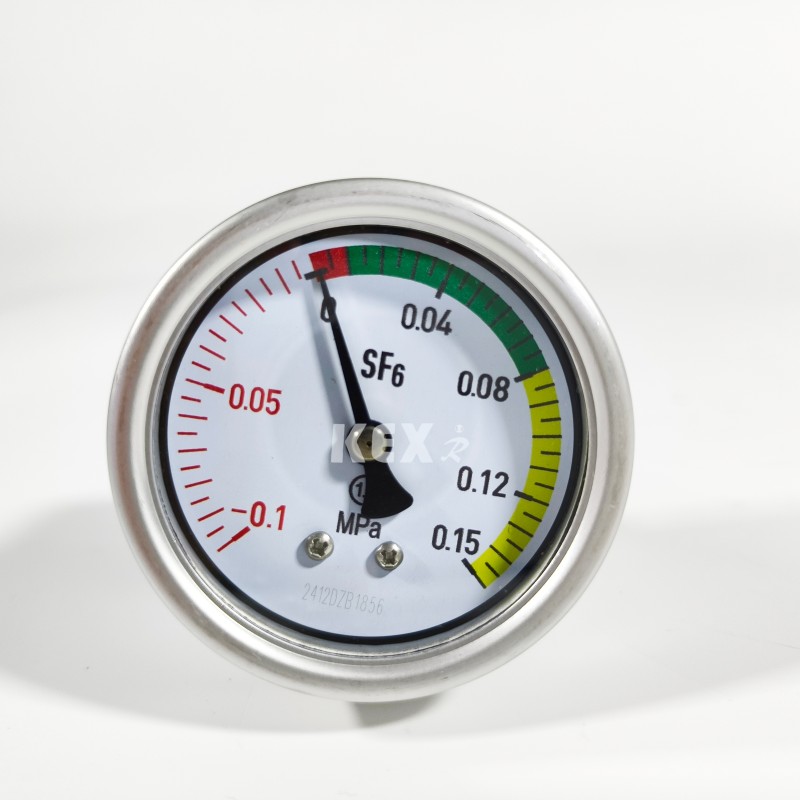

6.Барометр

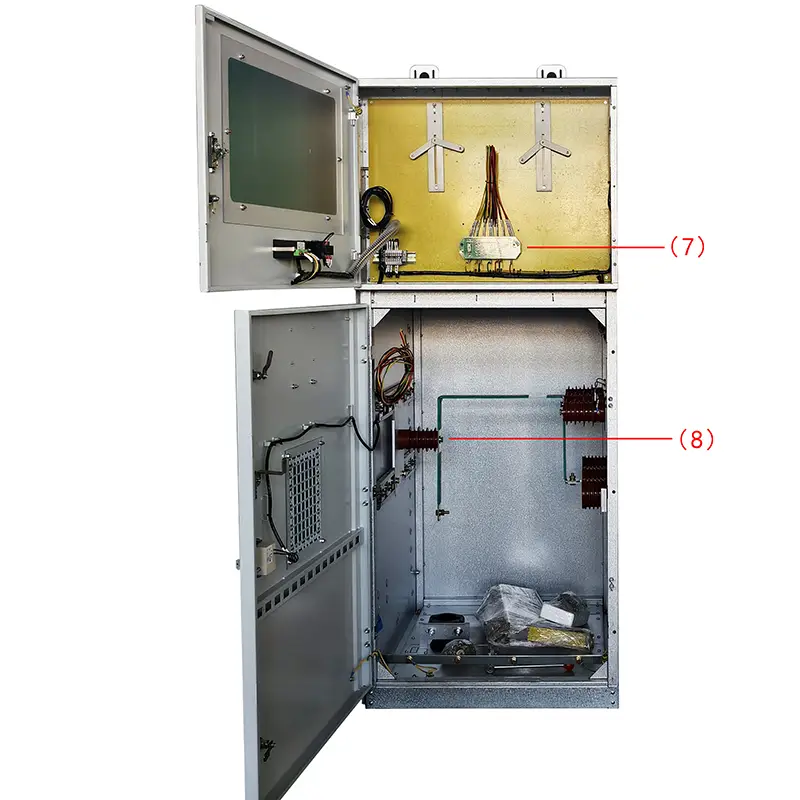

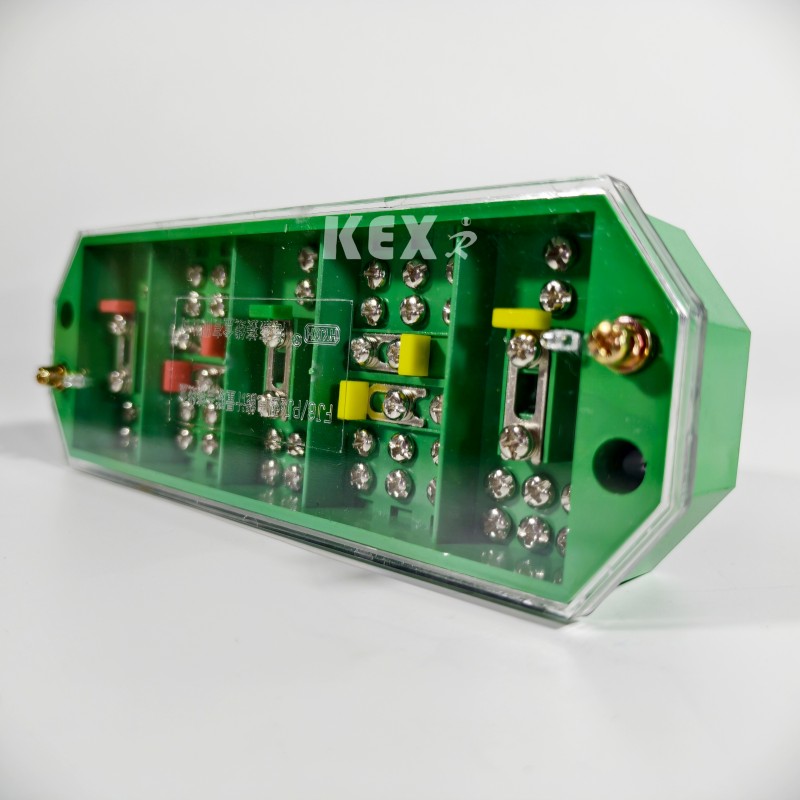

7. 3-фазний 3-провідний електричний роз’єм

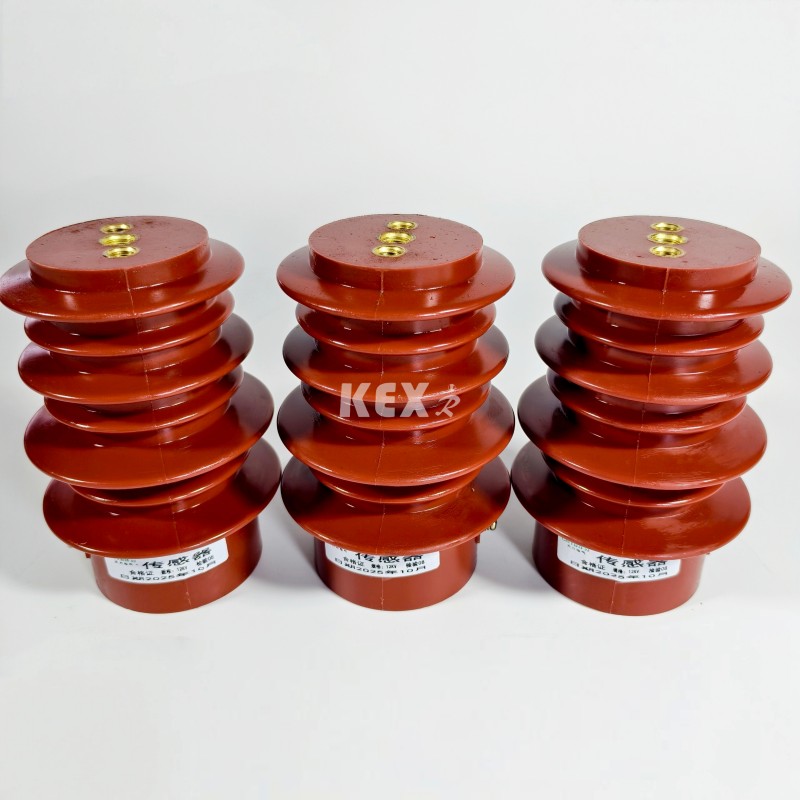

8. Передавач

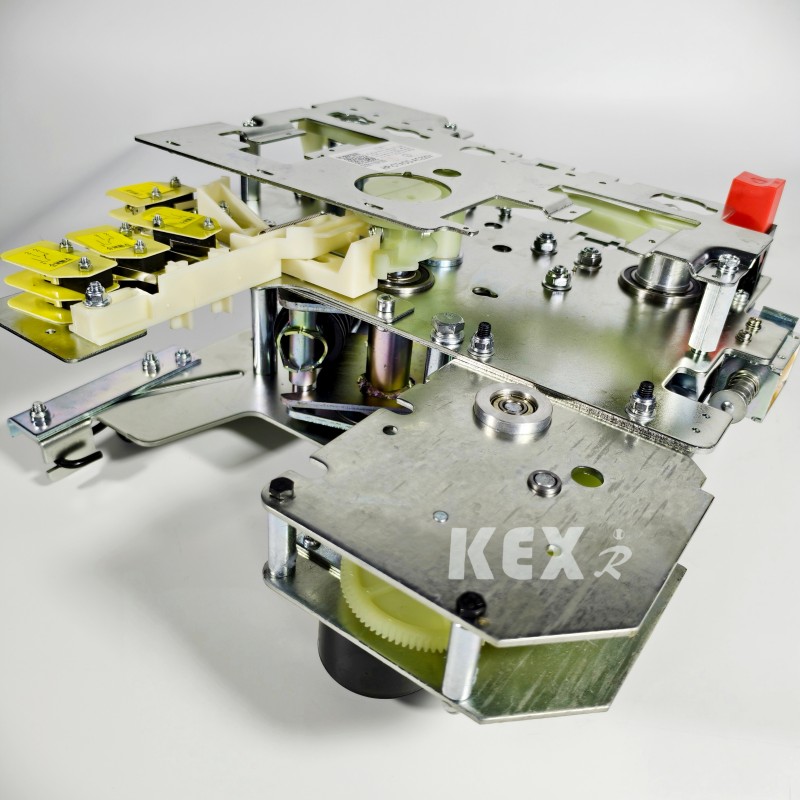

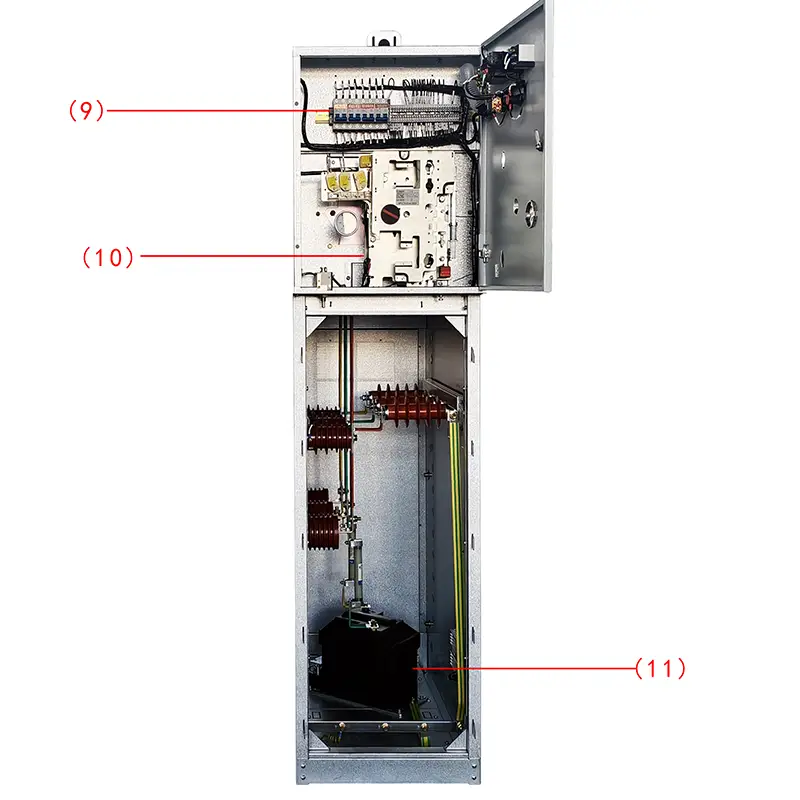

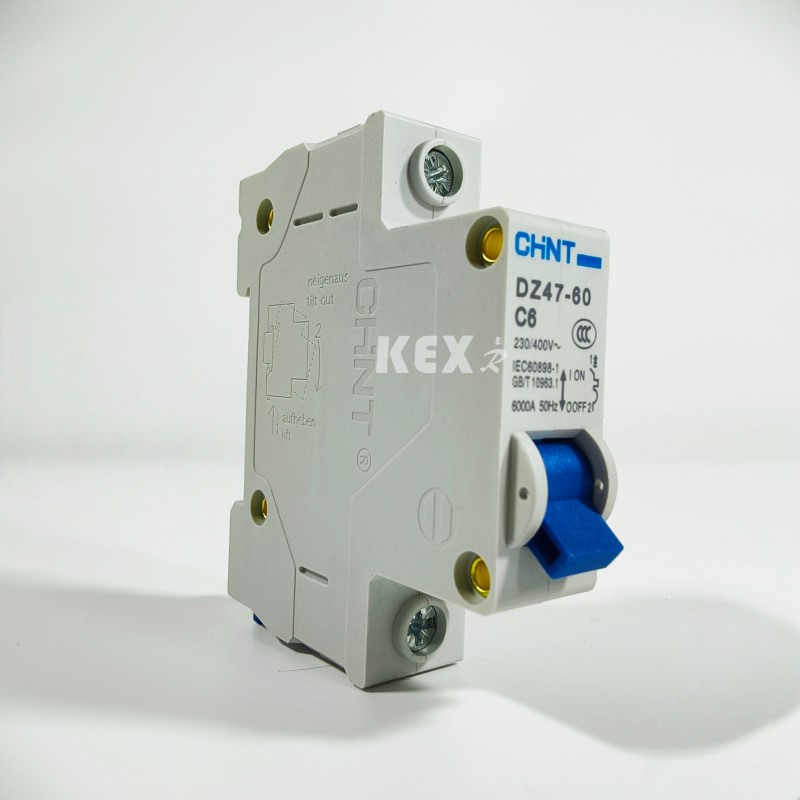

9. Mcb

10. Робочий механізм

11.VT

● Умови використання

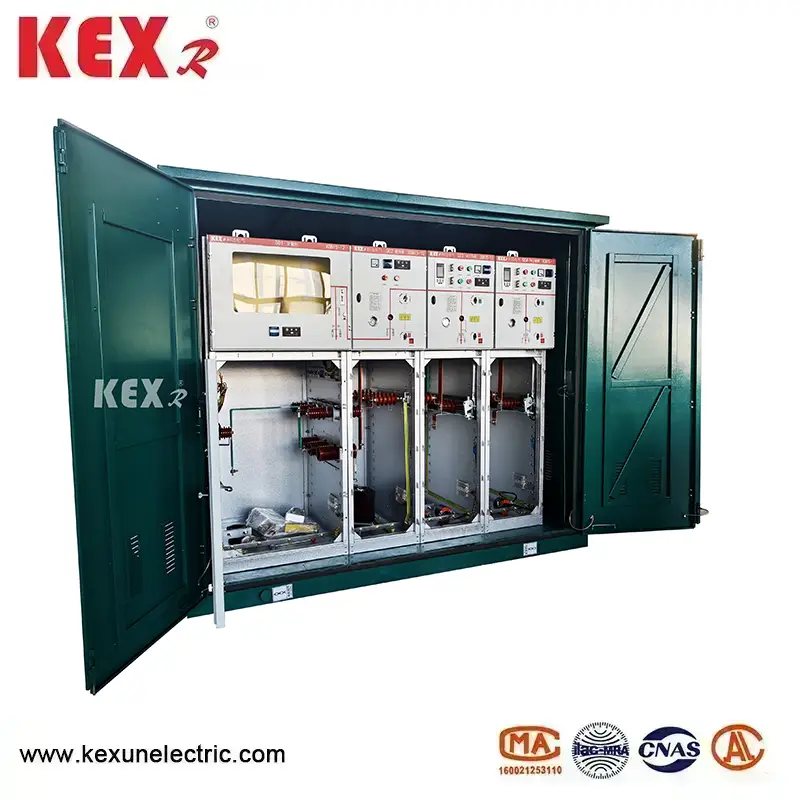

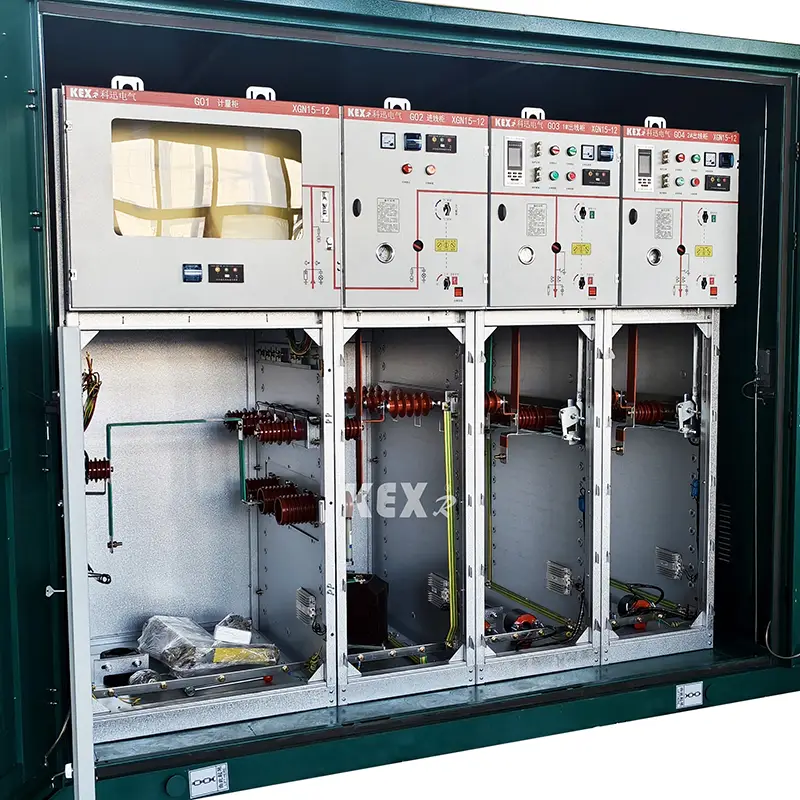

Модульна кільцева шафа головного блоку типу XGN15-12 — це нове покоління компактних розподільних пристроїв із металевим корпусом, які можна розширювати, з перемикачем із гексафториду сірки як головним вимикачем та повітряною ізоляцією для всієї шафи. Він має просту структуру, гнучку роботу, надійне блокування та зручну установку, а також може забезпечити задовільні технічні рішення для різних застосувань та різних вимог користувачів. Він застосовує технологію вимірювання та новітнє захисне реле, а також передові технічні характеристики та легку та гнучку схему складання, яка може повністю задовольнити мінливі потреби ринку.

Основні перемикачі XGN15-12 SF6 Ring Main Unit Cabinet використовують FLN36 і FLN48 відповідно, перемикачі навантаження SF6 і оригінальні автоматичні вимикачі ABB SFG, а також оригінальні автоматичні вимикачі VD4/S, HD4/S і VS1 від ABB також можуть бути обладнані відповідно до потреб користувачів.

● Робоче середовище

◆ Висота≤1000м

◆ Температура навколишнього середовища -25 ~ 40 ℃

◆Середньодобова відносна вологість повітря не перевищує 95%; Середньомісячна відносна вологість повітря не перевищує 90%;

◆ Сейсмічна здатність: 8 градусів;

◆ Без сильної вібрації та ударів, а також у місцях з небезпекою пожежі, хімічної корозії та вибуху.

● Стандарти

Модульна шафа основного блоку з кільцем SF6 XGN15-12 відповідає наведеним нижче стандартам

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Таблиця технічних параметрів модульної кільцевої шафи основного блоку типу XGN15-12

● Структура модульної шафи основного блоку кільця SF6 типу XGN15-12

◆ Кімната шин: вимикач навантаження

В стрілочній встановлено трипостовий вимикач навантаження. Оболонка вимикача навантаження виготовлена ​​з епоксидної смоли та наповнена гексафторидом сірки (SF6). Газ є ізоляційним середовищем, і S6F може бути встановлений у кімнаті комутатора відповідно до вимог замовника. Вимірювач густини газу або вимірювач густини газу з сигнальним контактом.

◆Кабельна кімната: робочий механізм, механізм блокування та диспетчерська низької напруги.

Шафа вимикача навантаження має достатньо місця для кабелів, яке в основному використовується для з’єднання кабелів, так що одножильні або трижильні кабелі можна підключати за допомогою простих неекранованих кабельних головок, і в той же час, блискавкорозрядник, трансформатор струму, нижній вимикач заземлення та інші елементи можуть бути встановлені в достатньому просторі. Відповідно до стандартної конструкції, дверцята шафи мають оглядове віконце та запобіжний блокувальний пристрій, а нижня пластина кабельної кімнати оснащена ущільнювальною кришкою та кабельним затискачем з опорною рамою відповідного розміру. Нижню пластину та раму передніх дверей кабельної кімнати можна зняти, щоб полегшити монтаж кабелю.

◆ Механізм замішування, механізм блокування та контрольна кімната низького тиску

Низьковольтна камера з блокуванням виконує одночасно роль пульта управління. Камера низької напруги оснащена пружинним робочим механізмом з індикатором положення, механічним блокуванням і пристроєм, а також може бути оснащена допоміжними контактами, котушкою відключення, механізмом аварійного відключення, ємнісним живим дисплеєм, замком з ключем і електричним пристроєм управління. У той же час простір в камері низької напруги також може бути оснащений схемою управління, вимірювальним приладом і захисним реле. Шафа шириною 750 мм має дві однакові низьковольтні камери, які можна оснастити додатковими аксесуарами. Всю комутаційну шафу XGN15 можна розділити на дві частини, верхня частина шафи включає шинну кімнату, перемикач навантаження, робочий механізм і кімнату низької напруги, яка відокремлена від нижньої кабельної кімнати. Таким чином, обладнання, встановлене у верхньому блоці, можна безпечно та зручно ремонтувати та реформувати, а весь верхній блок можна замінити.

◆ Шинопровод

Шинопроводне приміщення влаштовано у верхній частині шафи. У шинному приміщенні головні шини з'єднані разом і проходять через весь ряд розподільних пристроїв.

● Основні компоненти модульної кільцевої шафи основного блоку типу XGN15-12

▶Перемикач навантаження FLN36 типу SF6 розроблено та виготовлено для компанії шляхом впровадження іноземної технології та відповідно до вимог внутрішньої енергосистеми，він має три робочі стани: закриття, відкриття та заземлення

▶Динамічні та статичні контакти вимикача навантаження розміщені в корпусі з епоксидної смоли, виготовленому під тиском, з посиленою структурою, газ SF6 використовується як середовище для гасіння дуги, а тиск повітря становить 14 бар. Кожен перемикач навантаження герметичний і не вимагає обслуговування, а барометр можна вибрати окремо. Спосіб встановлення вимикача навантаження полягає в розміщенні сталевої перегородки між кабельною кімнатою та шинною кімнатою та встановлення її горизонтально, щоб відповідати найсуворішим вимогам безпеки для експлуатації та обслуговування. Якщо всередині виникає дуга, у задній частині корпусу перемикача навантаження є структурна слабка точка, яка буде змита, а потім змиється дуговий розрядний клапан на шафі, щоб направити потік повітря надлишкового тиску за межі шафи.

▶Перемикач навантаження SF6 має два робочі механізми: одиночний пружинний механізм (K-тип) і подвійний пружинний механізм (тип A), електричний механізм можна додати до двох вищезазначених типів робочих механізмів для реалізації дистанційного електричного керування.

●Схеми на вибір

□Приклад схеми 1

◆Стандартна конфігурація та характеристики

▶ Автобус 630A

▶Перемикач навантаження: FLN36-12D/T630-20

▶Трьохпозиційний вимикач навантаження (замикання, відключення, заземлення) або двопозиційний перемикач (замикання, відключення)

▶Візуальні вікна встановлені на робочому кінці вимикача.

▶Головний вимикач і вимикач заземлення керуються двома окремими робочими отворами, і один один є самоблокуючим.

▶Індикація положення вимикача навантаження та вимикача заземлення

▶Корпус перемикача з ємнісним індикатором напруги

▶Манометр елегазу з реле густини

▶Вимикач заземлення з’єднано з передньою панеллю кабельної кімнати

◆ Додаткова конфігурація та функції

▶Заброньоване розширення автобуса

▶Двигун перемикання навантаження: AC220V/110V DC220V/110V/48V

▶Індикатор короткого замикання та заземлення

▶Пристрій блискавкозахисту (тип розподілу, тип електростанції, тип випуску)

▶Вимірювання КТ та лічильника

▶Трансформатор напруги PT для робочого джерела живлення

▶Замикання заземлення під напругою AC110V/220V вхідної лінії (перемикач заземлення та нижній затвор закритого заземлення, коли нижній кабель знаходиться під напругою)

▶Допоміжний контакт: головний вимикач 4НО+4НЗ, вимикач заземлення 2НО+2НЗ

□Приклад схеми 2

◆ Стандартна конфігурація та характеристики·

▶Головна шина 630A

▶Перемикач навантаження: FLN36-12D/T100-50

▶Трьохпозиційний перемикач навантаження (замикання, відключення та заземлення)

▶Трьохпозиційний вимикач навантаження, головка запобіжника та вимикач заземлення на кінці запобіжника

▶Для механічного з’єднання

▶Індикація спрацювання запобіжника та дистанційна передача сигналу

▶Візуальне вікно встановлено на робочому кінці перемикача.

▶Головний вимикач і вимикач заземлення керуються двома окремими робочими отворами, і один один є самоблокуючим.

▶Індикація положення вимикача навантаження та вимикача заземлення

▶Корпус перемикача з ємнісним індикатором напруги

▶Манометр елегазу з реле густини

▶Вимикач заземлення з’єднано з передньою панеллю кабельної кімнати

◆ Додаткова конфігурація та функції

▶Заброньоване розширення автобуса

▶Двигун перемикання навантаження: AC220V/110V DC220V/110V/48V

▶Індикатор короткого замикання та замикання на землю

▶Вимірювання КТ та лічильника

▶Втрата напруги AC220V

▶Роз’єднувач максимального струму: GL25/5

▶Допоміжні контакти: головний вимикач 4НО+4НЗ вимикач заземлення 2НО+НЗ

▶Котушка відключення: AC220V/110V DC220V/110V/48V

▶Запобіжник Запобіжник (сигнал несправності): 1НО

▶Манометр із сигналом: 1НО

□Приклад схеми 3

Номер основної програми D07

◆Стандартна конфігурація та характеристики

▶Два трансформатори струму LZZBJ9

▶Два трансформатори напруги JDZ

▶Захистіть запобіжник PT

▶Блокування передньої панелі кабельної кімнати

◆ Додаткова конфігурація та функції

▶Вольтметр з перемикачем

▶Амперметр з перемикачем

▶3 CT ,3 PT

▶Ємнісний індикатор напруги, що вказує на комутаційну шафу під напругою

▶Лічильник ват-годин

▶Негативний контроль
