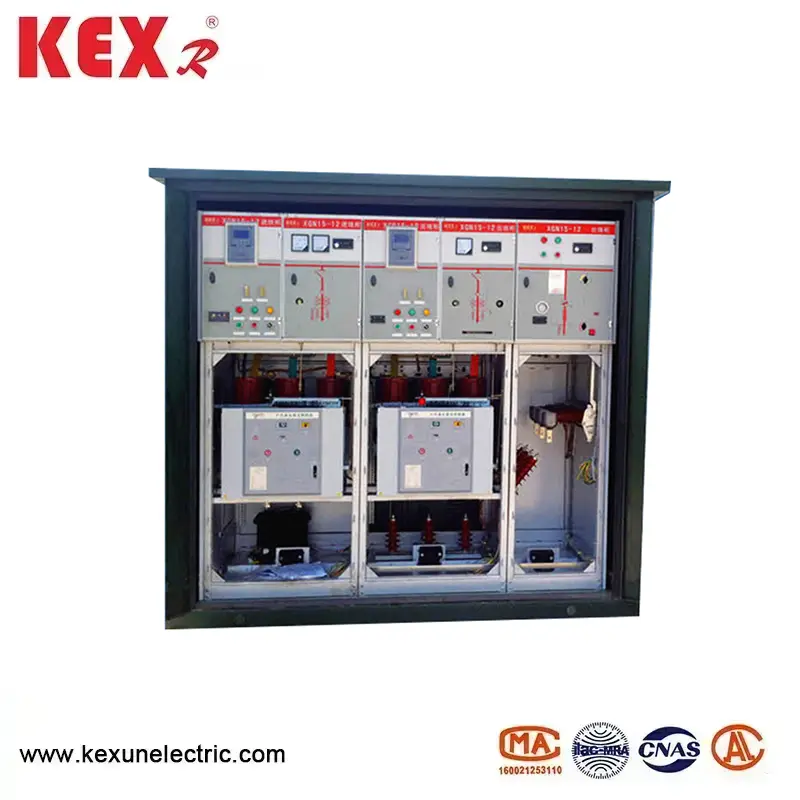

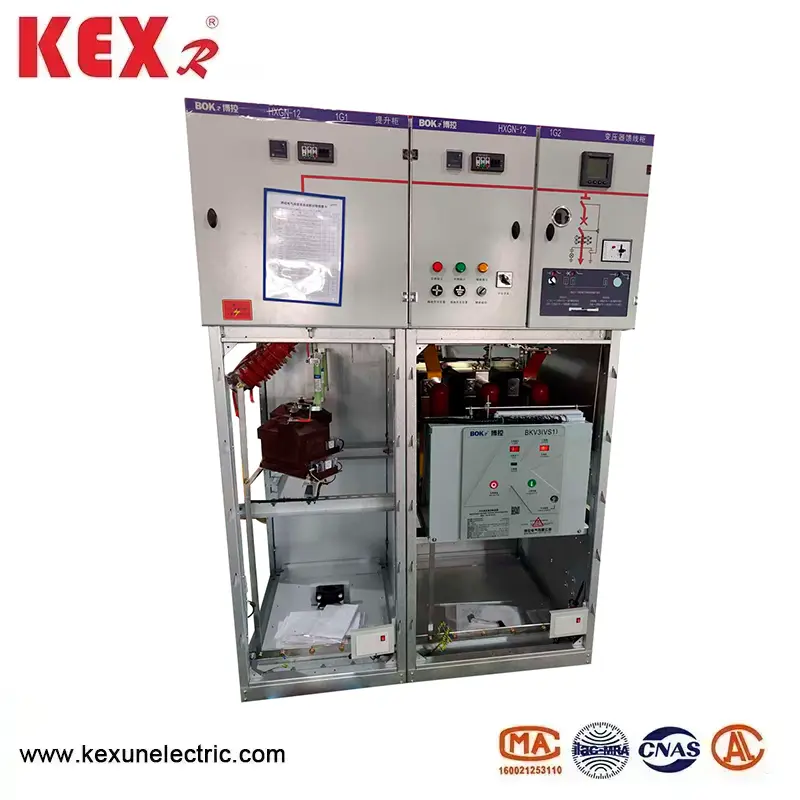

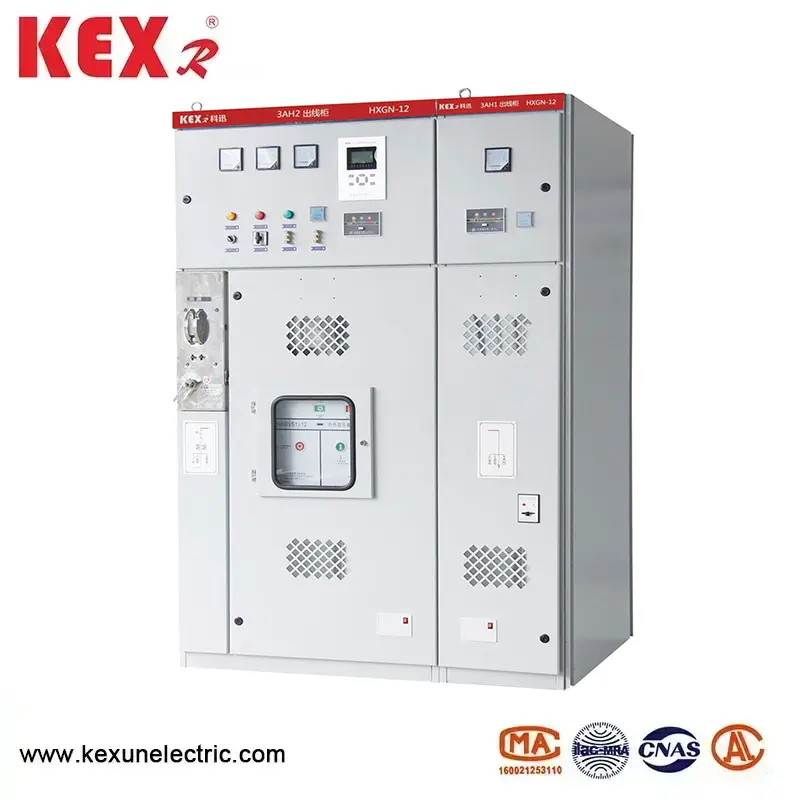

Основний блок модульного кільця

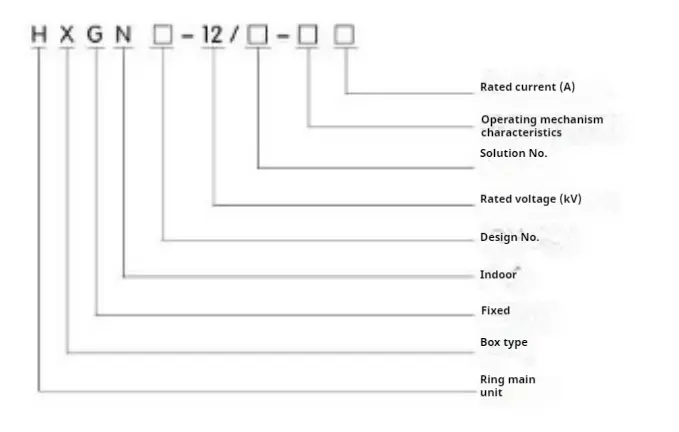

○ Значення моделі

○ Основне використання та сфера застосування модульного кільця типу HXGH-12 Тип модульного кільця

Основна одиниця модульного кільця підходить для внутрішніх повних наборів 3,6-12 кВ трифазного змінного струму з однією шиною 50 Гц, який використовується для отримання та розповсюдження електричної енергії, і має функції управління, захисту та моніторингу ланцюга. Він може бути застосований до різних типів електростанцій, підстанцій, промислових та гірничих підприємств, багатоповерхівки та інших місць, а також може поєднуватися з шафами з кільцевої мережі для використання в перемикаючих станціях.

○ Основна структура та характеристики головного блоку типу HXGH-12 типу модульного кільця

▶ Основна одиниця модульного кільця зварена високоякісною кутовою сталі.

▶ Кімната вимикача розташована посередині (нижче) частини шафи, яка зручно для встановлення, налагодження та обслуговування. Стандарт оснащений вимикачем Zn63aivs1-12), і є канал вивільнення тиску для забезпечення особистої безпеки.

▶ Додатково та надійне поворотне розмежування можна використовувати для безпечного входу в кімнату вимикача для технічного обслуговування, коли основна шина заряджається. Розширений і надійний обертовий роз'єднувач може безпечно увійти в кімнату вимикача для технічного обслуговування, коли основна шина електрифікується.

▶ Рівень захисту основного блоку модульного кільця - IP2X.

▶ Оснащений надійним та повністю функціональним обов'язковим механічним блокуванням пристрою, який може просто та ефективно відповідати вимогам "п’яти запобіжних заходів".

▶ Майте винну систему заземлення.

▶ Двері оснащені вікном спостереження, яке чітко може спостерігати робочий стан компонентів у шафі.

▶ Операційний механізм заблокований механічним блокуванням, більш надійним, ніж XGN66-12.

▶ Вхідні та вихідні кабелі нижчі за передню частину дна шафи, що зручно для користувачів.

○ Використання умов навколишнього середовища головного блоку типу HXGH-12 типу модульного кільця

1. Верхня межа температури навколишнього середовища становить +40 ℃, а нижня межа --10 ℃;

2. Висота модульної основної одиниці кільця повинна бути менше 1000 м;

3. Середнє значення добової вологості відносної повітря не більше 95%, а середня вартість не більше 90%; Середнє значення водяної пари не більше 2,2x10-3mpa, а середнє значення-1,8х10-3mpa;

● Основний технічний параметр HXGN □ -12 Тип модульного кільця Основна одиниця
