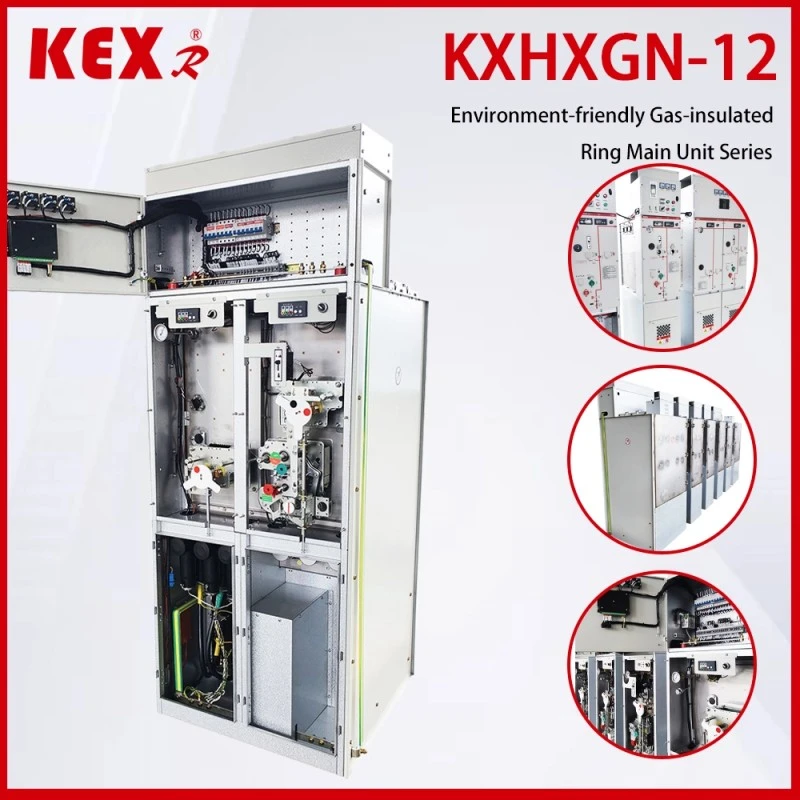

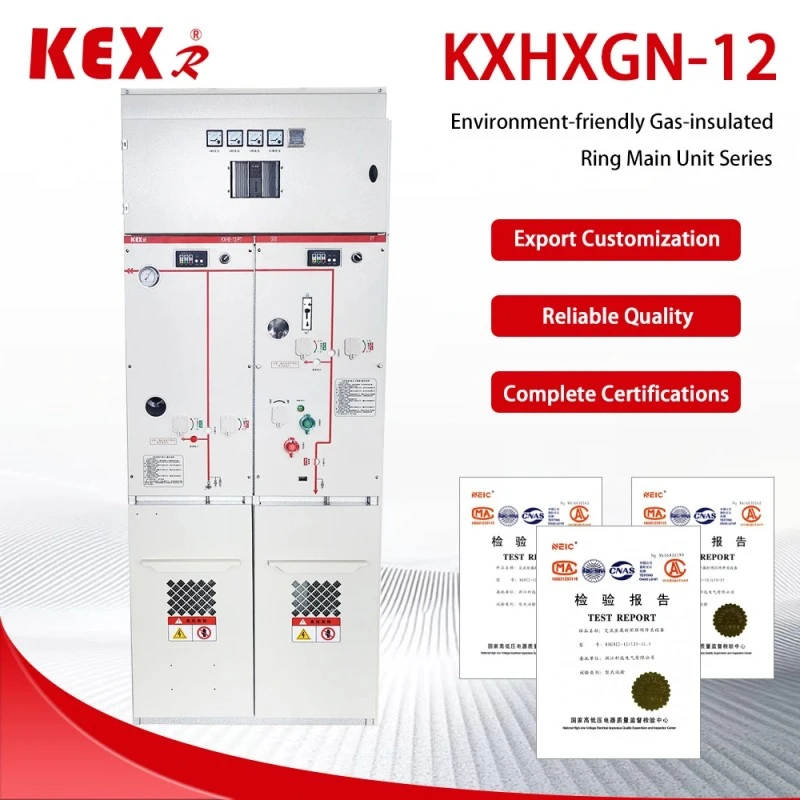

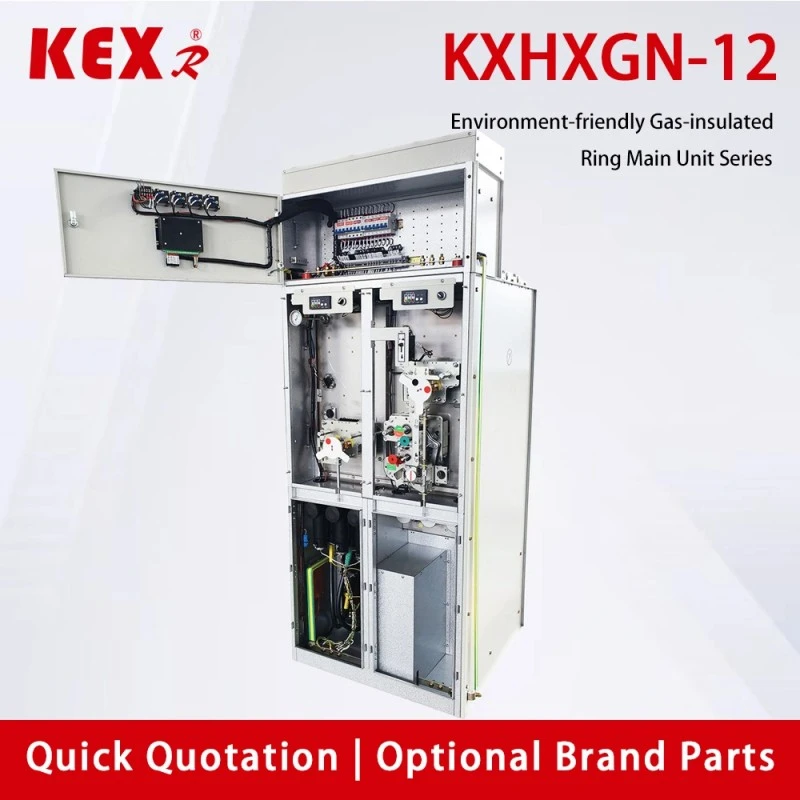

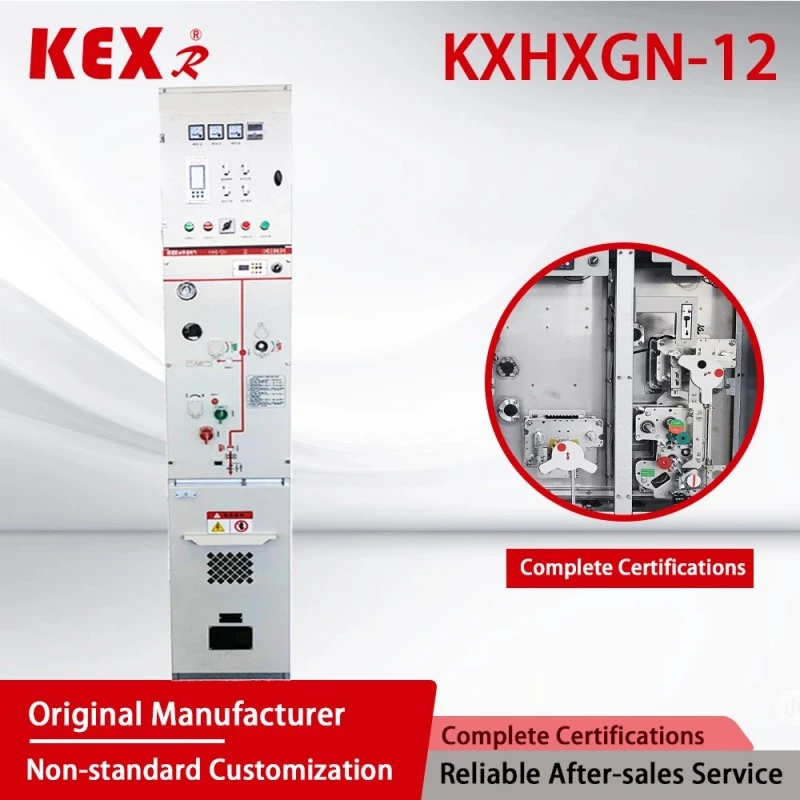

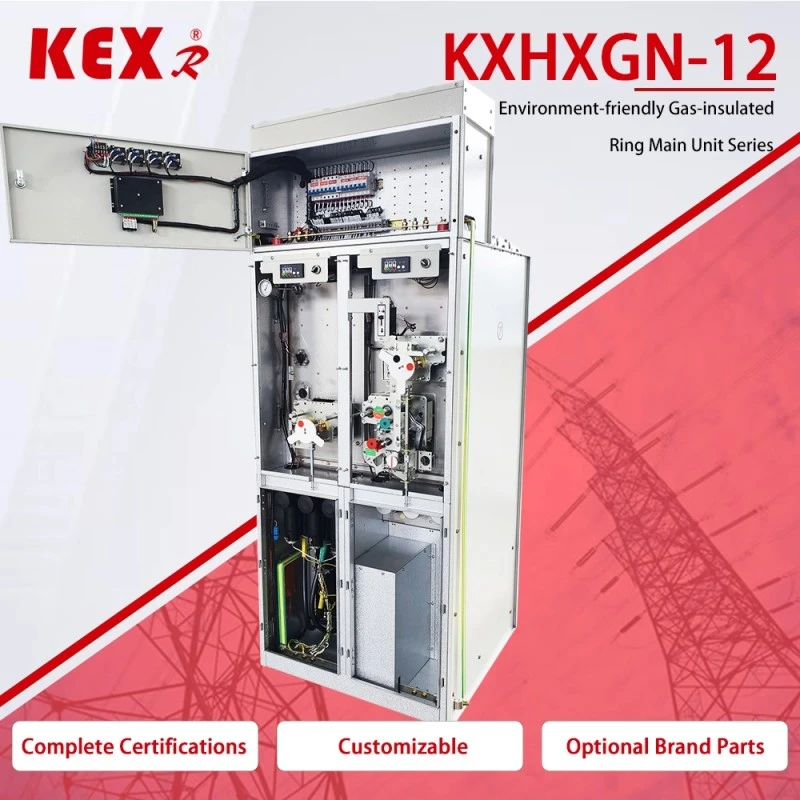

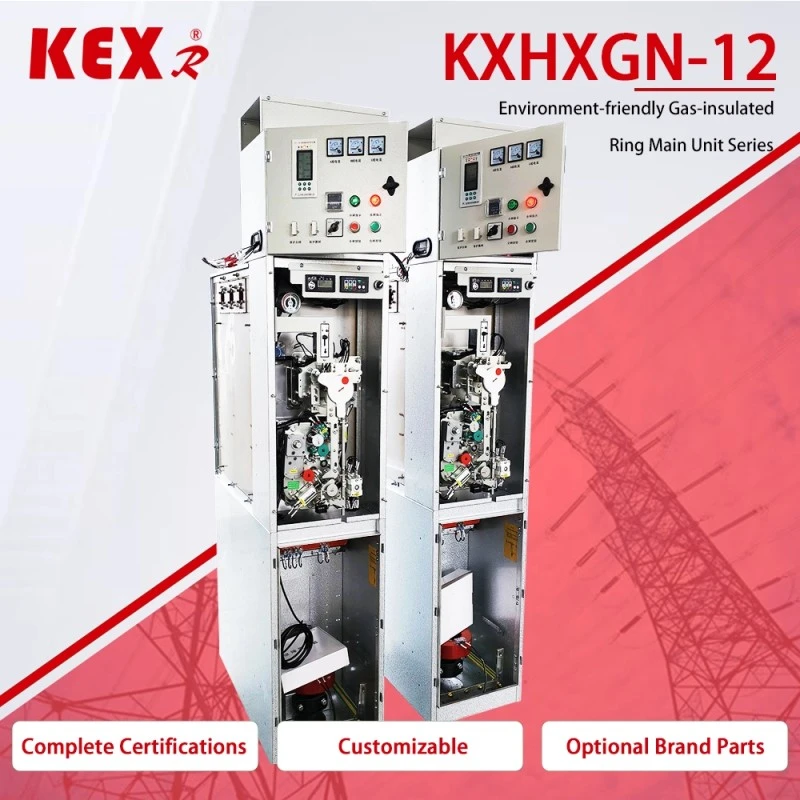

Основний блок захисту навколишнього середовища

● Основна функція кільцевого основного блоку захисту навколишнього середовища

(1) Переваги захисту навколишнього середовища

◆Безкоштовний SFgas: головний блок із захисту навколишнього середовища використовує сухе повітря, азот або новий газ для захисту навколишнього середовища (наприклад, G, AirPlus® тощо), що відповідає нормам ЄС щодо F-газів і політиці Китаю щодо використання подвійного вуглецю.

◆Низькі викиди вуглецю: порівняно з кільцевою мережевою шафою SF GWP (потенціал глобального потепління) наближається до нуля.

(2) Структурний дизайн

◆ Модульна конструкція: кільцевий головний блок захисту навколишнього середовища вхідної лінії, вихідної лінії, вимірювання та PT можна розширити.

◆Закрита конструкція: Рівень захисту основного блоку Environmental Protection кільцевого блоку сягає IP67, який є пило-, вологостійким і захищеним від конденсації, підходить для суворих умов.

◆Компактний розмір: він економить місце, ніж кільцева мережева шафа AIS, і є більш екологічним, ніж традиційна SF₆ GIS.

(3) Інтелектуальні опції

Інтелектуальний моніторинг (наприклад, DTU, онлайн-вимірювання температури, моніторинг часткового розряду тощо) можна вибрати для підтримки доступу до Інтернету речей (IoT) і реалізації віддаленої роботи та обслуговування.

● Технічні параметри основного блоку кільця захисту навколишнього середовища

◆ Шафа автоматичного вимикача

◆ Розподільна шафа навантаження

● Стандарт реалізації основного кільцевого блоку захисту навколишнього середовища

◆ Загальні технічні вимоги стандартів GB/T 1022 для високовольтних розподільних пристроїв і пристроїв керування.

◆ GB/T39063640.5kV металеві розподільні пристрої та контрольне обладнання змінного струму.

◆ GB/T1985 Високовольтний ізолюючий вимикач змінного струму та вимикач заземлення

◆ Вимикач навантаження високої напруги змінного струму GB/T38043.6-40.5kV

◆ Високовольтний автоматичний вимикач змінного струму GB/T1984

◆ GB/T4208 IP-код рівня захисту оболонки

◆ GB/T7354 Вимірювання часткового розряду

◆ GB/T311.1 Координація ізоляції, частина 1: визначення, принципи та правила

● Умови використання основного кільцевого блоку захисту навколишнього середовища

◆ Максимальна температура: +45 градусів Цельсія;

◆ Мінімальна температура: -25 градусів Цельсія;

◆ Максимальна температура: (середня 24 години) +35 градусів Цельсія;

◆ Максимальна середня відносна вологість (24 години 1: ≤ 95%; висота: ≤ 1500 м; сейсмічна потужність: 8 градусів;

◆ Ступінь захисту: заряджене ущільнення корпусу IP67, оболонка розподільної шафи IP4x；

◆ Навколишнє повітря не повинно бути явно забруднене корозійним горючим газом і водяною парою.

◆ Немає частих сильних вібрацій, а конструкція жорсткості під жорсткими частинами відповідає всім вимогам.

◆ Коли він використовується в нормальних умовах навколишнього середовища, крім GB/T3906, користувач повинен домовитися з KEXR

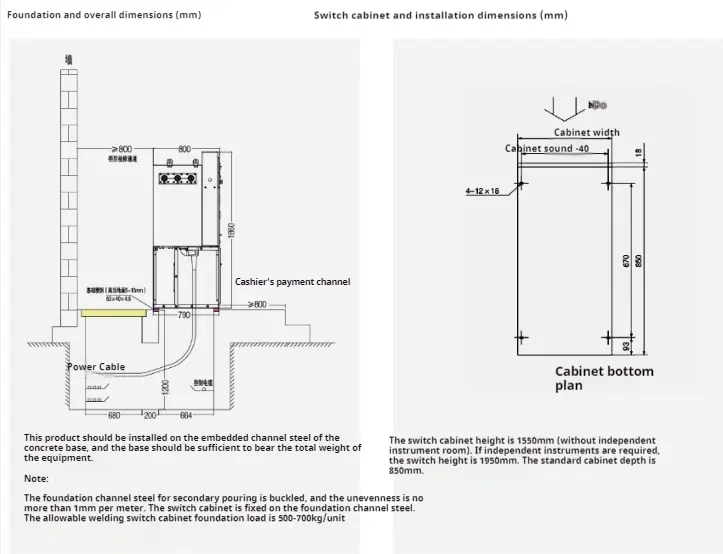

●Інструкції зі встановлення
