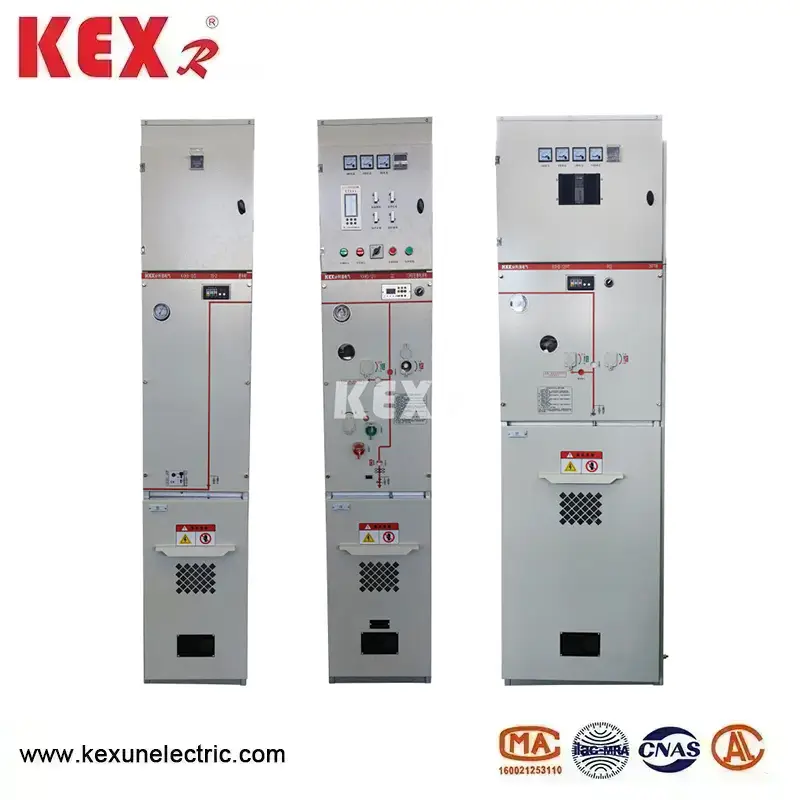

Екологічно чиста газоізоляційна шафа розподільного пристрою

Екологічно чиста газоізоляційна шафа розподільчого пристрою, виготовлена китайською фабрикою Kexun Electric Co., Ltd, має характеристики простої конструкції, гнучкого функціонування, надійного блокування та зручного встановлення та особливо підходить для розподілу електроенергії в міських житлових районах, невеликих вторинних підстанціях, комутаційних станціях, кабельних розгалужувальних коробках, коробкових підстанціях, промислових і гірничодобувних підприємствах, торгових центрах, аеропортах, метро, генерації вітрової енергії, лікарнях, стадіони, залізниці, тунелі та інші місця.
Модель: KXHB-12
Торгова марка: KEXR

Надіслати запит

Опис продукту

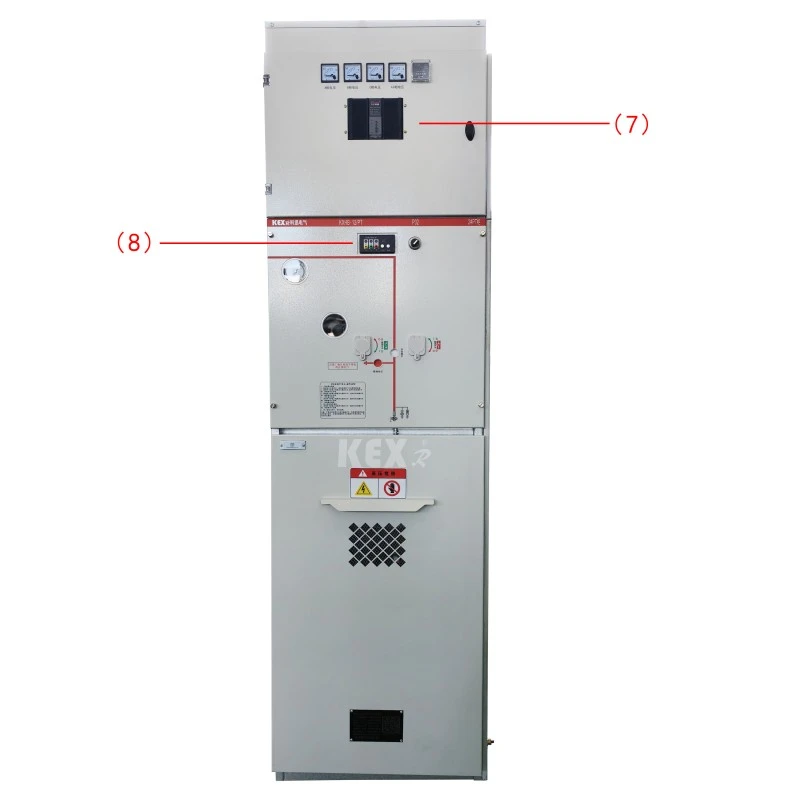

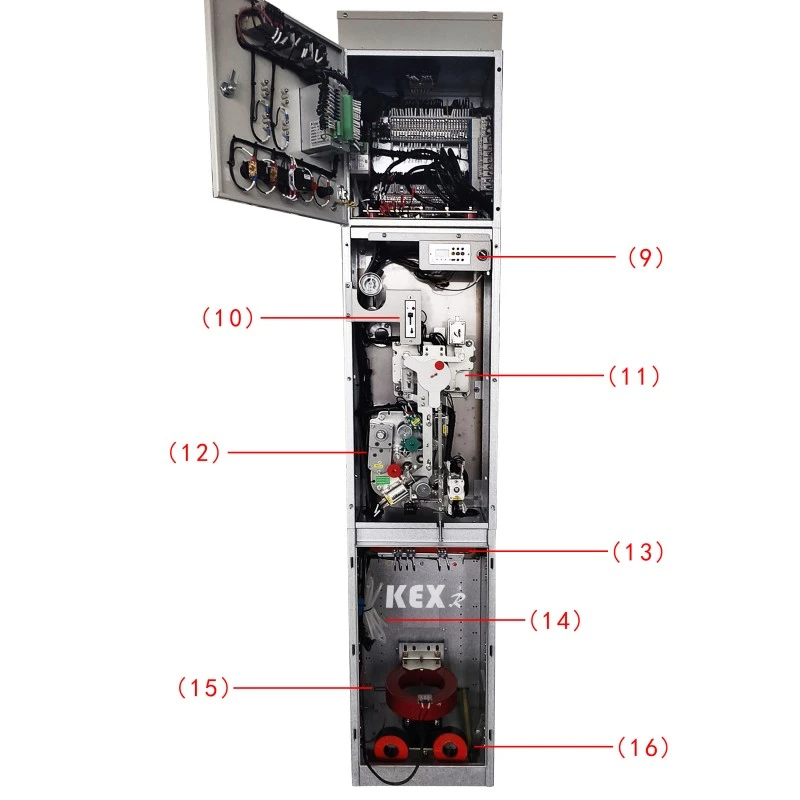

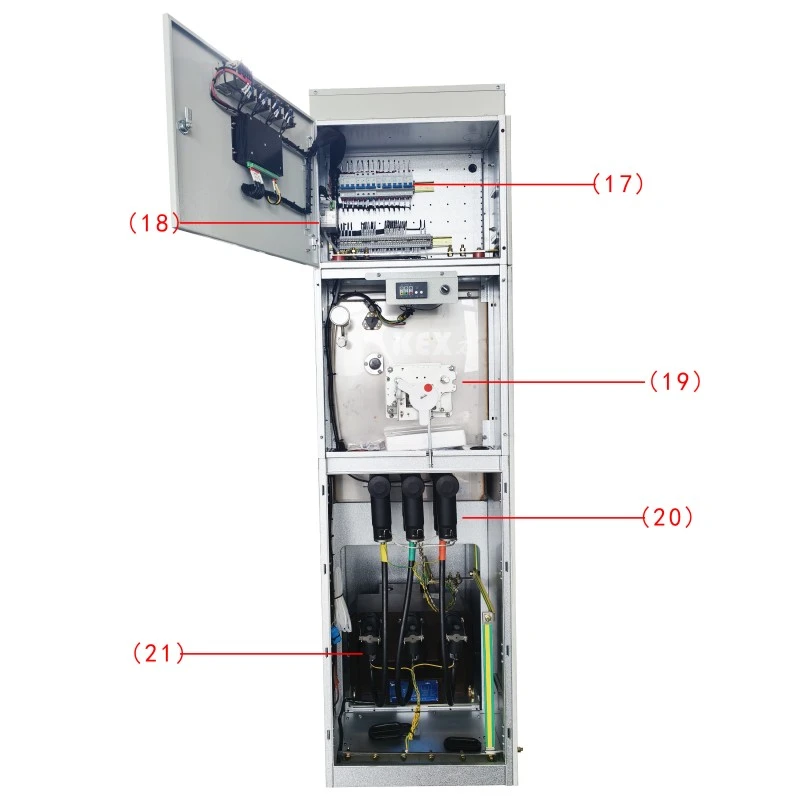

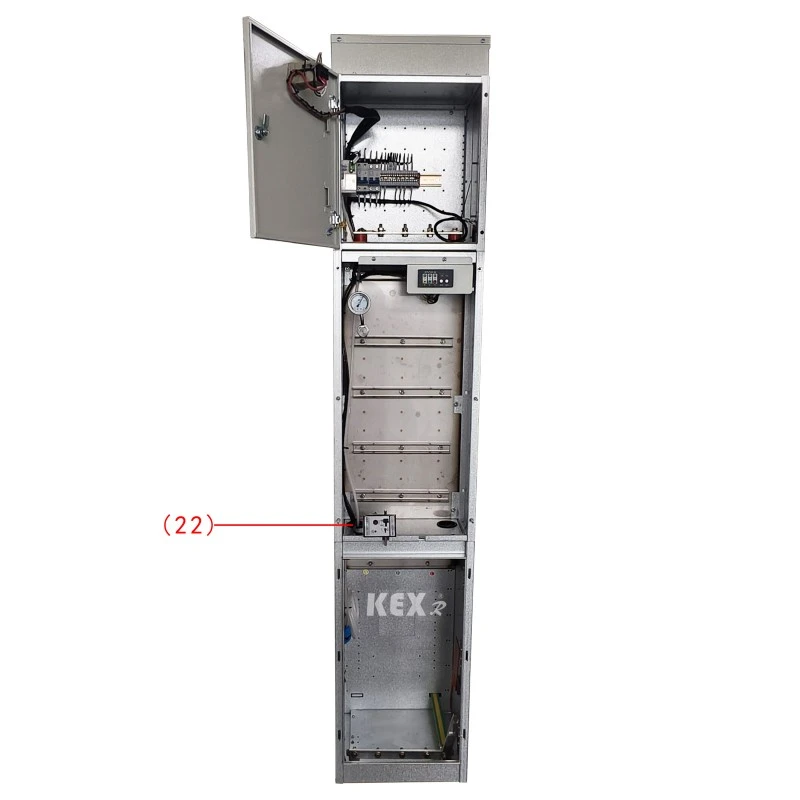

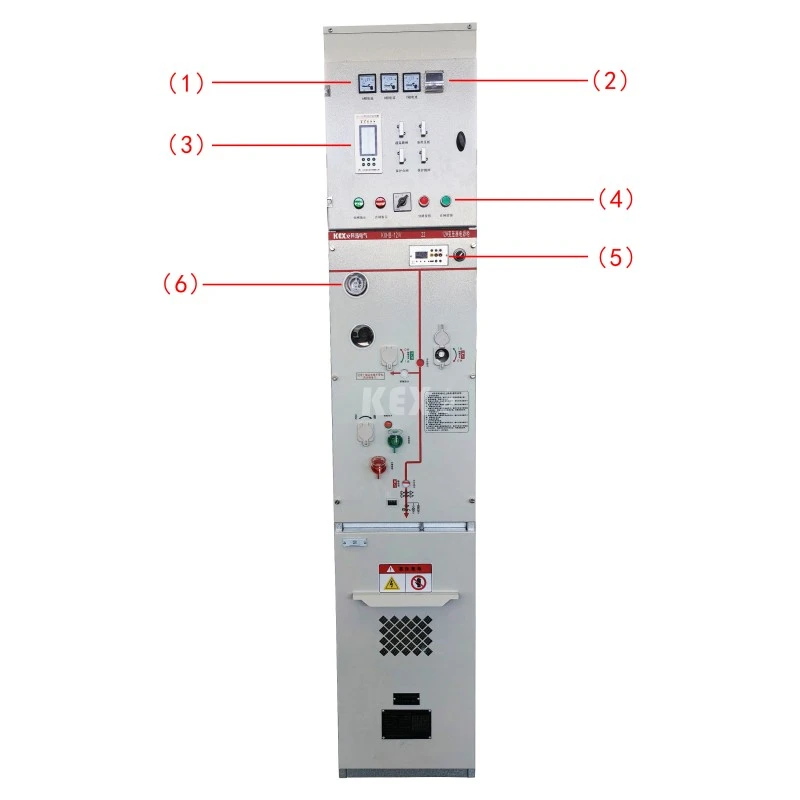

●Компоненти

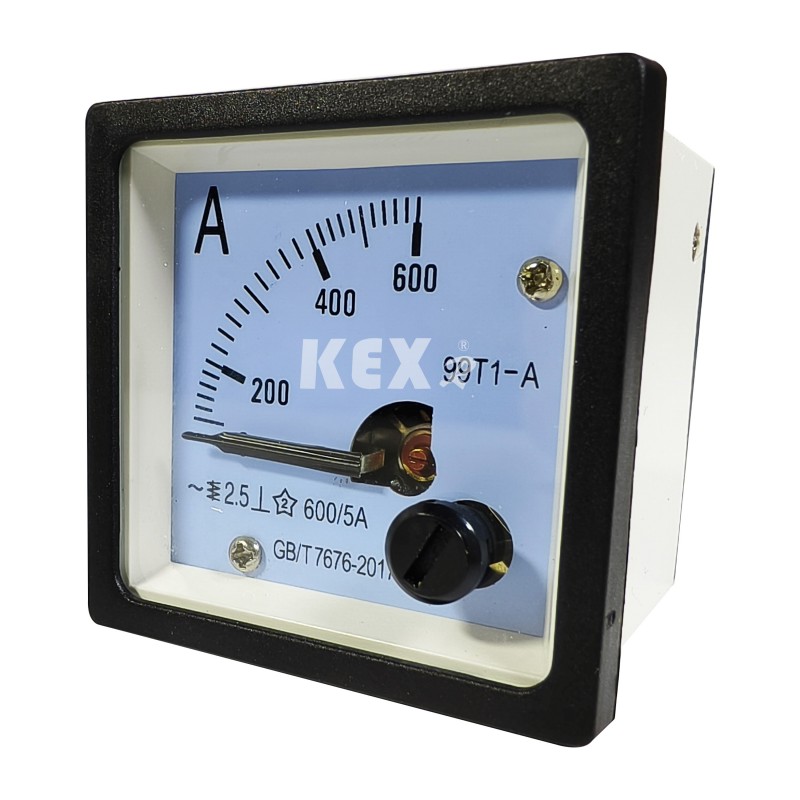

1.Амперметр

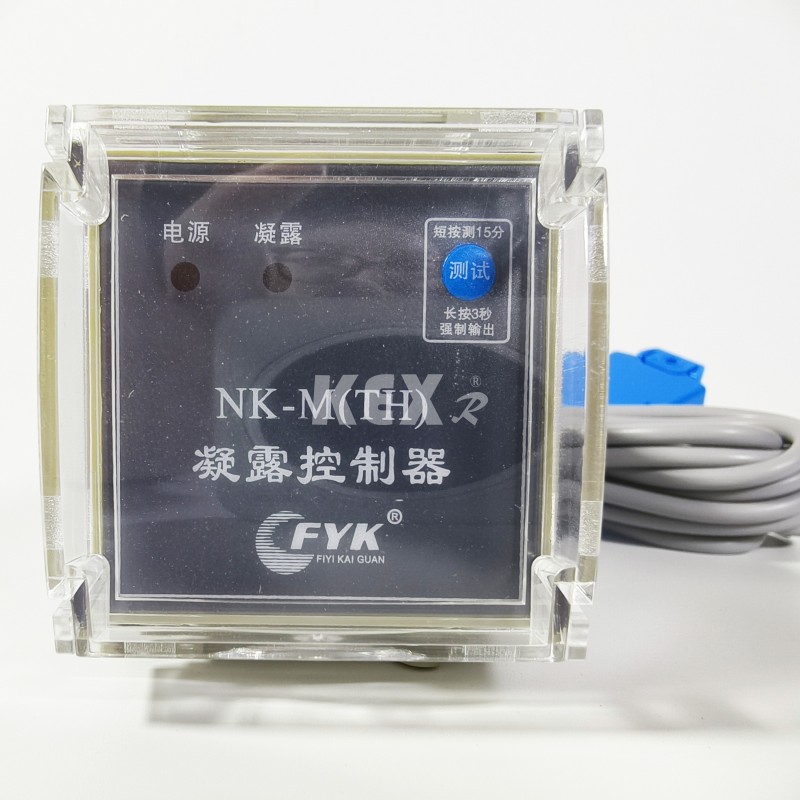

2. Контролер конденсації

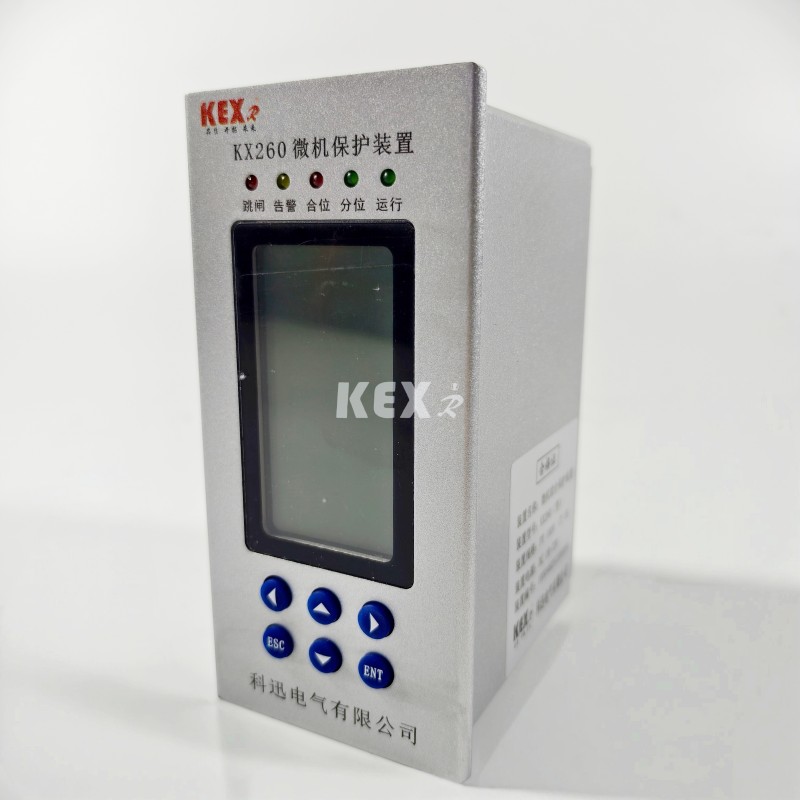

3.Пристрій захисту мікрокомп'ютера

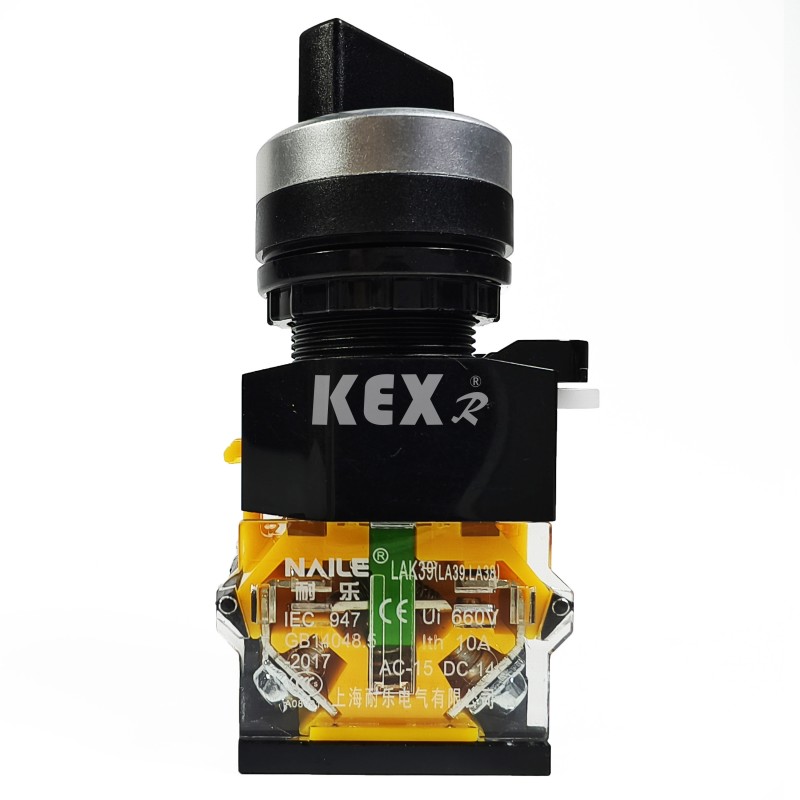

4. Кнопка

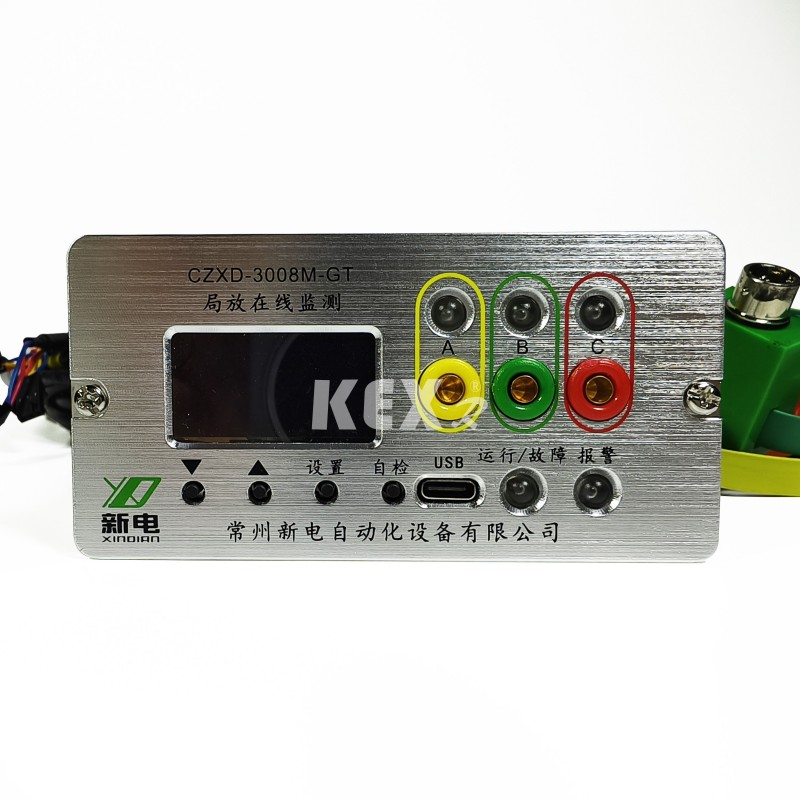

5. Детектор часткового розряду

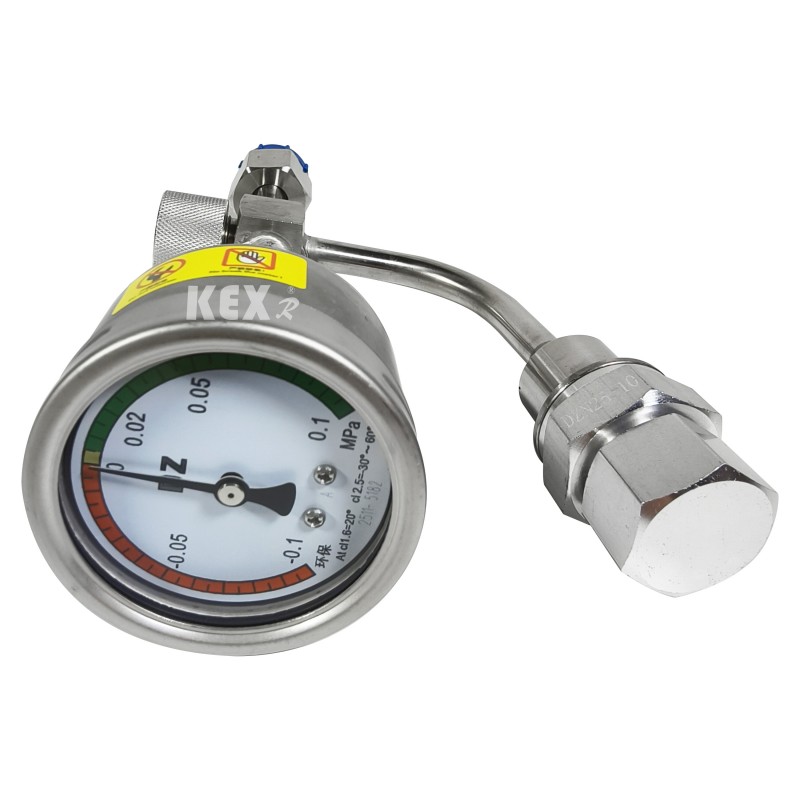

6.Барометр

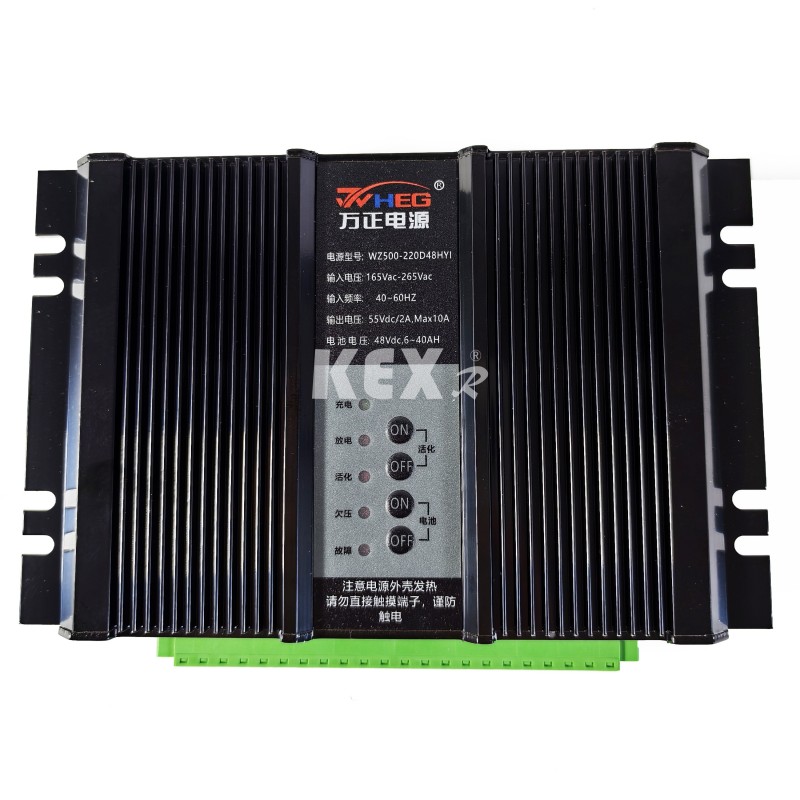

7. Джерело живлення

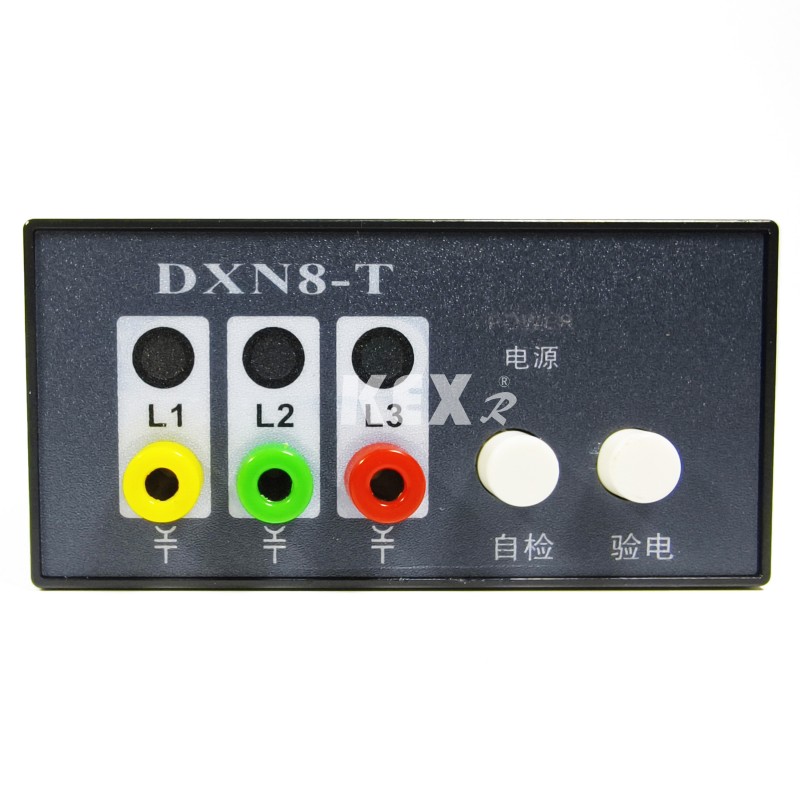

8. Заряджений дисплей

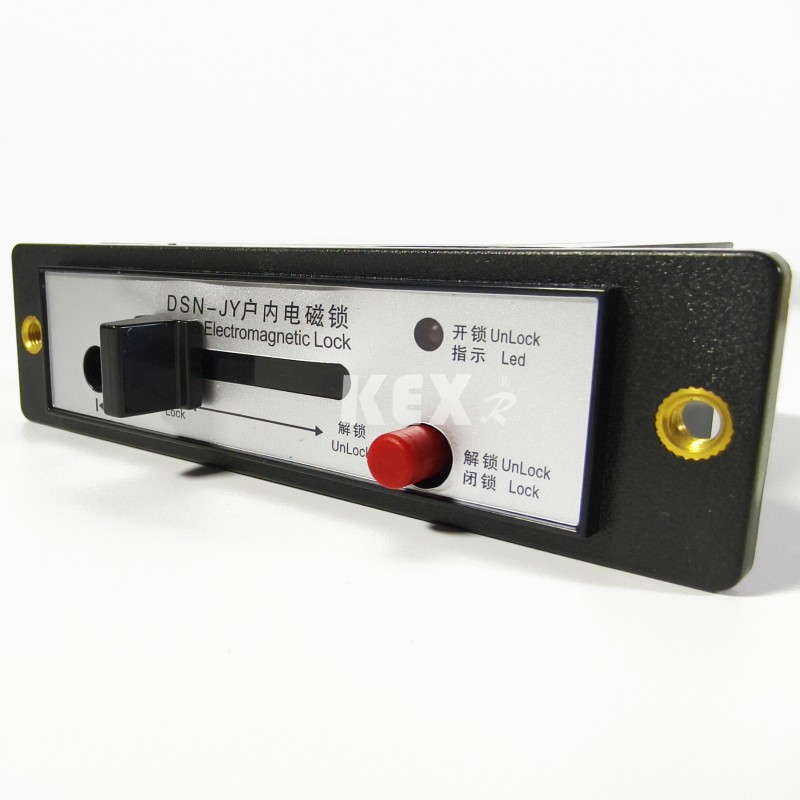

10.Електромагнітний замок

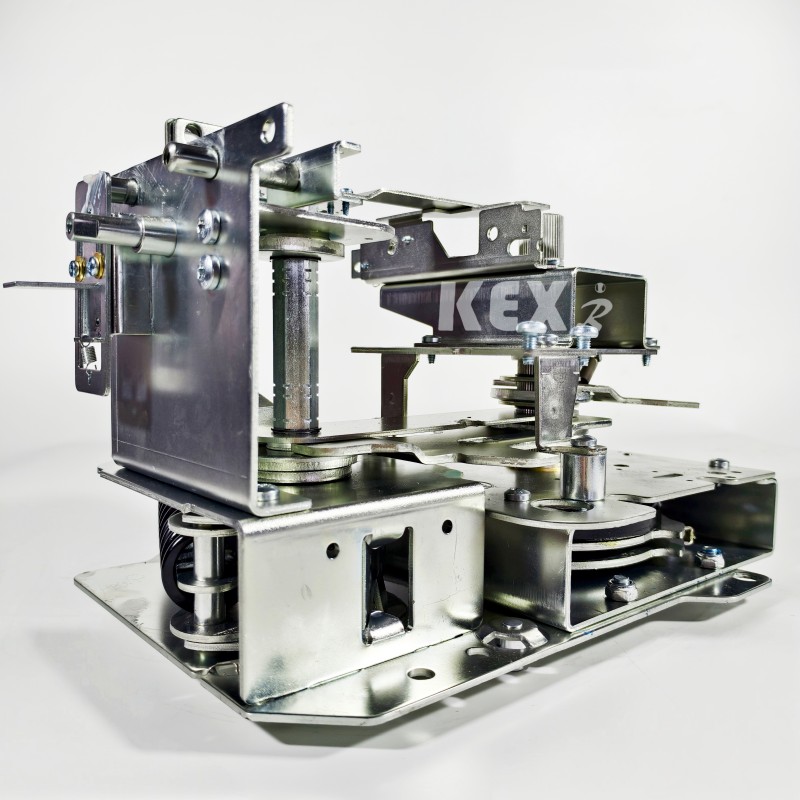

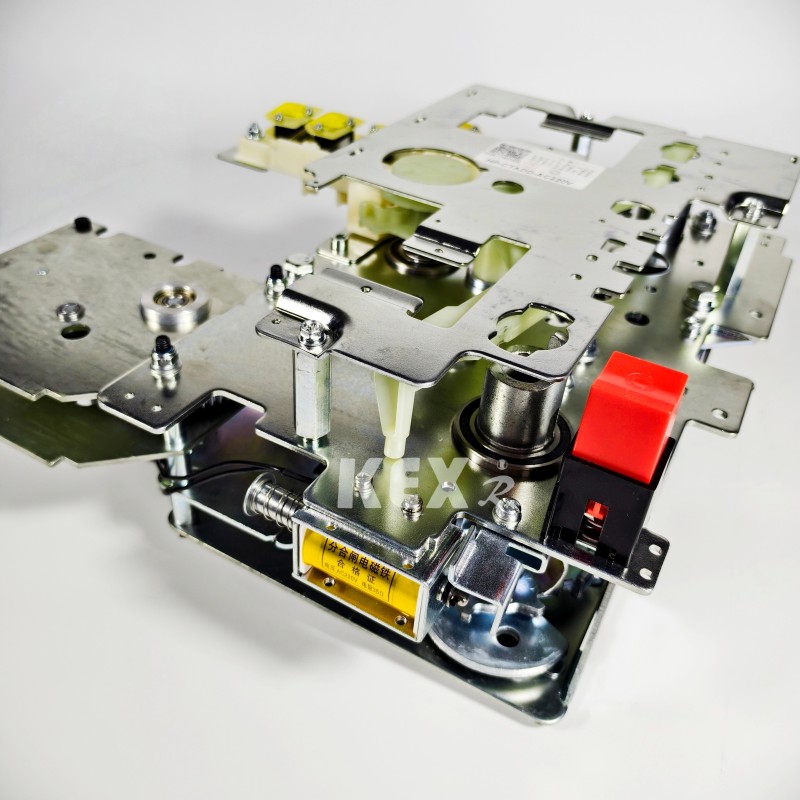

11. Механізм ручного приводу

12. Електричний привод

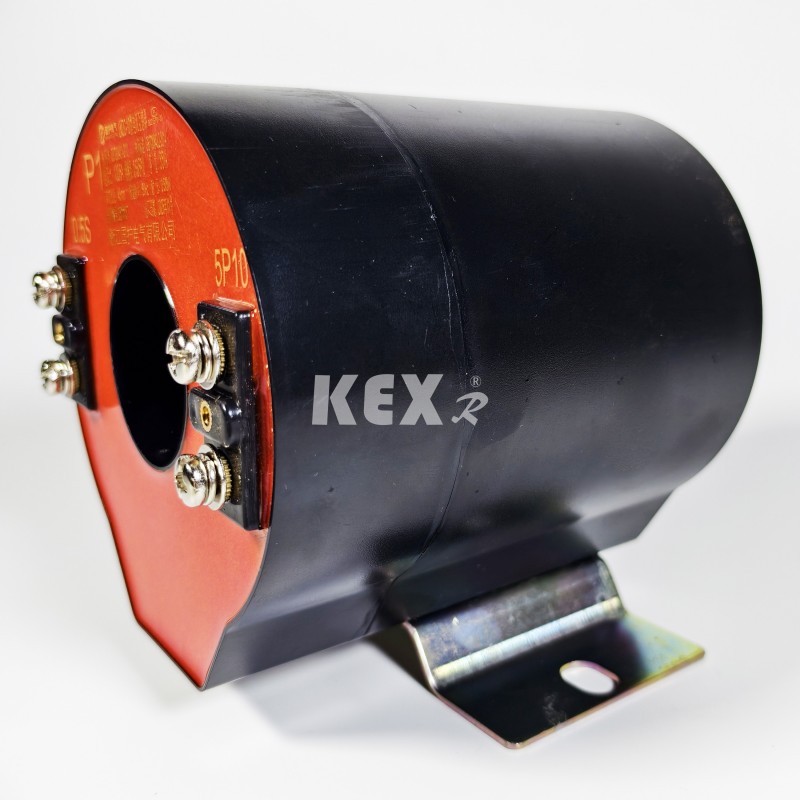

16. КТ

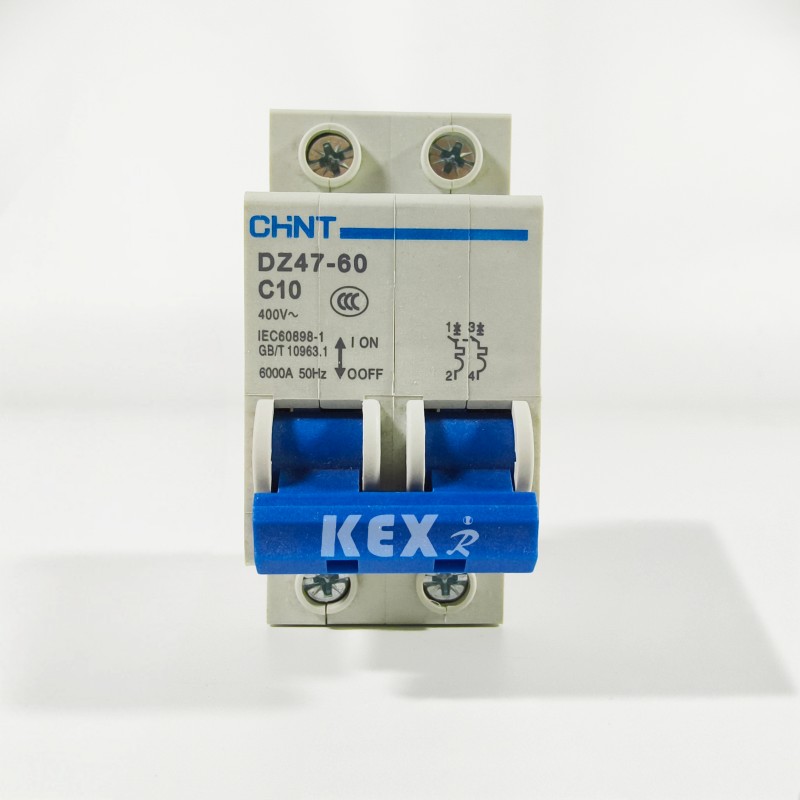

17.MCB

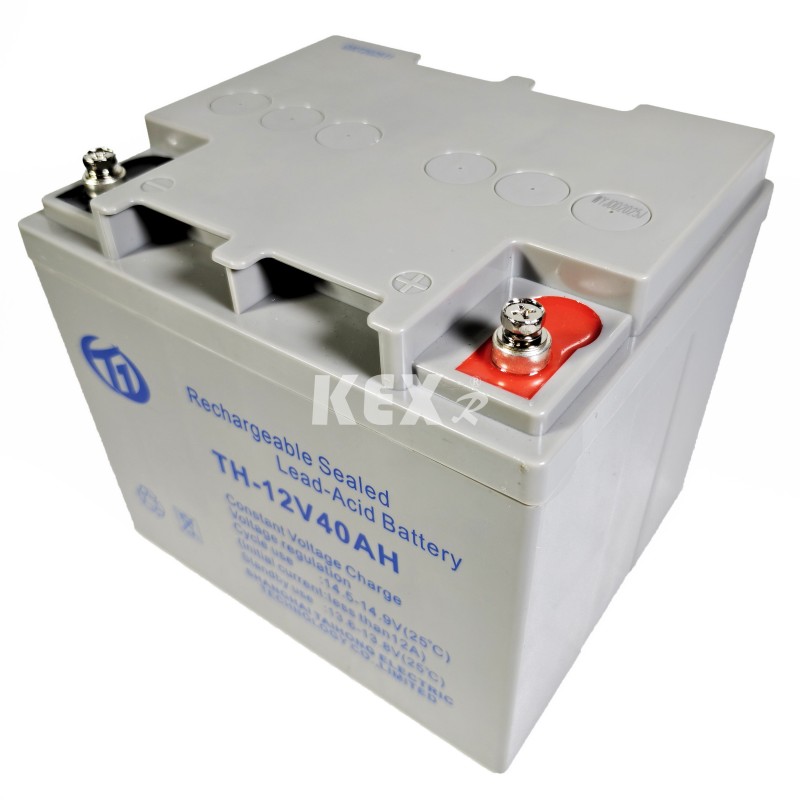

18.акумулятор

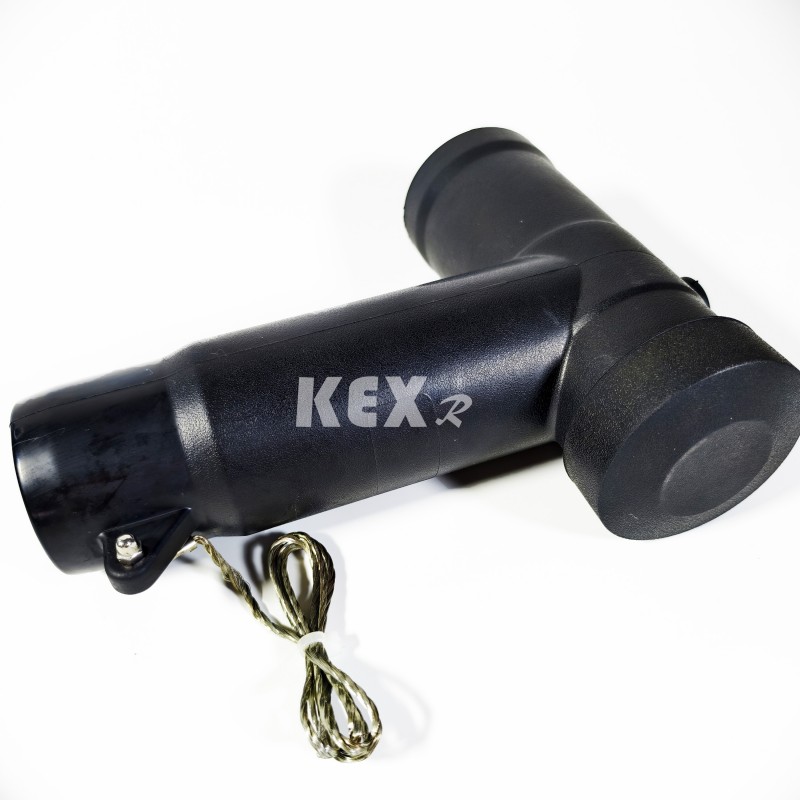

20. Штекер кабелю

● Умови використання

◆ Температура: -25 ~ 45 ℃

◆ Максимальна денна температура: 35℃

◆ Ступінь захисту IP: ущільнення корпусу IP67, корпус розподільної шафи IP4x

◆ Навколишнє повітря шафи розподільного пристрою з екологічно чистою газовою ізоляцією не повинно бути явно забруднене корозійним горючим газом і водяною парою.

◆Немає частих сильних вібрацій, а конструкція жорсткості під жорсткими частинами відповідає різним вимогам.

● Стандарти

Екологічно чиста газоізоляційна розподільча шафа типу KXHB-12 відповідає наведеним нижче стандартам

◆Загальні технічні вимоги стандартів GB/T 1022 для високовольтних розподільних пристроїв і пристроїв керування. ◆ GB/T39063640.5kV AC металеві закриті розподільчі пристрої та контрольне обладнання.

◆ GB/T1985 Високовольтний роздільник змінного струму та заземлювач

◆ Вимикач навантаження високої напруги змінного струму GB/T38043.6-40.5kV

◆ Високовольтний вимикач змінного струму GB/T1984

◆ GB/T4208 IP-код рівня захисту оболонки

◆ Вимірювання часткового розряду GB/T7354

◆ GB/T311.1 Координація ізоляції, частина 1: визначення, принципи та правила

●Таблиця технічних параметрів екологічно чистої газоізоляційної шафи розподільного пристрою

◆ Шафа автоматичного вимикача

Пункт				одиниця	дані
Номінальна напруга				КВ	12
Номінальна частота				HZ	50
Номінальний рівень ізоляції	Витримка робочої частоти 1 хв Напруга		До заземлення, фаза до фази	КВ	42
			Перерва		48
	Освітлювальний імпульс витримує напругу (пік)		До заземлення, фаза до фази	КВ	75
			Перерва		85
	Витримувана напруга допоміжної/керуючої схеми (до землі) протягом 1 хв.			КВ	2
Номінальний струм				A	630
Номінальний короткочасний струм (віртуальне значення)			Головне коло/заземлювач	кА	25/4 с
			Контур заземлення	кА	21,7/4с
Номінальний піковий струм			Головне коло/заземлювач	кА	63
			Контур заземлення	кА	54.5
Номінальний струм і час розриву короткого замикання				кА/час	25/30
Номінальний струм короткого замикання (піковий)				кА	63
Номінальний струм розриву зарядки кабелю				A	25
Номінальна послідовність роботи вимикача О-0,3с-СО-180с-СО
Механічне життя		Вимикач / Роз'єднувач		час	10000/3000
ступінь IP		Герметична коробка			IP67
		Оболонка розподільного пристрою			IP4X
Напруга газу		Номінальний рівень заряду газу (20 ℃, манометрична напруга)		Мпа	0.02
		Номінальний мінімальний функціональний рівень газу (20 ℃, манометрична напруга)		Мпа	0
Ефективність ущільнення,		Річний рівень витоку		%/рік	≤0,05

◆ Розподільна шафа навантаження

Пункт			одиниця	дані
Номінальна напруга			КВ	12
Номінальна частота			HZ	50
Номінальний рівень ізоляції	Витримка робочої частоти 1 хв Напруга		КВ

	Освітлювальний імпульс витримує напругу (пік)		КВ

	Витримувана напруга допоміжної/керуючої схеми (до землі) протягом 1 хв.		КВ	2
Номінальний струм			A	630
Номінальний короткочасний струм (віртуальне значення)		Головне коло/заземлювач	КА	25/4 с
		Контур заземлення	КА	21,7/4с
Номінальний піковий струм		Головне коло/заземлювач	КА	63
		Контур заземлення	КА	54.5
Номінальний струм короткого замикання (піковий)		Вимикач навантаження/заземлювач	КА	63
Номінальний струм відключення активного навантаження			A	630
Номінальний струм розриву замкнутого циклу			A	630
5% Номінальний струм відключення активного навантаження			A	31.5
Номінальний струм розриву зарядки кабелю			A	10
Номінальний час відключення активного навантаження			час	100
Обрив струму замикання на землю			A/Time	31,5/10
Зарядний струм ліній і кабелів відключається за умови замикання на землю.			A/Time	17,4/10
Механічне життя	Вимикач / Роз'єднувач		A/Time	10000/3000
ступінь IP	Герметична коробка			IP67
	Оболонка розподільного пристрою			IP4X
Напруга газу	Номінальний рівень заряду газу (20 ℃, манометрична напруга)		Мпа	0.02
	Номінальний мінімальний функціональний рівень газу (20 ℃, манометрична напруга)		Мпа	0
Ефективність ущільнення,	Річний рівень витоку		%/рік	≤0,05

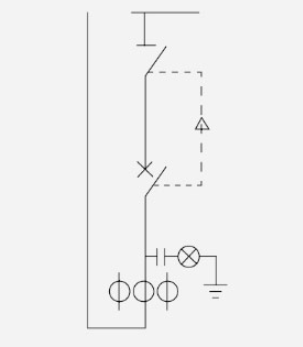

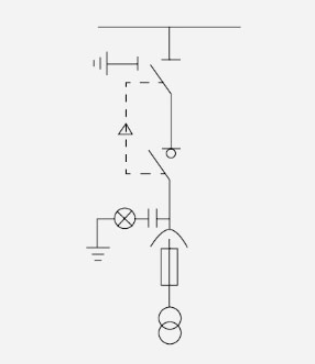

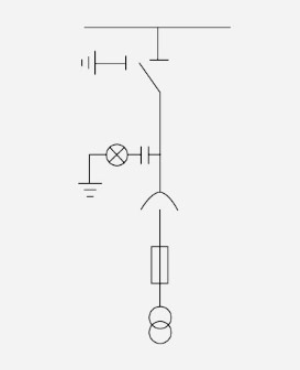

● Схема конфігурації шафи

○ Схема 1

CL650 мм

◆ Основні аксесуари

▶Перемикач навантаження

▶Ізолюючий вимикач із двома станціями

▶Індикатор живого дисплея

▶Стандартна збірна шина

▶Ручка керування

▶Контактна шина

◇ додаткові аксесуари

▶Електричний механізм керування

▶Цифровий дисплей

▶Інструмент покажчика електромагнітного блокування джерела живлення постійного струму

▶Механічне блокування три в двох

▶Он-лайн моніторинг камери низької напруги розрядника

▶Цифровий дисплей

▶Пасивний захист

▶Підйомне сидіння

▶Модуль випрямляча

▶Камера низької напруги

▶Два в одному механічний блокувальний блискавкозахист

▶Електроживлення постійного струму (12h-24Ah) вказівний інструмент електромагнітний замок Підйомне сидіння

PTC500 мм

◆ Основні аксесуари

▶Перемикач навантаження

▶Трьохстанційний роз’єднувач, який працює на стандартній шині

▶ручка з трансформатором напруги

▶Трубка з плавлення PT

▶Штекер кабелю (включаючи кабель)

◇ додаткові аксесуари

▶Електричний механізм керування

▶Цифровий дисплей

▶Інструмент покажчика електромагнітного блокування джерела живлення постійного струму

▶Механічне блокування три в двох Он-лайн моніторинг розрядника

▶Камера низької напруги

▶Цифровий дисплей

▶Пасивний захист

▶Модуль випрямляча підйому сидіння

▶Камера низької напруги

▶Посуд два в одному з механічним блокуванням

▶Електромагнітний замок джерела живлення постійного струму (12h-24Ah).

▶Підйомне сидіння

PTi500мм

◆ Основні аксесуари

▶Трьох позиційний вимикач

▶Заряджений дисплей

▶Стандартний автобус

▶Ручка керування

▶Трансформатор напруги

▶Трубка з плавлення PT

▶Штекер кабелю (включаючи кабель)

◇ додаткові аксесуари

▶Електричний механізм керування

▶Цифровий дисплей

▶Інструмент покажчика електромагнітного блокування джерела живлення постійного струму

▶Механічне блокування три в двох

▶Он-лайн моніторинг розрядника

▶Камера низької напруги

▶Цифровий дисплей

▶Пасивний захист

▶Підйомне сидіння

▶Модуль випрямляча

▶Камера низької напруги

▶Два в одному механічному блокувальному розряднику

▶Електромагнітний замок джерела живлення постійного струму (12h-24Ah).

▶Підйомне сидіння

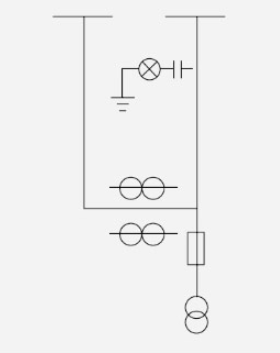

PT 500 мм

◆ Основні аксесуари

▶Заряджений дисплей

▶Стандартний автобус

▶Трансформатор напруги

▶Трубка з плавлення PT

▶Штекер кабелю (включаючи кабель)

◇ додаткові аксесуари

▶Електричний механізм керування

▶Цифровий дисплей

▶Інструмент покажчика електромагнітного блокування джерела живлення постійного струму

▶Механічне блокування три в двох

▶Он-лайн моніторинг розрядника

▶Камера низької напруги

▶Цифровий дисплей

▶Пасивний захист

▶Підйомне сидіння

▶Модуль випрямляча

▶Камера низької напруги

▶Два в одному механічному блокувальному розряднику

▶Електромагнітний замок джерела живлення постійного струму (12h-24Ah).

▶Підйомне сидіння

PTS500

◆ Основні аксесуари

▶Трансформатор напруги

▶Трубка з плавлення PT

▶Штекер кабелю (включаючи кабель)

◇ додаткові аксесуари

▶Блискавковідвід

▶Он-лайн моніторинг розрядника

▶Електроживлення постійного струму (12 год.-24 А год.)

▶Інструмент покажчика камери низької напруги

▶Електромагнітний замок приладу з цифровим дисплеєм

▶Підйомне сидіння

М 650 мм

◆ Основні аксесуари

▶Заряджений дисплей

▶Довгий і короткий автобус

▶Трансфер автобусом

▶Трансформатор напруги

▶Дозуючий бак із плавленої трубки PT

▶Трансформатор напруги

◇ додаткові аксесуари

▶Інструмент покажчика камери низької напруги

▶Електромагнітний замок приладу з цифровим дисплеєм

▶Підйомне сидіння

▶Регулятор температури та вологості

Примітка. Якщо до PT додається позитивний роздільник, ширину шафи слід змінити на 1000 мм, а інші розміри залишаються незмінними.

○ Схема 2

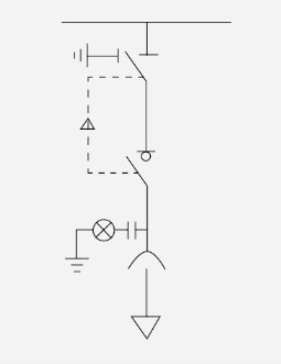

C 420 мм

◆ Основні аксесуари

▶Трьох позиційний вимикач

▶Заряджений дисплей

▶Стандартний автобус

▶Ручка керування

▶Перемикач навантаження

◇ додаткові аксесуари

▶Блискавковідвід електричного приводу

▶Каско страхування

▶Цифровий дисплей

▶Електромагнітний замок джерела живлення постійного струму

▶Трансформатор нульової послідовності

▶Індикатор несправності (з вимірюванням температури) покажчик ▶Он-лайн моніторинг розрядника

▶Пасивний захист

▶Підйомне сидіння

▶Модуль випрямляча

▶Прохідний трансформатор струму

▶Індикатор несправності EKL-4

▶Камера низької напруги

▶Механічне блокування два в одному

▶Пристрій блокування заземлення вхідної лінії

▶Механічне блокування три в двох

▶Кабельні аксесуари

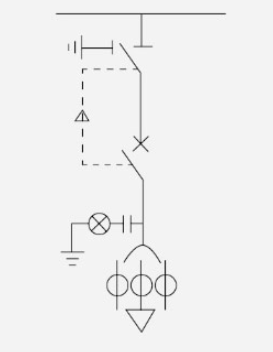

V 420 мм

◆ Основні аксесуари

▶3 позиційний роз’єднувач

▶Заряджений дисплей

▶Стандартна збірна шина

▶Ручка керування

▶Автоматичний вимикач

▶CT

◇ додаткові аксесуари

▶Електричний механізм керування

▶Пристрій Dodge

▶Каско страхування

▶Цифровий дисплей

▶Електромагнітний замок джерела живлення постійного струму

▶Трансформатор нульової послідовності

▶Індикатор несправності (з вимірюванням температури) покажчик

▶Он-лайн моніторинг розрядника

▶Пасивний захист

▶Підйомне сидіння

▶Модуль випрямляча

▶Прохідний трансформатор струму

▶Індикатор несправності EKL-4 Камера низької напруги

▶Механічне блокування два в одному

▶Пристрій блокування заземлення вхідної лінії

▶Механічне блокування три в двох

▶Кабельні аксесуари

V 650 мм

◆ Основні аксесуари

▶Двопозиційний роз’єднувач

▶Заряджений дисплей

▶Стандартний автобус

▶Автоматичний вимикач ручки керування

▶Трансформатор струму

▶З’єднувальна шина

◇ додаткові аксесуари

▶Електричний механізм керування

▶Каско страхування

▶Камера низької напруги

▶Механічне блокування два в одному

▶Механічне блокування три в двох

▶Інструмент покажчика джерела живлення постійного струму

▶Цифровий дисплей

▶Підйомне сидіння

▶Модуль випрямляча пасивного захисту

▶Електромагнітний замок

○ Схема 3

DI 420 мм

◆ Основні аксесуари

▶Заряджений дисплей

▶Стандартна збірна шина

◇ додаткові аксесуари

▶Розрядник кабельних аксесуарів

▶Он-лайн моніторинг розрядника

▶Індикатор несправності Індикатор несправності EKL-4 (з вимірюванням температури) ▶Електромагнітний замок

▶Підйомне сидіння

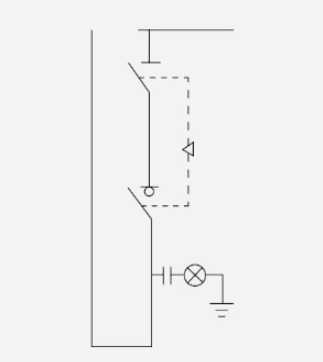

DI 420 мм

◆ Основні аксесуари

▶Заряджений дисплей

▶Стандартна збірна шина

▶Ручка керування

▶2 позиційний роз’єднувач

◇ додаткові аксесуари

▶Камера низької напруги

▶Механічне блокування два в одному

▶Механічне блокування три в двох

▶Підйомне сидіння з електромагнітним замком

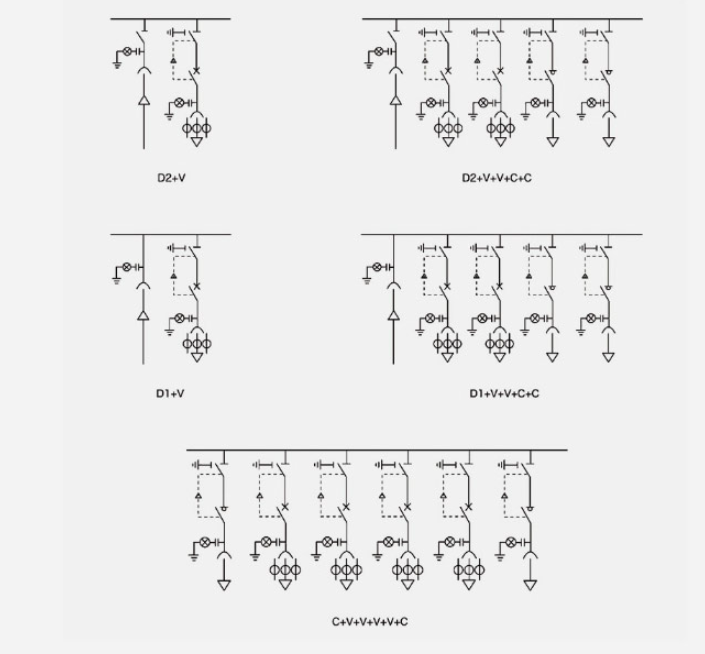

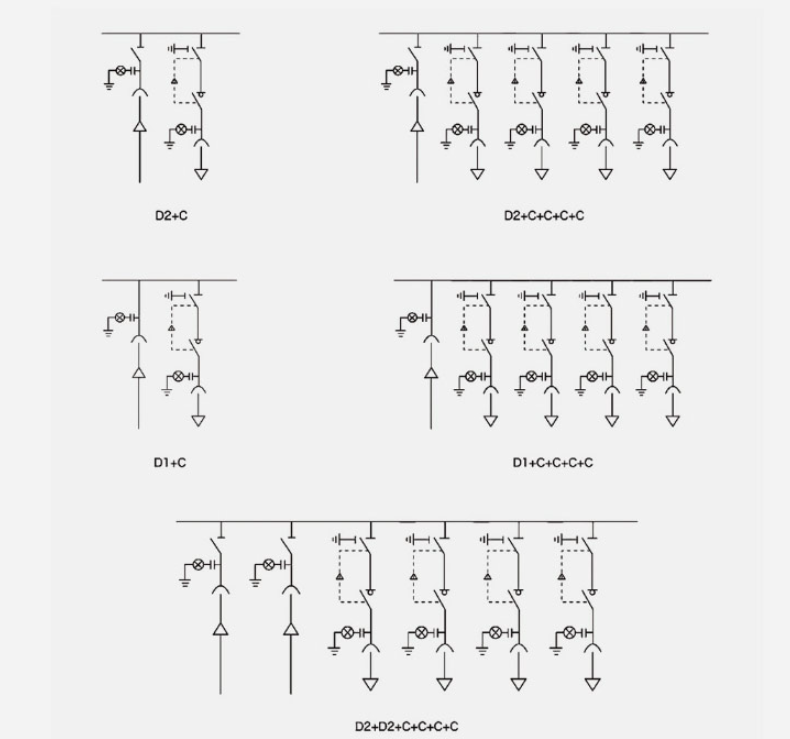

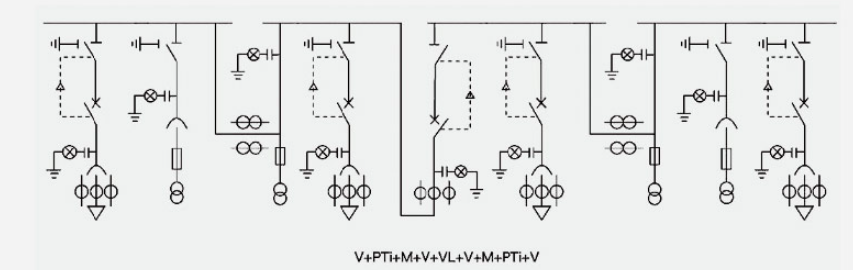

●Типова схема комбінації 1

Примітка. Наведену вище типову схему комбінування можна комбінувати різними способами відповідно до потреб користувачів.

Типова схема комбінації 2

Схема сегментації ATS

● Інструкція з експлуатації комутатора

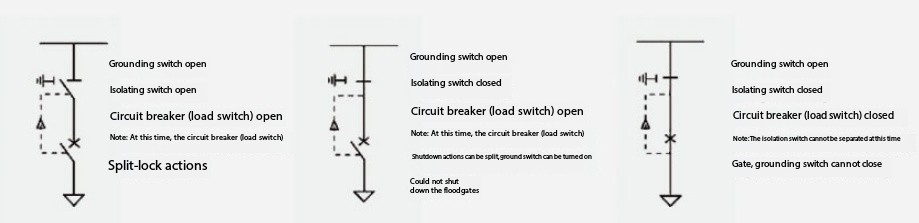

Положення, стан і блокування перемикача

Етапи операції:

Передача електроенергії: повісьте (закрийте) верхні та нижні двері з автоматичним вимикачем (вимикачем навантаження) → вимикач заземлення з ізолюючим вимикачем → вимикач (вимикач навантаження) з передачею електроенергії завершено.

Відключення живлення: вимикач (вимикач навантаження) → роз’єднувач → заземлювач → вимикач (вимикач навантаження) розвантажено (розімкнуто), а двері затемнено.

● Інструкції зі встановлення

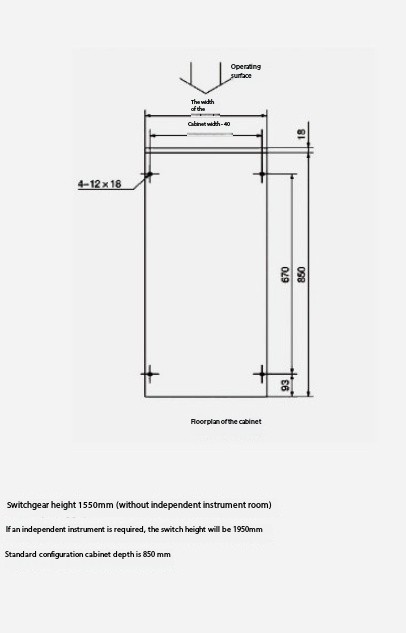

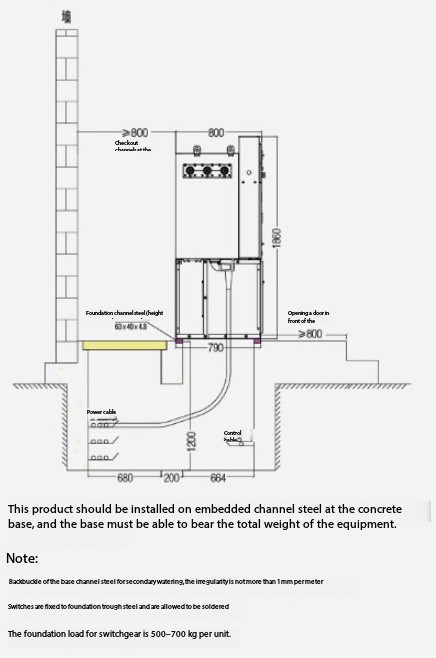

◆Фундамент і габаритні розміри

◆ Розміри шафи та загальні розміри установки
