Екологічно чистий блок

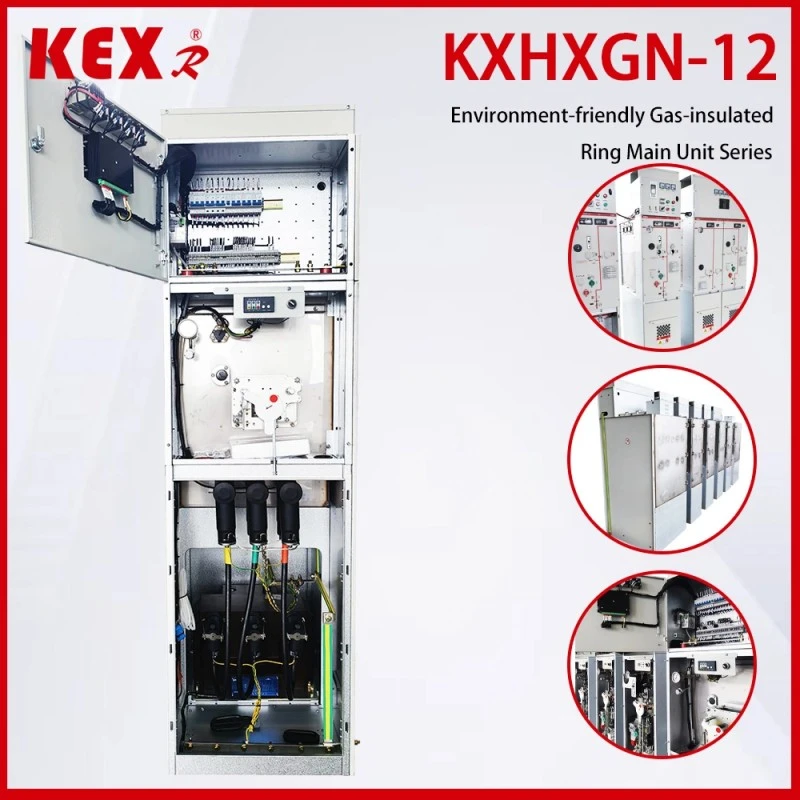

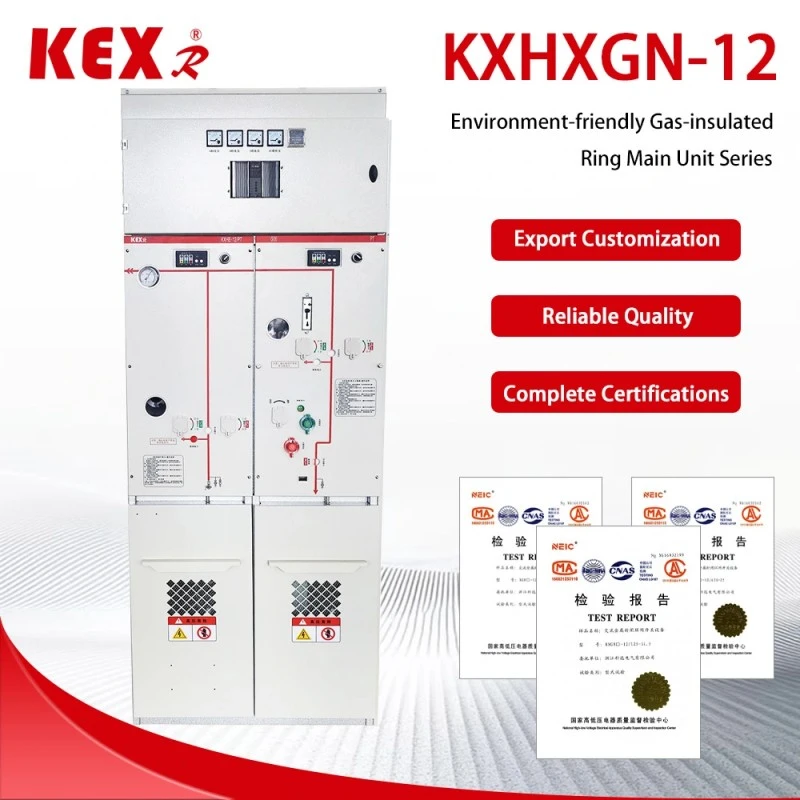

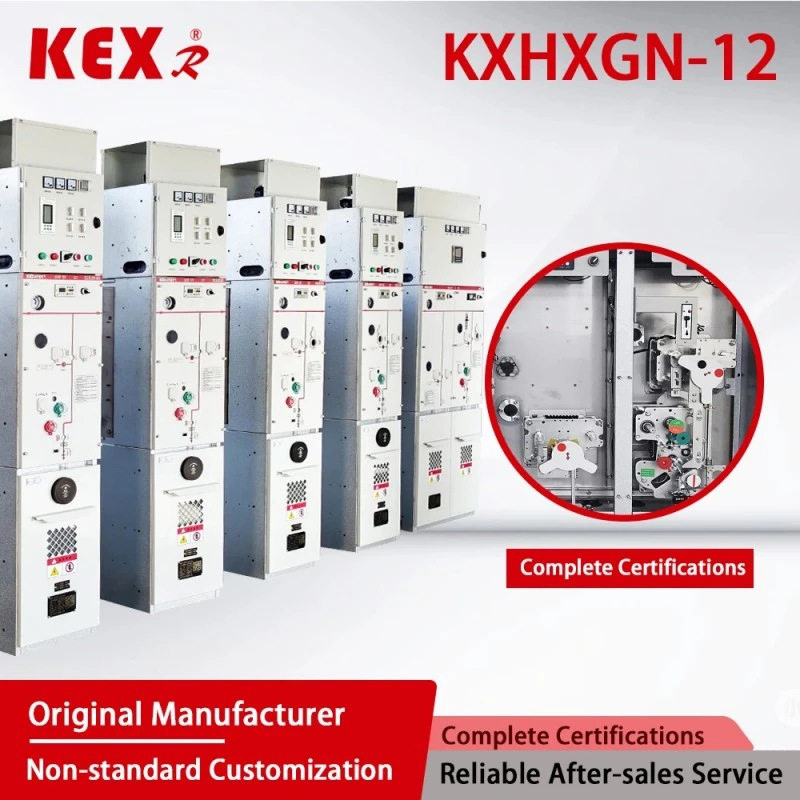

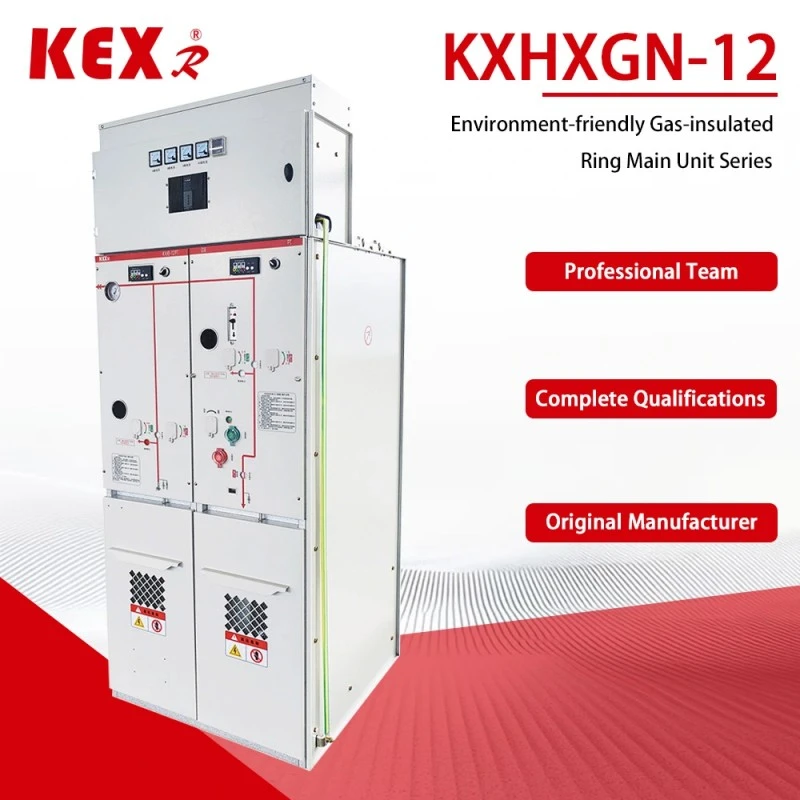

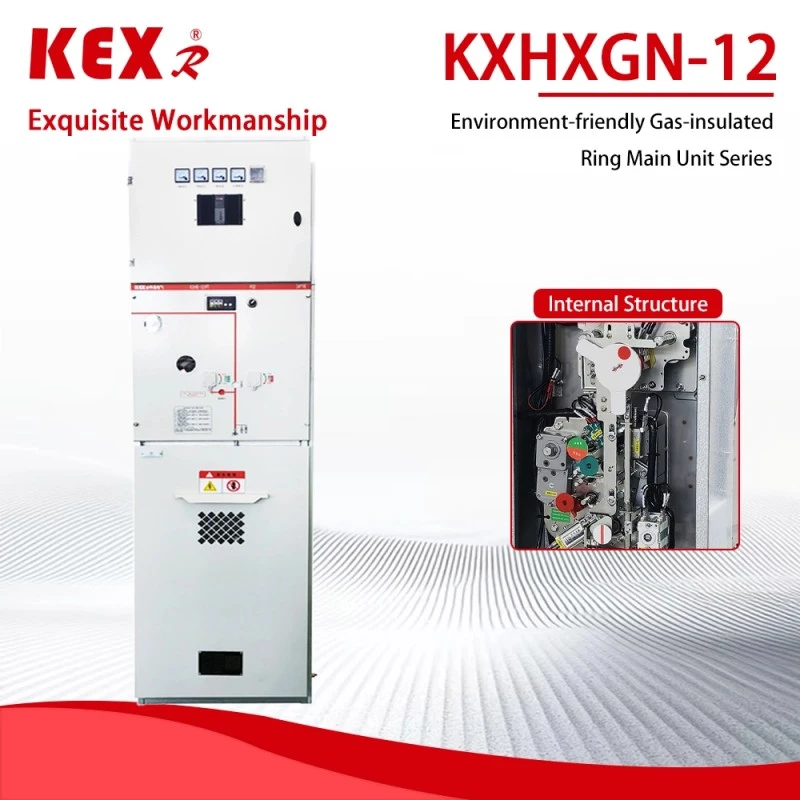

Тип KXHXGN-12 Екологічно чистий блок, виготовлений компанією KEXR, постачальником обладнання для передачі та розподілу електроенергії в Китаї, являє собою газоізоляційну кільцеву мережеву шафу на 12 кВ із захисним газом (таким як сухе повітря, азот або змішаний газ) як ізоляційне середовище, яке підходить для живлення кільцевої мережі, кінцевого джерела живлення та невеликих станцій відкриття та закриття розподільних мереж.
Модель: KXHXGN-12
Торгова марка: KEXR

Надіслати запит

Опис продукту

● Основна особливість екологічно чистого блоку

(1) Переваги захисту навколишнього середовища

◆Безкоштовні SFgas: екологічно чистий блок використовує сухе повітря, азот або новий захисний газ (наприклад, G, AirPlus® тощо), що відповідає нормам ЄС щодо F-газів і політиці Китаю щодо «подвійного вуглецю».

◆Низькі викиди вуглецю: порівняно з кільцевою мережевою шафою SF GWP (потенціал глобального потепління) наближається до нуля.

(2) Структурний дизайн

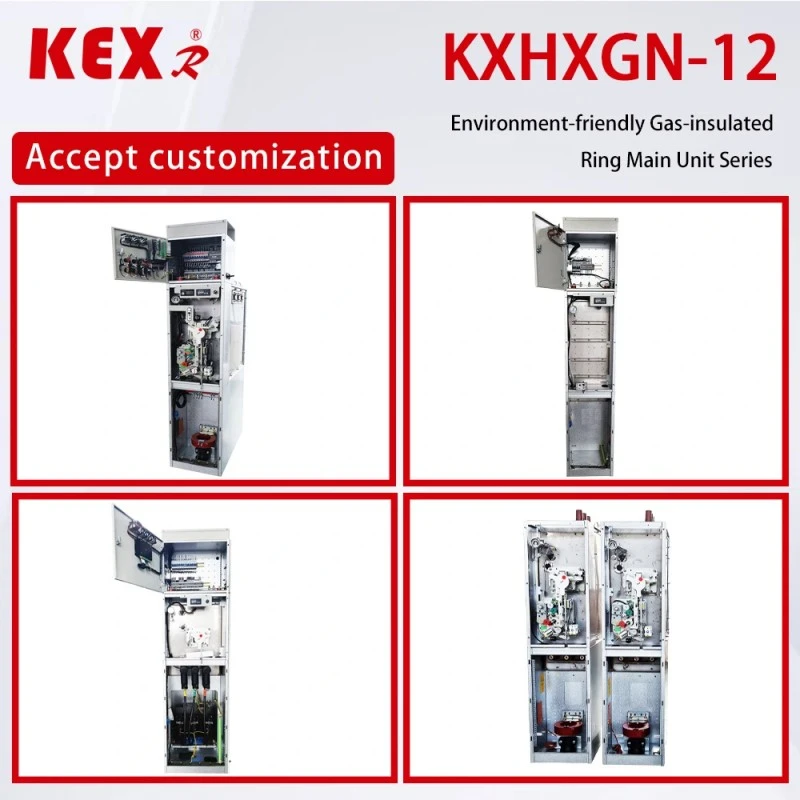

◆Модульна конструкція: Екологічно чистий блок вхідної лінії, вихідної лінії, вимірювання та PT може бути розширений.

◆Закрита конструкція: Рівень захисту екологічно чистого пристрою сягає IP67, який є пило-, вологозахищеним і захищеним від конденсації, підходить для суворих умов.

◆Компактний розмір: він економить місце, ніж кільцева мережева шафа AIS, і є більш екологічним, ніж традиційна SF₆ GIS.

(3) Інтелектуальні опції

Інтелектуальний моніторинг (наприклад, DTU, онлайн-вимірювання температури, моніторинг часткового розряду тощо) можна вибрати для підтримки доступу до Інтернету речей (IoT) і реалізації віддаленої роботи та обслуговування.

● Технічні параметри екологічно чистого блоку

◆ Шафа автоматичного вимикача

Пункт				одиниця	дані
Номінальна напруга				КВ	12
Номінальна частота				HZ	50
Номінальний рівень ізоляції	Витримка робочої частоти 1 хв Напруга		До заземлення, фаза до фази	КВ	42
			Перерва		48
	Освітлювальний імпульс витримує напругу (пік)		До заземлення, фаза до фази	КВ	75
			Перерва		85
	Витримувана напруга допоміжної/керуючої ланцюга (до землі) протягом 1 хв.			КВ	2
Номінальний струм				A	630
Номінальний короткочасний струм (віртуальне значення)			Головне коло/заземлювач	кА	25/4 с
			Контур заземлення	кА	21,7/4с
Номінальний піковий струм			Головне коло/заземлювач	кА	63
			Контур заземлення	кА	54.5
Номінальний струм і час розриву короткого замикання				кА/час	25/30
Номінальний струм короткого замикання (піковий)				кА	63
Номінальний струм розриву зарядки кабелю				A	25
Номінальна послідовність роботи вимикача O-0,3s-CO-180s-CO
Механічний термін служби		Вимикач / Роз'єднувач		час	10000/3000
ступінь IP		Герметична коробка			IP67
		Оболонка розподільного пристрою			IP4X
Тиск газу		Номінальний рівень зарядки газу (20 ℃, манометричний тиск)		Мпа	0.02
		Номінальний мінімальний функціональний рівень газу (20 ℃, манометричний тиск)		Мпа	0
Ефективність ущільнення,		Річний рівень витоку		%/рік	≤0,05

◆ Розподільна шафа навантаження

Пункт			одиниця	дані
Номінальна напруга			КВ	12
Номінальна частота			HZ	50
Номінальний рівень ізоляції	Витримка робочої частоти 1 хв Напруга		КВ

	Освітлювальний імпульс витримує напругу (пік)		КВ

	Витримувана напруга допоміжної/керуючої ланцюга (до землі) протягом 1 хв.		КВ	2
Номінальний струм			A	630
Номінальний короткочасний струм (віртуальне значення)		Головне коло/заземлювач	КА	25/4 с
		Контур заземлення	КА	21,7/4с
Номінальний піковий струм		Головне коло/заземлювач	КА	63
		Контур заземлення	КА	54.5
Номінальний струм короткого замикання (піковий)		Вимикач навантаження/заземлювач	КА	63
Номінальний струм відключення активного навантаження			A	630
Номінальний струм розриву замкнутого циклу			A	630
5% Номінальний струм відключення активного навантаження			A	31.5
Номінальний струм розриву зарядки кабелю			A	10
Номінальний час відключення активного навантаження			час	100
Обрив струму замикання на землю			A/Time	31,5/10
Зарядний струм ліній і кабелів відключається за умови замикання на землю.			A/Time	17,4/10
Механічний термін служби	Вимикач / Роз'єднувач		A/Time	10000/3000
ступінь IP	Герметична коробка			IP67
	Оболонка розподільного пристрою			IP4X
Тиск газу	Номінальний рівень зарядки газу (20 ℃, манометричний тиск)		Мпа	0.02
	Номінальний мінімальний функціональний рівень газу (20 ℃, манометричний тиск)		Мпа	0
Ефективність ущільнення,	Річний рівень витоку		%/рік	≤0,05

● Стандарт впровадження екологічно чистого блоку

◆ Загальні технічні вимоги стандартів GB/T 1022 для високовольтних розподільних пристроїв і пристроїв керування.

◆ GB/T39063640.5kV металеві розподільні пристрої та контрольне обладнання змінного струму.

◆ GB/T1985 Високовольтний ізолюючий вимикач змінного струму та вимикач заземлення

◆ Вимикач навантаження високої напруги змінного струму GB/T38043.6-40.5kV

◆ Високовольтний автоматичний вимикач змінного струму GB/T1984

◆ GB/T4208 IP-код рівня захисту оболонки

◆ GB/T7354 Вимірювання часткового розряду

◆ GB/T311.1 Координація ізоляції, частина 1: визначення, принципи та правила

● Використання умов Екологічно чистого блоку

◆ Максимальна температура: +45 градусів Цельсія;

◆ Мінімальна температура: -25 градусів Цельсія;

◆ Максимальна температура: (середня 24 години) +35 градусів Цельсія;

◆ Максимальна середня відносна вологість (24 години 1: ≤ 95%; висота: ≤ 1500 м; сейсмічна потужність: 8 градусів;

◆ Ступінь захисту: заряджене ущільнення корпусу IP67, оболонка розподільної шафи IP4x；

◆ Навколишнє повітря не повинно бути явно забруднене корозійним горючим газом і водяною парою.

◆ Немає частих сильних вібрацій, а конструкція жорсткості під жорсткими частинами відповідає всім вимогам.

◆ Коли він використовується в нормальних умовах навколишнього середовища, крім GB/T3906, користувач повинен домовитися з KEXR

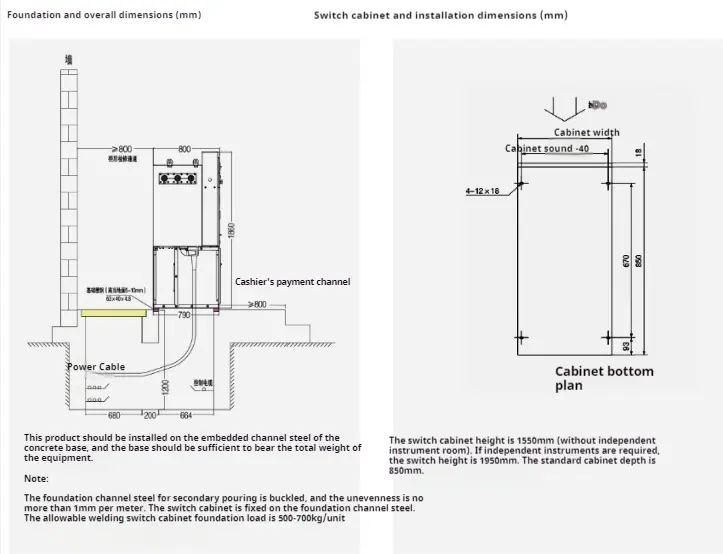

● Інструкції зі встановлення

Environment Friendly Unit
