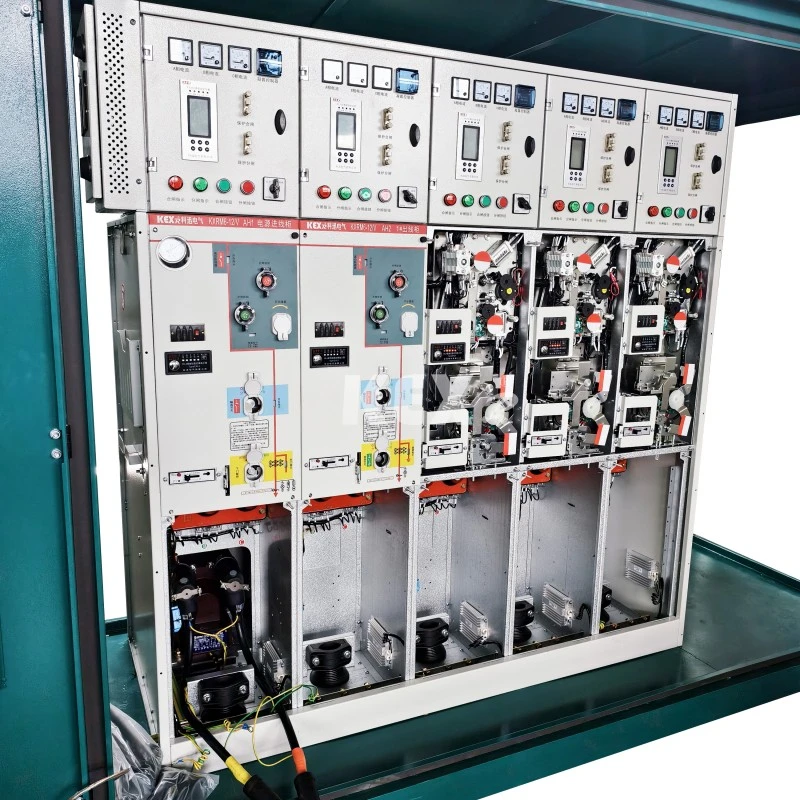

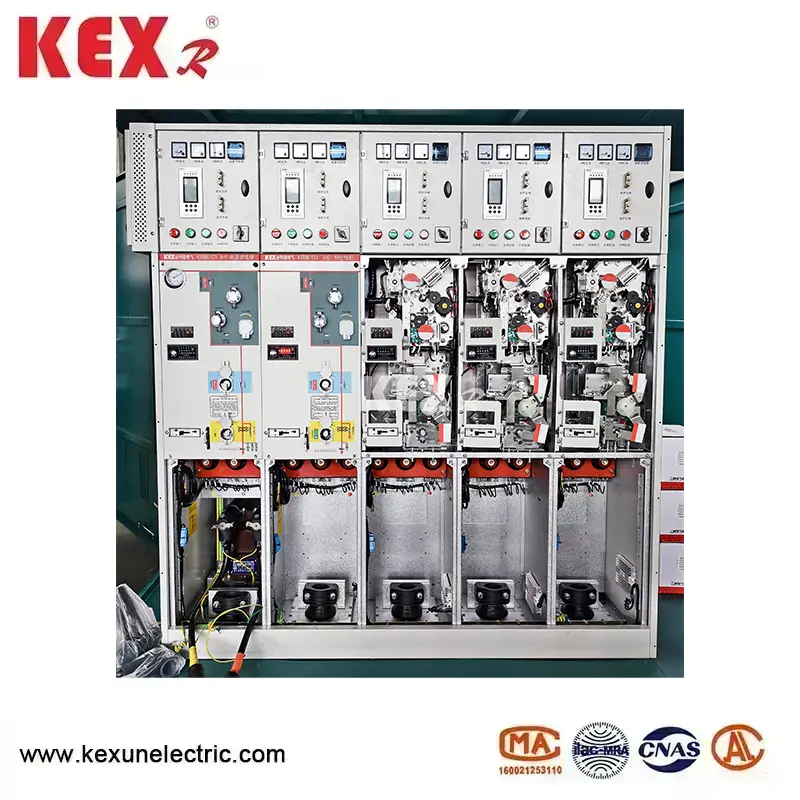

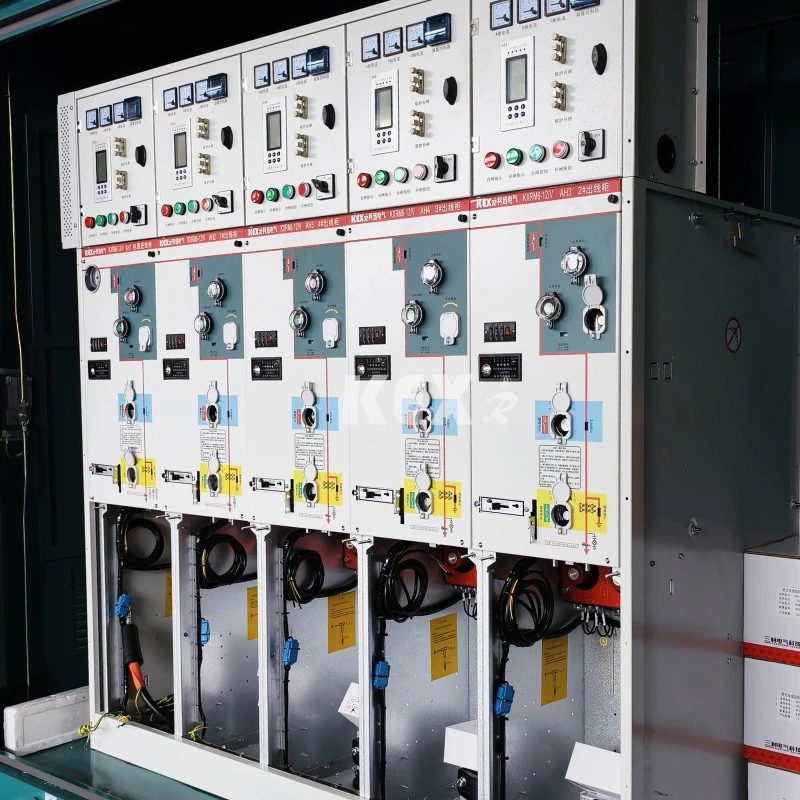

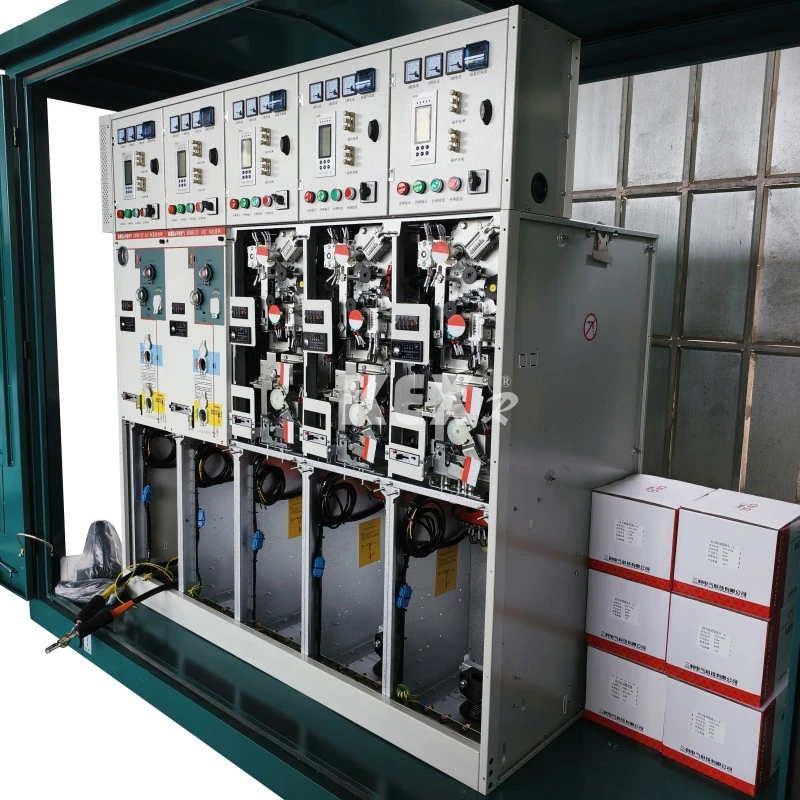

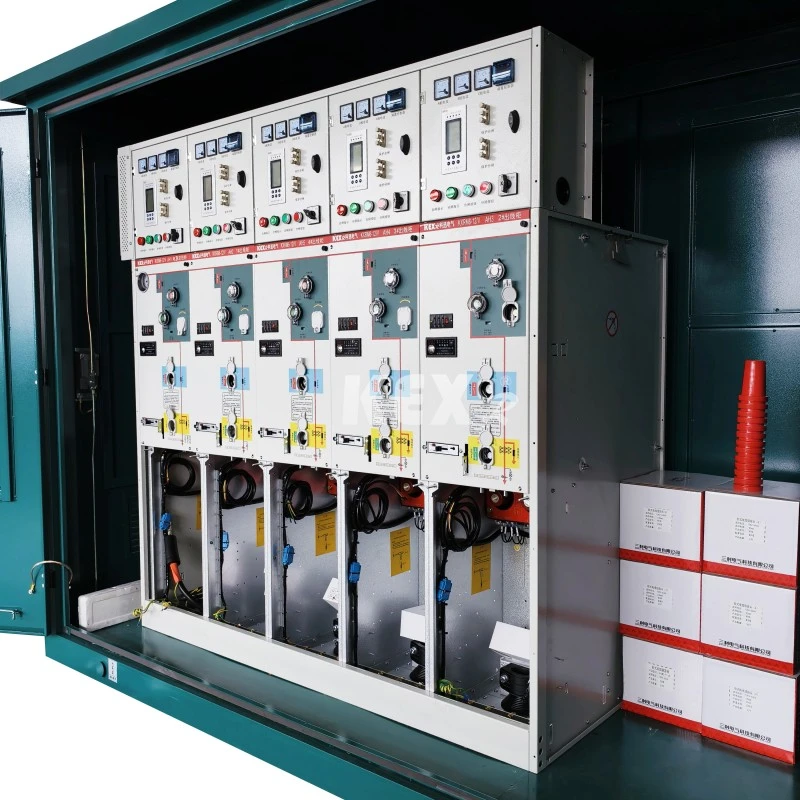

ГІС-шафа комбінованого типу

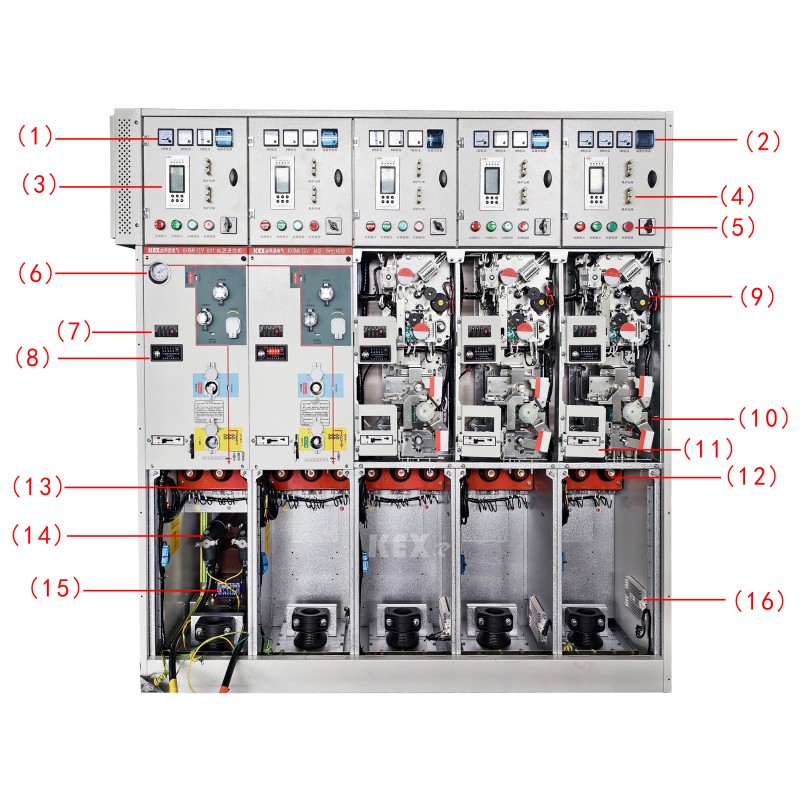

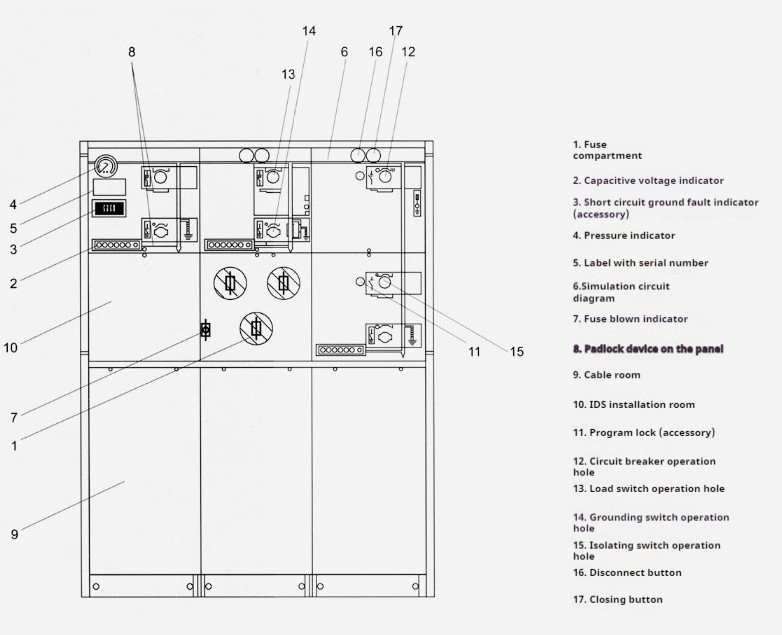

●Компоненти

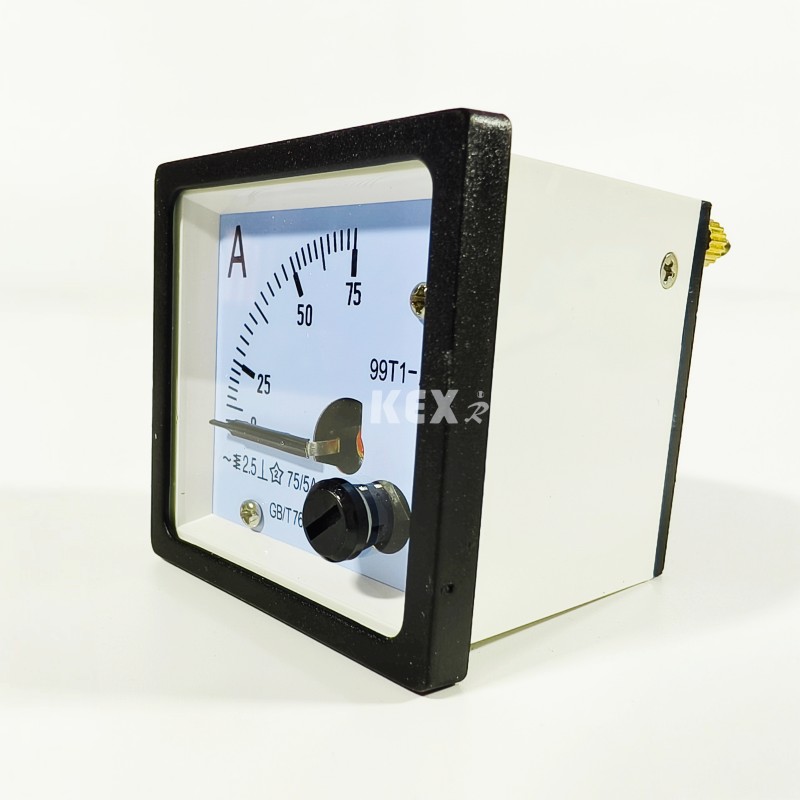

1.Амперметр

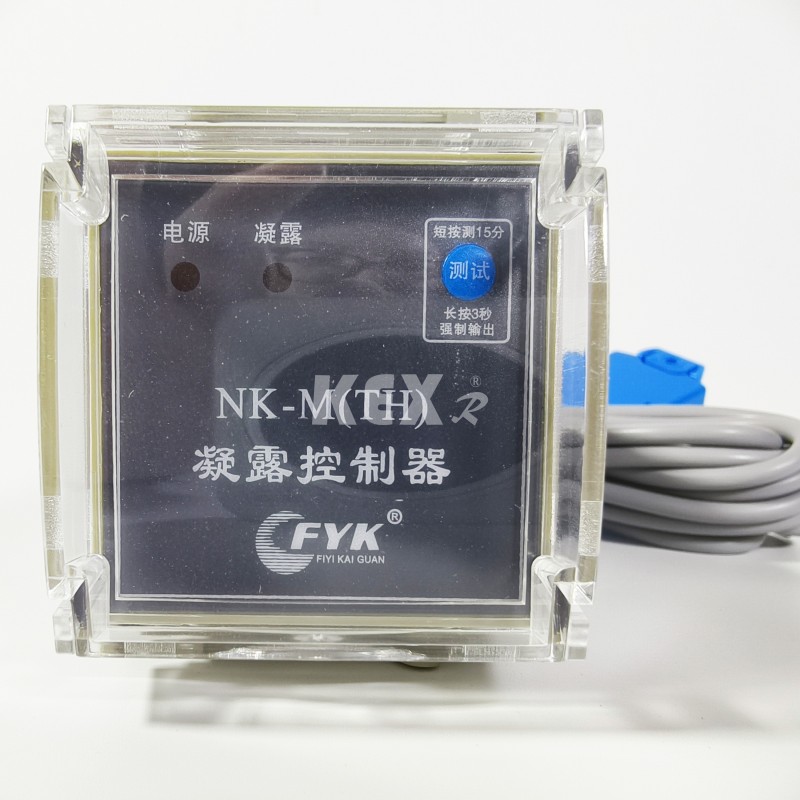

2. Контролер конденсації

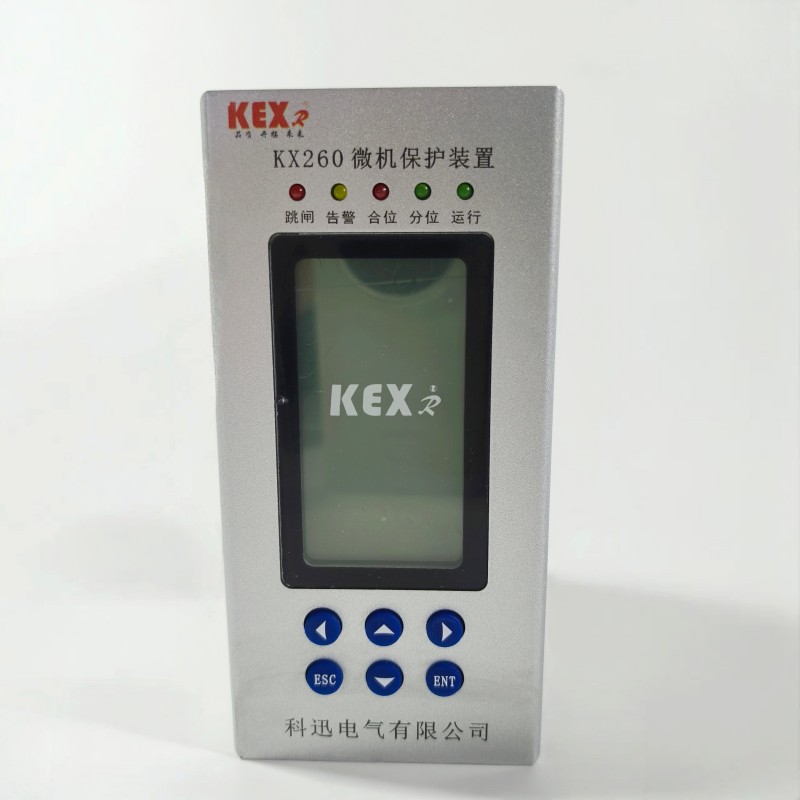

3.Пристрій захисту мікрокомп'ютера

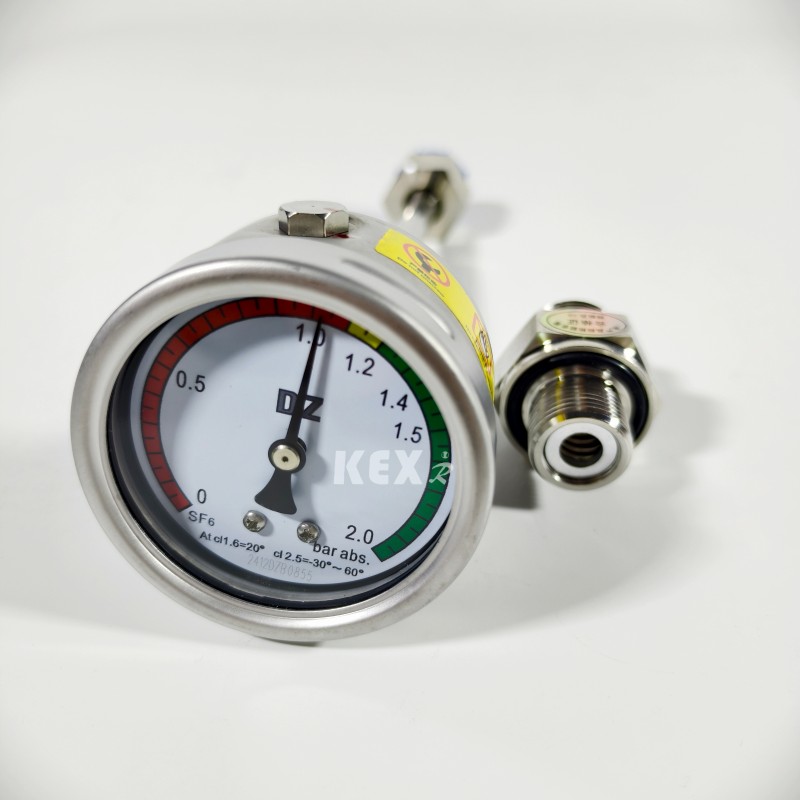

6 .Барометр

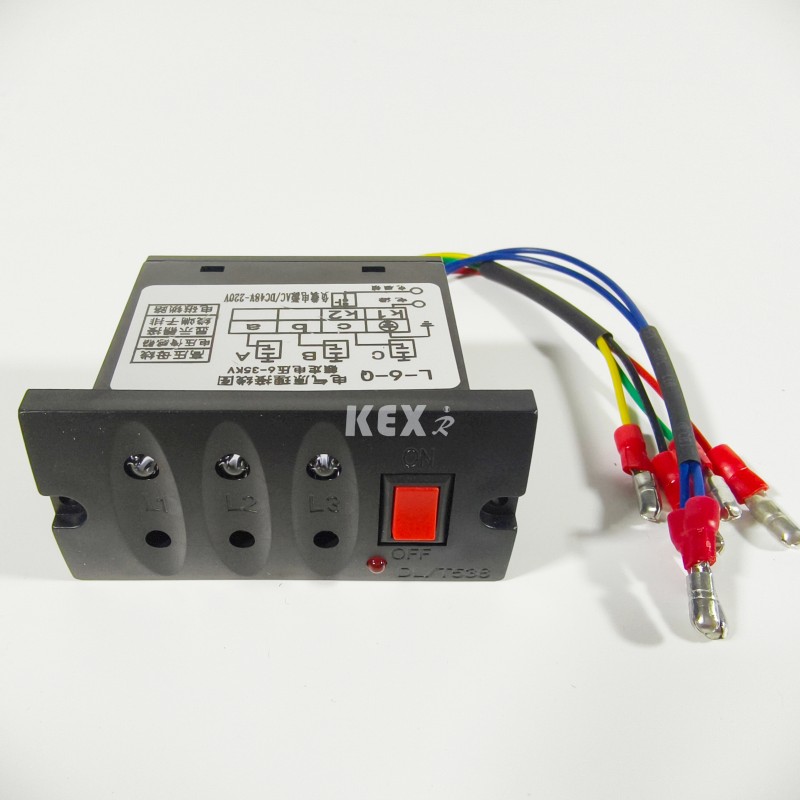

7.Заряджений дисплей

 8.. Індикатор несправності

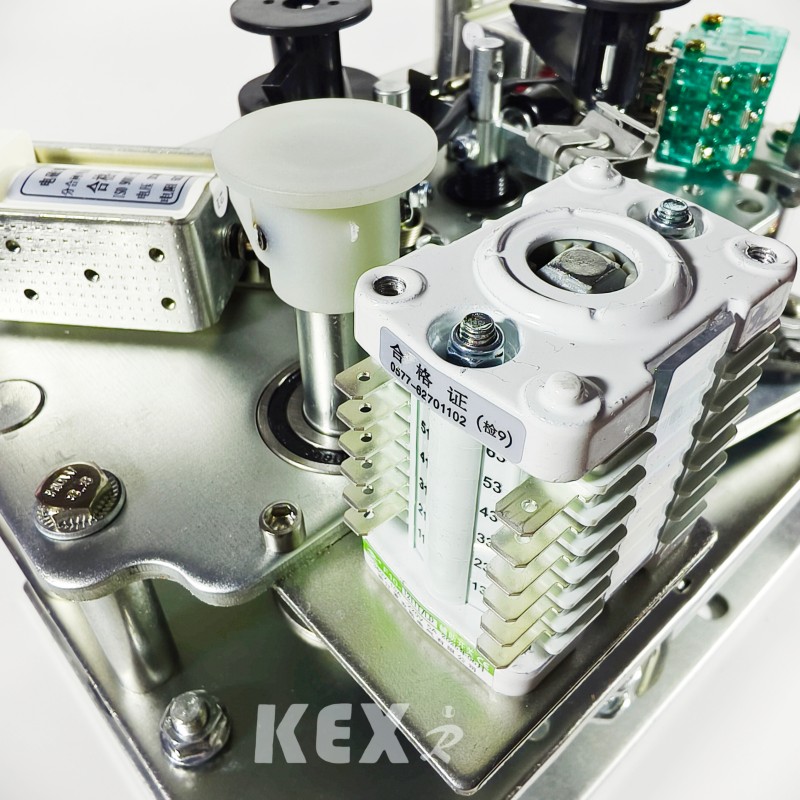

9. Електричний механізм керування

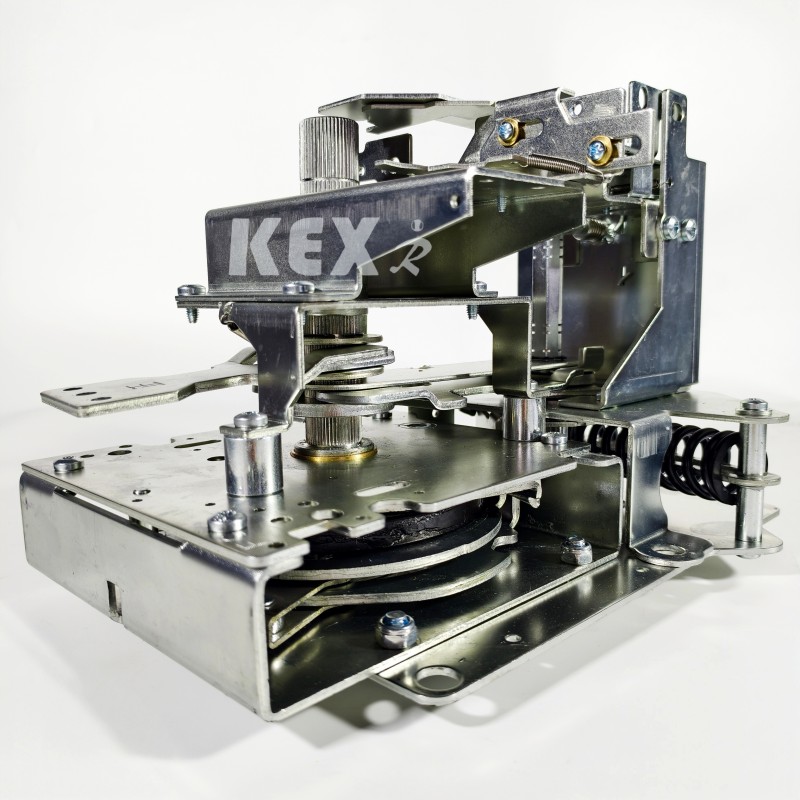

10. Механізм ручного приводу

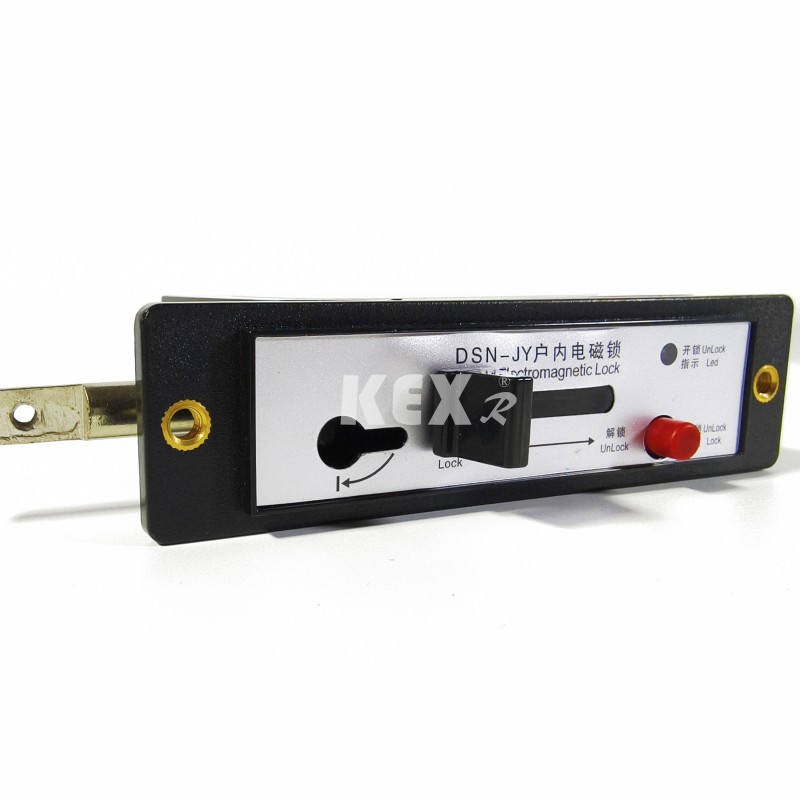

11. Електромагнітний замок

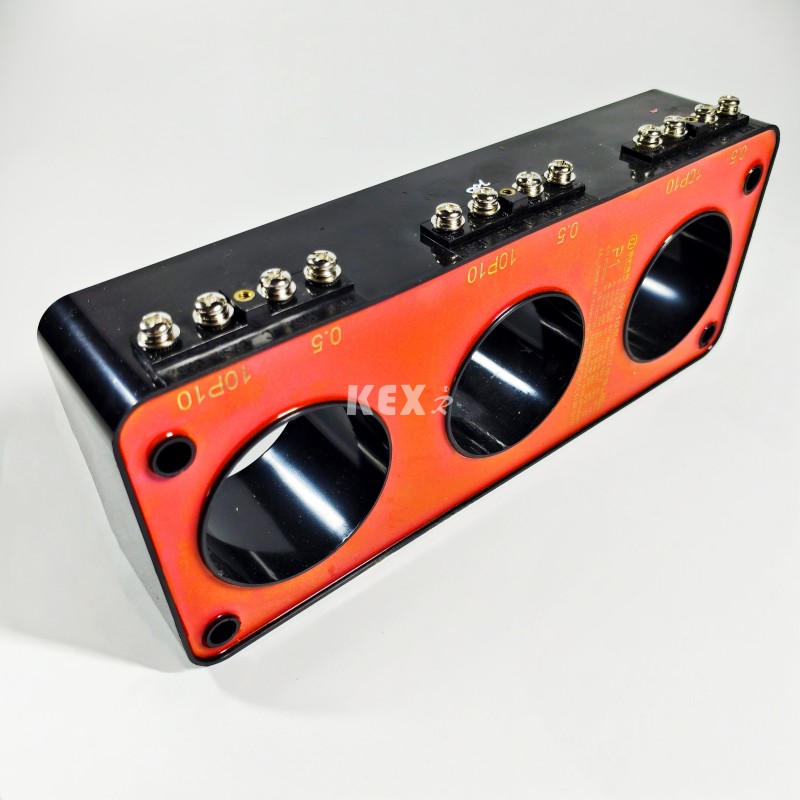

12~13 . Трансформатор струму

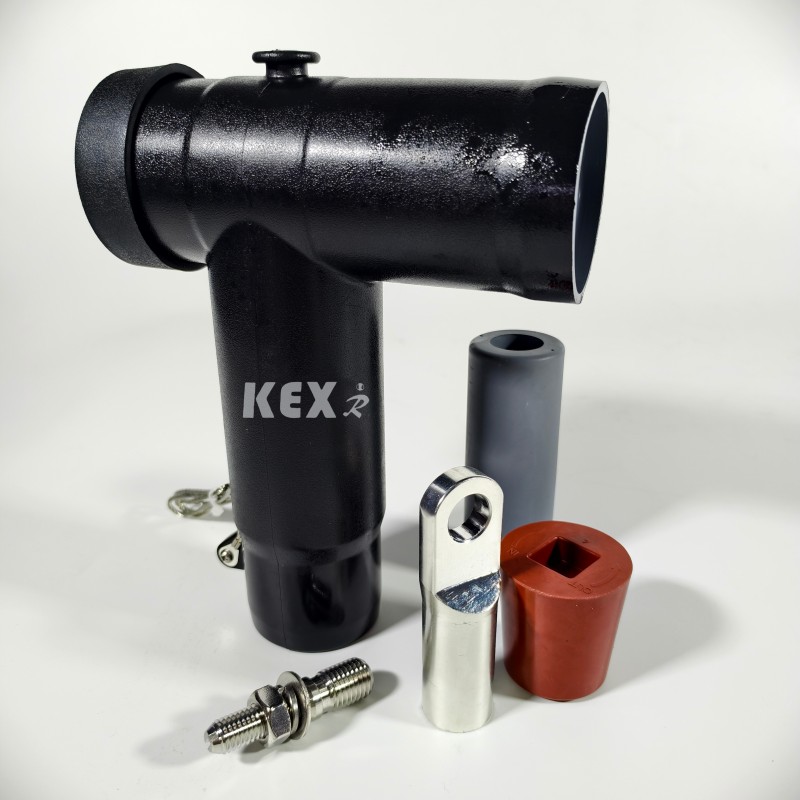

14. Кабельний штекер

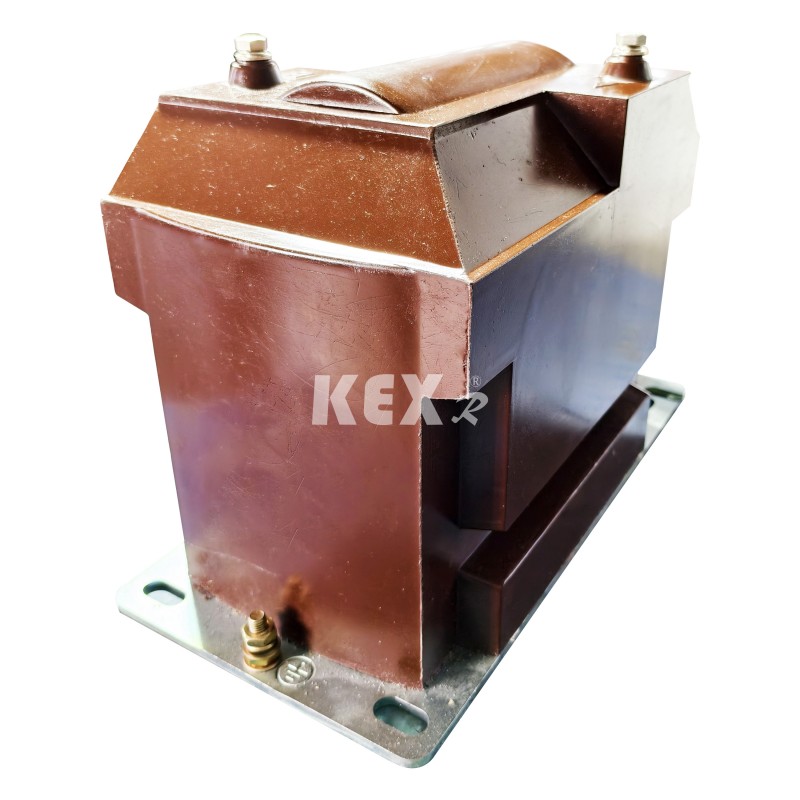

15.Трансформатор напруги

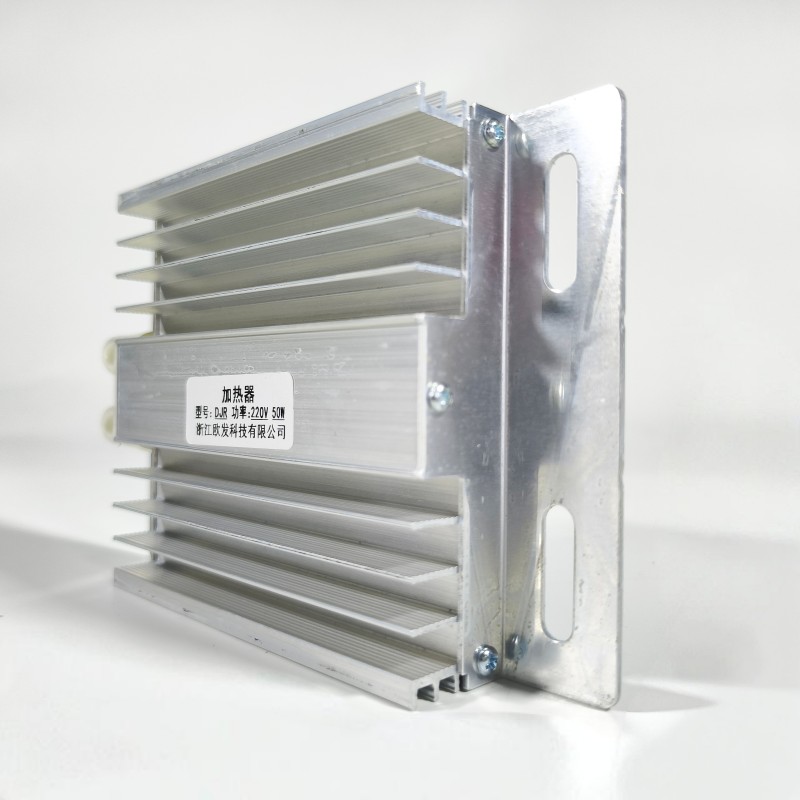

16. Нагрівальна пластина з алюмінієвого сплаву

● Умови використання

ГІС-шафа комбінованого типу KXRM6-12 підходить для високих і низьких температур (+40 ℃ ~ -40 ℃), вологості, пилу, забруднення сіллю, шахт, великої висоти (1000 м) та інших середовищ. Короткочасне занурення у воду протягом 24 годин не впливає на використання. Примітка. Якщо висота вище, вкажіть конкретну висоту.

● Стандарти

KXRM6-12 ГІС-шафа комбінованого типу відповідає наведеним нижче стандартам

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694 тощо...

GB3804、GB3906、GB11022 тощо

● Основні переваги

◆ Газ SF6 у шафі GIS комбінованого типу KXRM 6-12 використовується як дугогасний та ізоляційний засіб.

◆ Розподільча шафа повністю герметична та ізольована; Шинопроводи, вимикачі та струмоведучі частини повністю закриті в корпус з нержавіючої сталі.

◆ Порожнина заповнена газом SF6 під тиском 1,4 бар, а рівень захисту досягає IP67: на весь пристрій перемикача не впливають зовнішні умови навколишнього середовища, що може забезпечити нормальну роботу перемикача навіть у екстремальних випадках, таких як короткочасне занурення у воду, і виріб не потребує обслуговування.

◆ Розподільна шафа має ідеальний блокувальний пристрій "п'яти запобігань", який повністю виключає збої в роботі персоналу та обладнання, які можуть бути спричинені неправильною роботою людини.

 ◆ Усі розподільні шафи мають надійні безпечні канали скидання тиску, які можуть забезпечити особисту безпеку операторів навіть у екстремальних випадках.

 ◆ Шафа ділиться на фіксовану комбінацію блоків і комбінацію блоків, що розширюються.

◆ Шафа зазвичай входить і виходить спереду, її також можна подовжити або розширити збоку відповідно до різних положень установки.

◆ Розмір шафи зручний для встановлення, і він може бути придатним для місць з вузьким простором і поганими умовами навколишнього середовища.

◆ Кабінет може бути оснащений електричними пристроями, пристроями дистанційного керування та моніторингу відповідно до різних потреб користувачів.

● Переважно таблиця технічних параметрів

ПРИМІТКА¹: Залежить від номінального струму запобіжника

ПРИМІТКА²: Залежить від високовольтного запобіжника

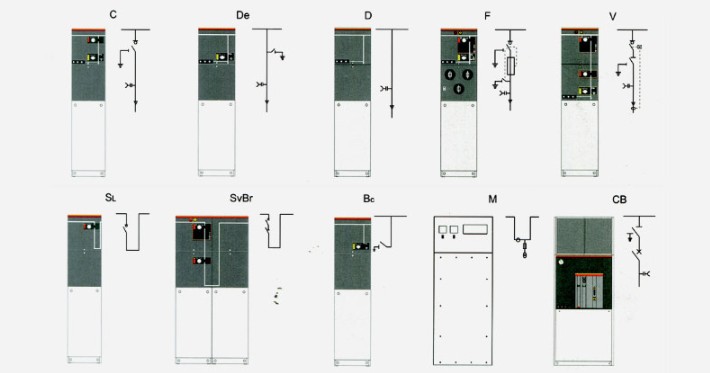

● Кожен модуль ГІС-шафи комбінованого типу має таку конфігурацію

▶Конфігурація шафи D Див. «Модуль кабельного з’єднання без ножа заземлення» для стандартної конфігурації та характеристик.

▶Конфігурація шафи C Див. «Модуль перемикання навантаження» для стандартної конфігурації та характеристик.

▶Конфігурація шафи F. Стандартну конфігурацію та характеристики див. у розділі «Модуль вакуумного перемикача».

 Стандартна комбінація ГІС-шафи комбінованого типу KX-RM6 також може забезпечити наступні конфігурації

▶Індикатор ємнісної напруги вхідного проходу

▶Кожна повітряна камера оснащена манометром для контролю щільності елегазу.

▶Проушина для підйому

▶Ручка керування

приклад:

□ Модуль перемикання навантаження C

○ Стандартна конфігурація та функції

▶шина 630a

▶Трипозиційний перемикач навантаження/заземлення

▶Однопружинний приводний механізм із трьома станціями з двома незалежними вимикачами навантаження та робочими валами вимикача заземлення.

▶Індикація положення вимикача навантаження та вимикача заземлення

▶Горизонтальна вихідна втулка спереду, болтова втулка серії 630A 400.

▶Ємнісний індикатор напруги для індикації електризації вводу

▶Для всіх функцій перемикача зручно встановити на панель замок.

▶Манометр газу SF6 (лише один у кожній коробці газу SF6)

▶Шин заземлення

▶Взаємозв’язок між вимикачем заземлення та передньою панеллю кабельної кімнати

○ Додаткові конфігурації та функції

▶Заброньоване розширення автобуса

▶Зовнішня шина

▶Електричний робочий механізм перемикача навантаження DC24V/48V/110V/220V; Змінний струм 110 В/220 В;

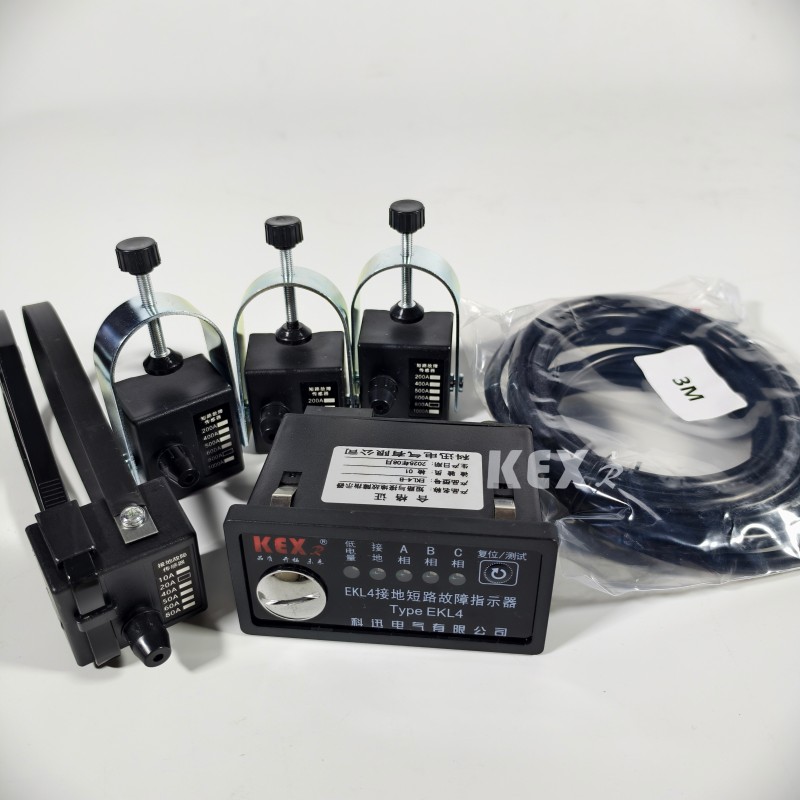

▶Індикатор короткого замикання та замикання на землю. Вимірювальний кільцевий трансформатор струму та амперметр

▶Вимірювальний кільцевий трансформатор струму та лічильник ват-годин

▶Блискавкозахист або подвійна кабельна головка може бути встановлена ​​на вхідній муфті кабелю.

▶Блокування ключа Блокування заземлення під напругою вхідної лінії (блокування заземлювача, коли вхід знаходиться під напругою) AC/DC 110 В/220 В. Допоміжний контакт

▶Положення вимикача навантаження 2NO+2NC, положення вимикача заземлення 2NO+2NC, манометр 1NO з сигналом і дугогасник 1NO з сигнальним контактом.

▶Додатковий пристрій можна встановити

▶Камера вторинної лінії у верхній частині розподільної шафи, коробка низької напруги у верхній частині розподільної шафи.

□ Перемикач навантаження та комбінований запобіжник Модуль F

○ Стандартна конфігурація та функції

▶шина 630a

▶Трьохпозиційний вимикач навантаження, перший кінець запобіжника механічно з’єднаний із заземлюючим вимикачем на кінці запобіжника.

▶Пружинний механізм приводу з трьома станціями, з двома незалежними вимикачами навантаження та робочими валами вимикача заземлення.

▶Індикація положення вимикача навантаження та вимикача заземлення

▶Запобіжник

▶Запобіжник розташований горизонтально.

▶Індикація спрацьовування запобіжника. Горизонтальна вихідна втулка спереду, вставна втулка серії 200 на 200 A.

▶Ємнісний індикатор напруги для індикації електризації вводу

▶Для всіх функцій перемикача зручно встановити на панель замок.

▶Манометр газу SF6 (лише один у кожній коробці газу SF6)

▶Шин заземлення

▶Параметри запобіжника для захисту трансформатора: 12 кВ, макс. 125 А, 24 кВ і макс. 63 А.

▶Взаємозв’язок між вимикачем заземлення та передньою панеллю кабельної кімнати.

○ Додаткові конфігурації та функції

▶Зарезервований подовжувач шини

▶Двигун зовнішньої шини для роботи перемикача навантаження 24 В/48 В постійного струму, 110 В/220 В постійного/змінного струму.

▶Котушка паралельного відключення 24В/48В постійного струму 110В/220В постійного/змінного струму.

▶Котушка паралельного замикання 24В/48В постійного струму 110В/220В постійного/змінного струму.

▶Вимірювальний кільцевий трансформатор струму та амперметр Вимірювальний кільцевий трансформатор струму та лічильник ват-годин

▶Блокування заземлення під напругою вхідної лінії (блокування вимикача заземлення, коли вхід знаходиться під напругою) AC/DC 110 В/220 В. допоміжний контакт

▶Положення вимикання навантаження 2NO+2NC, положення вимикача заземлення 2NO+2NC, перегорання запобіжника 1NO, манометр 1NO з сигналом і дугогасник 1NO з сигнальним контактом.

▶Вторинний пристрій можна встановити в камері вторинної лінії у верхній частині розподільної шафи та в коробці низької напруги у верхній частині розподільної шафи.

□ Лічильний модуль M

○ Стандартна конфігурація та функції

▶ Шафа обліку 12 кВ

▶2 трансформатори струму

▶2 трансформатори напруги

▶6 шт. Втулки серії 400 використовуються для підключення гнучкої розширеної зовнішньої шини GSFR6-12 з верхнім входом і нижнім випуском.

▶Вогневий вимикач для захисту PT

▶Компонент низького тиску 1 вольтметр з перемикачем, 1 амперметр з перемикачем, ширина x висота x глибина = 696×1806×820 мм.

○ Додаткові конфігурації та функції

▶3 трансформатори струму

▶3 трансформатори напруги грозозахист

▶Ємнісний індикатор напруги для вказівки, що комутаційний пристрій заряджено

▶Компонент низького тиску: 1 вимірювач потужності, 1 вимірювач реактивної потужності.

□ Модуль VCB CB

○Стандартна й додаткова конфігурація та функції

▶Блискавкозрядник встановлений на вхідному кабелі шини 1250a/630a.

▶Вакуумний автоматичний вимикач для захисту лінії 1250a/630a

▶Трансформатор струму

▶Вакуумний автоматичний вимикач VD4X0 з електроприводом 10 В постійного струму

▶Трансформатор напруги

▶Електричне керування UXO, верхній трипозиційний вимикач ізоляції/заземлення вакуумного автоматичного вимикача. ▶Блок захисту та керування REF542plus (із захисним ТТ)

▶Котушка розчіплювача 110В/220В постійного струму

▶Котушка замикання 110В/220В постійного струму

▶Гвинтова втулка серії 400 вихідної втулки 1250A/630A розташована горизонтально спереду.

▶Зарезервоване розширення шини ємнісного індикатора напруги 1250A/630A для індикації живлення вводу

▶Манометр газу SF6 (лише один у кожній газовій коробці SF6) Ширина х висота х глибина = 696 × 1806 × 781 мм. ▶Послідовність увімкнення-вимкнення: O-0,3s-CO-180s-CO.

▶Датчик тиску газу

□ Додаткові аксесуари

1. Допоміжний контакт. Усі вимикачі навантаження та автоматичні вимикачі можуть бути оснащені 2NO+2NC, що вказує положення перемикача. Паралельна котушка відключення (змінного або постійного струму) може бути встановлена ​​на трансформаторному вимикачі та автоматичному вимикачі, а низьковольтний компонент керування розташований за передньою панеллю.

2. Індикація напруги Ємнісний індикатор напруги показує, чи заряджений вхід чи ні, а гніздо на ньому можна використовувати для ядерної фази.

3. Індикатор короткого замикання та замикання на землю Щоб полегшити визначення несправності, модуль кабельного перемикача може бути обладнаний індикаторами короткого замикання та замикання на землю для простого виявлення несправності.

4. Електрична робота. Це стандартна схема ручного керування механізмом кабельного перемикача та трансформаторного блоку. Ви також можете вибрати установку електричного приводу. Кабельні вимикачі, вакуумні автоматичні вимикачі та вимикачі заземлення керуються механізмами, розташованими за передньою панеллю. Усі вимикачі та автоматичні вимикачі можуть керуватися рукояткою керування (стандартна конфігурація) або можуть бути оснащені механізмом керування двигуном (аксесуари). Однак заземлювачем можна керувати тільки вручну, а також налаштовується механізм з можливістю замикання струму замикання. Електричний робочий механізм можна легко реалізувати поетапно.

5. Кабельне з’єднання Встановлено стандартні втулки згідно DIN47636. Усі вводи мають однакову висоту від землі та захищені кришкою кабельної кімнати. Деякі накладки можна з’єднати з заземлювачем, а спеціальні накладки з подвійною кабельною кімнатою також можна використовувати для подвійних кабельних вхідних ліній.

6. Індикатор тиску Зазвичай оснащений індикатором тиску, який формується манометром. Крім того, можуть бути передбачені електричні контакти для вказівки зниження тиску.

7. Замок з ключем Можна встановити замки з ключем для автоматичних вимикачів, вимикачів навантаження та вимикачів заземлення. Він може бути оснащений блокуючим напівпритулком, який підходить для автоматичних вимикачів, вимикачів навантаження та вимикачів заземлення.

8. Дугогасник. Усі кільцеві мережеві блоки можуть бути оснащені дугогасниками. Коли всередині виникає дугогасник, дугогасники автоматично закриваються на вхідному проході, включаючи модулі D, DE і V, і всі кабельні модулі можуть бути обладнані дугогасником. Вони повинні замовити одиницю і не можуть її змінити. Дія дугового гасника може бути показана цим методом, а електричні контакти в шафі SF6 підключені до клеми за передньою панеллю.

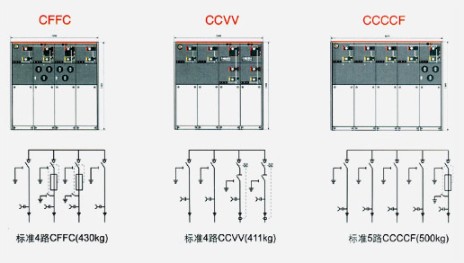

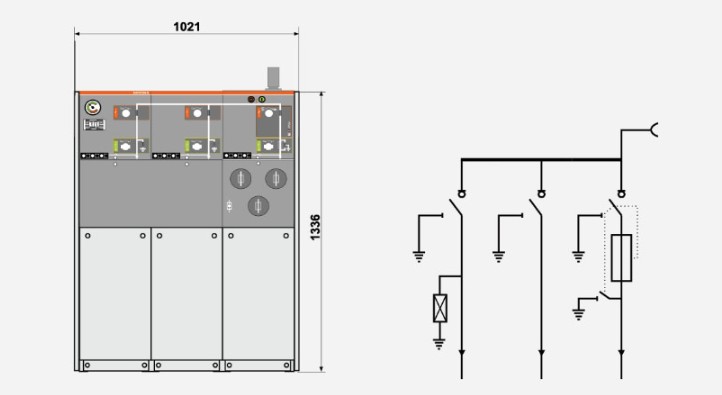

● Приклад схеми

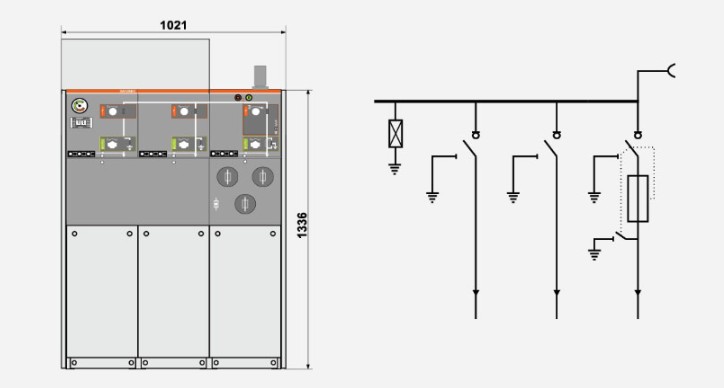

◆ Схема 1 SA+CCF+

 Встановити блискавкозахист на шину і залишити для розширення.

 Примітка: кількість перемикачів не повинна бути менше 3.

◆ Схема 2 CCF+

Встановіть грозовідвід у вхідну лінію та резервне розширення.

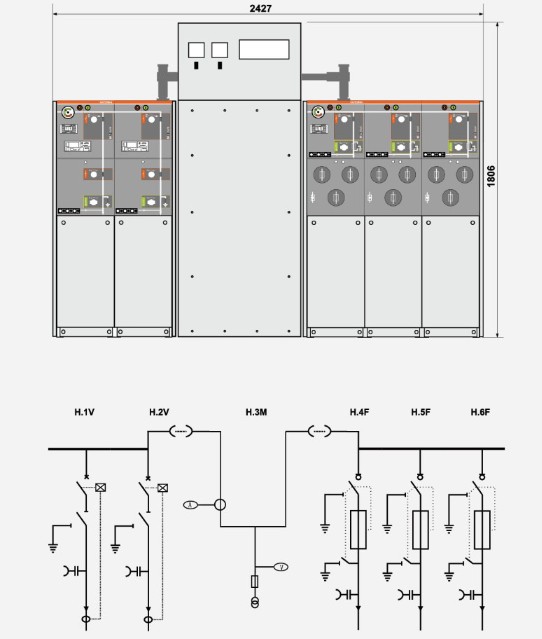

◆ Схема 3  W+M+FFF

Розрахунок боку HV

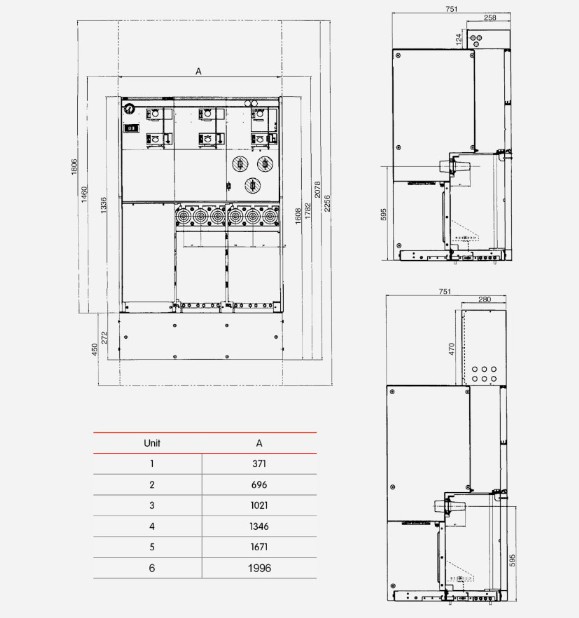

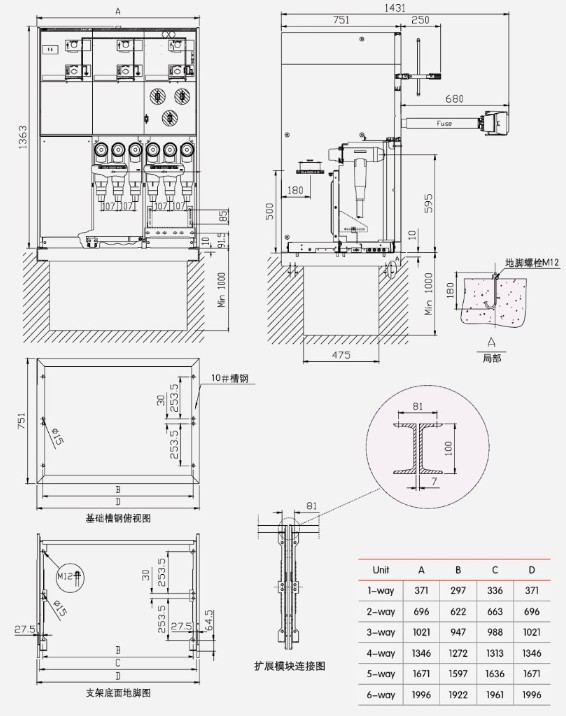

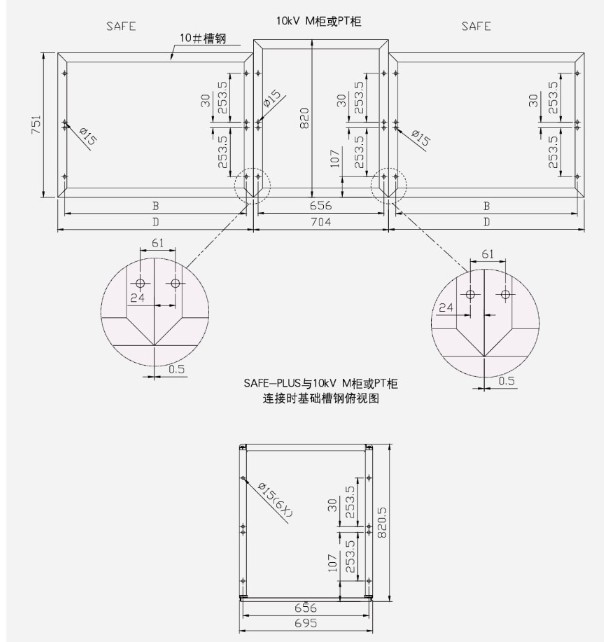

● Таблиці структури та розмірів ГІС-шафи комбінованого типу KXRM6-12
