Обладнання для перемикача, одягненого в броню

● Короткий зміст

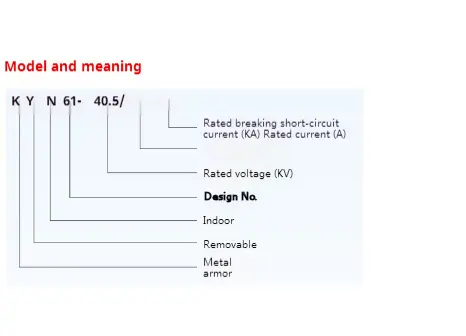

KYN61-40.5 Обладнання для перемикача броні (далі-це обладнання)-це повний пристрій розподілу в приміщенні з трифазним змінним струмом та номінальною напругою 40,5 кВ. Як електростанція, підстанція та промислові та гірничі підприємства для отримання та розподілу електроенергії, вона може контролювати, захищати та виявляти схеми, а також може використовуватися в місцях з частими операціями. Це обладнання Switch відповідає GB/T11022-1999, GB3906-2006 та DL404-1997.

● Технічні параметри для кожного компонента kyn61-40.5 Тип обладнання для перемикання броні

◆ Вакуумний розподільний пристрій

◆ Вакуумний вимикач

◆ Весняна техніка

● Структурні характеристики Kyn61-40.5 Тип обладнання для перемикання броні, одягненого в броню

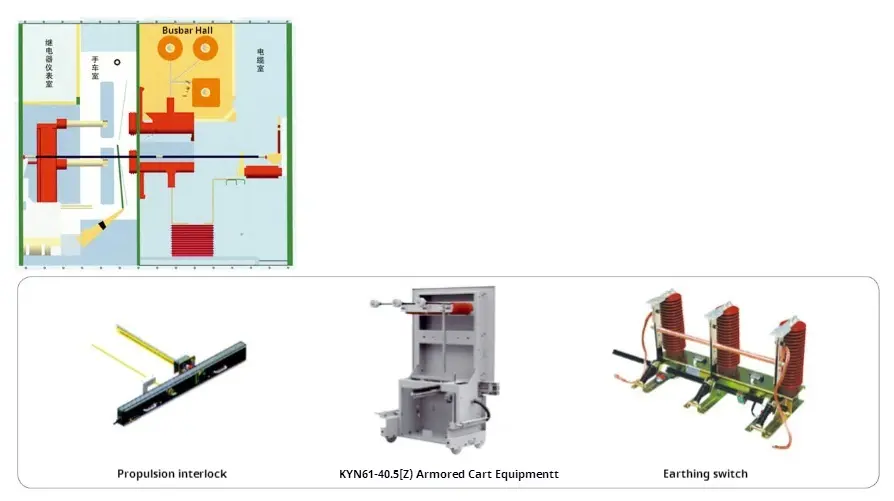

Обладнання Switch розроблене відповідно до стандарту обладнання для броньованого металу в GB3906-1991 та IEC298. Все обладнання складається з двох деталей: обладнання та складної частини (Handcart). Структура обладнання збирається та поєднується з болтами. Інтер'єр обладнання Switch розділений на кімнату для вимикача, головну автобусну кімнату, кабельну кімнату та кімнату для реле за допомогою металевого перегородки. Рівень захисту оболонки досягає IP3X, а рівень захисту між відділеннями є IP2X, і всі металеві структурні елементи надійно заземлені. Кожен відсік основної системи циклу має канал вивільнення тиску для незалежного вихлопу.

◆ Шелл та розділ

Оболонка та розділ обладнання для перемикача, одягненого в броню, закріплені холодною розгорнутою сталевою плитою після обробки та зігнуті верствами ЧПУ. Тому зібране обладнання може забезпечити рівномірність структурних розмірів. Обладнання для перемикача, одягненого в броню, розділене на кімнату для вимикача, головну автобусну кімнату, кабельну кімнату та кімнату для реле, і кожна частина розділена заземленим металевим перегородкою.

◆ Ручний карт

Ручний карт може бути розділений на вимикач ручного випуску, рукоділля трансформатора напруги, вимірювання ручної роботи, ізоляційної картки тощо. Усі види ручної роботи мають однакову форму і розмір, а рукоділля з однаковою метою взаємозамінні. Ручна карта має положення тестування/ізоляції та робоче положення в обладнанні, і кожна позиція оснащена пристроєм для переплетення, щоб переконатися, що ручна карта не може проходити випадково, коли він знаходиться у наведених двох положеннях.

◆ Відділення вимикача

Конкретна доріжка встановлена ​​в відсіку вимикача для переміщення Handcart. Коли вимикач рухається між тестовим положенням і робочою позицією, ізоляційний клапан автоматично відкривається або закривається, що гарантує, що персонал не торкається зарядженого тіла. Ручний карт можна керувати із закритими дверима обладнання, а положення ручної роботи в обладнанні можна побачити через вікно спостереження, і в той же час можна побачити будь -які функціональні знаки на руці.

◆ Відсік автобуса

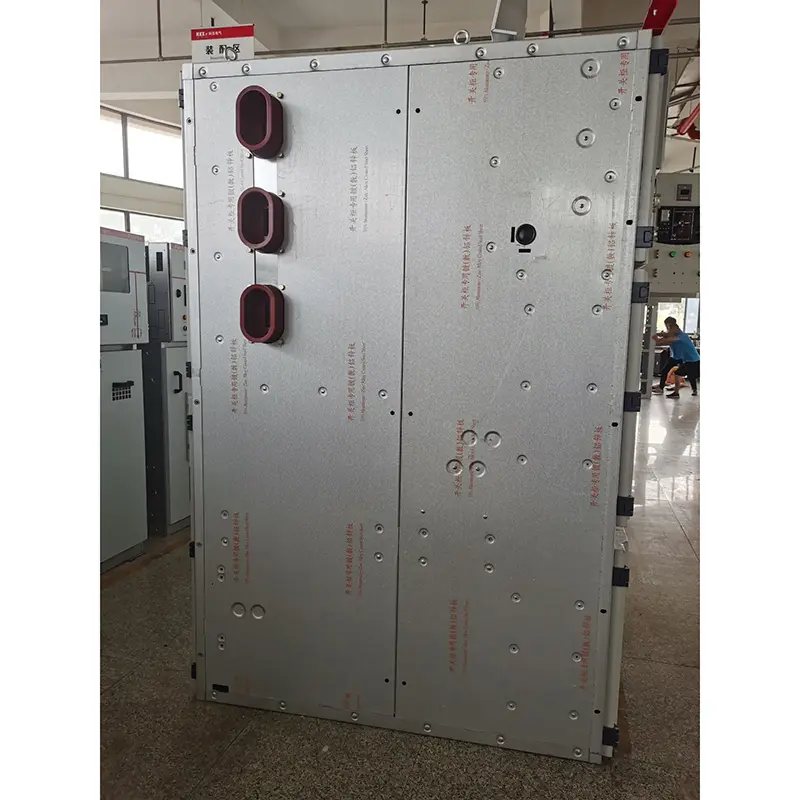

Основна шина веде від одного обладнання для перемикача, одягненого в бронетанки, до іншої і фіксується невеликими шиною гілкою та статичними контактними коробками, і закріплюється рукавами шини при переході бічних плит сусіднього обладнання. Усі автобуси приймають композитну ізоляцію.

◆ Кабельне відділення

PT, перемикач заземлення, блискавка та кілька кабелів можна встановити в кабельній кімнаті.

◆ Кімната естафети

Критий плата та панель реле можуть бути оснащені вторинними компонентами, такими як компоненти управління та захисту, вимірювання та інструменти відображення та індикатори моніторингу в прямому ефірі.

◆ Захисне пристрій

Обладнання для перемикачів, одягненого в броню, має надійний замикаючий пристрій, що ефективно забезпечує безпеку операторів та обладнання;

Коли перемикач заземлення знаходиться в положенні вимкненого, ручний карт може переходити лише від положення тестування/ізоляції до робочого положення; І задні двері не можна відчинити, таким чином запобігаючи помилкованому входу в електрифікований інтервал. Коли ручна карта повністю витягнута з обладнання, або коли ручна карта знаходиться в положенні тестування/ізоляції в обладнанні, а вимикач заземлювався і розблокований, перемикач заземлення може бути закритий. Коли ручна карта знаходиться в робочому положенні, перемикач заземлення не може бути закритий. Це запобігає помилково перемикачам заземлення ввімкнення та запобігає переміщенню ручної роботи у робоче положення, коли перемикач заземлення знаходиться у закритому положенні. Тільки тоді, коли схема ручної роботи знаходиться в положенні тестування/ізоляції або робочому положенні, може керуватися вимикачем; Більше того, після того, як вимикач закривається, Handcart не може рухатися, що запобігає помилковому навантаженню живого навантаження та витягування вимикача. Електричне замикання може бути встановлено між обладнанням.

◆ Пристрій для заземлення

У кабельній кімнаті є шина для заземлення 6 × 50 мм2, яка може проходити через сусіднє обладнання та добре контактувати з обладнанням.

● Головна схема електропроводки

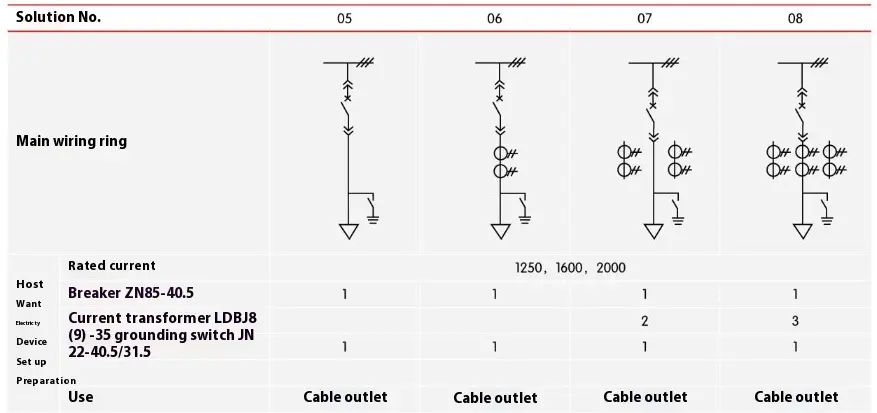

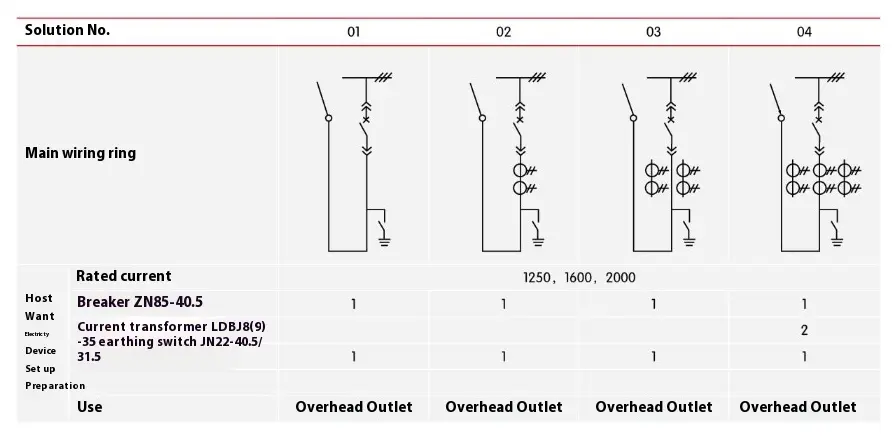

Існує 27 зазвичай використовуються типові первинні схеми електропроводки для обладнання для перемикача, одягненого в броню, які можуть задовольнити потреби вхідних та вихідних ліній для кабелю користувачів, вхідних та вихідних ліній, зв'язку та вимірювання, захист тощо, якщо є інші схеми, що відрізняються від існуючих схем, будь ласка, проконсультуйтеся з виробником.

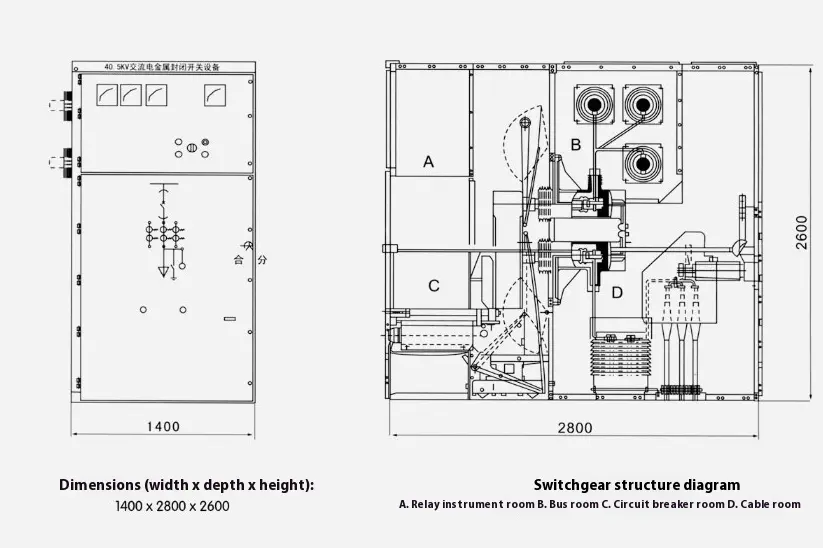

● Структурні розміри та схематична схема обладнання для перемикача, одягненого в броню
