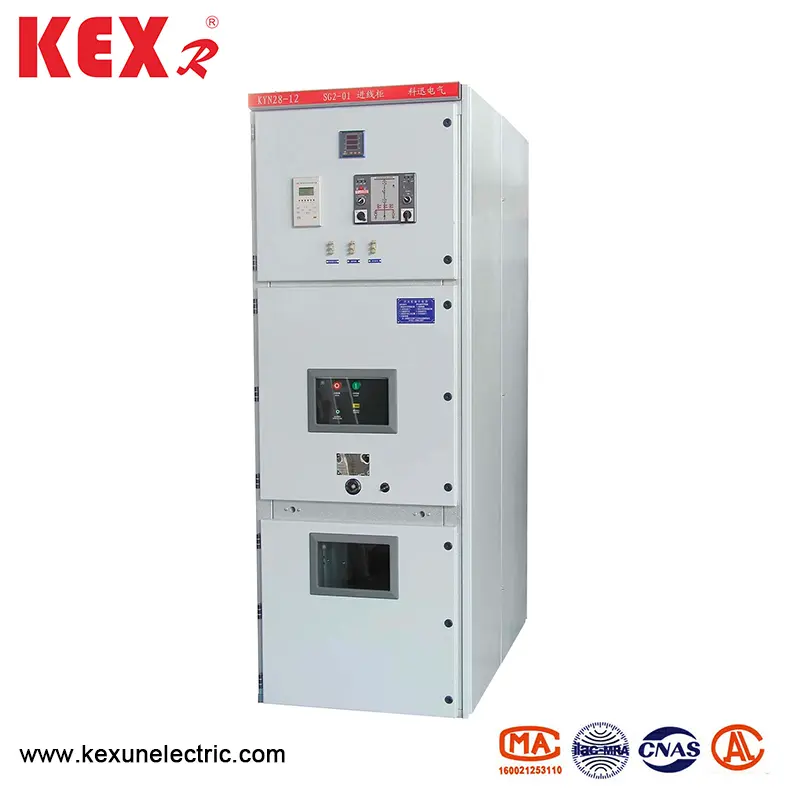

Відкритий пристрій комутатора, оснащений металевою бронюм

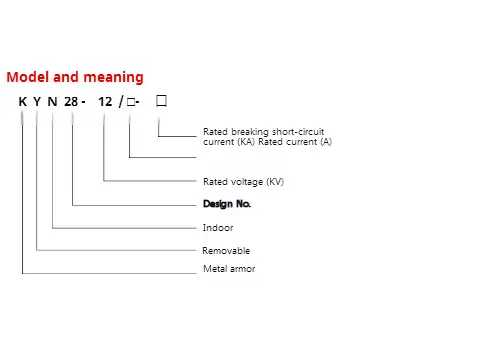

● Значення моделі

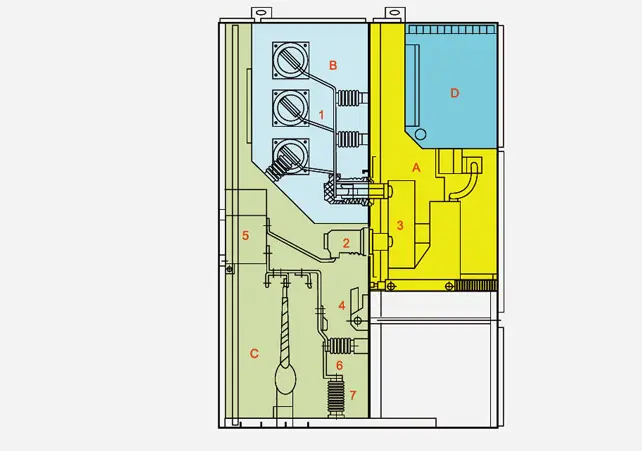

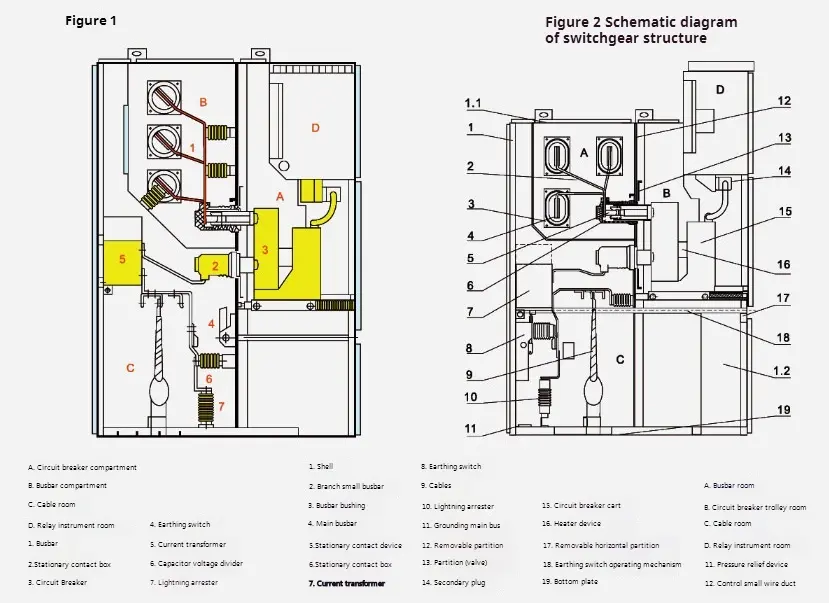

◆ Схематична схема пристрою відкритого комутатора, оснащена металевою конструкцією бронежилетів

◆ Стандарти

Kyn28-12 Тип відкритий пристрій комутатора, оснащений металевою бронюм, відповідає наступним стандартам:

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.gb/t11022-1999

Пристрій відкритих комутаторів, оснащений металевою бронюм, складається з двох частин: фіксованої шафи та складної частини (коротка карта). Оболонка пристрою відкритого комутатора, оснащеного металевою бронюм та перегородками кожного функціонального блоку, болтована сталевими пластинами з алюмінієво-цинком. Рівень захисту його оболонки досягає IP4X, а рівень захисту кожної дошки розділів Відсіка та двері вимикача - P2X, коли він відкривається. KYN28-12 Тип Відкритий пристрій перемикача, оснащений металевою бронюм, може бути обладнаний VS1, Zn 12V типу вакуумного вимикача та вакуумного вимикача типу VD4, а також вакуумного контактора VC, що виробляється ABB Company, який може бути встановлений у вигляді подвійних шаф у паралелі, тобто в домовленості. Девик можна встановити та налагодити на передній панелі, щоб його можна було встановити до стіни. Найбільша перевага встановлення на стіну полягає в тому, що вона може заощадити простір підлоги. Крім того, його можна встановити без стіни, тобто це двосторонній тип технічного обслуговування. Внутрішня структура моделювання двох є непослідовною, і його перевага - зручне обслуговування.

◆ Шелл та розділ

Оболонка та розділ пристрою відкритого комутатора, оснащеного металевою бронюм, виготовлені з високоякісних імпортованих алюмінієвих сталевих пластин, які закриваються після того, як будуть зігнуті верстатами з ЧПУ, тому зібраний шафа перемикача може підтримувати рівномірність розмірів. Він має сильну стійкість до корозії та окислювальну стійкість і має більш високу механічну міцність, ніж одна і та ж сталева пластина. Шафа Switch розділена на кімнату для ручної роботи (відсік вимикача), автобусна кімната, кабельна кімната та кімната для реле (кімната з низькою напругою) за розділом. Оболонка кожної одиниці незалежно обґрунтована.

◆ Огляд продукту

Оболонка та розділ пристрою відкритого комутатора, оснащеного металевою бронюм, виготовлені з сталевих пластин з алюмінієвим цинком або сталевими пластинами, які болтуються після обробки та зігнуті верствами ЧПУ, тому зібраний шафа перемикання може підтримувати рівномірність розмірів. Сталева пластина з алюмінієво-цинком має сильну антикорозійну та антиокислювальну ефект і має більш високу механічну міцність, ніж однакова сталева пластина. Шафа -комутатор поділяється на кімнату для ручної роботи, автобусну кімнату, кабельну кімнату та кімнату для релейних приладів за перегородками, а оболонка кожного пристрою має незалежну заземлення. Двері шафи -комутатора всі розпорошені електростатичним пластиком, щоб їхні поверхні мали переваги стійкості до удару, корозійної стійкості та красивого зовнішнього вигляду (колір може бути налаштований користувачами).

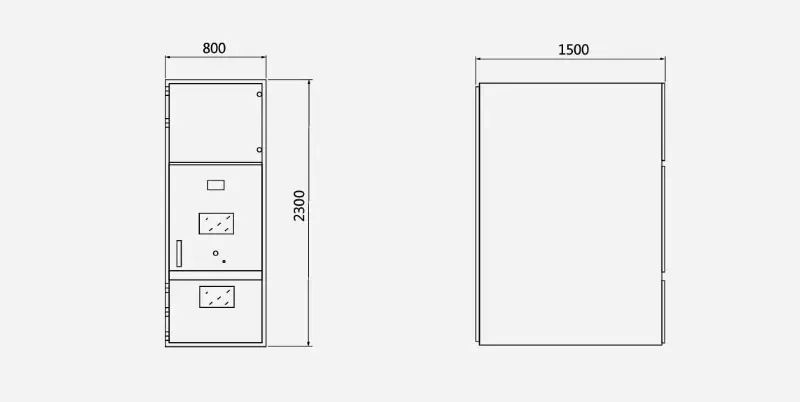

◆ Контурний розмір

Розміри контуру відкритого пристрою комутатора, оснащеного металевою бронюм, є як Bellows:

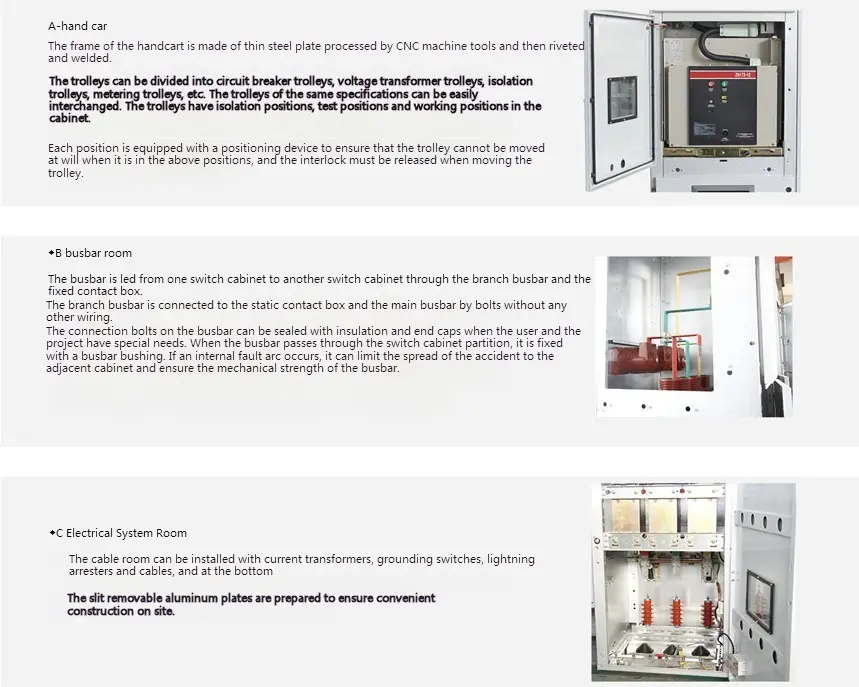

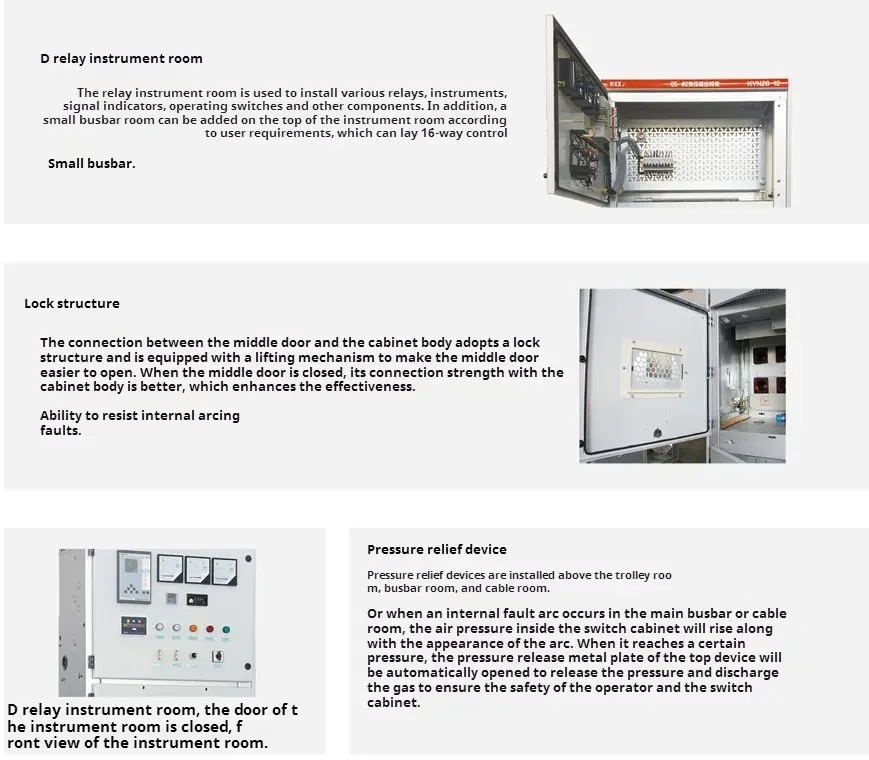

◆ Основний компонент
