Тип коробки фіксований металевий закритий обладнання

Основні первинні компоненти XGN2-12 типу коробки з фіксованим металевим обладнанням із закритим перемикачем, спеціально виробленим Kexun на фабриці Китаю, всі перероблені. Порівняно з обладнанням Handcart та обладнанням GG-1 (A) F, яке в основному використовується в даний час, обладнання для фіксованого металу типу XGN2-12 має більш високий рівень ізоляції та рівень захисту, а всередині не використовується вторинна плагінка фазової фази та у вторинної пробки.
Модель: XGN2-12
Бренд: KEXR

Надіслати запит

Опис продукту

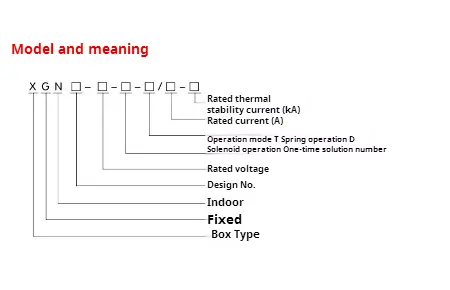

● Значення моделі

Box Type Fixed Metal Closed Switch Equipment

● В основному технічні параметри типу коробки XGN2-12 Фіксований металевий закритий вимикач обладнання

Число	Предмет	Одиниця	Дані
1	Номінальна напруга	KV	3,6,10
2	Максимальна робоча напруга	KV	3,5,8,9,11,5
3	Оцінений струм	A	5 ~ 3000
4	Оцінений струм перерви	З	16,20,31,5,40
5	Оцінений струм закриття короткого замикання	З	40,50,80 100
6	Оцінений динамічний стабільний струм короткого замикання	З	40,50,80 100
7	Оцінений тепловий стабільний струм	З	16,20,31,5,40
8	Оцінений стабільний час тепла	S	4
9	Ступінь IP		IP2X
10	Автобусна система		Одиночний автобус або з обходу
11	Метод роботи		Електромагнітний або пружинний тип зберігання енергії
12	Розміри （ШиринаГлибинаВисота）	мм	110012002650 (нижче 1000a)
13	Вага	Кг	1000

◆ Структура

Це обладнання для закритого комутатора XGN2-12 Box-це металева конструкція із закритою коробкою, а рамка обладнання зварена кутовою сталі. Обладнання розділене на приміщення для вимикача, автобусну кімнату, кабельну кімнату та реле -кімнату сталевими пластинами, а також експлуатацію основних компонентів в обладнанні можна спостерігати через вікно спостереження та освітлювальну лампу на фасаді. Для покращення технічних показників обладнання основні компоненти (наприклад, вимикачі та поворотні відключення) були перероблені. Згідно з компонуванням обладнання для закритих комутаторів типу XGN2-12, реле можна встановити в реле, реле сигналу, вказівки на прилади, сигнальні ліхтарі можуть бути встановлені на дверях, а також установка та операційна кімната перемикача передачі, з шиною ззаду та кабельною кімнатою в нижній частині, так що користувачі можуть з'єднувати проводи. Передня частина - це кімната вимикача, яка зручна для обслуговування обладнання. Зверніться до малюнка 1 та малюнка 2 та посібника з продукту для внутрішнього механізму обладнання.

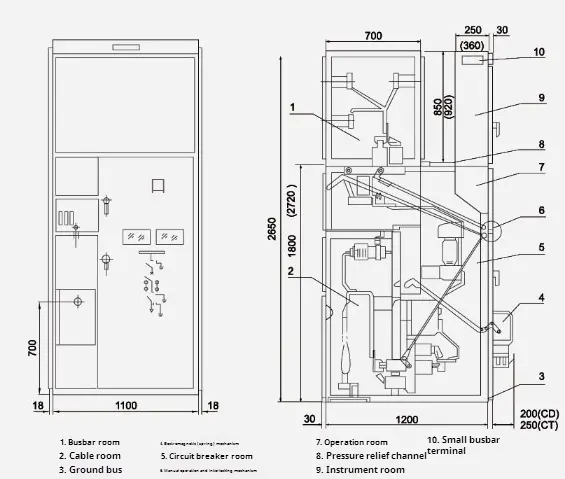

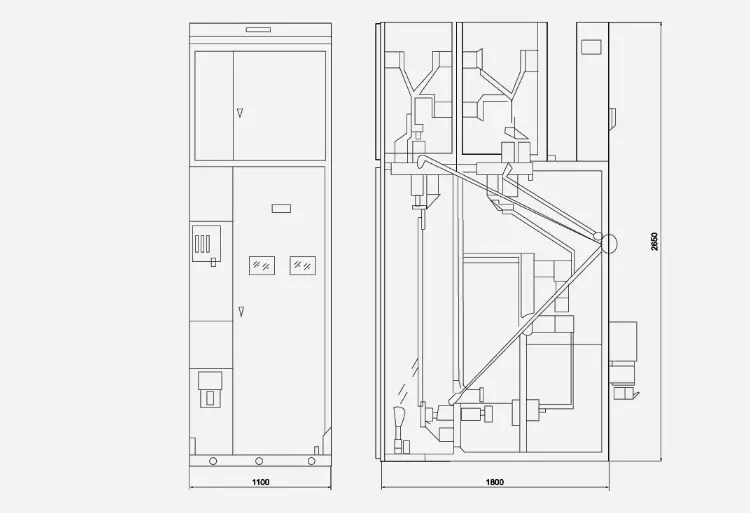

● xgn □ -12/07d контурний малюнок

Box Type Fixed Metal Closed Switch Equipment

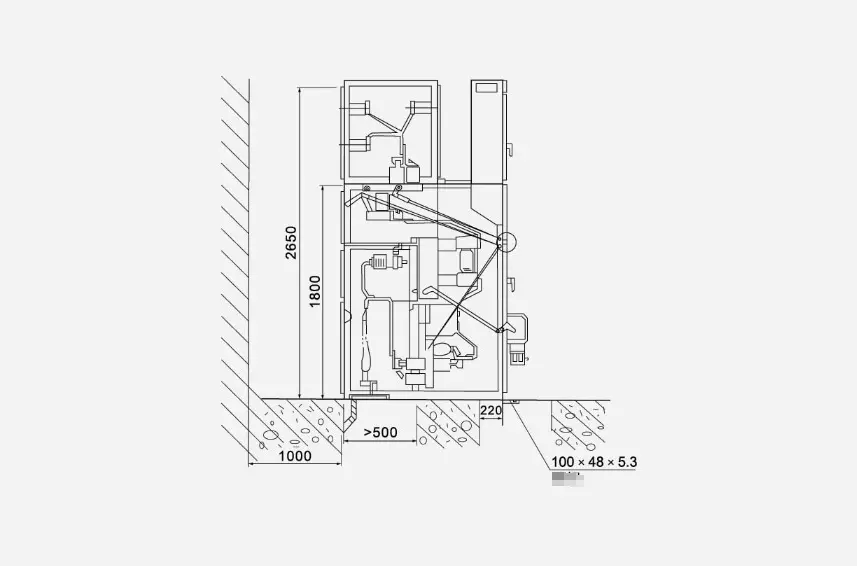

● xgn □ -12 (вихід обходу кабелю) Контурний малюнок

Box Type Fixed Metal Closed Switch Equipment

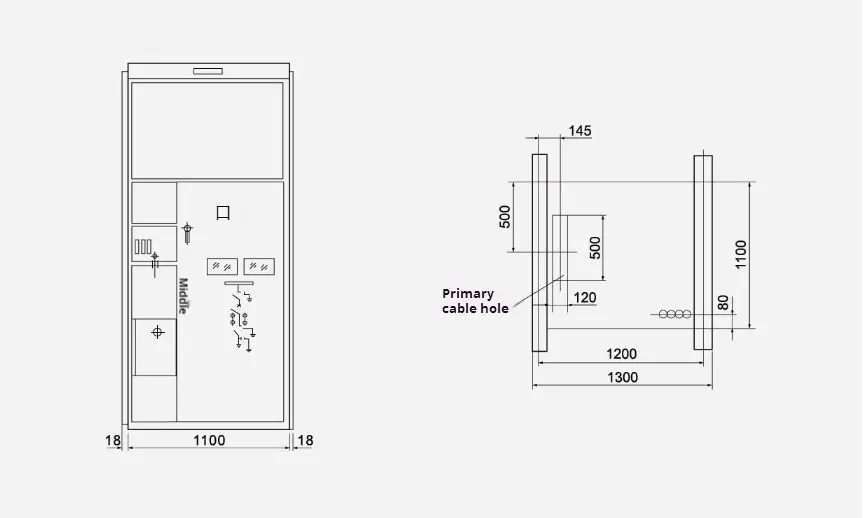

● Загальний малюнок встановлення розмірів

Box Type Fixed Metal Closed Switch Equipment
