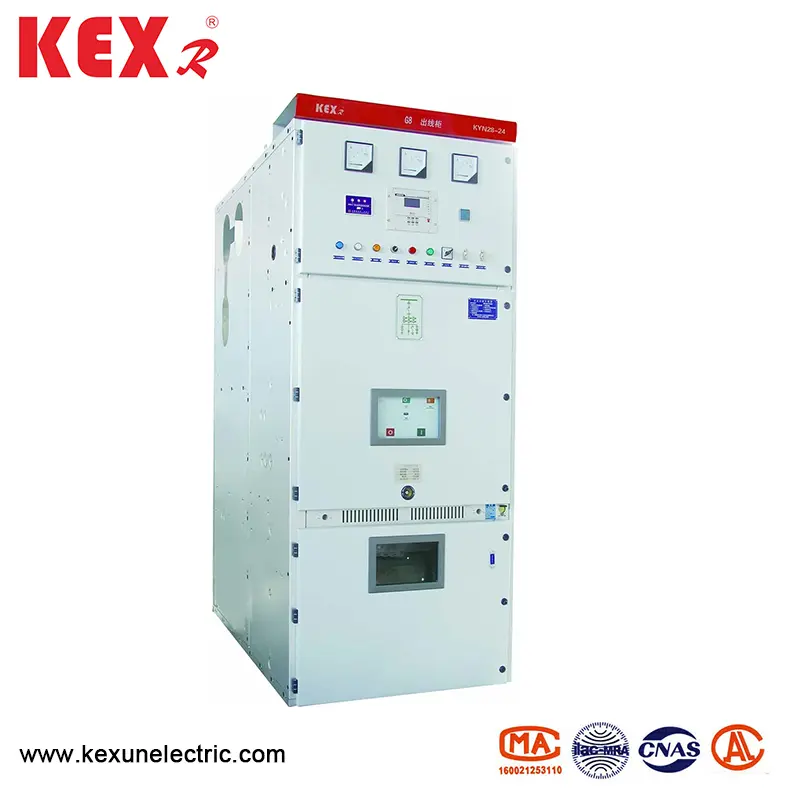

Обладнання металевого замкненого комутатора, одягненого в броню

● Область застосування

Кін28-24 тип бронежилет, одягнений металевий закритий комутатор (далі-обладнання комутатора) підходить для трифазної трифазної системної системи 50/60 Гц з номінальною напругою 24 кВ та в основному використовується в електростанціях, підстанціях, промислові та мінімальні підприємства та багатоповерхові будівлі, для отримання та розповсюдження електричної енергії та контролю, захищання та моніторингу. Обладнання комутаторів Kyn28-24 має різні функції, щоб запобігти мізерції, включаючи запобігання переміщенню ручної роботи з навантаженням, запобігання перемикача заземлення перемикання вимикача, запобігання перемикача заземлення з електроенергією та запобігання йому в прямому ефірі. Обладнання з перемиканням Met Met Met Met Met Metal Shift, одягненого в броню, обладнаний обладнанням VS1-24 високої напруги вакуумного вимикача змінного струму та герметичним вакуумним вимикром серії YD4G-24 з чудовою продуктивністю. Вторинна схема обладнання комутатора оснащена вдосконаленими та надійними компонентами управління та захисту; Шина приймає ізоляційний матеріал, що соромиться тепло, або ізоляційні засоби з покриттям епоксиду, оптимізує форму електрода, а корпус шафи компактний за структурою. Це обладнання для розподілу електроенергії з передовою технологією, стабільною продуктивністю, розумною структурою, зручним використанням, безпекою та надійністю.

● Стандарт виробництва продукції

Нижче обладнання, що перемикає Metal Shift Shift, підстрижувало металевий механізм KYN28-24, відповідає нижче стандартів:

◆ Координація ізоляції GB 311.1 Обладнання передачі та трансформації високої напруги

◆ GB1984 Високий вимикач змінного струму високої напруги

◆ GB39063.6kv ~ 40,5 кВ змінного струму вкладений механізм та управління обладнанням для управління змінним струм

◆ GB/T11022 Загальні технічні вимоги стандартів для висотних розподільних пристроїв та контролю. ◆ Загальні технічні вимоги до стандарту IEC 60694 для високостільтних розподільних пристроїв та контролю. ◆ IEC 62271-200: 2003 Високосолтажний розподільний пристрій та контрольна частина 200: Номінальна напруга 1 кВ вище 52 кВ та нижче обладнання для вкладеного вбудованого накопичувача змінного струму.

● Технічний параметр

● Принцип структури та роботи

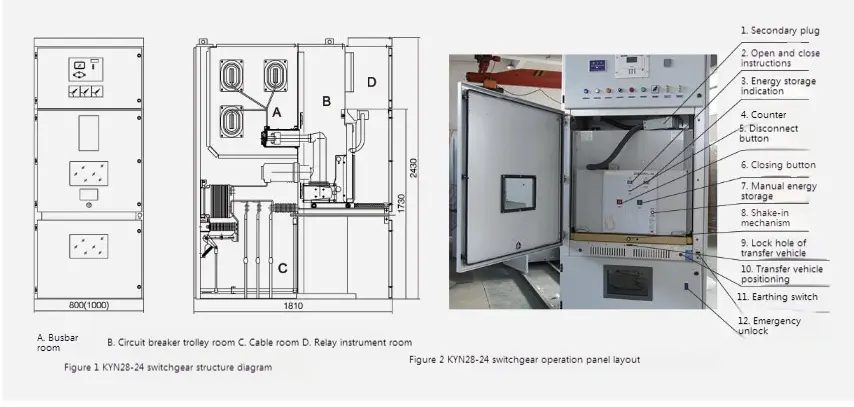

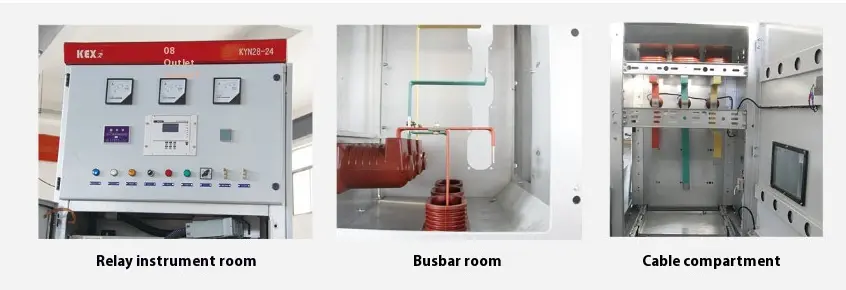

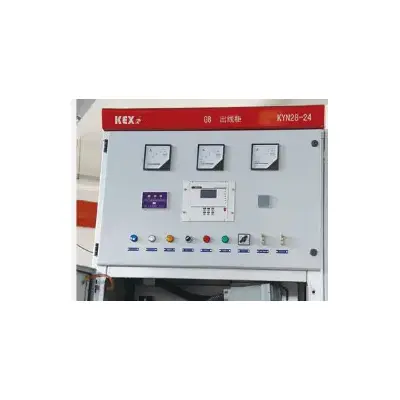

Обладнання металевого переключення, одягненого в броню, одягненого в броні KYN28-24 Шафа поділяється на кілька функціональних відсіків металевими перегородками, такими як автобусна кімната, кімната для вимикача, кабельна кімната та кімната для реле. Знімні частини розподільних пристроїв можуть бути оснащені вакуумним вимикачем Handcart, Handcart трансформатора напруги, ручної роботи блискавки, ізоляційної картки та ручної роботи.

● Основні структурні особливості

Ревізійні пристрої можна розташувати спиною до спини або встановити до стіни, що не тільки покращує безпеку та гнучкість розподільних пристроїв, але й зменшує простір підлоги.

◆ Схема

Металева оболонка з переключенням металевого перемикача, що переміщується металевий вимикач Kyn28-24, виготовлена ​​з імпортованої сталевої пластини з алюмінієвим цинком, яка обробляється машинним інструментом з ЧПУ та виготовляється за допомогою багаторазового процесу. Весь кабінет має високу точність та сильну стійкість до корозій та окислювальну стійкість, і через прийняття множинної технології складання шафа легше за загальною вагою, вища за механічною силою та красивою на вигляд, ніж інші подібні шафи обладнання. Кабінет приймає зібрану структуру, яка підключена до верби та високоміцною болтом, так що цикл обробки та виробництва скорочується, деталі є універсальними, простір підлоги невеликий, а організація виробництва зручна.

◆ Ручний карт

Скелет Handcart виготовлений з тонкої сталевої пластини і збирається за допомогою верстатів ЧПУ. Ручний карт і шафа мають високу точність відповідності, а механічне блокування є безпечним, надійним та гнучким. Ручний карт можна розділити на вимикач ручного випуску, трансформатора напруги, вимірювальної картки, вимірювальної картки, ізоляційної картки тощо. Ручний карт має положення відключення/тестування та робоче положення в шафі, і кожне положення має пристрій позиціонування. Забезпечити надійне переплетення. Всі види рукоятки приводяться до гвинтів, які є легкими та гнучкими для роботи та придатних для персоналу, що перебуває на службі. Коли рукоділля потрібно вилучити з шафи, його можна зручно вивезти за допомогою спеціальної транспортної вантажівки для різних перевірок та обслуговування. Коли автомобіль, що працює в руці, транспортується в кімнату вимикача шафи, він може бути надійно заблокований у положенні OFF/TEST, а індикатор положення шафи показує його положення. Лише після того, як вручний карт буде повністю заблокований, може похитнути механізм свинцевого гвинта, щоб натиснути на робоче положення. Коли вручна карта досягає робочого положення, робоча сила ручки приводу раптово збільшується і не може бути обертається, а його відповідний індикатор положення показує його положення. Механічний замикання ручної роботи може надійно переконатися, що вимикач може бути закритий лише тоді, коли ручна карта знаходиться в робочому положенні або тестовому положенні; Більше того, ручна карта може рухатися лише тоді, коли вимикач знаходиться у стані відкриття.

◆ Пристрій для зняття тиску

Пристрої для зняття тиску встановлюються над кімнатою ручної роботи, автобусною кімнатою та кабельною кімнатою. Коли в відділенні виникають несправності, і дуга виникає, тиск повітря всередині розподільних пристроїв піднімається, а двері шафи закриваються спеціальним ущільнювальним кільцем, встановленим на вхідних дверях, а металева пластина для зняття тиску верхні пристрою автоматично відкривається для вивільнення тиску та високотемпературної газу, що забезпечує безпеку операторів та перемикання.

◆ Вторинна штепсельна штепсельна пробка замикається за допомогою ручної роботи.

Вторинне з'єднання між розподільним пристроєм та рушницею реалізується через контакт вторинної пробки, який з'єднаний з рушницею через нейлонову гофровану телескопічну трубку, а вторинна розетка встановлена ​​в верхньому правому куті ручної роботи обладнання комутатора. Тільки тоді, коли карта знаходиться в положенні тесту/вимкнення, може бути підключена до вторинної пробки або відключення. Вторинна пробка заблокована, коли ручна карта входить у робоче положення. Забір вимикача, оснащений електромагнетом закриття та блокування, до підключення вторинної пробки, механізм закриття ручної роботи заблокований електромагнетом, і його можна відкрити лише, тому його не можна закрити.

◆ заряджений пристрій відображення

Шифон може бути оснащений пристроєм живого дисплея для виявлення роботи первинного ланцюга, який складається з датчика високої напруги та дисплея. Пристрій може запропонувати статус зарядки високостільної схеми, а також може співпрацювати з електромагнітним замком, щоб примусово заблокувати робочу ручку, двері шафи та сусідні шафи, щоб досягти цілей запобігання ручанню рукоятки та ізолювати навантаження, запобігаючи перемиканням ґрунту, і запобіганням не підтримуючи продукти.

◆ запобігти конденсації

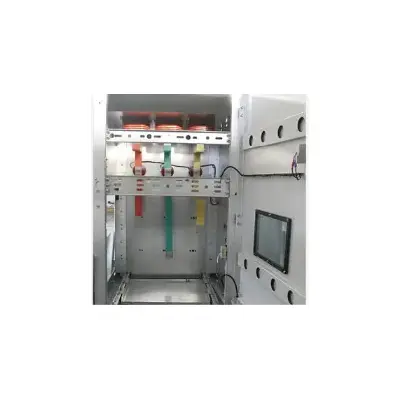

Для запобігання конденсації в навколишньому середовищі з високою вологістю або великою зміною температури електричні обігрівачі встановлюються відповідно в приміщенні вимикача та кабельному приміщенні, щоб запобігти нещасним випадкам у вищезазначених умовах експлуатації.

◆ Заземльний пристрій

У кабельній кімнаті є заземлюючий мідний бар 5 × 40 мм2, який проходить через сусідні шафи і добре з'єднаний з шафами для використання безпосередньо заземлених компонентів. Оскільки вся шафа сплайрувана цинковими плитами з покриттям з алюмінієм, вся шафа знаходиться в хорошому стані заземлення, забезпечуючи безпеку операторів при дотику до шафи.
