Чому все більше клієнтів обирають C-GIS?

Що таке C-GIS?

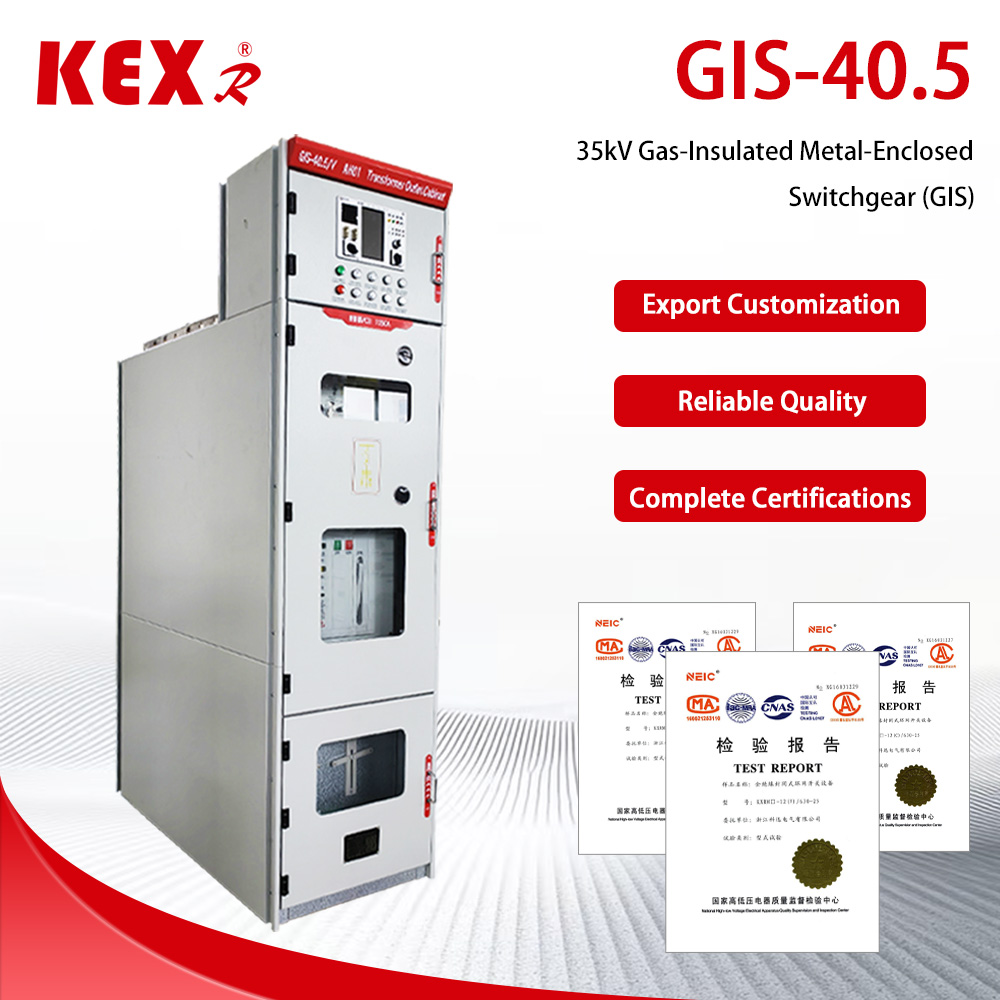

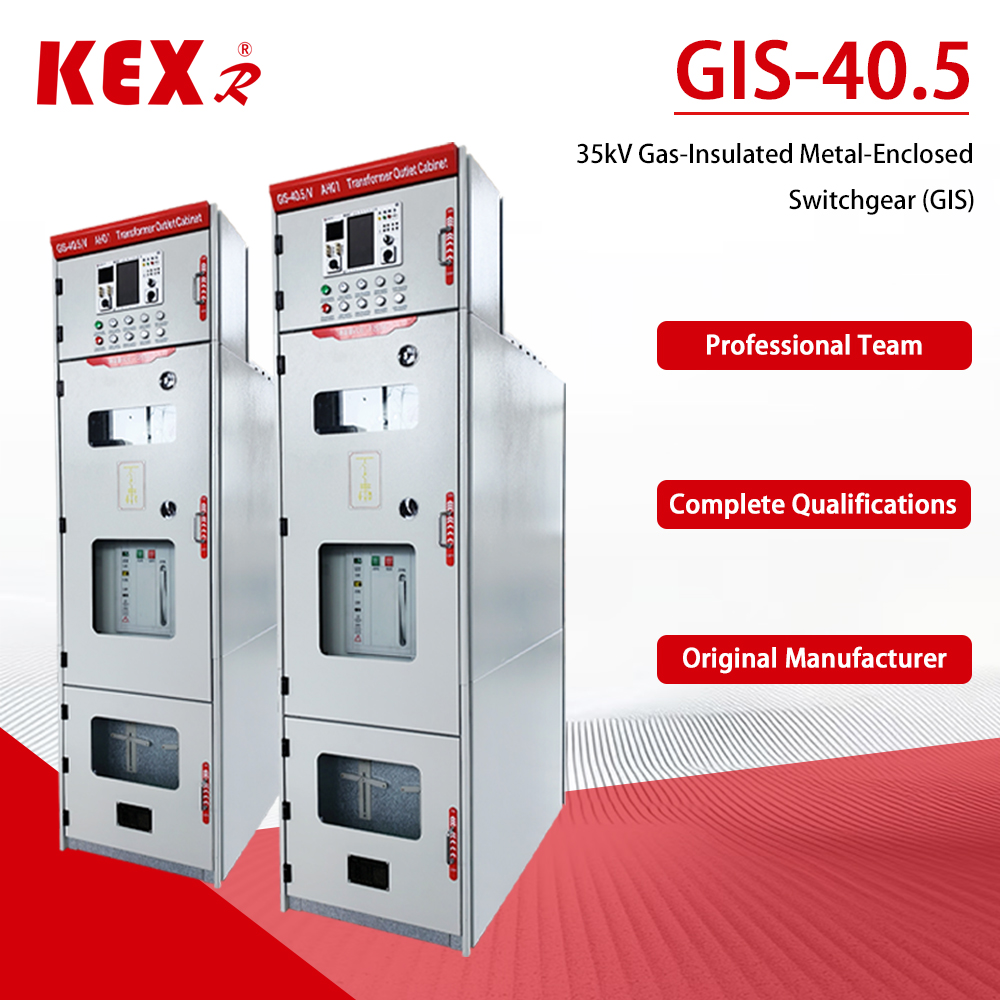

TheШафа C-GIS 40,5кВ(поширений у системах 35 кВ) є успішним розширенням технології ГІС до сфери середньої напруги. Його основна концепція дизайну така:

1. Повністю герметична структура: всі високовольтні струмоведучі частини запечатані в герметичній газовій коробці, звареній пластинами з нержавіючої сталі, яка повністю ізольована від зовнішнього середовища.

2. Газоізоляція: газова коробка заповнена ізоляційним газом для заміни повітря як ізоляційного середовища. Звичайні ізоляційні гази включають:

3.SF (гексафторид сірки): традиційне масове середовище має відмінні ізоляційні характеристики, але воно стикається з тиском навколишнього середовища через високий парниковий ефект.

4. Газ захисту навколишнього середовища: Щоб досягти мети «подвійного вуглецю», ринок почав використовувати сухе повітря, азот (N) або новий газ для захисту навколишнього середовища як альтернативи для сприяння екологічному розвитку.

5.Вакуумний вимикач: Основний автоматичний вимикач розподільного пристрою зазвичай використовує вакуумний автоматичний вимикач для завершення з’єднання та від’єднання ланцюга.

6. Модульна конструкція: продукт складається з кількох стандартних модулів (таких як модуль автоматичного вимикача та модуль шини), які можна гнучко комбінувати в польових умовах і легко розширювати.

Основні переваги та застосовні сценарії

У порівнянні з традиційною (панель із повітряною ізоляцією) C-GIS 40,5 кВ має такі видатні переваги, але також слід звернути увагу на її високу початкову вартість:

1. Компактна структура, економія місця: оскільки газоізоляція набагато краща, ніж повітря, розмір шафи значно зменшений. Порівняно з AIS тієї ж специфікації, площа, яку займає C-GIS, може бути зменшена більш ніж на 50% або навіть на 76%, що особливо підходить для міських підстанцій з обмеженими земельними ресурсами.

2. Сильна екологічна адаптивність, безпека та надійність: повністю герметична конструкція дозволяє йому протистояти суворим умовам, таким як велика висота, вологість, соляний туман, забруднення та конденсація. Струмопровідні частини не оголені, а безпека висока. Навіть за нульового тиску (витік газу) певний рівень ізоляції все ще може підтримуватися.

3. В основному не вимагає обслуговування, що зменшує витрати на експлуатацію та обслуговування: оскільки основні компоненти ізольовані від зовнішнього середовища, вони практично не піддаються впливу пилу та вологи, досягаючи рівня базового обслуговування.

4. Вищі початкові інвестиції: через використання складніших матеріалів і процесів (таких як нержавіюча сталь, роботизоване зварювання, виявлення витоку гелію тощо), початкова вартість закупівлі C-GIS зазвичай вища, ніж AIS.

Завдяки цим перевагам C-GIS широко використовується в нових підвищувальних станціях для виробництва енергії (фотоелектричної, вітрової), трансформації міської розподільчої мережі, залізничного транспорту, висотних будинків, промислових і гірничодобувних підприємств, центрів обробки даних і підстанцій у суворих умовах (таких як велика висота, прибережні райони та промислові зони з високим рівнем забруднення).

Конструктивні та конструктивні особливості

Щоб забезпечити безпеку та надійність обладнання протягом усього життєвого циклу (до 30 років і навіть більше),40,5 кВ C-GIS має наступні характеристики в конструкції та технології виготовлення:

1.Високий рівень захисту: Рівень захисту повітряної коробки зазвичай досягає IP67, що може протистояти впливу короткочасного занурення.

2. Процес точного зварювання: газова коробка зазвичай виготовляється з пластини з нержавіючої сталі 304 товщиною 3 мм, яка автоматично зварюється лазером роботами для забезпечення міцності та герметичності зварювання.

3. Суворе виявлення витоку: після виготовлення для виявлення використовуватиметься високоточний гелієвий мас-спектрометр, щоб забезпечити річний рівень витоку елегазу ≤0,1%, а деякі продукти високого класу можуть навіть досягати ≤0,01%.

4. Інтелектуальна інтеграція: Нове покоління інтелектуальної шафи ГІС має вбудовані датчики, такі як температура, частковий розряд, механічні характеристики тощо, які підтримують моніторинг стану в реальному часі, дистанційне керування та раннє попередження про несправності, і є важливою частиною реалізації розумної мережі.
