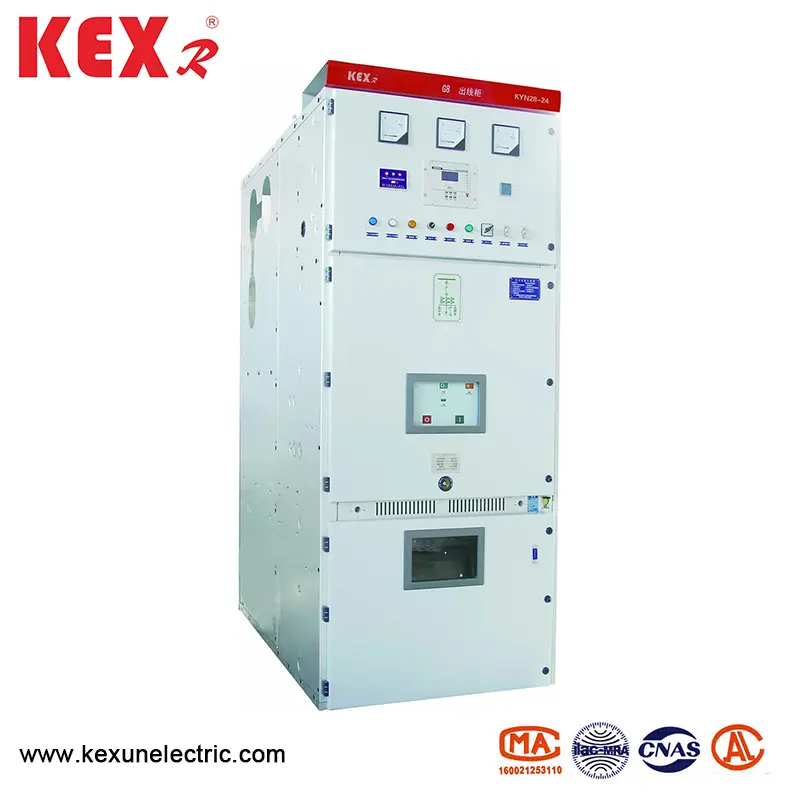

Закрита металева передача, одягнена в броню

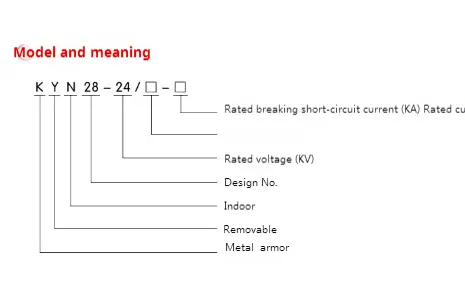

● Значення моделі

● Умови використання

◆ Нормальне використання

▶ Температура навколишнього середовища: -15 ~ 40 ℃, а в середньому протягом 24 годин менше 35 ℃.

▶ Вологість: середньодобова вологість менше 95%; Середня щомісячна вологість менше 90%;

Бування тиску пари: Середній тиск пари в день не перевищує 2,2 кПа ； Середній щомісячний тиск водяної пари не повинен перевищувати 1,8 кПа ；;

▶ Висота: висота, одягнена в бронетанкову металеву, металевий закритий розподільний пристрій має бути менше 1000 м

Бування навколишнього повітря, очевидно, не забруднене пилом, солі, корозійним та/або горючим газом, парою або сольовим спреєм;

I

▶ Амплітуда електромагнітних перешкод, індукованих у вторинній системі, не перевищує 1,6 кВ.

◆ Спеціальні умови використання

Коли він використовується в звичайних умовах навколишнього середовища, що перевищує вказані в GB/T1022, компанія та користувачі можуть домовитись та досягти угоди про спеціальні умови експлуатації.

Для запобігання конденсації, одягнена в одяг, що зміщує металевий закритий розподільний пристрій

оснащений нагрівачем, який слід застосовувати, коли розподільний пристрій знаходиться в режимі очікування. Також слід звернути увагу на введення нагрівача в експлуатацію, коли розподільний пристрій працює в нормальній роботі.

● Технічний параметр, одягненого в броню, змальовуючи металевий закритий розподільний пристрій

● Короткий опис структури

Кін28-24 тип броні, що зміщується металевий перемикач металевого перемикача, складається з шафи та знімних деталей (загальновідомий як карт). Шифажний пристрій розділений на кілька функціональних відсіків металевими перегородками, такими як автобусна кімната, кімната для вимикача, кабельна кімната та кімната для реле. Знімні частини розподільних пристроїв можуть бути оснащені вакуумним вимикачем Handcart, Handcart трансформатора напруги, ручної роботи блискавки, ізоляційної картки та ручної роботи.

● Характеристика основних компонентів

◆ Схема

Металева оболонка з переключенням металевого перемикача, що переміщується металевий вимикач Kyn28-24, виготовлена ​​з імпортованої сталевої пластини з алюмінієвим цинком, яка обробляється машинним інструментом з ЧПУ та виготовляється за допомогою багаторазового процесу. Весь кабінет має високу точність та сильну стійкість до корозій та окислювальну стійкість, і через прийняття множинної технології складання шафа легше за загальною вагою, вища за механічною силою та красивою на вигляд, ніж інші подібні шафи обладнання. Кабінет приймає зібрану структуру, яка підключена до верби та високоміцною болтом, так що цикл обробки та виробництва скорочується, деталі є універсальними, простір підлоги невеликий, а організація виробництва зручна.

◆ Ручний карт

Скелет Handcart виготовлений з тонкої сталевої пластини і збирається за допомогою верстатів ЧПУ. Ручний карт і шафа мають високу точність відповідності, а механічне блокування є безпечним, надійним та гнучким. Ручний карт можна розділити на вимикач ручного випуску, трансформатора напруги, вимірювальної картки, вимірювальної картки, ізоляційної картки тощо. Ручний карт має положення відключення/тестування та робоче положення в шафі, і кожне положення має пристрій позиціонування. Забезпечити надійне переплетення. Всі види рукоятки приводяться до гвинтів, які є легкими та гнучкими для роботи та придатних для персоналу, що перебуває на службі. Коли рукоділля потрібно вилучити з шафи, його можна зручно вивезти за допомогою спеціальної транспортної вантажівки для різних перевірок та обслуговування. Коли автомобіль, що працює в руці, транспортується в кімнату вимикача шафи, він може бути надійно заблокований у положенні OFF/TEST, а індикатор положення шафи показує його положення. Лише після того, як вручний карт буде повністю заблокований, може похитнути механізм свинцевого гвинта, щоб натиснути на робоче положення. Коли вручна карта досягає робочого положення, робоча сила ручки приводу раптово збільшується і не може бути обертається, а його відповідний індикатор положення показує його положення. Механічний замикання ручної роботи може надійно переконатися, що вимикач може бути закритий лише тоді, коли ручна карта знаходиться в робочому положенні або тестовому положенні; Більше того, ручна карта може рухатися лише тоді, коли вимикач знаходиться у стані відкриття.

◆ Відділення

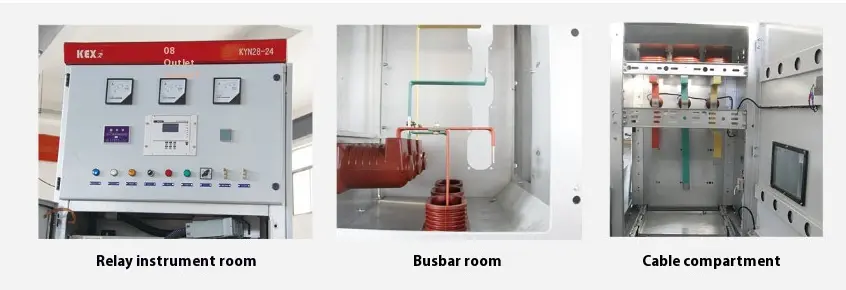

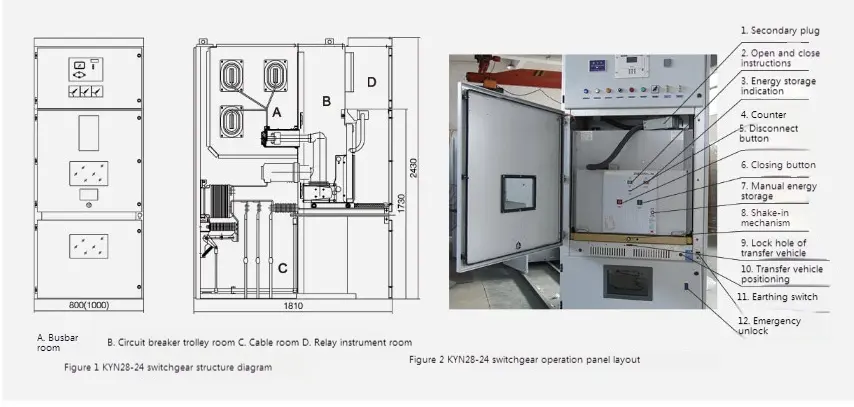

Основні електричні компоненти розподільних пристроїв знаходяться в їхніх незалежних відсіках, а саме: кімната для ручної роботи, автобусна кімната, кабельна кімната, кімната для реле тощо. Рівень захисту кожного відділення досягає IP2X. За винятком кімнати реле приладів, інші три відсіки мають канали зняття тиску відповідно. Через середній тип простір кабельної кімнати значно збільшується, тому обладнання може паралельно з'єднувати кілька кабелів.

▶ Відсік шини A: Основна шина підключена до одиночного сплайсингу, який фіксується гілкою (статична контактна коробка) та головна шини, втулка ізоляції. Основна шина та краватка - це мідні смуги з прямокутним перерізом, а подвійні шини використовуються для великого навантаження. Для особливих потреб автобус може бути покритий термозмінним рукавом та індивідуальною ізоляційною коробкою. Ізоляційні втулки встановлюються між автобусами сусідніх шаф, що може ефективно обмежити аварію в відділенні, не поширюючись на інші шафи у разі внутрішньої дуги несправностей.

▶ Відсік вимикача B: Рейки встановлюються по обидва боки відсіку для переміщення ручної роботи з положення OFF/TEST до робочого положення в шафі. Перегородка (клапан) статичної контактної скриньки встановлюється біля задньої стінки кімнати ручної роботи. Коли ручна карта рухається з положення OFF/TEST до робочого положення, верхній і нижній клапани на гирлі статичного контактного поля автоматично відкриваються спільно з карткою. Під час руху в протилежному напрямку клапан автоматично закриється, поки карта не відступить у певне положення і безпечно не покриє статичну коробку контакту, утворюючи таким чином ефективну ізоляцію. Оскільки між верхнім клапаном та нижнім клапаном немає зв’язку, клапан на живій стороні може бути зафіксований під час технічного обслуговування, забезпечуючи таким чином, щоб персонал технічного обслуговування не торкався живого тіла. Ручний карт також може діяти, коли двері кімнати вимикача закриваються. Через вікно спостереження на дверях ви можете спостерігати за положенням ручної роботи в відділенні, інструкціями відкриття та закриття та ситуацією з зберігання енергії.

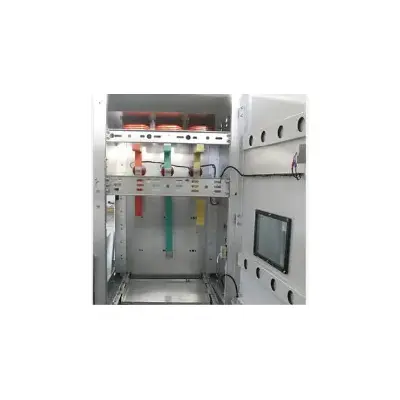

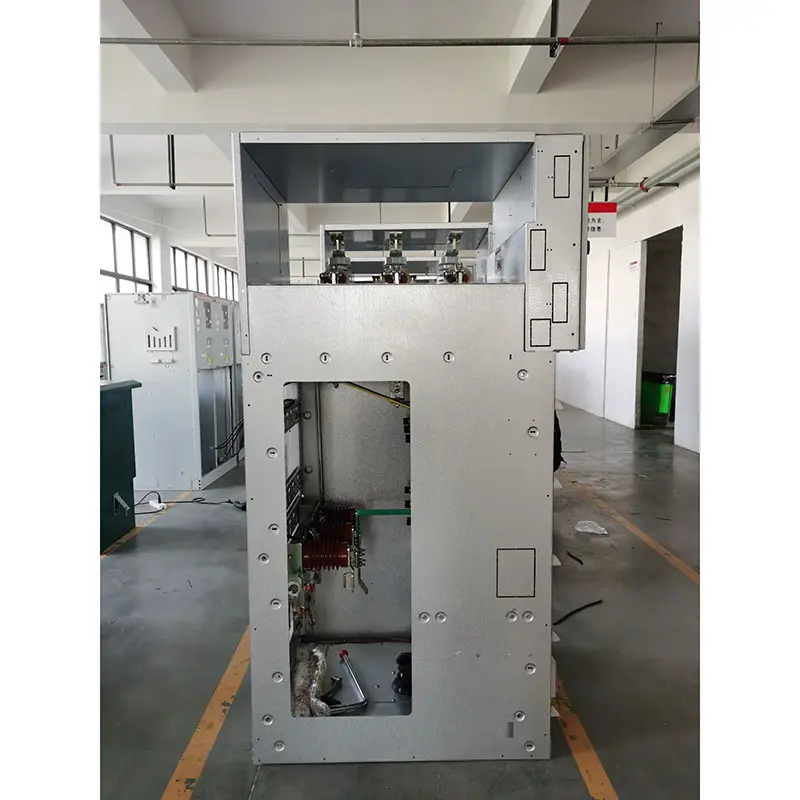

▶ Кабельне відсік C: Металевий пристрій, одягнений в броню, одягнений у клаттер, побудований посередині, тому кабельний відсік має великий простір. Поточний трансформатор та перемикач заземлення встановлені на задній стінці відсіку (перемикач заземлення також може бути встановлений посередині шафи перемикача відповідно до потреб замовника), а прибуток блискавки встановлюється в нижній частині відділення. Після того, як видаляються рукоділля та витягнута горизонтальна перегородка, конструктори можуть входити в шафу спереду для встановлення та обслуговування. Кабель, що з'єднують провідники в кабельній кімнаті, можна паралельно з 1-3 кабелями на фазу, а 6 кабелів можуть бути з'єднані паралельно з кожною фазою, коли це необхідно. Знімна пластина герметизації металу або немагнітна герметична пластина металу готується на дні кабельного відсіку для забезпечення зручної конструкції.

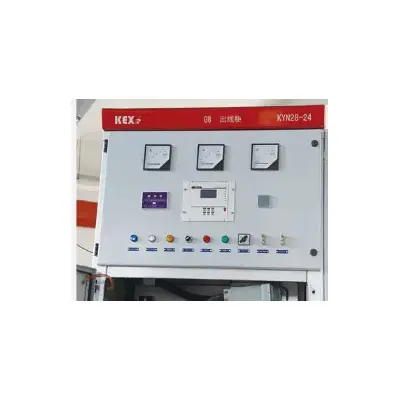

▶ Ретерна інструментальна кімната D: Компоненти захисту реле, інструменти, індикатори дисплея в прямому ефірі та вторинне обладнання з спеціальними вимогами можуть бути встановлені в кімнаті реле приладів. Лінія управління закладена в транкінг, а у трюнкінг є металева кришка, яка може виділити вторинну лінію від компонентів високої напруги. Лівий передній трюнінг зарезервований для проведення та виходу з керуючих кабелів, а відповідні частини нижньої пластини забезпечені вторинними проводами та отворами для різьблення кабелів. На верхній тарілці кімнати для реле приладів також є невеликий отвір для переходу автобуса, який зручний для будівництва. При проводці верхню кришку приладової кімнати можна відкрити, щоб полегшити встановлення невеликої шини.
