AIS Switchgear

Компанія KXHXGN-12 Тип AIS Switchgear, що виробляється KEXR, постачальником обладнання для передачі електроенергії та розподілу в Китаї,-це 12-кілограмовий газовий мережевий кабінет (C-GIS) з газовим захистом навколишнього середовища (наприклад, сухим повітрям, азотом або змішаним газом) як ізоляційним середовищем, який підходить для кільця мережевої живлення, термінального джерела живлення та малого відкриття та закриття розповсюдження.

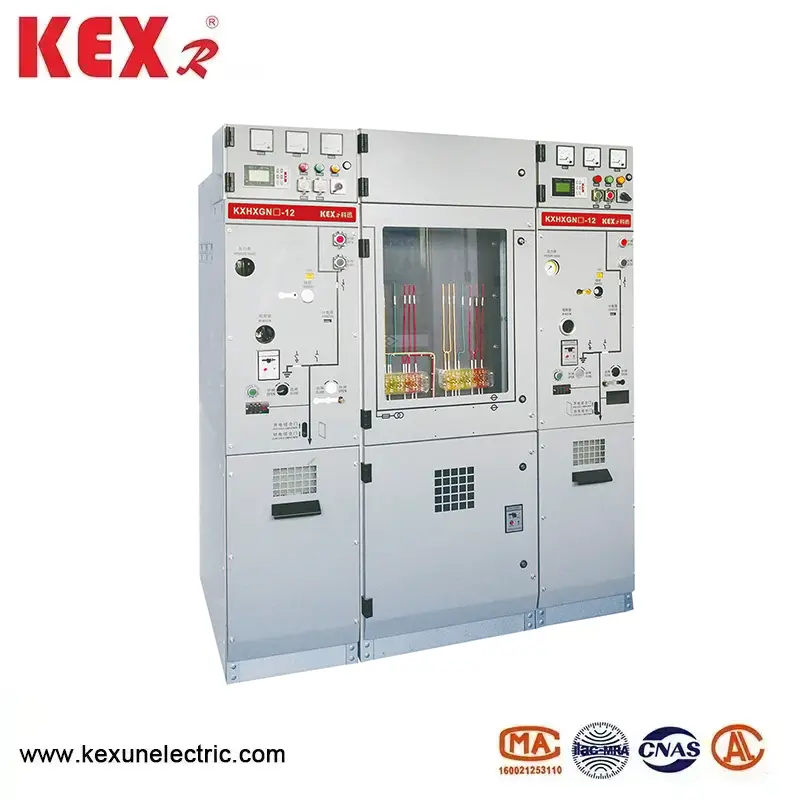

Модель: KXHXGN-12
Бренд: KEXR

Надіслати запит

Опис продукту

● Основна особливість розподільних пристроїв AIS

(1) Переваги охорони навколишнього середовища

◆ Вільний SFGA: AIS Switchgear приймає сухе повітря, азот або новий газ захисту від навколишнього середовища (наприклад, G, AirPlus® тощо), що відповідає правилам ЄС F-GAS та політикою "подвійного вуглецю" Китаю.

◆ Низький викиди вуглецю: порівняно з мережевою шафою SF Ring, GWP (потенціал глобального потепління) наближається до нуля.

(2) Структурна конструкція

◆ Модульна конструкція: АІС розподільна пристроя вхідної лінії, вихідна лінія, вимірювання та ПТ можуть бути розширені.

◆ Укладена конструкція: рівень захисту AIS-розподільного пристрою досягає IP67, який є пилом, захищеним від вологи та захищеними від конденсації, придатним для суворого середовища.

◆ Компактний розмір: Він економить простір, ніж мережевий шафа AIS і є більш екологічним, ніж традиційні SF₆ GIS.

(3) Інтелектуальні варіанти

Інтелектуальний моніторинг (наприклад, DTU, онлайн -вимірювання температури, частковий моніторинг розрядів тощо) можна вибрати для підтримки доступу до Інтернету (IoT) та реалізації віддаленої експлуатації та обслуговування.

● Технічні параметри розподільного пристрою AIS

◆ Шафа вимикача

Предмет				Одиниця	Дані
Номінальна напруга				KV	12
Оцінка частоти				Гц	50
Оцінений рівень ізоляції	1 хв. Робоча частота витримує Напруга		До gr фази до фази	KV	42
			Розрив		48
	Імпульс освітлення витримує напругу （пік）		До gr фази до фази	KV	75
			Розрив		85
	1 хв. Частота живлення витримує напругу допоміжного/ланцюга управління (на землю)			KV	2
Оцінений струм				A	630
Оцінений короткостроковий витримка струму （Віртуальне значення）			Головний контур/перемикач заземлення	з	25/4
			Заняття	з	21,7/4с
Номінальний піковий витриманий струм			Головний контур/перемикач заземлення	з	63
			Заняття	з	54.5
Оцінений струм розриву короткого сеансу та часи				Ка/час	25/30
Оцінений струм закриття короткого замикання (пік)				з	63
Оцінений струм розриву зарядки кабелю				A	25
Оцінка експлуатаційної послідовності вимикача O-0.3S-CO-180S-CO
Мехнічне життя		Вимикач /роз'єднувач		Час	10000/3000
Ступінь IP		Запечатана коробка			IP67
		Swichgear Shell			IP4X
Газовий тиск		Рівень зарядки газу (20 ℃, тиск калібру)		MPA	0.02
		Рівень фруктових мінімум (20 ℃, тиск калібру)		MPA	0
Герметичні показники,		Річний рівень витоку		%/Рік	≤0,05

◆ Шафа перемикача завантаження

Предмет			Одиниця	Дані
Номінальна напруга			KV	12
Оцінка частоти			Гц	50
Оцінений рівень ізоляції	1 хв. Робоча частота витримує Напруга		KV

	Імпульс освітлення витримує напругу （пік）		KV

	1 хв. Частота живлення витримує напругу допоміжного/ланцюга управління (на землю)		KV	2
Оцінений струм			A	630
Оцінений короткостроковий витримка струму （Віртуальне значення）		Головний контур/перемикач заземлення	З	25/4
		Заняття	З	21,7/4с
Номінальний піковий витриманий струм		Головний контур/перемикач заземлення	З	63
		Заняття	З	54.5
Оцінений струм закриття короткого замикання (пік)		Перемикач завантаження/заземлення	З	63
Рейтинг активного навантаження, що перериває струм			A	630
Оцінений струм переривання закритого циклу			A	630
5% рейтингового переривання активного навантаження			A	31.5
Оцінений струм розриву зарядки кабелю			A	10
Оцінений активний час перерви навантаження			Час	100
Порушення струму несправності			А/час	31,5/10
Струм зарядки ліній та кабелів відключається за умови несправності землі.			А/час	17.4/10
Мехнічне життя	Вимикач /роз'єднувач		А/час	10000/3000
Ступінь IP	Запечатана коробка			IP67
	Swichgear Shell			IP4X
Газовий тиск	Рівень зарядки газу (20 ℃, тиск калібру)		MPA	0.02
	Рівень фруктових мінімум (20 ℃, тиск калібру)		MPA	0
Герметичні показники,	Річний рівень витоку		%/Рік	≤0,05

● Стандарт впровадження розподільного пристрою AIS

◆ Загальні технічні вимоги стандартів GB/T 1022 для високостільних розподільних пристроїв та контрольних уборів. ◆ GB/T39063640.5KV AC Металевий обладнання та керування.

◆ GB/T1985 Високий перемикач змінного струму та перемикач заземлення

◆ GB/T38043.6-40,5 кВ змінного струму змінного струму високої напруги

◆ GB/T1984 Високий вимикач змінного струму високої напруги

◆ GB/T4208 IP -код захисту оболонки

◆ GB/T7354 Вимірювання часткового розряду

◆ GB/T311.1 Координація ізоляції Частина 1: Визначення, принципи та правила

● Використання умов розподільного пристрою AIS

◆ Максимальна температура: +45 градусів Цельсія;

◆ Мінімальна температура: -25 градусів Цельсія;

◆ Максимальна температура: (середнє значення 24 години) +35 градусів Цельсія;

◆ Максимальна середня відносна вологість (24 години 1: ≤ 95%; висота: ≤ 1500 м; сейсмічна здатність: 8 градусів;

◆ Клас захисту: заряджене ущільнення кузова IP67, Switch Chainet Shell IP4X ；

◆ Навколишнє повітря не повинно бути очевидно забрудненим корозійним горючим газом та водяною парою.

◆ Немає часто насильницького вібраційного місця, а суворий дизайн під суворими частинами відповідає всіляким вимогам.

◆ Коли він використовується в звичайних умовах навколишнього середовища, що перевищує GB/T3906, користувач повинен домовлятися з KEXR

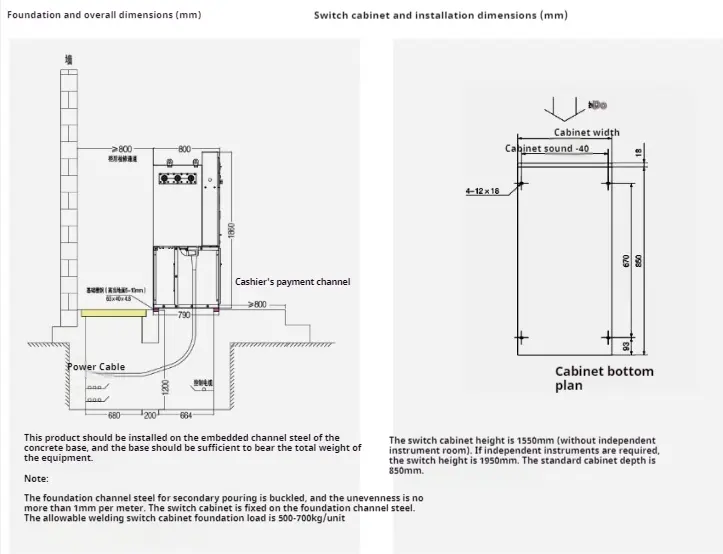

● Інструкції з установки

Ais Switchgear
