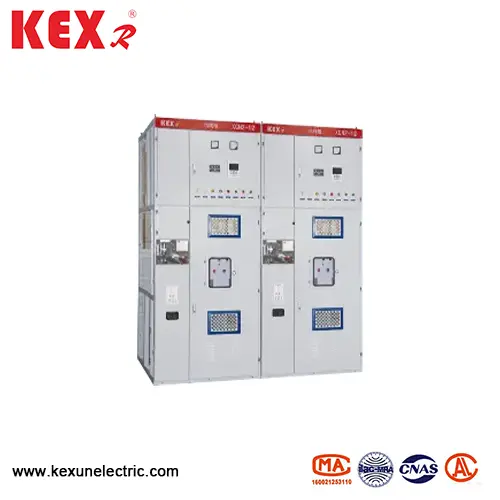

Тип коробки Фіксований металевий закритий розподільний пристрої

● Використання умов

I

-25 ~ 40 ℃ (в приміщенні)

▶ Висота: нижче 1000 м

I

▶ Землетрус не повинен перевищувати величину 8

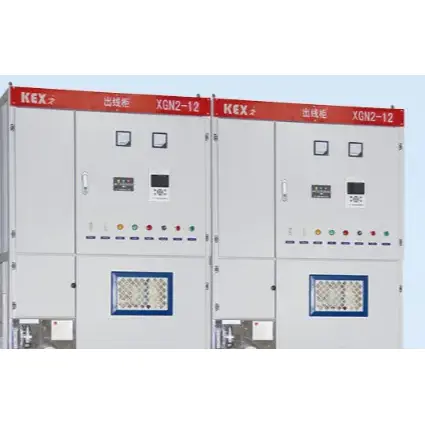

▶ XGN2-12 Тип типу Фіксований металевий закритий розподільний пристрій повинен бути встановлений у місці, вільному від вогню, вибуху, серйозного забруднення, хімічної корозії та насильницької вібрації.

● Технічний параметр

◆ Анти-хребетний пристрій

Функція "п’яти профілактики" полягає в тому, щоб запобігти розділенню вимикача та закритим помилково; Запобігти навантаженню зловживань та зловживання ізоляційним перемикачем; Запобігти закриттю перемикача заземлення, коли він заряджається; Запобігти включенню перемикача заземлення, коли він закритий; Запобігти вступу до зарядженого інтервалу помилково.

Цей тип XGN2-12 тип типу фіксований металевий закритий розподільний пристрій приймає примусовий механічний режим блокування, а блокування пристрою складається з основних компонентів, таких як підтримка, диска, панель, пластина, обробка, з'єднання стрижня тощо, які мають характеристики надійних показників, повних функцій, простої структури та зручної роботи, тим самим досягаючи "п'яти витрат", просто і ефективно:

I

▶ Лише після того, як вимикач дійсно зламаний, чи можна витягнути невелику ручку з положення "робочого" і повернути в положення "розриву та блокування"; Відкриття та закриття ізолюючого перемикача; Запобігайте відключенню та закриття перемикача від відключення 7-навантаження. Оборотність блокування та анти-блокування має подвійні функції антимізорації, тобто коли невелика ручка знаходиться в положенні "зриву замикання", лише верхній і нижній відключення може бути увімкнено і вимкнене, але вимикач не може увімкнути і вимикати, таким чином уникаючи розподілу вимикача вимикача

▶ Коли вимикач та верхній і нижній відключення знаходяться у закритому стані, а невелика ручка знаходиться в положенні "робочого", двері передньої та задньої шафи не можуть бути відкриті, щоб запобігти їх ввійшов у інтервал живого інтервалу помилково

▶ Коли верхні та нижні відключення не відкриваються, перемикач заземлення не може бути закритий, а невелику ручку не можна повернути з положення "розриву та замикання" у положення "технічного обслуговування", що може запобігти вивішенню проводу заземлення з електроенергією

▶ Якщо перемикач заземлення не відкривається, верхній і нижній відключення не можна закрити, що може запобігти закриту дроту заземлення до верхніх та нижніх відключень.

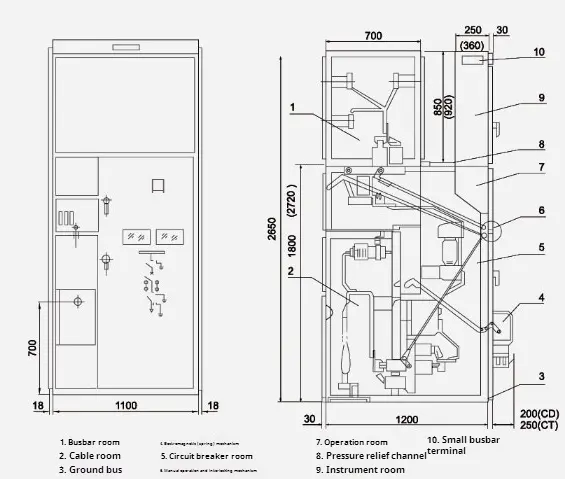

● xgn □ -12/07d контурний малюнок

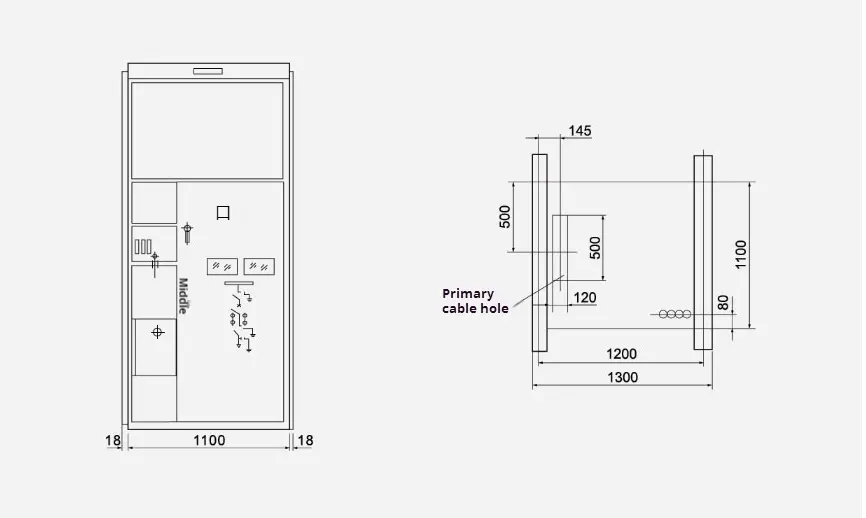

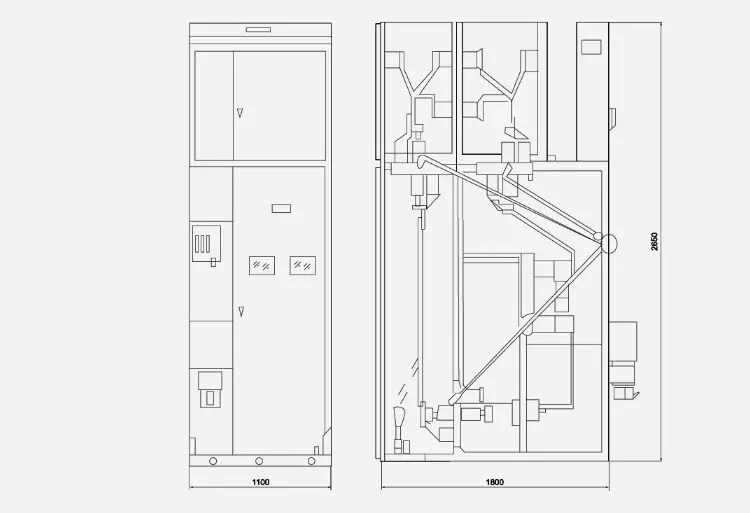

● xgn □ -12 (вихід обходу кабелю) Контурний малюнок

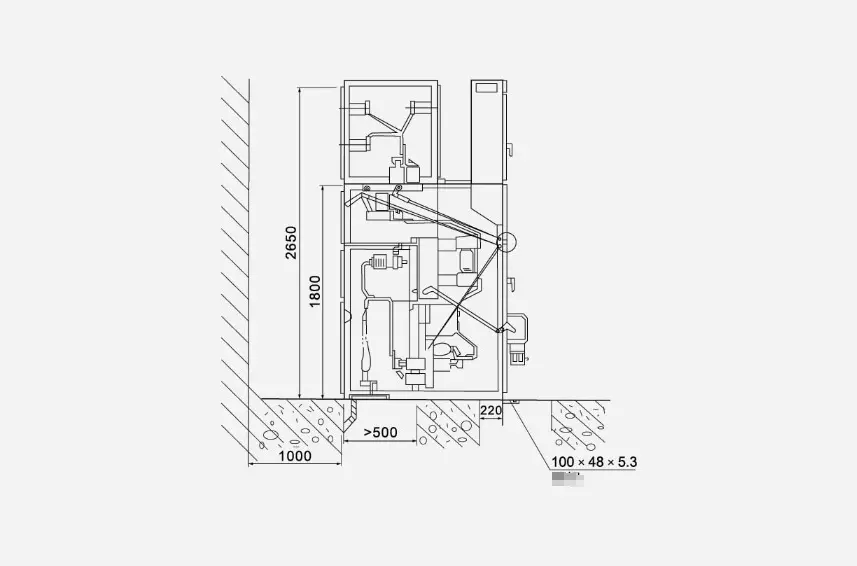

● Загальний малюнок встановлення розмірів
