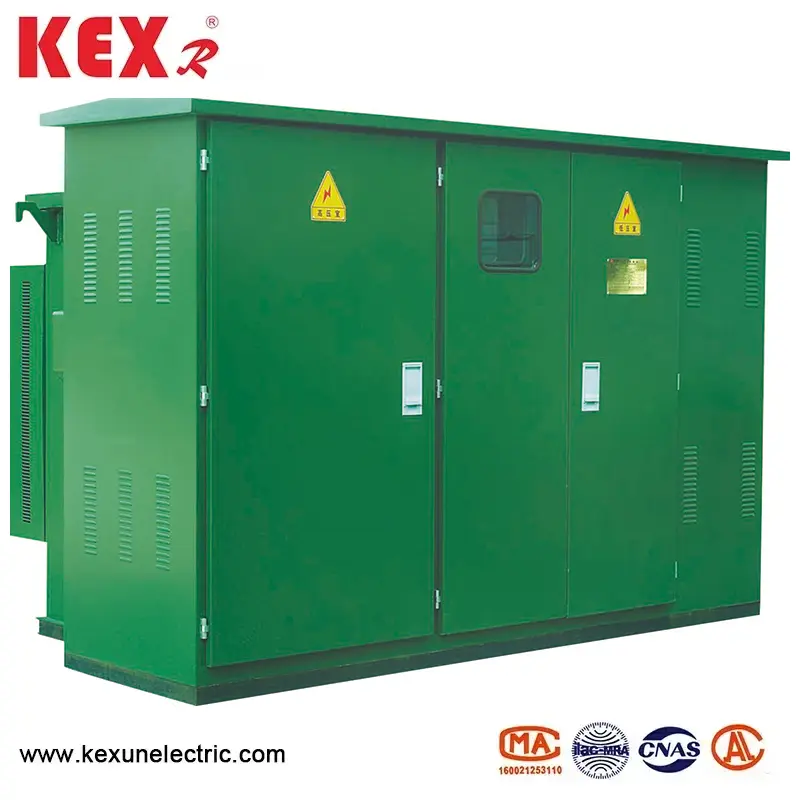

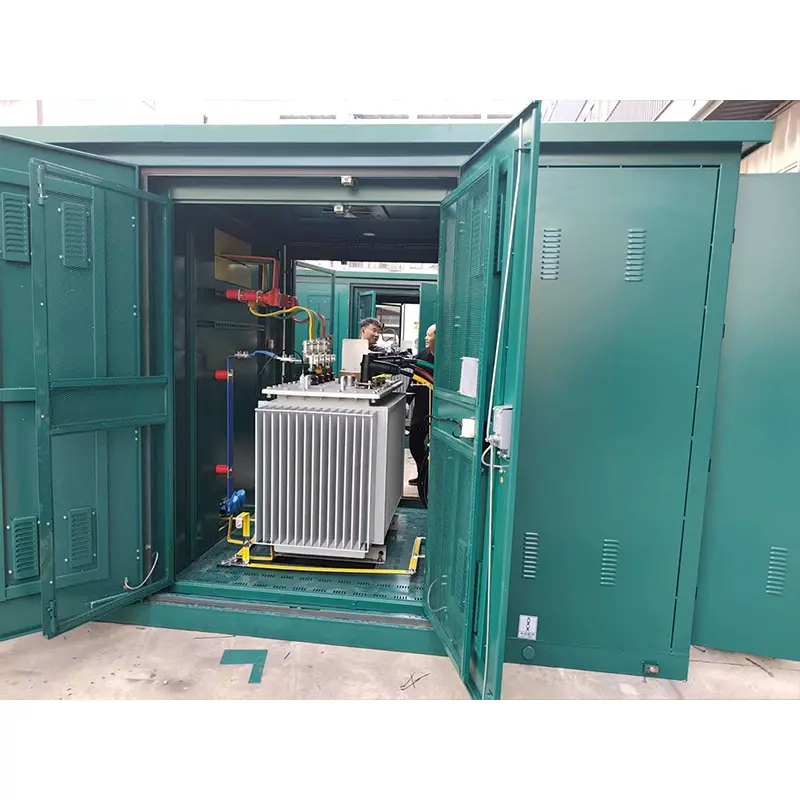

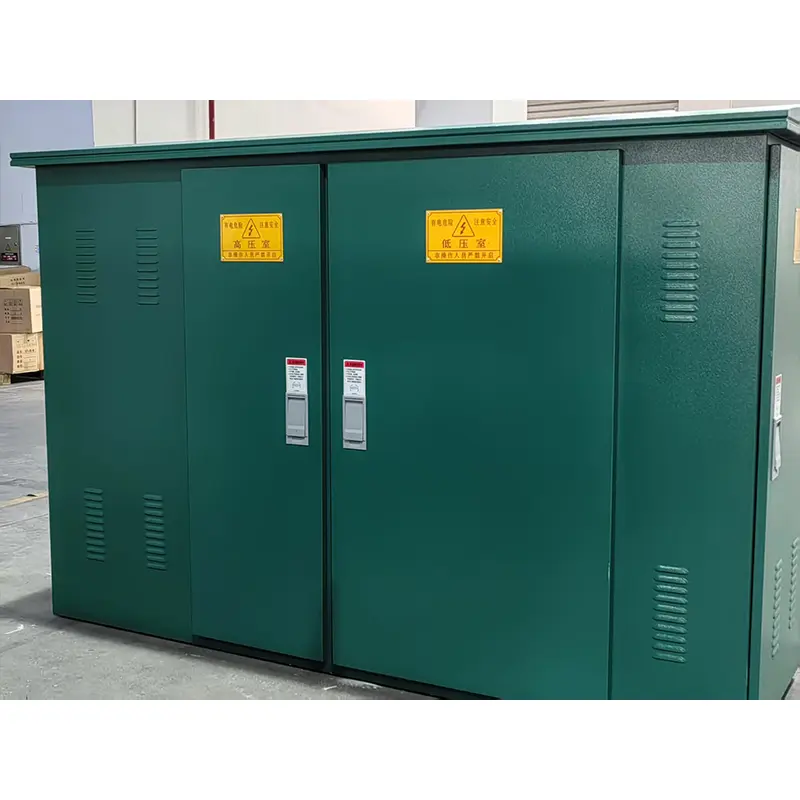

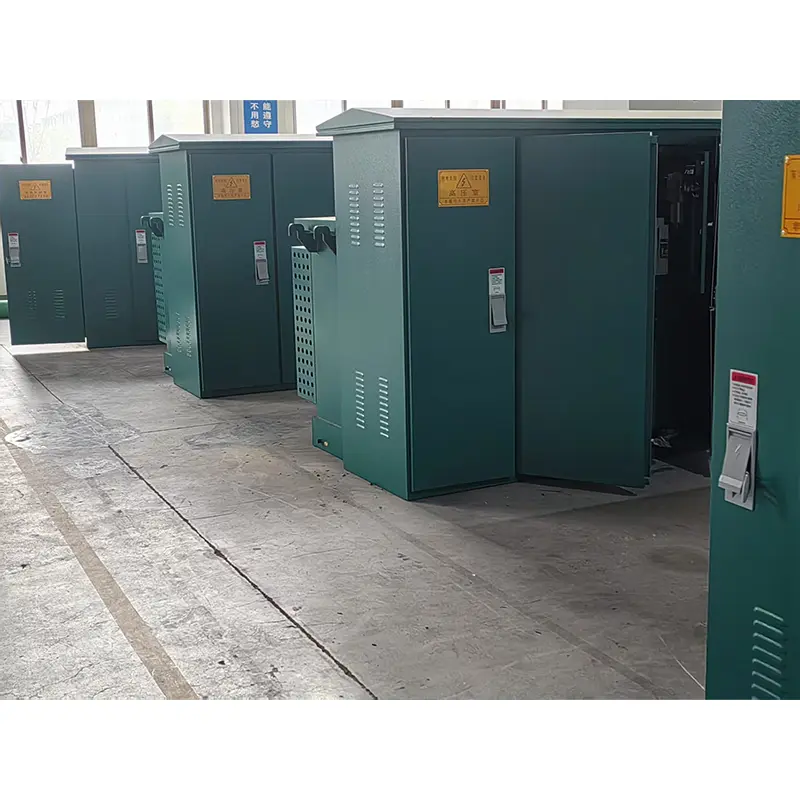

Підстанція американського типу

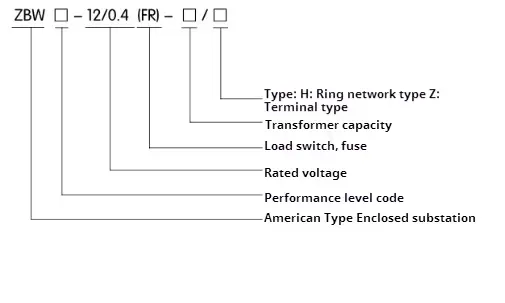

● Модель значення підстанції американського типу ZBW-12

● Характеристики структури підстанцій американського типу

1. Американська підстанція, що додається, приймає компактну структуру, невеликий об'єм, лише близько 1/3 ~ 1,5 вітчизняного європейського трансформатора з тією ж потужністю, значно зменшуючи простір підлоги.

2. Повністю герметична та повністю ізольована структура, відстань ізоляції не потрібна, а особиста безпека надійно захищена.

3. Американський тип підстанції з використанням високої напруги як для кільцевої мережі, так і для терміналу, з гнучким режимом живлення та високою надійністю.

4. Відмінна продуктивність трансформатора: низька втрата, низький рівень шуму та низький рівень температури; Сильна ємність перевантаження, опір короткого замикання та опір удару.

5. Зустріньте всі види вимог до годування низької напруги, які можна вибрати відповідно до схеми або розроблені самостійно;

6. Існують два типи кабельних головки: 200a lebrow Plug і 600 „t” тип фіксованого роз'єму кабелю, обидва з яких можуть бути обладнані повністю ізольованим обрізанням оксиду цинку. Головка кабелю типу 200A може бути підключена та відключена з навантаженням, а також може грати роль ізолюючого перемикача.

● запобіжник

Сторона високої напруги американського підстанції з укладеною підстанцією забезпечується повним діапазоном захисту від серії підключення запобіжника резервного захисту та запобіжника, що є простим в принципі, економічним та надійним; Запобіжник захисту резервного копіювання-це нафтозамовлений високостійний струм, що обмежує струм з великою потужністю. Тільки тоді, коли трансформатор не виходить всередину, запобіжник плагіну оснащений подвійним чутливим запобіжником, який може забезпечити подвійний захист струму та температури. Після подвійного чутливого запобіжника здуття запобіжника можна легко замінити на місці.

● Структура та послідовність роботи

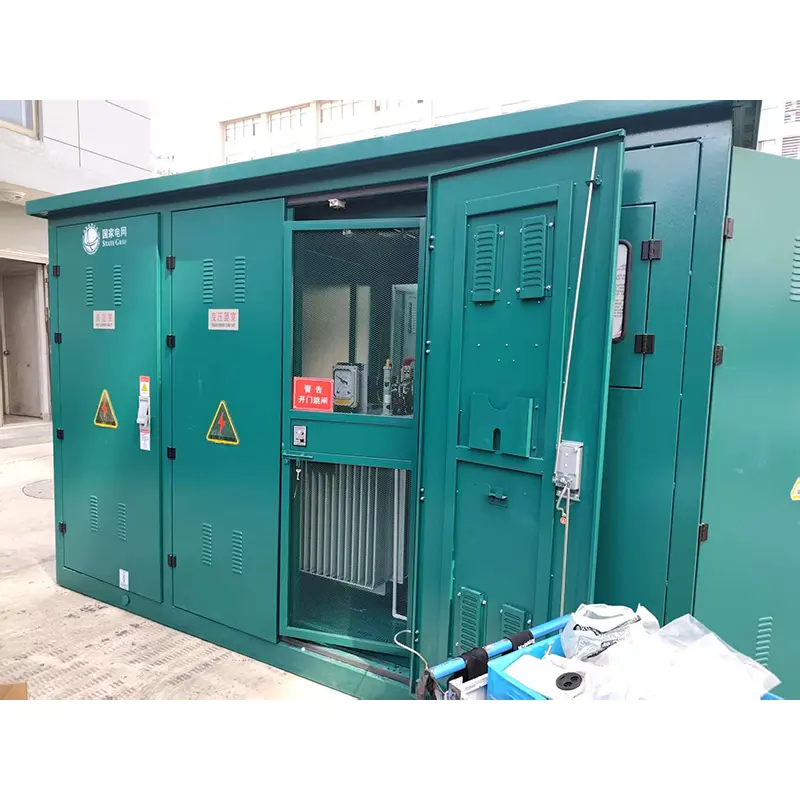

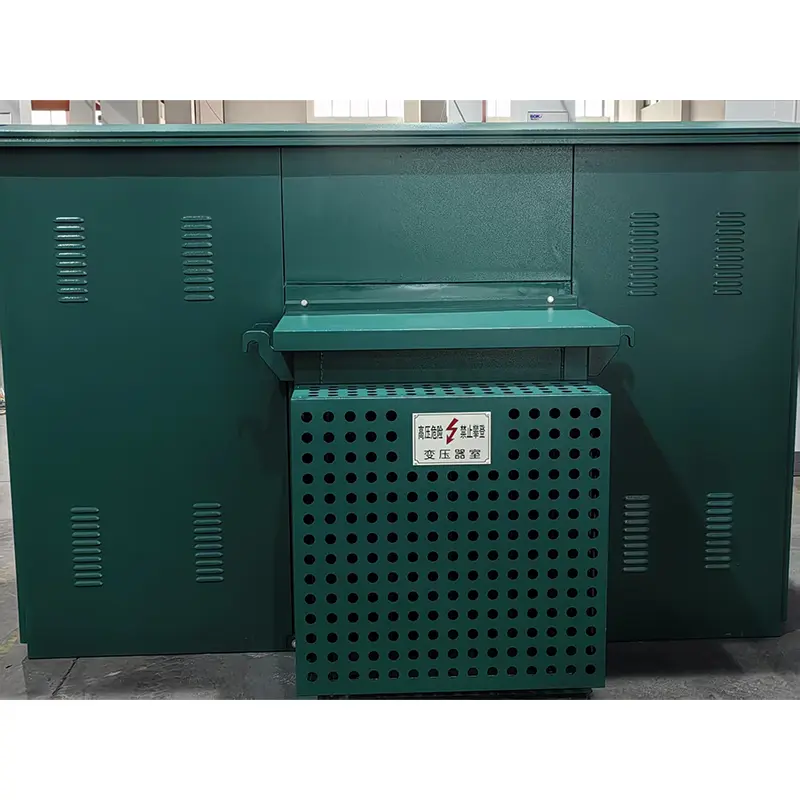

1. Макет

Для форми та структури 10 кВ ZBW-12 американського типу вкладеної підстанції див. Малюнок 2 та малюнок 3. Нафтовий резервуар поділяється на дві частини: верхня частина-це високостільна нафтова резервуар, а нижня частина-резервуар для трансформаторів. Дві частини лише електрично з'єднані, але масло заблоковано. Схематична діаграма показана на малюнку 1, в якій лінії "I" та "I"-це годівниці мережі петлі, гілки "ll"-це гілки трансформаторів, а "V"-це низька напруга. Підстанція може бути використана як в системі живлення мережі Ring, так і в системі терміналу, і перетворення дуже зручне. Подача лінії та гілки "Lⅲ" перемикається з перемикачем завантаження кільцевої мережі. У той же час, вхідний клем високостільної сторони трансформатора оснащений запобіжними запобіжниками резервного копіювання та запобіжниками плагінів для захисту несправності короткого замикання та перевантаження та перемикання захисту гілки. У той же час можуть бути встановлені також пристрої з високостільними дисплеями та блискавки. Кінець низької напруги трансформатора виходить після проходження через лічильник і вимикач низької напруги.

● Розміри та вага вкладеної підстанції ZBW-12 американського типу

2. Захист захисту від резервного копіювання

Він підключений послідовно з запобіжником плагіну в гілці трансформатора (див. R1 та R2 на малюнку 2), щоб утворити запобіжник захисту від повного діапазону. Він дме лише тоді, коли всередині підстанції виникає несправність короткого замикання, тому ймовірність видування дуже низька. Він встановлюється у верхньому баку для масла, і нафтовий резервуар потрібно відкрити, якщо його потрібно оновити.

3. Запобіжник плагінів

◆ Його серцевина плавлення має подвійну чутливість (температуру та струм), тобто воно плавне, коли сторона навантаження не вдається (перевантаження або надмірна температура). Запобіжник запобіжника та захист резервного копіювання використовується послідовно, що може захистити весь діапазон від невеликого струму (кілька разів) до великого струму (кілька десятків кілоамперів), а максимальний струм розриву-50 кк.

◆ Розумне узгодження запобіжника резервного копіювання та запобіжник плагінів безпосередньо впливає на продуктивність усієї підстанції. Див. Наступну таблицю, щоб частина настанов вибору запобіжника в 10 кВ американському типу вкладеній підстанції лише для довідки. Примітка. Він не підходить для інших типів підстанцій.
