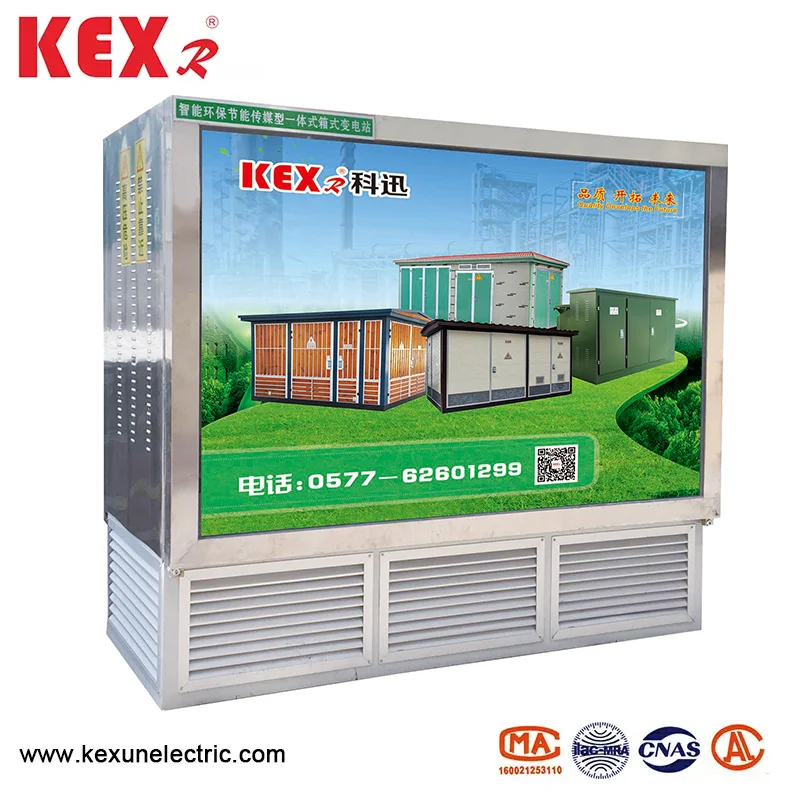

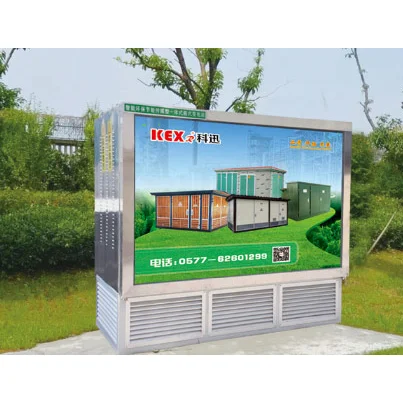

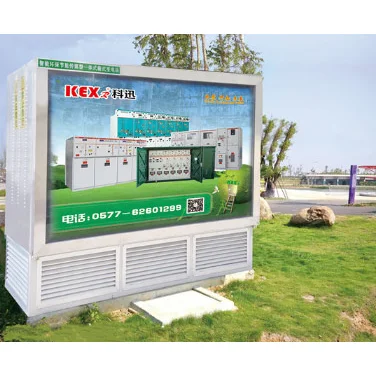

Підземний трансформатор

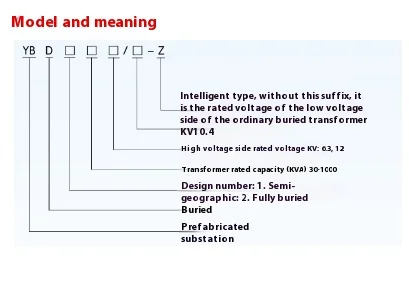

● Опис моделі

● Основні особливості

I

похований під землею, щоб зменшити заняття наземного простору.

▶ Ландшафтна інтеграція: поверхнева частина підземного трансформатора типу YBD-12 прикрашена зеленню, скульптурою чи мистецтвом для координації з навколишнім середовищем.

▶ Висока безпека: Підземна структура забезпечує кращий захист і знижує ризик завдань рукотворних пошкоджень.

▶ Захист навколишнього середовища та зменшення шуму: Підземна компонування може ефективно зменшити вплив шуму експлуатації трансформатора на навколишню область.

▶ Оптимізація дисипації тепла: прийміть спеціальну конструкцію теплового розсіювання, щоб забезпечити нормальну робочу температуру підземного обладнання.

● Сценарії додатків

Підземний трансформатор дуже підходить для наступних випадків:

◆ Центр міста

◆ Діловий район

◆ Громадські простори, такі як парки та квадрати.

◆ Висококласна житлова спільнота

◆ Історична та культурна охорона

◆ Туристична атракція

● Структурний склад підземного трансформатора

1. Дозвіл Частина:

◆ Тіло трансформатора

◆ Висока та низька напруга вимикач

◆ Система підключення кабелю

Система розсіювання вентиляції та тепла

◆ Дренажні та вологостійкі споруди

2. Земляна частина:

◆ Пейзаж оздоблення (зеленість, скульптура, арт -інсталяція тощо)

◆ Вентилятор (прихований дизайн)

◆ Вхід на огляд

◆ Попереджувальний знак безпеки

● Переваги підземного трансформатора типу YBD-12

◆ покращити якість міського ландшафту

◆ Збережіть простір підлоги

◆ Зменшіть вплив електромагнітного випромінювання

◆ Подовжте термін служби обладнання (більш стабільне підземне середовище)

◆ Зменшіть зорове забруднення

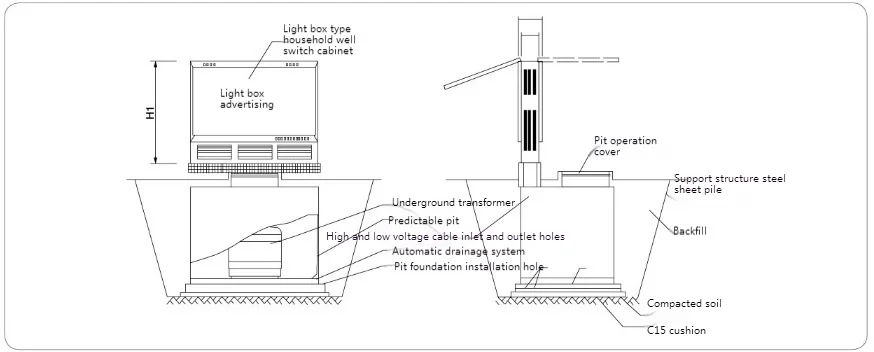

● Схема встановлення підземного трансформатора типу YBD-12

● Дизайнерські креслення з двох типових схем

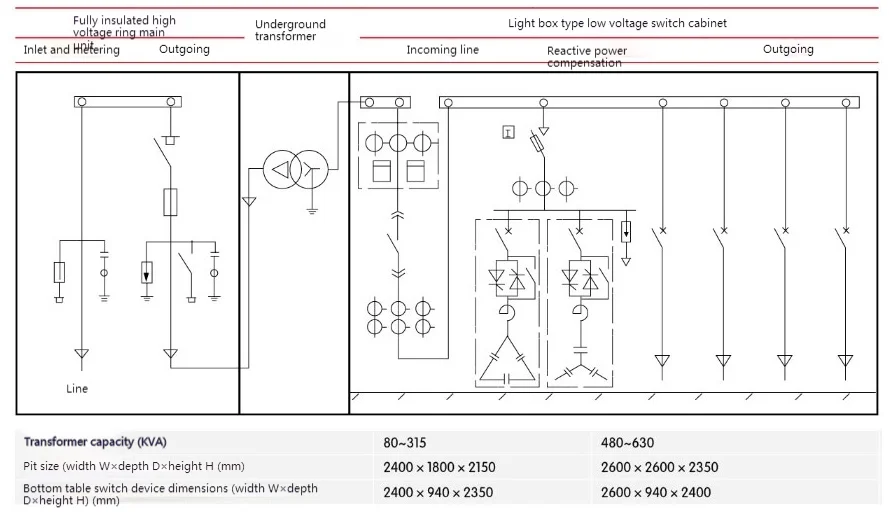

◆ HV Кільцева мережева шафа+Підземний трансформатор+Вимірювання низької напруги:

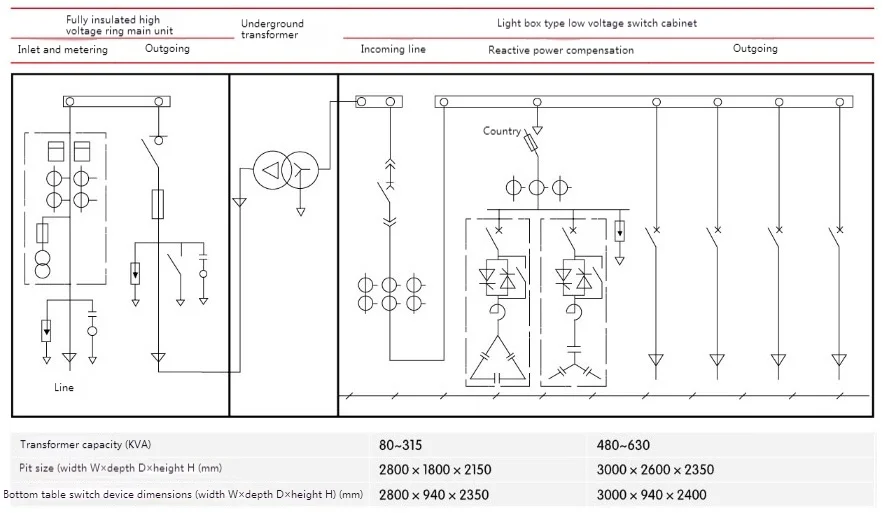

◆ HV Кільцева мережева шафа+Вимірювання високої напруги+Підземний трансформатор+живильник LV:
