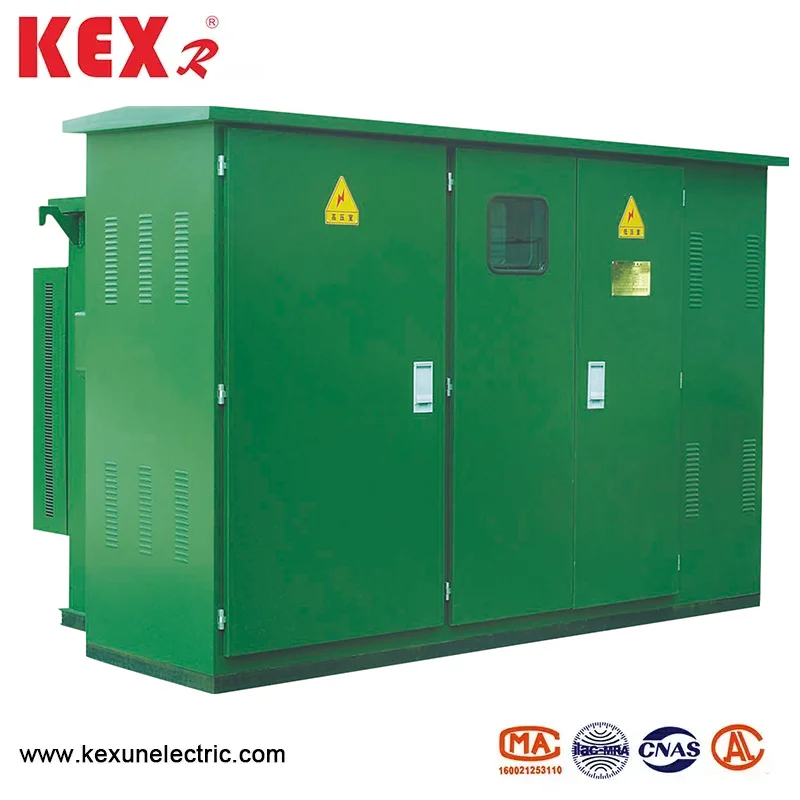

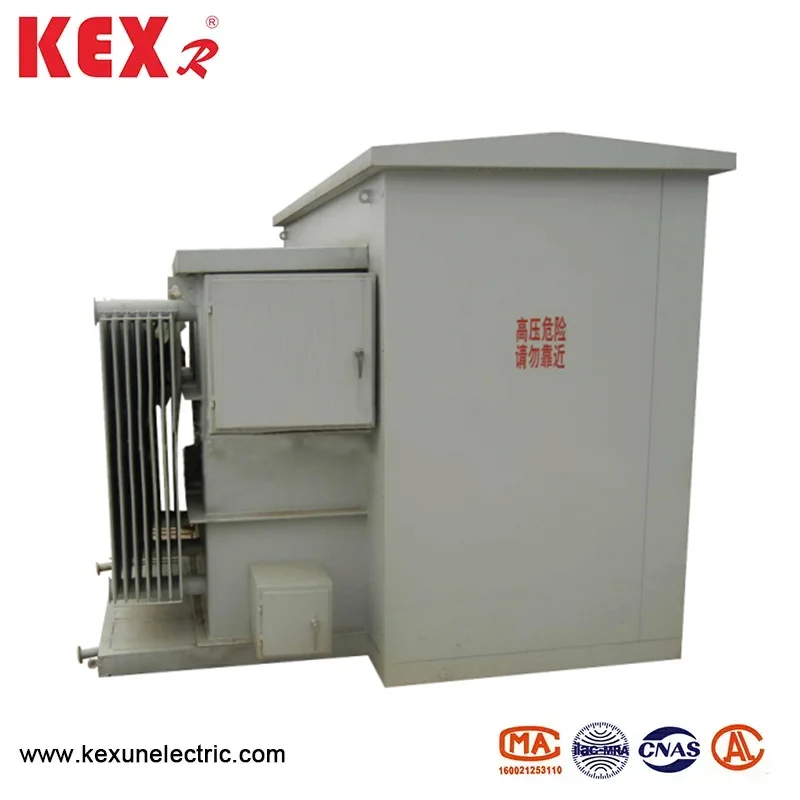

Американський тип, встановлений на панелі, трансформатор
Американський тип, встановлений на панелі, виготовлений China Manufactury Kexun-це інтегрований та модульний трансформатор малого розподілу, який має характеристики компактної структури, зручної установки та хорошого захисту, і широко використовується в міських мережах розподілу, житлових приміщень, комерційних районах та промисловому споживанні електроенергії.
Модель: ZBW-12
Бренд: KEXR
Модель: ZBW-12
Бренд: KEXR
Американський трансформатор, встановлений на типаді, має такі основні особливості.
◆ Компактний дизайн
Невеликий розмір, менший простір для підлоги, підходить для місць з обмеженим простором.
Американська конструкція трансформаторів типу боксу, яка зазвичай встановлюється на встановленому бетонним майданчиком.
◆ заздалегідь зібрана структура
Завершіть інтеграцію комутаторів високої та низької напруги, трансформаторів та захисних пристроїв перед тим, як залишити фабрику, щоб зменшити навантаження на встановлення на місці.
Приймайте повністю герметичну конструкцію, вологостійну, пилостійку та корозійну.
◆ Безпечний та надійний
Приймайте повну конструкцію ізоляції, щоб зменшити ризик електричного удару.
Він має функції перевантаження, короткого замикання та захисту від температури та запускається стабільно.
◆ Легке обслуговування
АМЕРИКАНСЬКА ПЛАТУВАННЯ КАБЕЛЬНОЇ ГОЛОВНІ (Головка кабелю ліктя), що зручно для швидкої установки та заміни. Дизайн дверей доступу є розумним та зручним для експлуатації та обслуговування.
◆ Сильна пристосованість
Трансформатор американського типу підходить для зовнішнього середовища, рівень захисту зазвичай досягає IP67.
Налаштована конструкція може відповідати різним рівням напруги (наприклад, 10 кВ/0,4 кВ) та вимогами до потужностей (наприклад, 50 кВА ~ 1600 кВА). ◆
● Загальні сценарії застосування американського типу трансформатора, встановленого на панелі
Metwork Distribution Network: вона підходить для трансформації розподілу електроенергії вулиць та громад, а також зменшує зайняту територію.
✅ Пожорнічна зона: тихий дизайн, що підходить для живлення в житлових районах.
Commercial Center: Красивий і компактний, не впливаючи на зовнішній вигляд міста.
✅ Простірковий парк: адаптований до суворого середовища з високою надійністю.
✅ Тимчасове споживання електроенергії: такі як будівельні майданчики, виставки тощо, що зручно для швидкого розгортання.
● Технічні параметри трансформаторів, які використовуються американським типом, встановленим на панелі трансформатора
|
Серійний номер |
Предмет |
Одиниця |
Технічні параметри |
|
1 |
Номінальна напруга |
KV |
10/0,4 |
|
2 |
Максимальна робоча напруга |
KV |
12 |
|
3 |
Оцінка частоти |
Гц |
50 |
|
4 |
Номінальна ємність |
kva |
150-1600 |
|
5 |
1 хв. Частота потужності витримує напругу |
KV |
35 |
|
6 |
Імпульсна напруга блискавки |
KV |
75 |
|
7 |
Метод охолодження |
|
Онан |
|
8 |
Порушення струму з високою напругою резервного запобіжника |
з |
50 |
|
9 |
Порушення струму запобіжника |
з |
2.5 |
|
10 |
Температура навколишнього середовища |
℃ |
-35 ~ 40 |
|
11 |
Допустима підвищення температури котушки |
℃ |
65 |
|
12 |
Регулювання напруги без навантаження |
|
± 5% або ± 2*2,5% |
|
13 |
Рівень шуму |
дБ |
50 |
|
14 |
Ступінь IP |
|
IP43 |
◆ Порівняння втрати різних типів трансформаторів
|
Ємність (KVA) |
Напруга9 (KV) |
Підключення групи |
Поточний не навантаження% |
Немає втрати навантаження % |
Напруга імпедансу% |
Втрата навантаження (W) |
|||||
|
HV |
LV |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2,5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Таблиця технічних параметрів перемикача навантаження
|
Предмет |
Назва |
Одиниця |
315А |
630A |
|
Номінальна напруга |
|
KV |
12 |
12 |
|
Максимальний струм |
|
A |
315 |
630 |
|
Оцінка частоти |
|
Гц |
50 |
50 |
|
Оцінений струм закриття короткого замикання |
|
З |
31.5 |
50 |
|
Оцінений короткостроковий витримка струму |
|
З |
12.5 |
50 |
|
Оцінений короткостроковий витримка часу |
|
S |
2 |
2 |
|
Механічне життя |
|
Час |
2000 |
2000 |
|
Тест на імпульс блискавки |
Фаза на землю |
KV |
75 |
75 |
|
Ізоляційний перелом |
85 |
85 |
||
|
1 хв. Частота роботи витримує напругу |
Фаза на землю |
42 |
42 |
|
|
Ізоляційний перелом |
48 |
48 |
||
|
Номінальний піковий витриманий струм |
|
З |
31.5 |
50 |

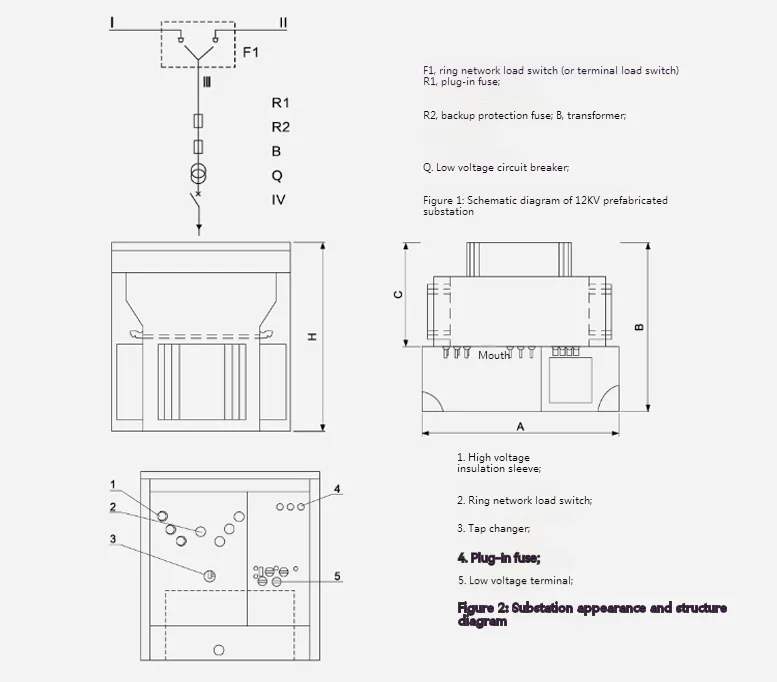

◆ Розміри американського типу трансформатора, встановленого
|
ZBW-12 заздалегідь встановлені стандартні розміри підстанції американського коробки |
|||||||
|
Ємність (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
