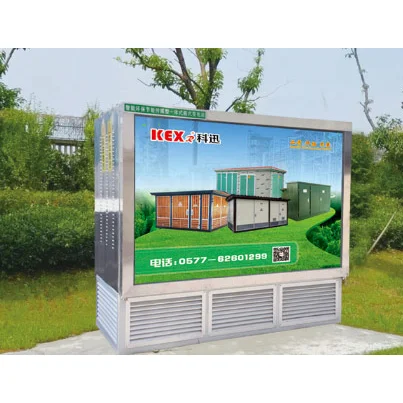

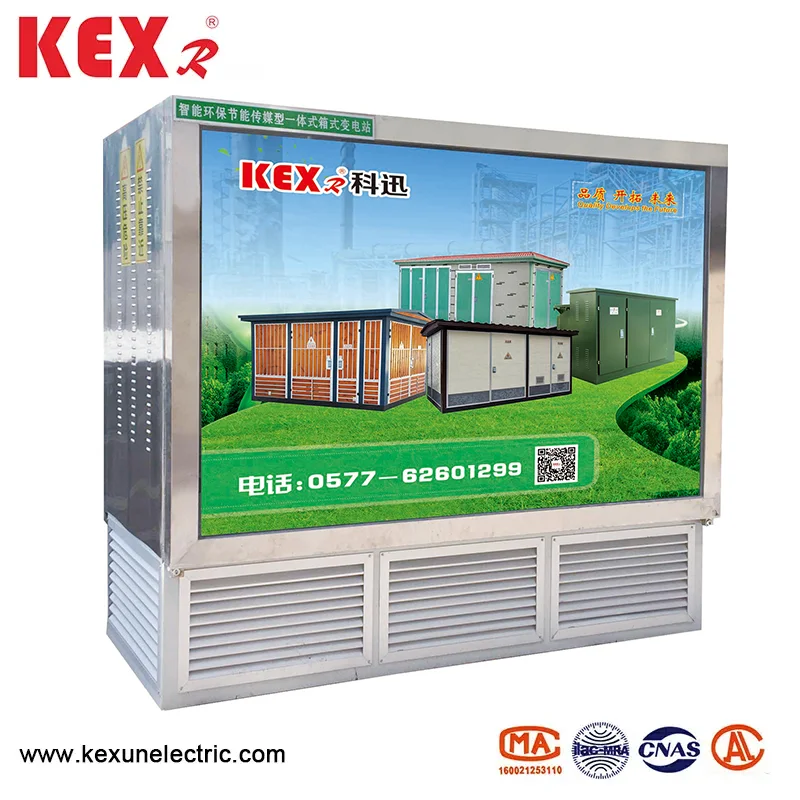

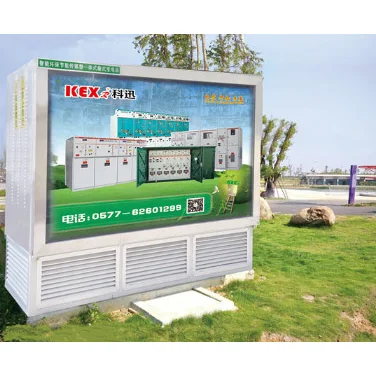

Підземна підстанція

● Огляд товару

Підземна підстанція YBD-12 типу ландшафту відповідає концепції міського екологічного дизайну, займає невелику територію та красиво навколишнє середовище. Він підходить для міських доріг багажників, житлових районів, аеропортів, станцій, поза межами та іншими місцями, і стане тенденцією трансформації обладнання для міської дистрибуційної мережі.

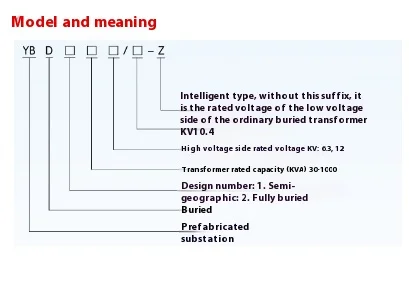

● Модель пояснення підземної підстанції типу YBD-12

Порівняно з традиційною підстанцією, підземна підстанція має такі очевидні переваги:

▶ Естетика та екологічна гармонія

Звичайна підстанція коробки займає велику площу, яка не може добре координувати з навколишнім середовищем, а підземна підстанція має невелику коробку розподілу, яка не вплине на навколишнє середовище.

▶ економія енергії

Економія енергії та зменшення споживання стали консенсусом усього суспільства. Трансформатори, які вважають за краще для підстанції ландшафту типу YBD-12,-це трансформатори з низькими втратами, такі як серія S11, серії S13 та серії SBH15, можна вибрати відповідно до попиту та пропозиції користувачів.

▶ Зниження шуму

Шум трансформатора виходить із залізного ядра, а висота від землі в загальному трансформаторі, як правило, становить близько 1,2 м, що легко впливає на сон людей. Підземна підстанція YBD-12 типу ландшафту встановлюється під землею в цілому, і його шум, очевидно, може бути зменшений, що мало впливає на мешканців.

▶ Створіть цінність для клієнтів

Ландшафтна підземна підстанція може бути повністю підроблена в Кексун, з коротким виробничим циклом, невеликими інвестиціями та швидким ефектом. Підземна підстанція, встановлена ​​на міських головних дорогах та автомобільних дорігах, - це пристрій для перемикача рекламного світла на землі, і його позиція рекламної легкої коробки надасть рекламні переваги для клієнтів протягом тривалого часу.

▶ Висока автоматизація

Підземна підстанція типу YBD-12 може повідомити про стан роботи контролера високої напруги та низької напруги через комплексний пристрій вимірювання та управління за допомогою технології бездротової мережі GPRS, яка значно полегшує роботу та використання підстанції.

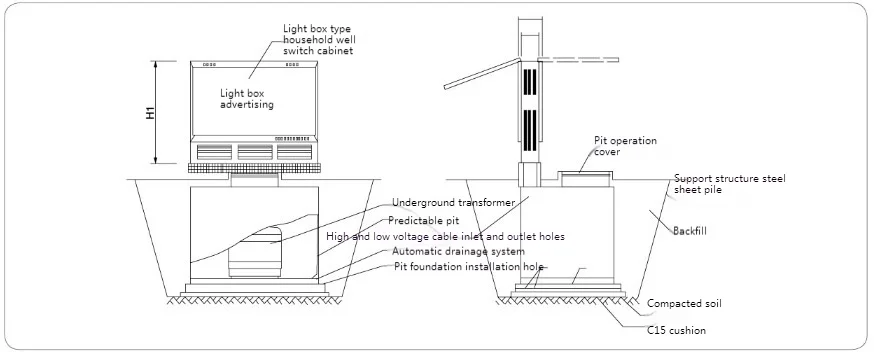

● Інсталяційна схема підземної підстанції ландшафту типу YBD-12

Примітка:

1. Наведені вище розміри призначені лише для довідки. Будь ласка, зверніться до креслень, наданих виробником при замовленні фактичних розмірів.

2. Продукт складається з підземного трансформатора, шафи зовнішнього перемикача легкої коробки та збірної ями. Це повний набір обладнання, попередньо зібране на заводі, а оболонка шафи-комутаторів світла виготовлена ​​з нержавіючої сталі;

3. Збрана яма повністю герметична і водонепроникна, поверхня верхньої кришки ями прикрашена плиткою квадратного поверху, а нижня коробка ями виготовлена ​​з металевої кераміки, яка піддається антикорозійній обробці відповідно до вимог GB/T19285 "інспекції на корозійній інженерії закопаних сталевих трубопроводів";

4. Верхня кришка ями забезпечена відкритим люком. Після відкриття каналізації він підтримується та розміщується циліндром. Через люк, підземний працівник трансформатора можна спостерігати та експлуатувати для входу в яму для підключення до безпеки кабелю.

5. Пропонується, що підривні болти повинні бути вбудовані відповідно до розміру фундаменту ями. Після того, як яма буде на місці і зафіксована, засипка ґрунт відповідно до горизонту, а потім саджайте дернину.

● Дизайнерські креслення з двох типових схем

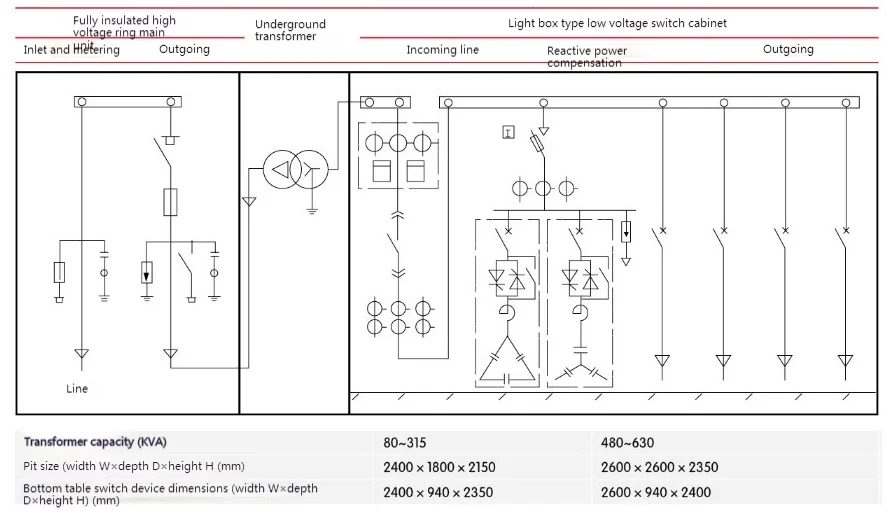

◆ HV Ring Main Uniy+Підземний трансформатор+Вимірювання низької напруги:

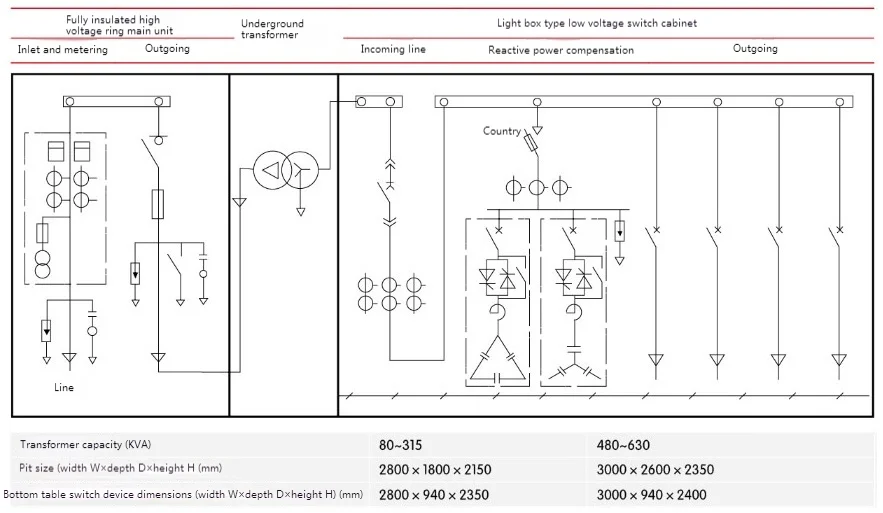

◆ HV Кільце Основний блок+Вимірювання високої напруги+Підземний трансформатор+живильник LV:
