Три полюси Vcb

Тип ZW7-40.5 Триполюсний vcb Характеристики продукту

Надзвичайно висока надійність

Повністю не вимагає обслуговування протягом усього терміну експлуатації.

Має високий механічний і електричний термін служби.

Вся машина невелика за розміром, мала вагу та проста в установці.

1.1 Умови використання типу ZW7-40.5 Триполюсний vcb

¨ Температура навколишнього середовища: -30℃～60℃；

¨ Висота: менше ніж 3000 м；

¨ Швидкість вітру: ≤34 м/с；

¨ Можна ігнорувати вібрацію або рух ґрунту ззовні розподільного обладнання та контрольного обладнання.；

¨ Ступінь забруднення：Ⅳ；

¨ Температура зберігання: -40 ℃ ~ 85 ℃.

1.2 Технічні параметри типу ZW7-40.5 Триполюсний vcb

Основні технічні параметри автоматичного вимикача

Основні механічні параметри автоматичного вимикача

Будова і принцип дії автоматичного вимикача

ZW7-40.5 Триполюсний vcb в основному складається з вбудованого магнітного полюса, трансформатора струму, робочого механізму та коробки. Цей тип автоматичного вимикача є мініатюрним, а його корпус виготовлений з високоякісної коробки з нержавіючої сталі. Трансформатор струму можна вибрати відповідно до потреб користувача.

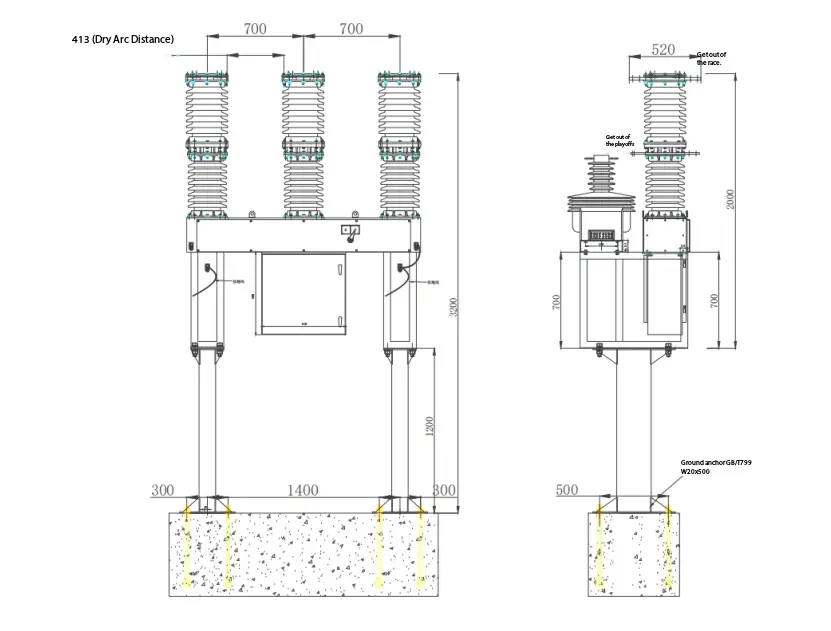

ZW7-40.5/контурне креслення вимикача

ZW7-40.5 Триполюсний vcb та його інтелектуальна комбінація керування. Функціонування вимикача може здійснюватися локально, а також ним можна керувати дистанційно через інтерфейс зв’язку. Інша інформація про вимикач також може передаватися в центр управління, а канал зв'язку може бути кабельним, оптоволоконним, GPRS/CDMA, GSM тощо.

Принцип дії автоматичного вимикача

3.1 Принцип гасіння дуги:

ZW7-40.5 Триполюсний vcb використовує вакуумний переривник, і вакуум використовується як дугогасне та ізоляційне середовище, яке має надзвичайно високий ступінь вакууму. Коли рухомий і статичний контакти відключаються електрикою під дією приводу, між контактами утворюється вакуумна дуга. У той же час, завдяки особливій структурі контактів, відповідне поздовжнє магнітне поле також буде генеруватися в зазорі між контактами, що сприятиме розсіюванню вакуумної дуги та змусить дугу рівномірно розподілити на поверхні контакту, щоб горіти, щоб підтримувати низьку напругу дуги. Коли струм природно перетинає нуль, залишкові іони, електрони та пари металу можуть об’єднуватися або конденсуватися на контактній поверхні та екрані протягом мікросекундного порядку часу. Оскільки для керування вакуумною дугою використовується поздовжнє магнітне поле, вакуумний вимикач має сильну та стабільну здатність розривати струм.

3.2 Акумуляція електричної енергії: двигун впливає на вихідний крутний момент на шестерні механізму та передає його на велику зірочку на шпинделі, таким чином приводячи в обертання кривошип і змушуючи пружину, що закривається, накопичувати енергію. Коли гвинт на кривошипі натискає перемикач ходу, електроживлення двигуна припиняється, і накопичення енергії пружини завершується.

3.3 Ручне накопичення енергії: вихідний вал цього поворотного механізму передає обертальний момент на велику шестерню, яка повністю зачеплена з малою шестернею через шестерню на вихідному валу, таким чином приводячи в обертання кривошип, щоб пружина закриття могла зберігати енергію.

3.4. Робота закриваючого електромагніту: після того, як механізм отримує сигнал закриття, рухомий залізний сердечник закриваючого електромагніту рухається вгору, штовхаючи важіль розмикання закривання, щоб рухатися вгору, таким чином півось закривання обертається проти годинникової стрілки. Звільніть фіксатор на засувці. У той же час засувка обертається проти годинникової стрілки під тиском ролика, звільняючи підтримку накопичувача енергії. Кулачок на головному валу створює силу удару завдяки силі стиснення замикаючої пружини та натискає на коромисло на валу ручного накопичення енергії (тобто вихідному валу), яке передається на перемикач через шатун, таким чином завершуючи операцію замикання.

3.5 Ручне керування: Коли вилка перемикання передач, встановлена ​​на замикаючому півосі, обертається проти годинникової стрілки, вона змушує замикаючий напіввал обертатися проти годинникової стрілки. Щоб отримати такий же ефект, як і операція замикання електромагніту.

3.6 Операція повторного закриття: після того, як механізм вивільнить енергію пружини накопичувача енергії, він завершить операцію закриття. У закритому стані механізм знову виконує операцію накопичення енергії. Після завершення операції накопичення енергії механізм знаходиться в закритому стані накопичення енергії, і після отримання правильного сигналу механізм може реалізувати операцію автоматичного повторного замикання.。

3.7 Робота електромагніту відпускання гальм: після того, як механізм отримує сигнал відпускання гальм, рухомий сердечник електромагніту відпускання гальм рухається вгору, штовхаючи важіль відпускання гальм, щоб рухатися вгору, так що вісь відпускання гальм обертається проти годинникової стрілки. Звільніть фіксатор фіксатора гальма. У той же час фіксатор відпускання гальма обертається проти годинникової стрілки під тиском ролика, а коромисло обертається проти годинникової стрілки завдяки зусиллям деяких гальмівних пружин у перемикачі, таким чином завершуючи операцію відпускання гальма.

3.8 Ручне керування: Коли вилка, встановлена на півосі гальма, обертається проти годинникової стрілки, вона змушує півось гальма обертатися проти годинникової стрілки, таким чином створюючи той самий ефект, що й робота гальмівного електромагніту. 3.8 Ручне керування: коли вилка, встановлена на півосі гальма, обертається проти годинникової стрілки, вона змушує півось гальма обертатися проти годинникової стрілки, таким чином, виробляючи такий же ефект, як і робота гальмівного електромагніту.

3.9 Операція відключення від перенавантаження по струму: коли котушка перенапруги в розмикачі від перенавантаження проходить через вказаний струм відключення, електромагніт діє, і штовхач штовхає важіль відключення. Змусьте піввісь обертатися проти годинникової стрілки, звільніть фіксатор гальма, таким чином виробляючи той самий ефект, що й робота гальмівного електромагніту, і завершіть операцію відключення автоматичного вимикача від надточного струму.

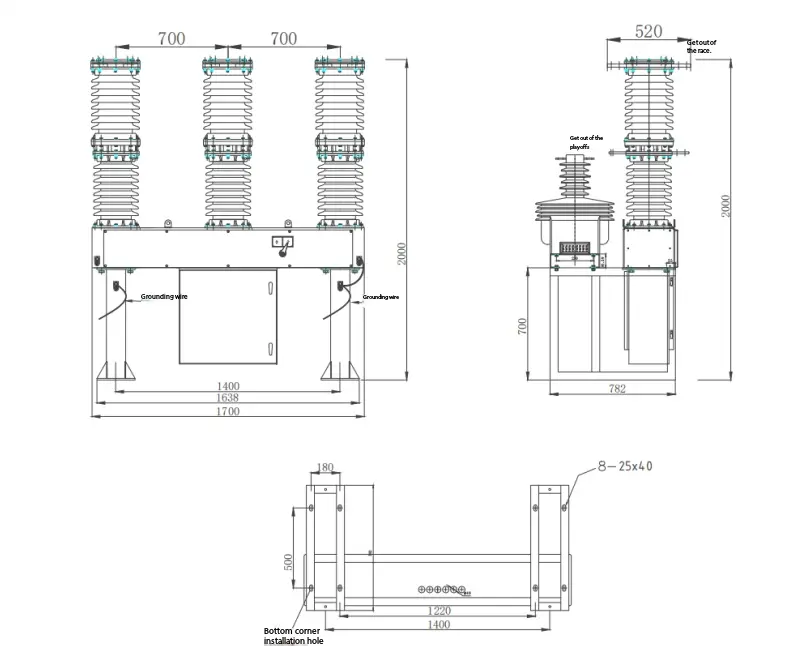

Триполюсний  vcb схема встановлення
