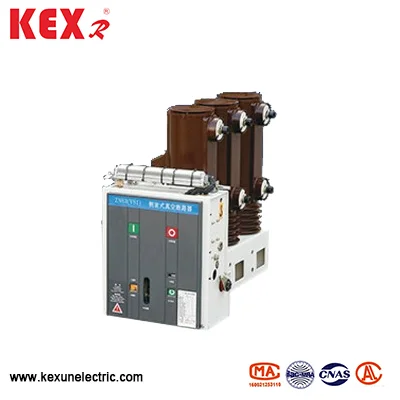

Вакуумний вимикач з високою напругою в приміщенні в приміщенні
Бік вакуумного вимикача з високою напругою в приміщенні, виробленому китайським заводським кексуном, в основному використовується для захисту та управління. Він підходить для місць з номінальною напругою 12 кВ та частотою 50 Гц, де необхідна частота експлуатація або переривання струму струму. Він може бути встановлений у фіксованому розподільному пристрої або використовувати самостійно.
Модель: VS1
Бренд: KEXR
Модель: VS1
Бренд: KEXR
● Структурні характеристики вакуумного вимикача з високою напругою в приміщенні в приміщенні
▶ Механізм бічної експлуатації
▶ Епоксидна смола ізольований полюс
▶ Весняна операційна система без поїздки
▶ Передні/задні кінцеві кабелі
● Вакуумний вимикач з високою напругою в приміщенні з використанням
▶ Діапазон температури навколишнього середовища: Температура з оточуючим стороннім блоком, встановленим у приміщенні вакуумного вимикача з високою напругою, повинен бути -15 ~ 40 ℃
▶ Висота: Вакуумний вимикач з високою напругою в приміщенні слід встановити менше 1000 метрів.
▶ Відносна вологість: середнє значення не більше 95%, середнє місячне становить не більше 90%, середнє значення добового тиску насиченої пари становить не більше 2,2 × 10-3mpa, а середня місячна не більше 1,8 × 10-3mpa.
▶ Інтенсивність землетрусу: менше 8 градусів
▶ місця без пожежі, вибуху, серйозного забруднення, хімічної корозії та сильної вібрації.
● Технічні параметри вакуумного вимикача з високою напругою в приміщенні в приміщенні
|
Предмет |
Одиниця |
Дані |
||||
|
Номінальна напруга |
KV |
12 |
||||
|
Оцінений струм |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Оцінений струм розриву короткого сеансу |
З |
20 |
25 |
31.5 |
||
|
Оцінений струм закриття короткого замикання |
З |
50 |
63 |
80 |
||
|
Номінальний піковий витриманий струм |
З |
50 |
63 |
80 |
||
|
4S коротке навантаження Вимкнено струм （Пік） |
З |
20 |
25 |
31.5 |
||
|
Оцінений рівень ізоляції |
Робота витримує напругу |
KV |
42 （48） |
|||
|
Вплив протистояти напрузі |
75 （85） |
|||||
|
Оцінка експлуатаційної послідовності |
|
Break-0.3S-Close-180S |
||||
|
Механічне життя |
Час |
10000 |
||||
|
Рейтинг переривання струму короткого замикання |
Час |
50 |
||||
|
Номінальна напруга відкриття механізму експлуатації （DC） |
V |
110,220 |
||||
|
Контактна клемна відстань |
мм |
11 ± 1 |
||||
|
Повернути (контактна довжина стиснення пружини) |
мм |
35 ± 0,5 |
||||
|
Трифазне розділення та закриття часу відмов |
РС |
≤2 |
||||
|
Зверніться до закриття часу відмов |
РС |
≤2 |
||||
|
Середня швидкість відкриття |
РС |
1.1±0.2 |
||||
|
Середня швидкість закриття |
РС |
0,6 ± 0,2 |
||||
|
Час відкриття |
Максимальна робоча напруга |
s |
≤0,05 |
|||
|
Міністра експлуатаційна напруга |
≤0,08 |
|||||
|
Час закриття |
s |
0.1 |
||||
|
Допустима товщина накопичення зносу динамічних та статичних контактів |
мм |
3 |
||||
Гарячі теги: Вакуумний вимикач з високою напругою в приміщенні в приміщенні
