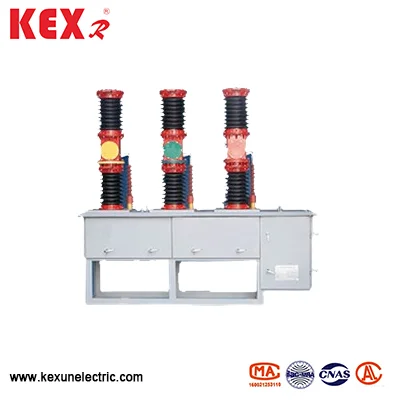

ZW7A на відкритому повітрі високої напруги AC VCB

ZW7A на відкритому повітрі AC VCB-це номінальна напруга 40,5 кВ, що спеціально виробляється Kexun на фабриці Китаю. Трифазний трансформатор Трифазного струму змінного струму Зовнішнє обладнання для розподілу на відкритому повітрі, яке підходить для захисту та контролю в підстанції та розподілі системи промислових та гірничих підприємств.
Модель: ZW7A
Бренд: KEXR

Надіслати запит

Опис продукту

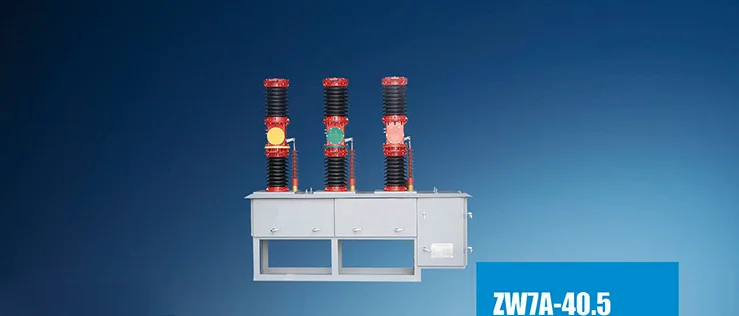

Zw7a Outdoor High Voltage Ac Vcb

● Значення моделі

ZW7A-40.5

W = тип на свіжому повітрі

Z = вакуумний вимикач

7A = Серійний номер проектування (Китай 7 -го покоління)

40,5 = номінальна напруга (40,5 кВ, відповідно до стандарту IEC)

● Область застосування

Високолатна AC VCB на відкритому повітрі ZW7A підходить лише для захисту та контролю в підстанціях та системах розподілу промислових та гірничих підприємств, але й підходить для сільських енергетичних сітків та місць, що мають часті операції, особливо для потреб реконструкції міської та сільської енергетики.

◆ Зберігайте стандарту

IEC60265 、 IEC62271 、 GB3804 、 GB16926 тощо.

● Технічні параметри високої напруги ZW7A на відкритому повітрі VCB

Число	Предмет		Одиниця	Дані
1	Номінальна напруга		KV	40.5
2	Оцінка частоти		Гц	1250，1600,2000
3	Оцінений струм		A	20，25,31,5
4	Оцінений струм розриву короткого замикання		З	50,63,80
5	Оцінений витримка струму (пік)			20，25,31,5
6	Оцінений короткостроковий витримка струму			31.5
7	Оцінений струм закриття короткого замикання			80
8	Оцінка експлуатаційної послідовності			O-0.3S-CO-180S-CO
9	Механічне життя		Час	10000
10	Рейтинг короткого замикання, що розбиває поточний час розриву		Час	20
11	1 хв. Робоча частота витримує напругу	(вологі) фаза до фази/землі	KV	80
11	1 хв. Робоча частота витримує напругу	(сухе) фаза до фази/землі	KV	95
12	Імпульс освітлення витримує фазу напруги до фази/землі		KV	180
13	Допустима товщина зносу динамічних та статичних контактів		мм	3
14	Чиста вага		кг	Близько 600
15	Контактна відстань		мм	22 ± 2
16	Контакт з контактом		мм	4 ± 1
17	Середня швидкість відкриття		РС	1,3 ~ 1,8
18	Середня швидкість закриття		РС	1,0 ~ 1,7
19	Зверніться до закриття часу відмов		РС	≤3
20	Синхронізація трифазного отвору та закриття		РС	≤3
21	Опір основного ланцюга		дитячий	≤100
22	Час закриття		РС	≤150
23	Час відкриття		РС	≤60
