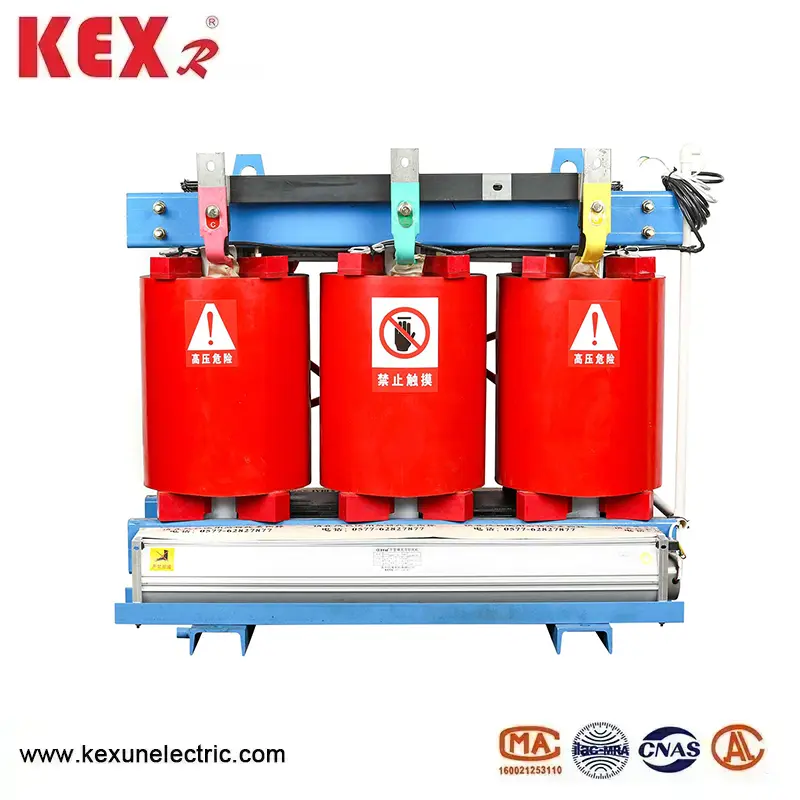

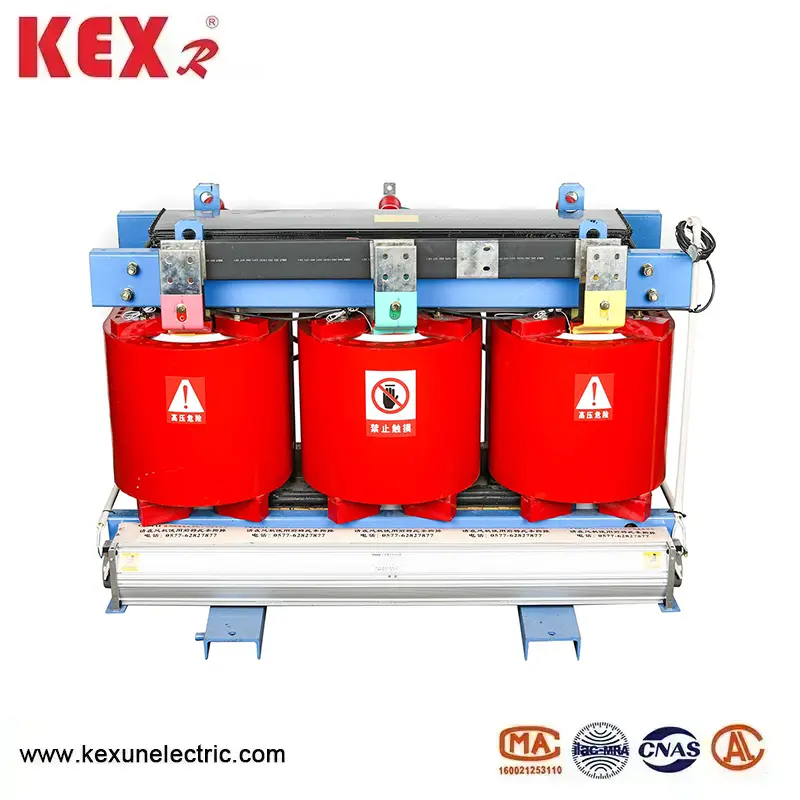

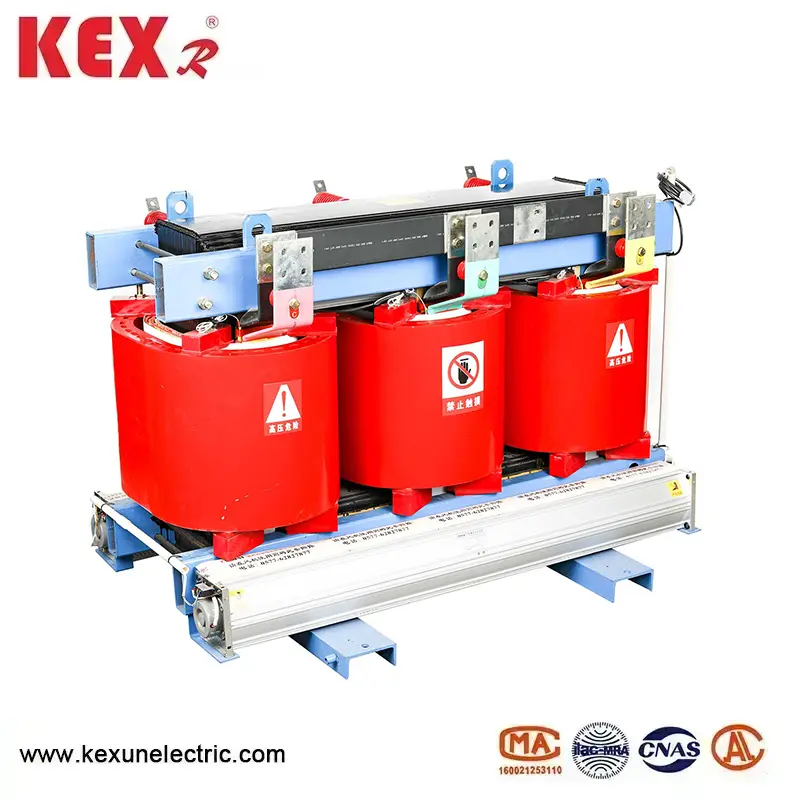

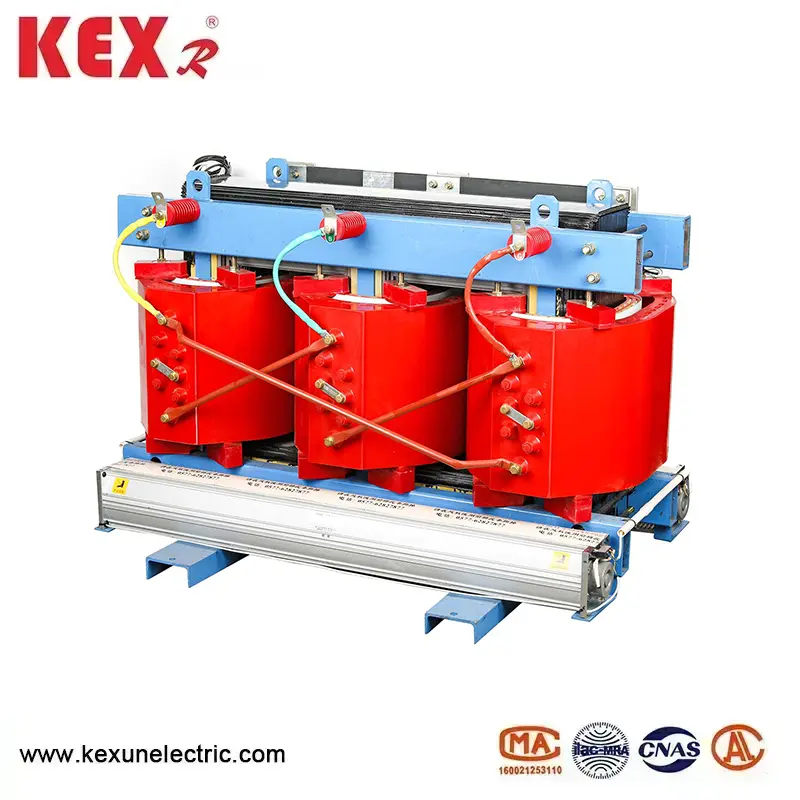

Смола ізольована трансформатор сухого типу

● Компоненти SCB10 типу смоли ізольованого трансформатора сухого типу

◆ Ядро трансформатора сухого типу смоли

Залізове ядро ​​виготовлене з імпортних високоякісних сталевих аркушів з холодною кремнію, з повністю похилою структурою суглоба. Стовпчик ядра пов'язана з F-NEVEN-клейкою стрічкою, а поверхня залізного ядра інкапсульована епоксидною смолою, щоб зменшити втрата без навантаження, струм без навантаження та шум залізного ядра, затискачі та кріплення проходять спеціальну обробку поверхні для подальшого поліпшення якості зовнішнього виду продукту.

◆ Низька обмотка напруги

Смола, ізольована обмотка низької напруги трансформатора сухого типу, приймає структуру фольги, яка вирішує проблему кута осьової спіралі при використанні обмотки дроту, що робить повороти більш врівноваженими. У той же час котушка приймає осьовий повітряний протокол охолодження, що підвищує здатність до розсіювання тепла. TDMD епоксидна смола Препрег використовується між звивистими шарами, і ціле вилікується і утворюється.

◆ Висока напруга обмотка SCB10 смола ізоляції трансформатора сухого типу

Високопостійна обмотка-це вакуумна відливка з епоксидною смолою з наповнювачами, значно зменшуючи місцевий розряд та покращує електричну міцність котушки. Внутрішні та зовнішні стінки обмотки подаються з сітчастими плитами зі скловолокна, посилюючи механічну міцність котушки та покращуючи здатність продукту протистояти раптових коротких схемах, COLL ніколи не тріскається.

◆ Виробничий процес

Котушка трансформатора сухого типу SCB10 типу вирушає на високоточній обмотувальній машині, а обмотка низької напруги приймає структуру обмотки фольги. Коли ємність трансформатора велика, є вентиляційний канал. Після завершення обмотки здійснюється вакуумна сушка, і весь процес виливу та затвердіння повністю працює відповідно до вимог до процесу, всі процеси потрібно суворо контролювати та коригувати відповідно до ситуації. Процес виготовлення точності забезпечує, що котушка не має бульбашок або порожнеч, що призводить до високоякісної роботи трансформатора.

Система управління температурою та система охолодження повітря

Викриваючий вентилятор охолодження перехресного потоку, який має характеристики низького шуму, високого тиску повітря та прекрасного зовнішнього вигляду, що підвищує перевантажувальну здатність смоли типу SCB10, ізольований трансформатор сухого типу. Контроль температури приймає інтелектуальний контролер температури, що покращує безпеку та надійність роботи трансформатора.

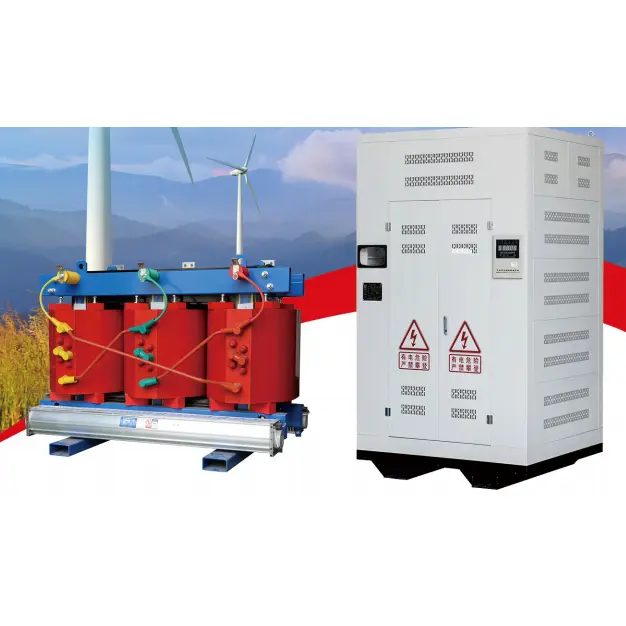

◆ Захистіть кожух та вихідну шину

Захисна оболонка забезпечує подальший захист безпеки для трансформатора, при цьому рівні захисту IP20, LP23 тощо. Матеріал оболонки включає в себе сталеву пластину з холодною, пластину з нержавіючої сталі тощо, для вибору користувачів, які вибирають низьку напругу, використовують стандартні шини, і для користувачів можуть бути розроблені також спеціальні методи, що виходять, і для користувачів можуть бути розроблені.

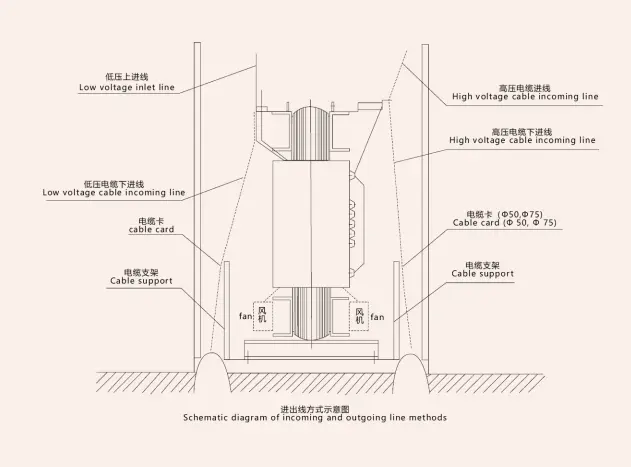

◆ Метод виїзної лінії трансформатора

Звичайні вихідні лінії, стандартні закриті шини та стандартні бокові вихідні лінії можуть бути виготовлені відповідно до різних форм інтерфейсу, а спеціальні методи вихідних також можуть бути розроблені відповідно до вимог користувача.

◆ Суміжні стандарти та параметри

GBT10228-2015.gb1094.11-2007

JBT10088-2004, GB4208-1993

Оцінка високої напруги: 10 (11,10,5,6,6,6,3,6) КВ

Номінальна низька напруга: 0,4 кВ

Група з'єднання: Dyn11 або Yyno

Діапазон високої напруги: + 5 або + 2х2,5%

Рівень ізоляції: LL75AC35/LI0AC5

Частота: 50 Гц

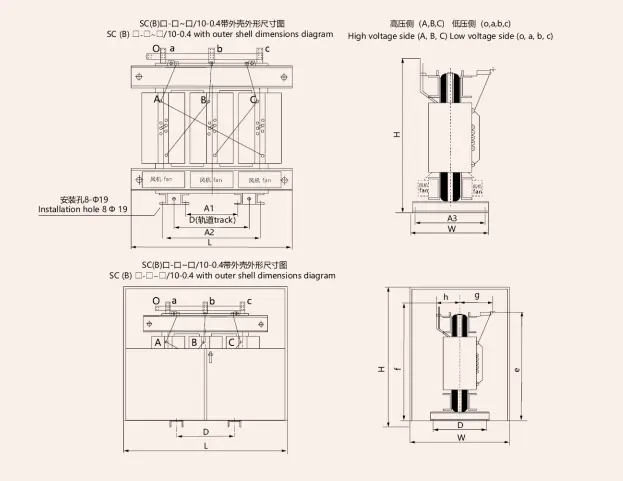

◆ Зовнішній вигляд та встановлення розміром типу SCB10 смоли ізольованого трансформатора сухого типу

◆ Технічні параметри 10 кВ SCB10 Тип смоли ізольованого трансформатора сухого типу
