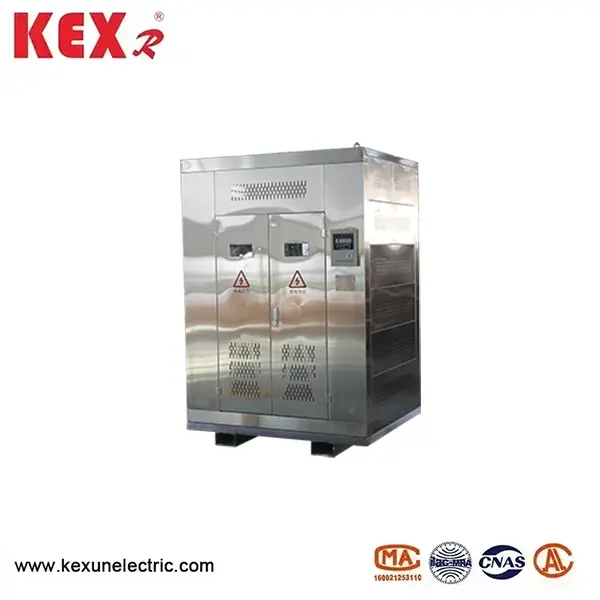

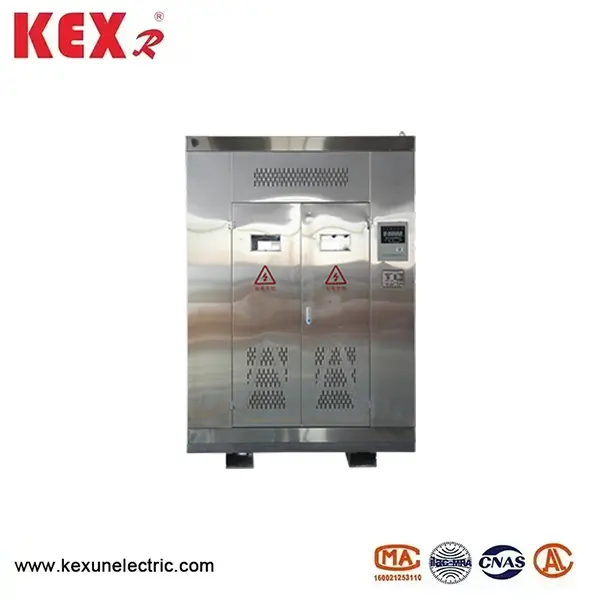

Малюнок сухий тип

● Використання умов трансформатора видобутку сухих типів KSG

▶ Висота: не перевищує 1500 м, особливі обставини будуть пояснені окремо;

▶ Температура навколишнього середовища: максимальна температура+40 "C, максимальна середня щомісячна температура+25 *C, мінімальна температура -20 *C

▶ Відносна вологість повітря не перевищує 95% (при+25 ° C);

▶ У газовому або паровому середовищі, що не пошкоджує ізоляцію;

▶ Встановлено в підземних шахтах, де є вугільний пил і газ, але немає небезпеки вибуху;

▶ Форма хвилі напруги живлення - це приблизно синусова хвиля;

● KSG Dry-Type Mining Transformer відповідає стандартам нижче

GB/T12173-2008 Загальне електричне припинення для видобутку

GB1094.11-2007 Трансформатори силового типу

GB/T10228-2015 Технічні параметри та вимоги до трансформаторів потужності сухого типу

GB/T3955-2006 видобуток Загальні трансформатори потужності

GB4208-2008 Рівень захисту оболонок

GB/T17211-1998 Посібник для навантаження для трансформаторів силового типу

GB3836.1-2010 Електричне обладнання для вибухонебезпечного газового середовища Частина 1: Загальні вимоги

GB3836.2-2010 Електричне обладнання для вибухонебезпечної газової атмосфери Частина 2: Вибуховий тип "D Конструкція, Виробництво та перевірка відповідних стандартів, таких як GB1094.1-2013 Трансформатори електроенергії Частина 1 Загальні положення.

● Характеристики видобутку кадрів KSG

Загальні трансформатори для видобутку KSG мають сильну здатність до вологості, хороші заходи полум'я та ізоляційні матеріали з автоматичними характеристиками гасіння, вони не виробляють шкідливих газів, коли зустрічаються з джерелом пожежі, не забруднюють навколишнє середовище та легко обслуговувати.

Котушка високої напруги трансформатора видобутку сухого типу виготовлена ​​з високоякісної дротяної обмотки, а обмотка кидається з високоякісною епоксидною смолою під вакуумом. Котушка з низькою напругою виготовляється з обмотки фольги та попередньо розпеченої смоли ізоляційного шару. Залізове ядро ​​приймає високоякісну магнітну провідність холоднопродукт, орієнтоване на зерно, орієнтовані на кремнієві сталі з невеликим розширенням гістерезису з тієї ж партії. Приймайте епоксидне клейове покриття для ущільнення та запобігання корозії. Ємність перевантаження трансформатора видобутку сухого типу: У умовах природного охолодження (AN) ємність перевантаження дозволяється відповідати вимогам у наступній таблиці (температура навколишнього середовища 20 ° C):

Система контролю температури для трансформатора видобутку сухих типів KSG складається з контролера температури та елемента вимірювання температури, встановленого у верхній частині обмотки низької напруги, що є найгарячішою точкою продукту. 1T реалізує контроль температури трансформатора і відображає температуру гарячої плями обмот A, B і C під час роботи трансформатора. Якщо температура обмотки трансформатора занадто висока через роботу або несправність перевантаження, контролер температури видасть тривогу та поїздку, а система управління температурою матиме пасивні контакти для тривоги та поїздки. При використанні примусового повітряного охолодження контролер температури визначає вхід або комутацію вентилятора сертифікації системи охолодження на основі температури обмотки. Інтерфейс зв'язку RS485 також може бути необов'язково встановлений для віддаленого управління. Кожус продукту має рівень захисту P21 або вище

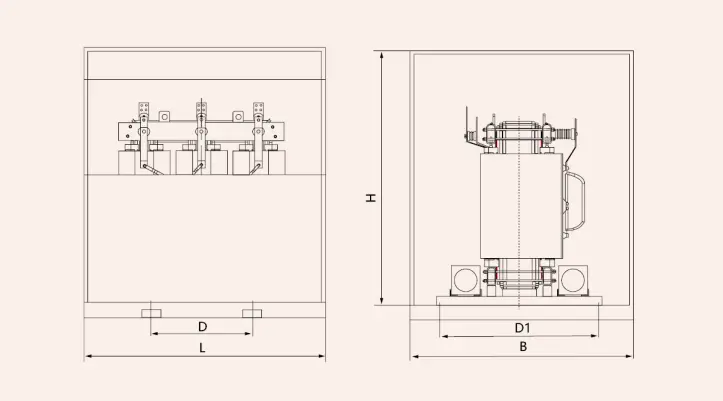

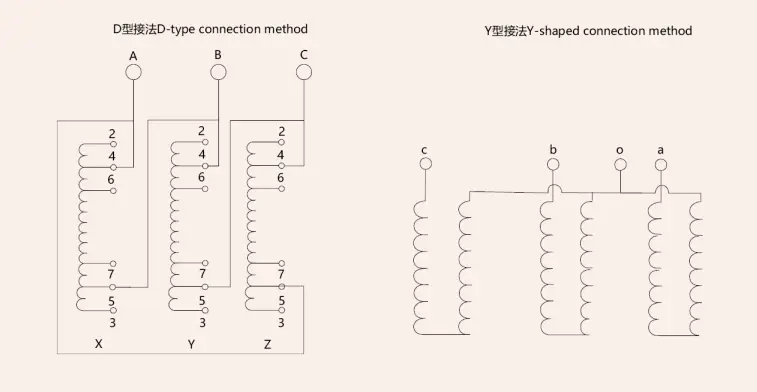

● Схематична діаграма та розміри встановлення ключового трансформатора KSG Dry-Type Mining

◆ Технічні параметри трансформатора KSG Dry-Type Mining
