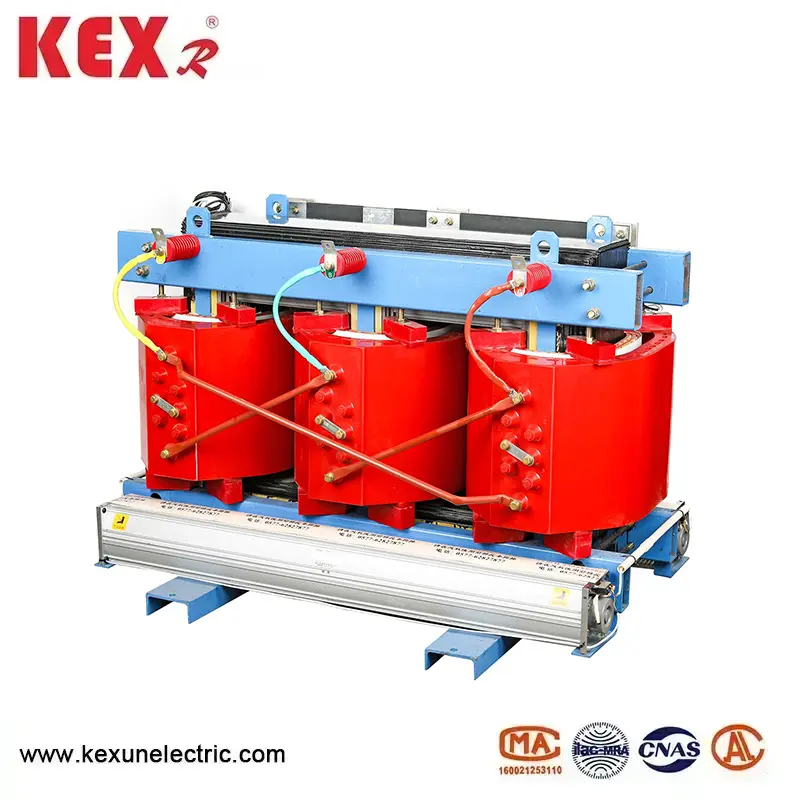

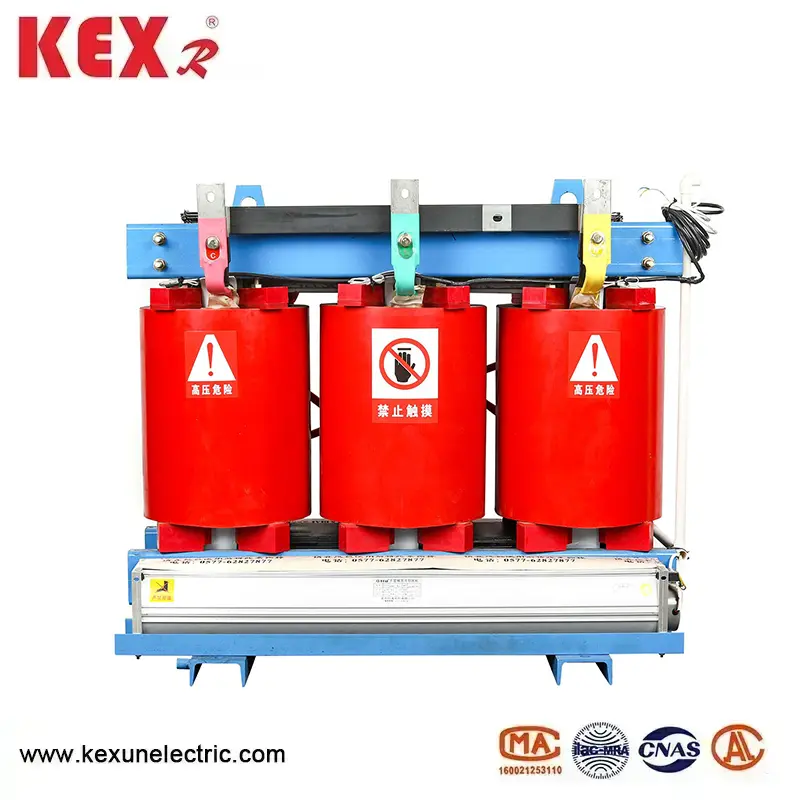

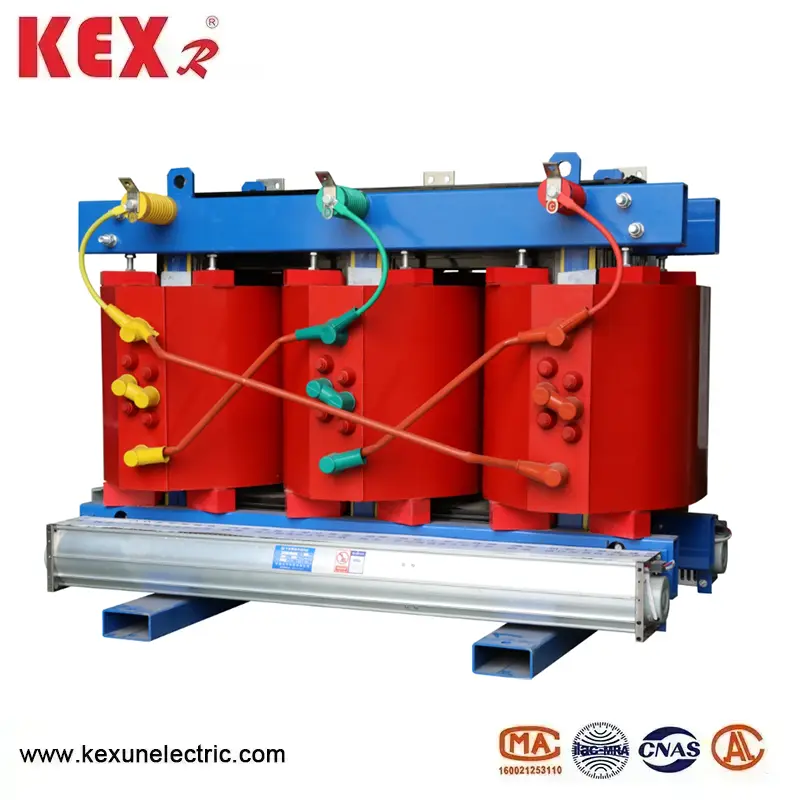

Екологічно чистий трансформатор сухого типу

◆ Ядро трансформатора сухого типу SGB10

Залізове ядро ​​виготовлене з імпортного зерна, орієнтованого на високоякісну високопровідну провідність кремнієвої сталі, складені разом. The45 ° fully inclined joint structure adopts an elastic fixing device between the winding and the iron core, which enables the transformer to have low no-load loss and noise.The surface of the iron core is treated with special technology, which not only reduces the noise of the transformer but also prevents the iron core from rusting during operation.The iron core is moderately clamped by a pull screw, and the upper and lower clamping parts are connected by a pull plate and fixed to the base as a цілий. Намовідка закріплена еластичними колодками, а буферна структура може знизити рівень вібрації та шум обмотки.

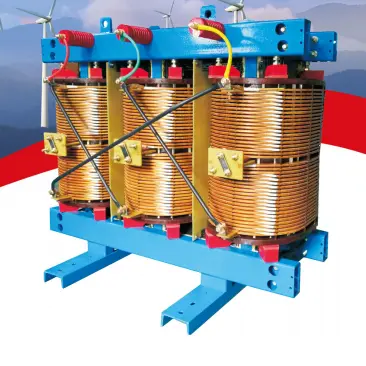

◆ Котушки високої та низької напруги

Котушки високої та низької напруги виготовлені з ізоляційного матеріалу NOMEX і неодноразово просочуються фарбою, що не містить розчинника, за допомогою обладнання для тиску вакуумного вакууму VPL, а потім запечене та виліковується при високих температурах кілька разів. Котушка з високою напругою приймає безперервну структуру з високою механічною міцністю та хорошими умовами розсіювання тепла, уникаючи недоліків високої напруги між шлеєром, поганої здатності до розсіювання тепла, легкого теплового зриву та низької механічної міцності багаторічної циліндричної котушки, тим самим покращуючи надійність роботи продукту; Котушка з низькою напругою приймає фольгу або поздовжній спіральний структуру високого струму. Просочена котушка має відмінну стійкість до вологи і може протистояти впливу більш ефективно, вона не має тріщин або часткових розрядів, і її легко висихнути, розкладати та переробляти після терміну служби, захищаючи навколишнє середовище.

◆ Shell

Якщо потрібно, Kexun Electric може забезпечити снаряди з рівнями захисту IP20 або IP23. Значення рівня захисту від корпусу LP20 полягає в тому

◆ Захист від перегріву

Щоб вжити захисних заходів проти перегріву котушки, трансформатор сухого типу SGB10 типу SGB10 315 кВА і вище оснащений пристроєм захисту від температури. Цей пристрій використовує елементи зондування температури, вбудовані в обмотку низької напруги як джерело сигналу для інструменту цифрового дисплея. Коли температура всередині напруги низької напруги змінюється, інструмент цифрового дисплея зондування температури відображає нове значення температури та виконує функції контролю та тривоги на основі цього значення температури для захисту трансформатора.

◆ Потужність перевантаження

Трансформатор сухого типу SGB10 типу SGB10 приймає нову структуру, нові матеріали та нові процеси, з хорошими умовами розсіювання тепла, довгим тепловим терміном та надзвичайно сильною ємністю перевантаження, він може працювати безпечно та надійно під 120%перевантаження. У старому 23 середовищі немає потреби в охолодженні вентиляторів, і воно все ще може працювати при повному навантаженні тривалий час.

◆ Безпека

Трансформатор SGB10 типу, сприятливий для навколишнього середовища,-це найвищий трансформатор сухих типів безпеки, доступні сьогодні, всі ізоляційні матеріали не відповідають, самостійно гасла, нетоксичні та містять менше 10% легкозабезпечених речовин порівняно з епоксидними литтями. Епоксидні трансформатори. Новий продукт SG (B) демонструє чудову продуктивність у застосуванні з високими вимогами до безпеки, вологим та гарячим умовами та поганою вентиляцією, такими як електроенергія, метро, ​​корабель, хіміка. І металургійна промисловість.

◆ Відмінна стійкість до вологи

Номекс "ізоляційна система SGB10 типу, сприятливий для навколишнього середовища трансформатора сухого типу, здатна протистояти вторгненню вологи. Адпресія вдосконаленого обладнання VPL та вакуумної просочення.

◆ Менший об'єм і легша вага

Трансформатор сухого типу SGB10 типу використовує DuPont Nomex@ Paper як основний ізоляційний матеріал і використовує його як гібридну ізоляційну систему в найгарячішій точці трансформатора, зменшуючи його розмір і вагу порівняно з епоксидною смолою, відлитою в трансформаторах однієї ймовірності.

◆ Захист навколишнього середовища

Трансформатор сухого типу SGB10 типу може бути розкладений та перероблений після терміну служби, подолавши дефект трансформаторів епоксидної смоли, що кидає трансформатори, які неможливо розкладати та забруднювати навколишнє середовище до затвердіння та злиття смоло-волокон у цілому після його служби.

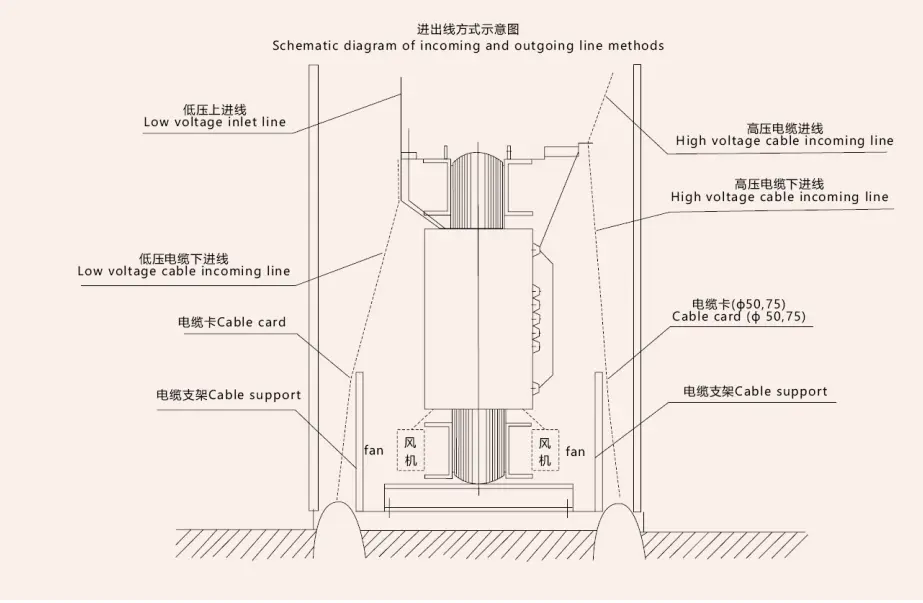

◆ Ведучий провід

Вихідний клем високої напруги фіксується на верхній частині обмотки, а кран розташований посередині обмотки. У разі відключення електроенергії, кран змінюється через з'єднувальну частину для регулювання вихідної напруги. Вихідна клемна низька напруга-це провідна смуга типу пластини, яка надійно підключена до вихідної смуги через болти.

◆ Відповідні стандарти

GB1094.11-2007 "Трансформери сухого типу"

GB/T10228-1997 "Технічні параметри та

Вимоги до трансформаторів силового типу "

GB/T17211-1998 "Посібник з навантаження для трансформаторів сили сухого типу"

JB/T10088-2004 "Звуковий рівень потужностей 6-220 кВ" "

GB4208-1993 "Ступінь захисту, що надаються корпусами (код LP)"

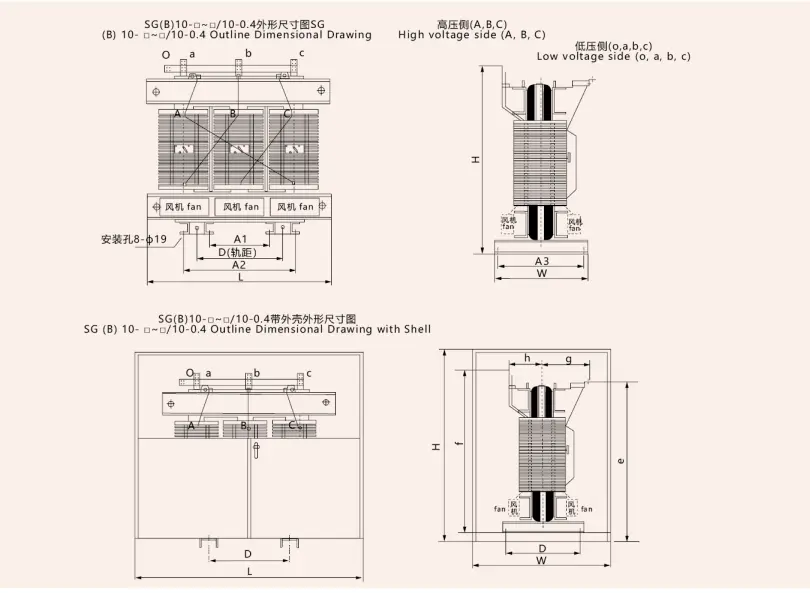

◆ Зовнішній вигляд та встановлення розміри типу SGB10, зручного для навколишнього середовища, трансформатора сухого типу

◆ Технічні параметри 10 кВ SGB10 Тип навколишнього середовища трансформатора сухого типу
