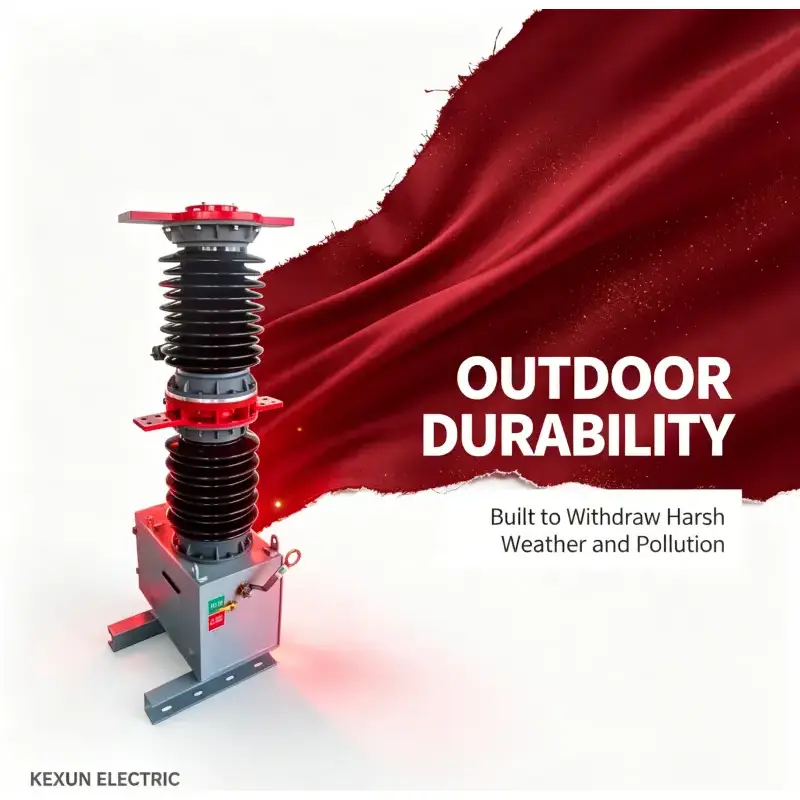

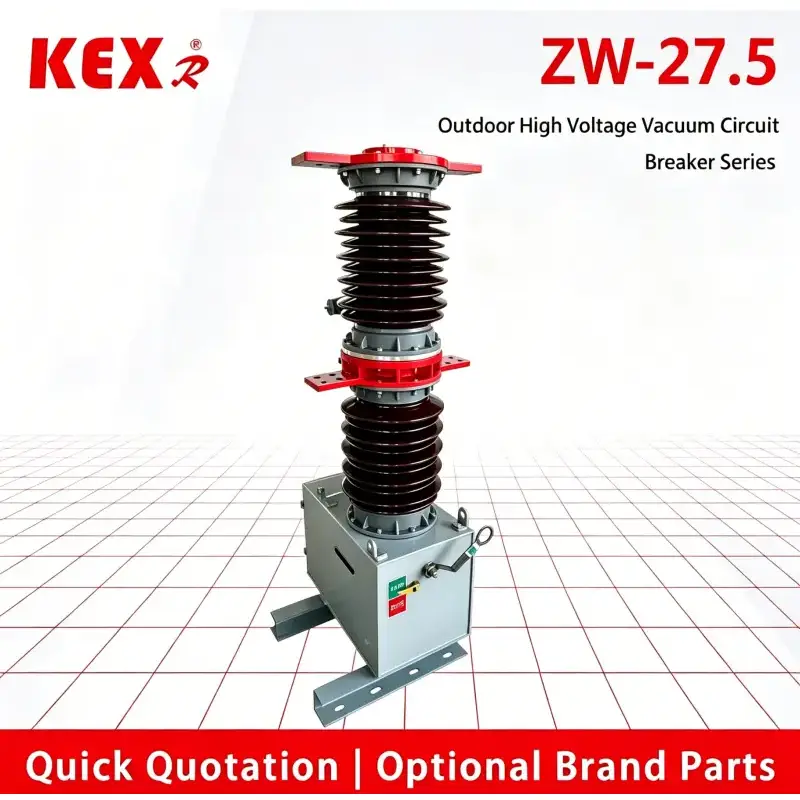

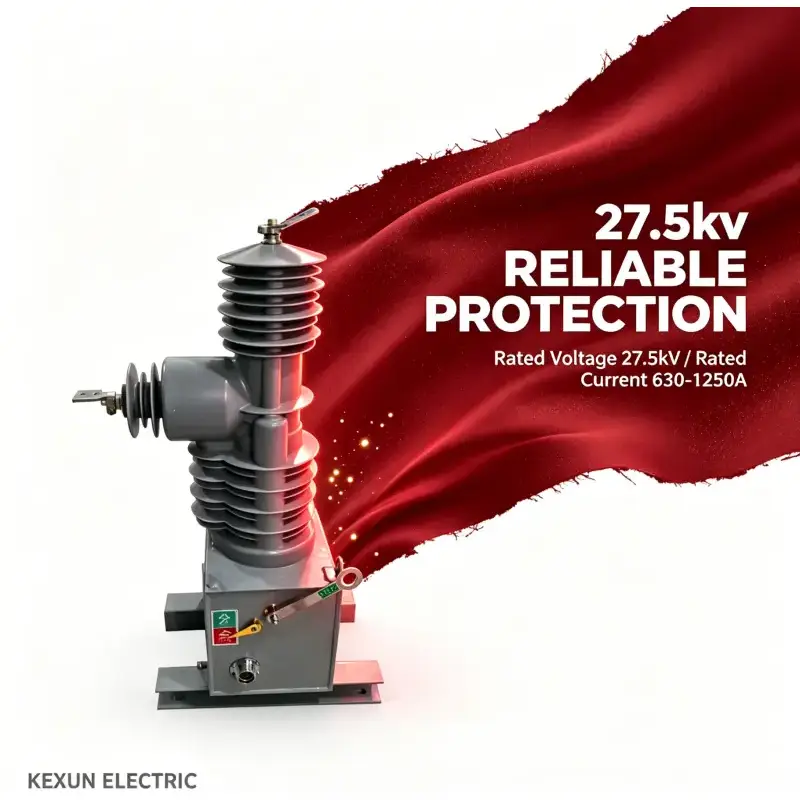

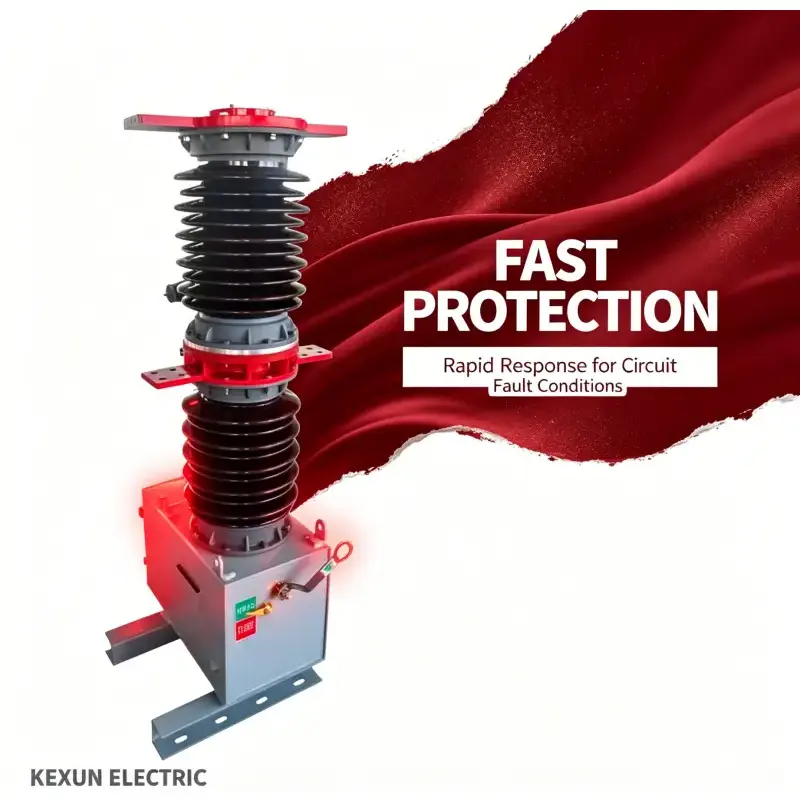

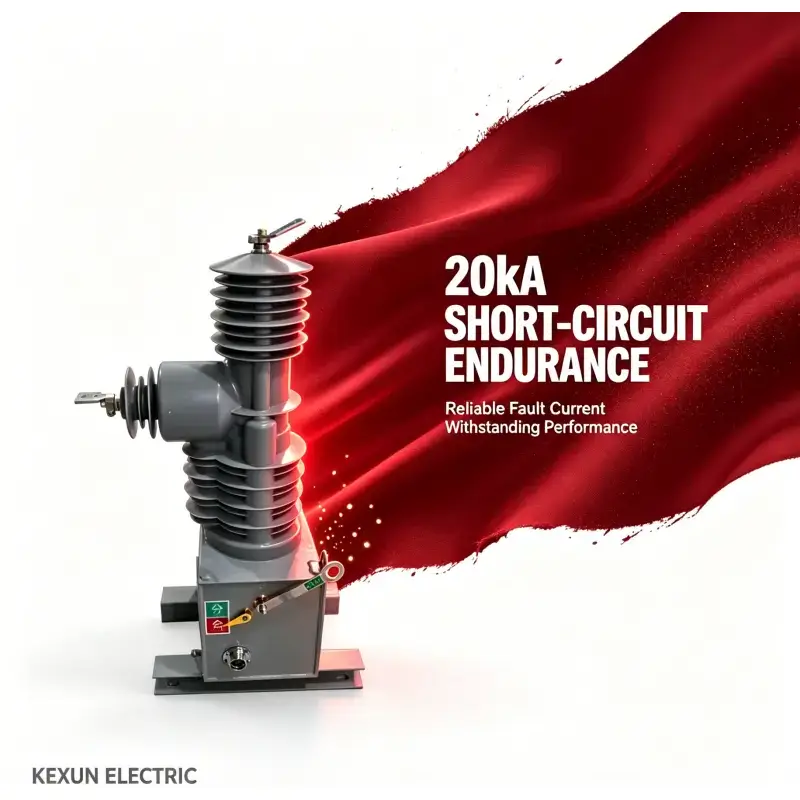

Зовнішній високовольтний вакуумний вимикач

Особливості продукту

Надзвичайно висока надійність

Повністю не вимагає обслуговування протягом усього терміну експлуатації.

Високий механічний і електричний термін служби.

Невеликі розміри, невелика вага і простота монтажу

 Зі стандартним релейним захистом і функцією швидкого автоматичного повторного вмикання.

Умови використання типу  ZW7-27.5  вакуумний вимикач високої напруги для зовнішнього використання

¨ Температура: -30℃～60℃；

¨ Висота: менше 2000 м

¨ Швидкість вітру: ≤34 м/с；

¨ Ступінь забруднення: Ⅳ级；

¨ Температура зберігання: -40 ℃ ~ 85 ℃.

Основний технічний параметр vcb

Основні механічні параметри рубильника

Будова і принцип дії автоматичного вимикача

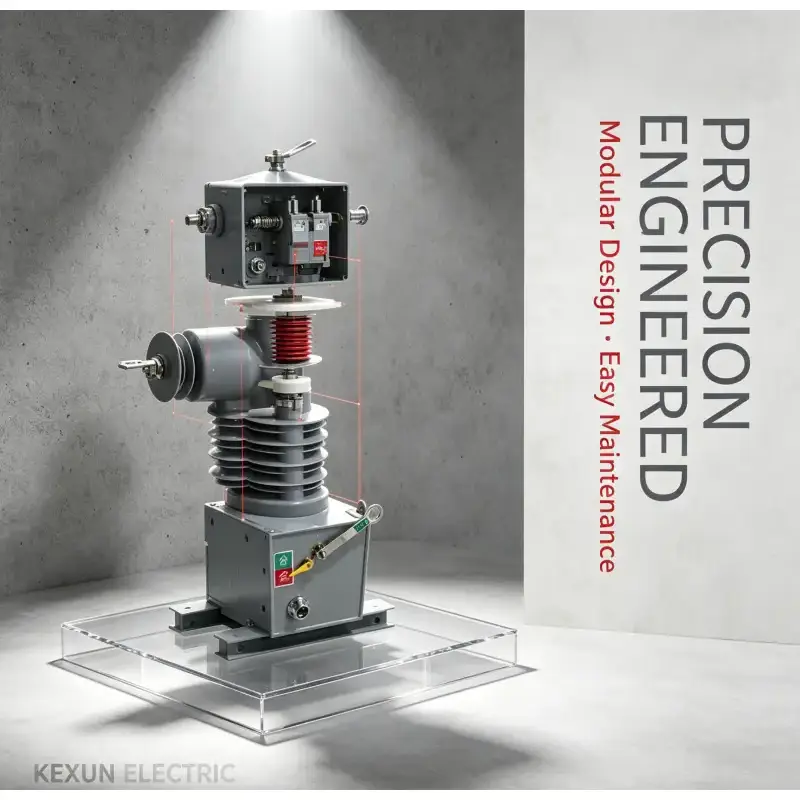

ZW7-27.5Зовнішній вакуумний вимикач високої напруги в основному складається з інтегрованого герметичного полюса, трансформатора струму, пружинного робочого механізму та коробки. Цей тип автоматичних вимикачів є мініатюрним. При цьому він оснащений пристроєм ручного екстреного розблокування гальм. Трансформатор струму можна вибрати відповідно до потреб користувача.

Управління вакуумним вимикачем високої напруги ZW7-27.5Outdoor завершується інтелектуальним блоком керування. Функціонування вимикача може здійснюватися локально, а також ним можна керувати дистанційно через інтерфейс зв’язку. Іншу інформацію про автоматичний вимикач також можна передати в центр керування, а канал зв’язку може бути кабелем, оптичним волокном, GPRS/CDMA, GSM тощо. Управління вакуумним вимикачем високої напруги ZW7-27.5Outdoor завершується інтелектуальним блоком керування. Функціонування вимикача може здійснюватися локально, а також ним можна керувати дистанційно через інтерфейс зв’язку. Інша інформація про вимикач також може передаватися в центр управління, а канал зв'язку може бути кабельним, оптоволоконним, GPRS/CDMA, GSM тощо.

Інтелектуальний блок керування встановлюється поруч із автоматичним вимикачем і з’єднується з ним через кабель керування. Джерело живлення інтелектуального блоку керування поділяється на основне джерело живлення та резервне джерело живлення. Основним джерелом живлення є змінний або постійний струм 220 В, який отримується високовольтною лінією через PT. Резервне живлення забезпечує акумулятор (встановлений в коробку інтелектуального блоку управління). При нормальній роботі основне джерело живлення заряджає резервне; Якщо основне джерело живлення втрачено, резервне джерело живлення може завершити керування вимикачем та інші операції в блоці керування. Резервне джерело живлення (при повному завантаженні) може підтримувати роботу всієї машини не менше 48 годин.

Привід автоматичного вимикача оснащений рукояткою аварійного вимикання ручного керування для аварійного відключення при відмові системи керування або джерела живлення.

2.1 Принцип роботи та процес автоматичного вимикача

2.1.1 Принцип гасіння дуги:

ZW37-27.5Зовнішній високовольтний вакуумний вимикач використовує вакуумний переривач із вакуумом як дугогасним та ізоляційним середовищем, який має надзвичайно високий ступінь вакууму. Коли рухомий і статичний контакти відключаються електрикою під дією приводу, між контактами утворюється вакуумна дуга. У той же час, завдяки особливій структурі контактів, відповідне поздовжнє магнітне поле також буде генеруватися в зазорі між контактами, що сприятиме розсіюванню вакуумної дуги та змусить дугу рівномірно розподілити на поверхні контакту, щоб горіти, щоб підтримувати низьку напругу дуги. Коли струм природно перетинає нуль, залишкові іони, електрони та пари металу можуть об’єднуватися або конденсуватися на контактній поверхні та екрані протягом мікросекундного порядку часу. Оскільки для керування вакуумною дугою використовується поздовжнє магнітне поле, вакуумний вимикач має сильну та стабільну здатність розривати струм.

2.1.2 Зберігання:

Енергія розмикання та замикання вакуумного автоматичного вимикача високої напруги ZW7-27.5Outdoor зберігається з високою продуктивністю та встановлюється в коробці інтелектуального контролера. При відкриванні і закриванні. Забезпечується основним джерелом живлення або резервним джерелом живлення блоку керування, час зарядки не перевищує 10 с, а похибка напруги конденсатора становить ≤1 В.。

2.1.3 Закриття: натисніть кнопку ввімкнення на інтелектуальному блоці керування локально або активуйте котушку ввімкнення робочого механізму за допомогою операції ввімкнення дистанційного керування, щоб залізний сердечник керував рухомим контактом автоматичного вимикача для ввімкнення із зазначеною швидкістю. Коли буде визначено, що автоматичний вимикач знаходиться в положенні замикання, контур керування автоматично вимикає живлення вимикаючої котушки. У цей час залізний сердечник утримується на стороні замикання завдяки дії постійного магніту. Після того, як котушка замикання вимкнена, вона може не тільки подолати силу реакції контактної пружини вимикача, але також мати силу самоутримування замикання, так що вимикач можна надійно утримувати в положенні закриття.

2.1.4 Відкриття: натисніть кнопку вимикання на інтелектуальному блоці керування локально або активуйте котушку вимикання робочого механізму за допомогою операції вимикання дистанційного керування, щоб подолати силу самоутримання постійного магніту на стороні замикання та змусити пружину вимикання потягнути залізний сердечник, щоб привести рухомий контакт автоматичного вимикача до вимикання із зазначеною швидкістю. Коли визначається, що автоматичний вимикач знаходиться у розімкнутому положенні, контур керування автоматично вимикає живлення котушки розмикання, і в цей час залізний сердечник утримується на стороні розмикання завдяки тяговому зусиллю розмикаючої пружини, так що вимикач надійно утримується у розімкненому положенні.

2.1.5 Операція відкриття екстреного гальма вручну:

Коли автоматичний вимикач знаходиться в закритому положенні, утримуйте кнопку ручного вимикання автоматичного вимикача з ізоляційним робочим стрижнем і потягніть його вниз, і автоматичний вимикач може вимкнутися з певною швидкістю, що може гарантувати, що автоматичний вимикач може надійно вимкнути номінальний струм навантаження.
