Зовнішня кабельна коробка

● Використання умов 35 кВ -зовнішньої кабельної коробки

Температура навколишнього середовища на відкритому кабельному коробці 35 кВ: -30 ~ 40 ℃

Швидкість вітру: еквівалентний 34 м/с і не більше 700pa

Вологість: середньодобова відносна вологість не більше 95%

Середній щомісячний відносна вологість не більше 95%

 Ударний захист: горизонтальне прискорення не перевищує 0,4 м/с², а вертикальне прискорення не більше 0,15 м/с²

Нахил 135 кВ на вулиці встановлення кабельної коробки: менше 3

Інсталяційне середовище: навколишнє повітря не повинно бути очевидно забрудненим корозійним, горючим газом, водяною парою тощо, а місце встановлення не повинно бути жорстоко віброваним.

○ Встановлення та експлуатація та технічне обслуговування 35 кВ

 ◆ Вимоги до встановлення

Зачистка та різання кабелю: точно відповідає спільним специфікаціям (помилка 1 мм), щоб уникнути пошкодження ізоляційного шару.

▶ Встановлення з'єднувача: очистіть контактну поверхню та нанесіть силіконову жир, щоб запобігти окисленню. Затягніть гайковим ключем (наприклад, T-Joint потребує 35 ~ 40n м).

▶ заземлення: коробка та кабельний щит повинні бути надійно заземлені (опір заземлення ≤4ω).

◆ Безпечна робота

▶ Перевірте електроенергію після несправності електроенергії та носіть ізоляційні рукавички та окуляри під час роботи.

▶ Переконайтесь, що перемикач заземлення закритий (якщо такий є) перед підключенням та відключенням з'єднувача.

◆ Пропозиція щодо обслуговування

▶ Щорічна перевірка: вимірювання інфрачервоної температури (орієнтація на моніторинг підвищення температури суглобів).

▶ Огляд ущільнення: замініть герметичне кільце раз на п’ять років (волога та пил).

▶ Тест ізоляції: проводити тест на витримку напруги кожні 3 роки.

● Номер замовлення Опис зовнішньої кабельної коробки 35 кВ

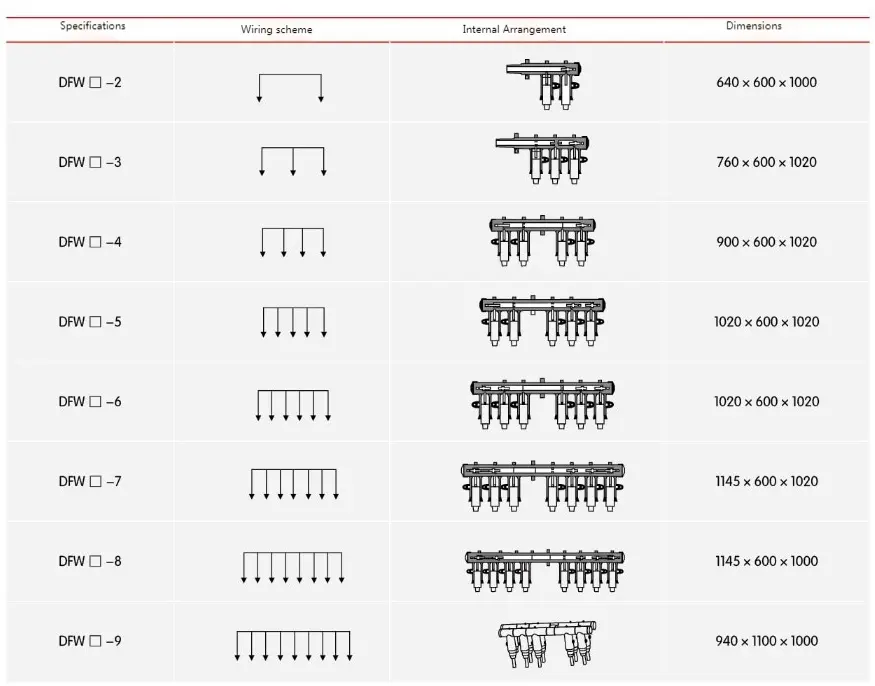

● Технічний параметр зовнішньої кабельної коробки 35 кВ
