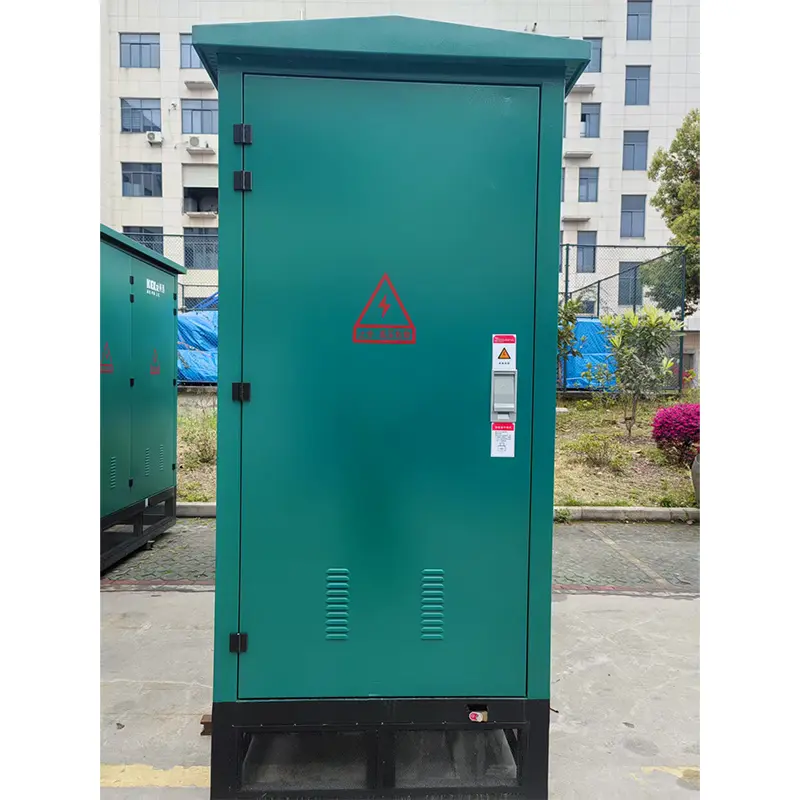

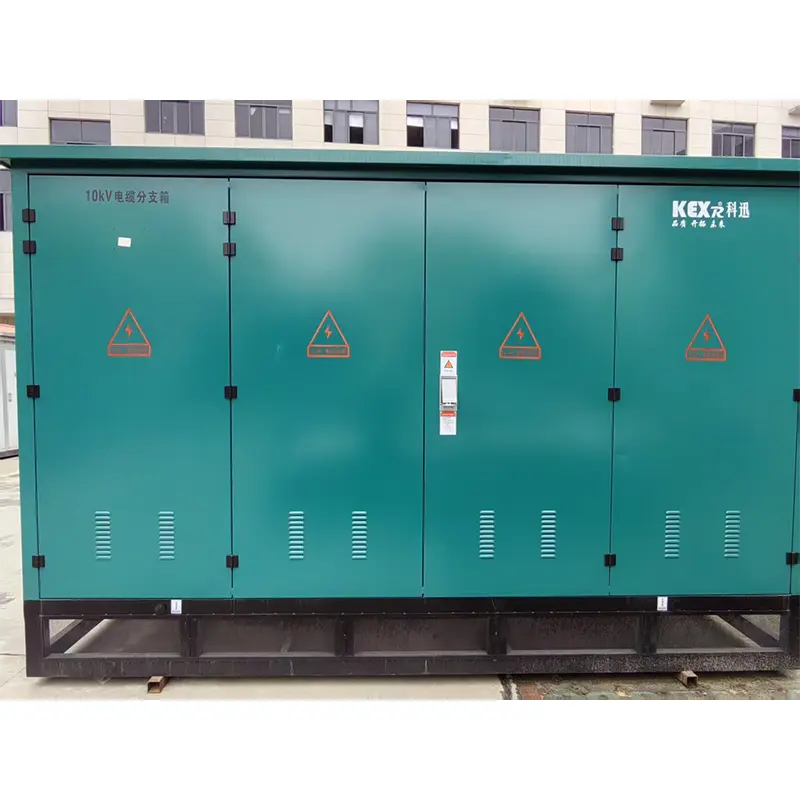

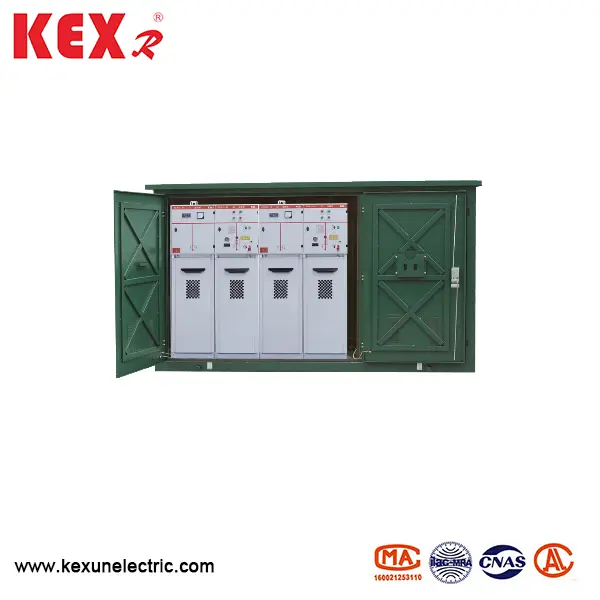

Коробка кабельної гілки перемикачів

● Огляд товару

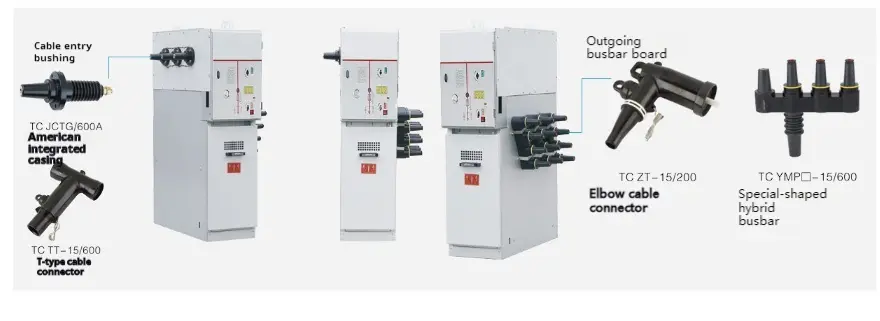

Кабельна коробка DFW Switch Caill Ghans зібрається з трьома перемикачем навантаження SF6, з геніальним розділенням лівої та правої вхідної та вихідної лінії, мінімальної конструкції конструкції та найсильнішої функції конфігурації кабелю з до 8 вхідних та вихідних ліній. У коробці гілки не тільки зберігаються переваги традиційної коробки TAP, але й має деякі переваги шафи для кільця, тому це ідеальне обладнання для реконструкції міської мережі. Невеликий розмір, без технічного обслуговування, хороша технічна економіка, висока надійність, проста установка та зручне використання. Коробка кабельної гілки з перемикачем навантаження SF6 характеризується тим, що в коробці є три відсіки, один з яких герметизований, а герметичний відсік заповнений мікро-тискурованим сірчаним гексафторидним газом, в якому одночасно вимикаються більше однієї групи навантажень. Механізм роботи комутатора навантаження розташований у робочому відсіку приводу, а в кабельному відділенні є кабельні стовпи та кабельні клеми, а кабельні клеми підключені до вимикача навантаження. Перемикачі навантаження у закритому відсіку перемикача навантаження - це динамічні перемикачі навантаження на обертову таблицю та статичний перемикач навантаження, а обертовий вал кожного вимикача навантаження фіксується на симетричному секторі навколо валу трьома шарами. Кабелі в кабельному відділенні згруповані у три фази, а три кабельні клеми в кожній групі розподіляються паралельно і косо вниз по черзі. Кожен кабельний клем вертикально з'єднаний з лінією кабелю, а три лінії кабелю паралельні один одному. Закрите відсік має трубопровід для зняття тиску.

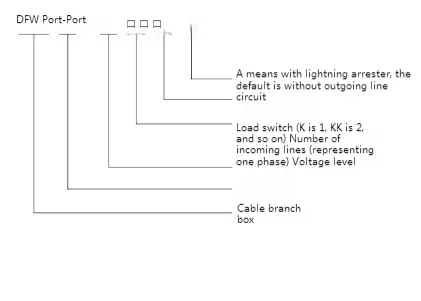

● Значення моделі

● Технічний параметр

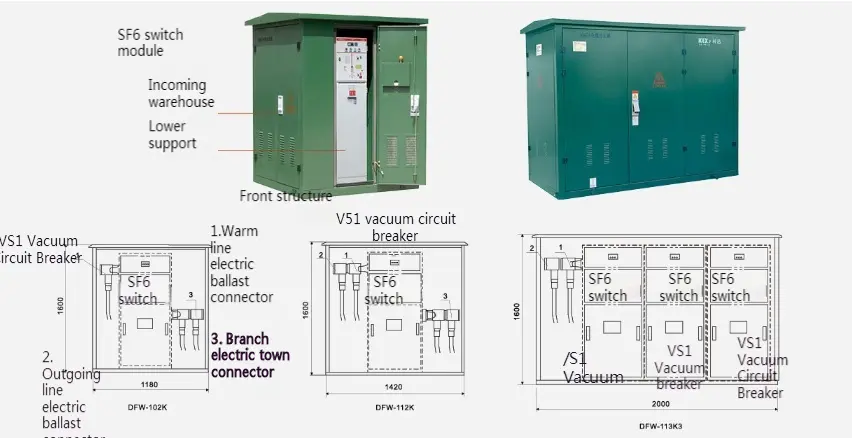

● Контурна схема

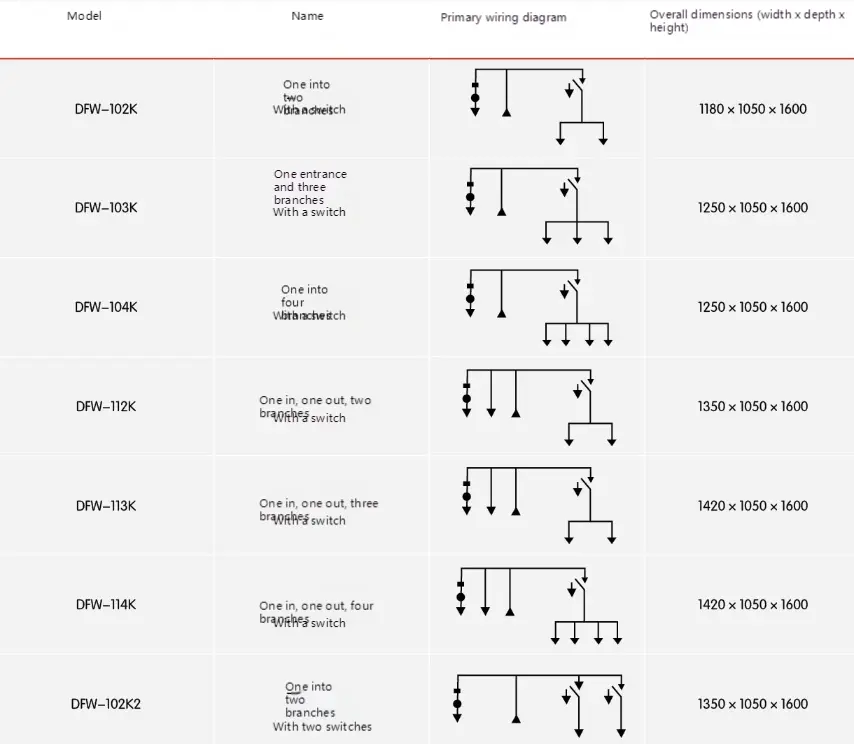

● Типова схема схеми проводки

● Схематична схема кабельної гілки з перемикачем завантаження SF6

● Коробка кабелю вимикача завантаження за допомогою вимикача вакуумного завантаження (вакуумний вимикач)

Приймайте внутрішню високоякісну збірку вимикача вакуумного навантаження, спритно відокремлюють ліву та праву вхідну та вихідну лінію, найменшу конструктивну конструкцію, найсильнішу функцію конфігурації кабелю та вхідні та вихідні лінії можуть досягати 8 каналів. У коробці гілки не тільки зберігаються переваги традиційної коробки TAP, але й має деякі переваги шафи для кільця, тому це ідеальне обладнання для реконструкції міської мережі. Невеликий розмір, без технічного обслуговування, хороша технічна економіка, висока надійність, проста установка та зручне використання. Кабельна гілка з перемикачем вакуумного навантаження (вакуумний вимикач) характеризується тим, що в коробці є три відсіки, один з яких герметизований, а механізм експлуатації перемикача навантаження розташований прямо перед коробкою гілки, яка може реалізувати ручну або електричну роботу. У кабельному відділенні є кабельні ставки та кабельні клеми, а кабельні клеми підключені з перемикачем навантаження. Кабельні відсіки можуть бути захищені запобіжниками, якщо цього вимагають схеми проектування, а схема проектування є диверсифікованою, що може реалізувати функції телеметрії, дистанційного керування та віддаленого зв'язку.

◆ Технічний параметр

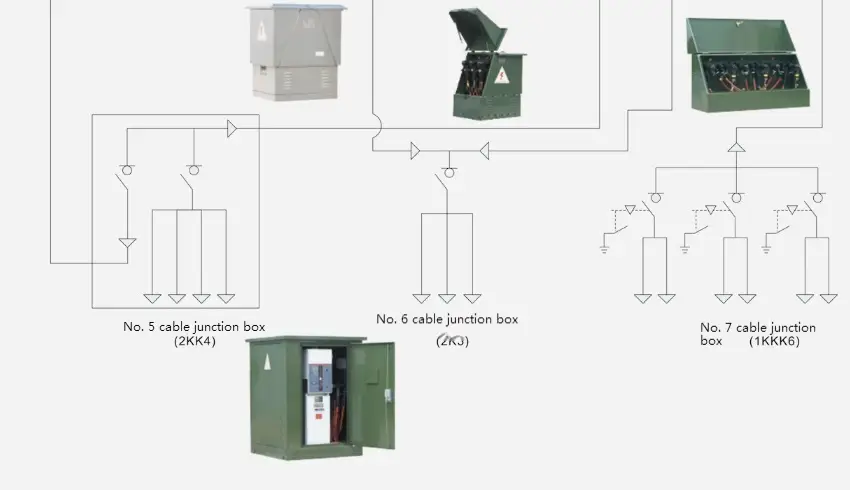

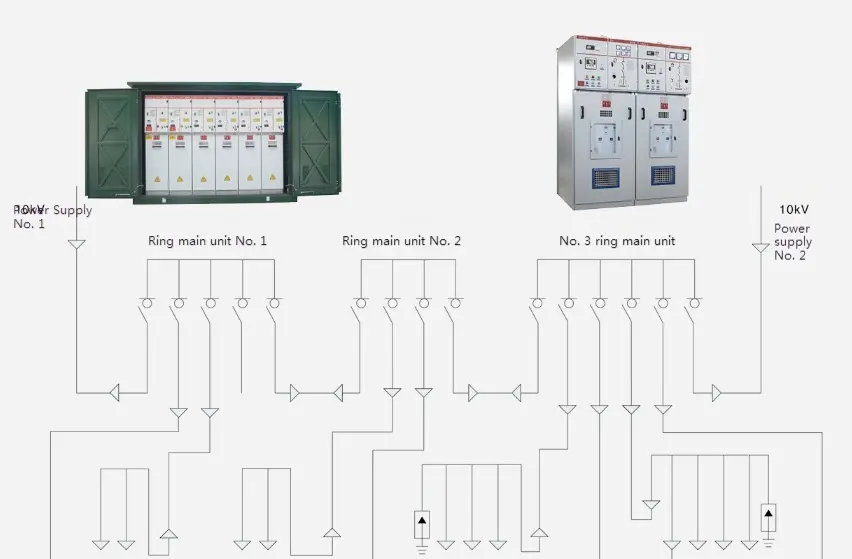

● Типова діаграма первинної системи
