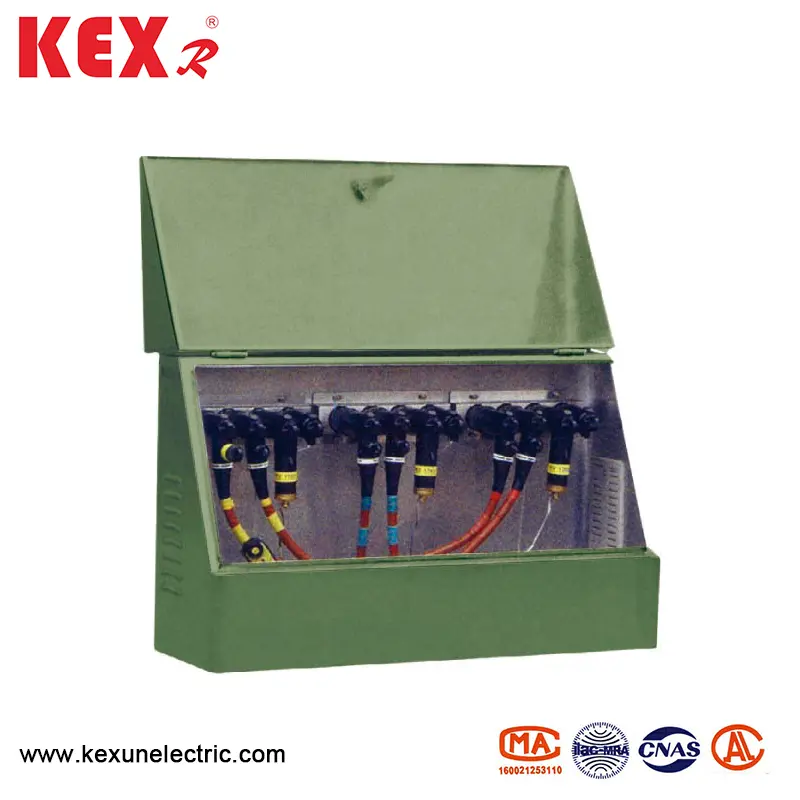

25 кВ американська коробка кабельної гілки
Американська коробка кабельної гілки 25 кВ, що виробляється Kexun, характеризується одностороннім отвором і поперечною багатоповерховою автобусною смугою, яка має очевидні переваги, такі як невелика ширина, гнучка комбінація, повна ізоляція та повна герметизація. Відповідно до номінального струму, його, як правило, можна розділити на основну схему 600A та гілку 200a. Основна схема 600A з належним чином підключена до гвинтових болтів; 200a Chargh Circuit приймає підключення до підключення і може бути підключений та відключений з навантаженням.
Модель: DFW
Бренд: KEXR
Модель: DFW
Бренд: KEXR
● Умови використання
Американська коробка кабельної гілки 25 кВ підходить для використання в наступних умовах.
▶ Температура навколишнього середовища: від -30 до 40 ℃
▶ Швидкість вітру: нижче 34 м/с (менше 700pa)
▶ Вологість: середньодобова вологість менше 95%; щомісячна вологість менше 90%
▶ Захисник: Горизонтальне прискорення не більше 0,4 м/с, а вертикальне прискорення - не більше 0,15 м/с.
▶ Нахил місця встановлення: менше 3 °
▶ Установка: навколишнє повітря типу DFW типу 25 кВ американської коробки кабельної гілки не повинно бути, очевидно, забруднено корозійним, горючим газом, водяною парою тощо, і на місці встановлення немає насильницької вібрації.
● Значення моделі
● Технічний параметр
|
Предмет |
200a (сітка філії) |
600A (головна мережа) |
|
Номінальна напруга |
15 кВ |
15/25 кВ |
|
Оцінений струм |
200a |
600a |
|
Оцінений короткостроковий витримка струму |
16К/с |
40 кк/с |
|
1 хв. Робоча частота витримує напругу |
42 кВ |
42 кВ |
|
15 хв постійного струму протистояти напрузі |
53 кВ |
78 кВ |
|
Освітлюючий імпульс витримує напругу |
96 кВ |
125 кВ |
|
Мінімальна напруга Корони |
11 кВ |
19 кВ |
● Прикладна схема 25 кВ американської коробки кабельної гілки
Якщо 25 кВ американська коробка кабельної гілки не може бути розміщена через обмеження ділянки, її можна безпосередньо поєднувати кабельними з'єднаннями для формування декількох кабельних гілок (шини не потрібні, а метод з'єднання показаний у наступному прикладі) і розміщений у кабельному траншеї або інших місцях. Приклад 1 Кожна група з чотирьох вхідних та вихідних ліній (2 × 600a+2 × 200a) складається з двох кабельних роз'ємів T-II, двох роз'ємів ліктя та проміжного роз'єму. T-ⅱ Кабельний роз'єм 200a підключений до роз'єму кабелю ліктя (інша сторона підключена до все ізольованого оксиду).

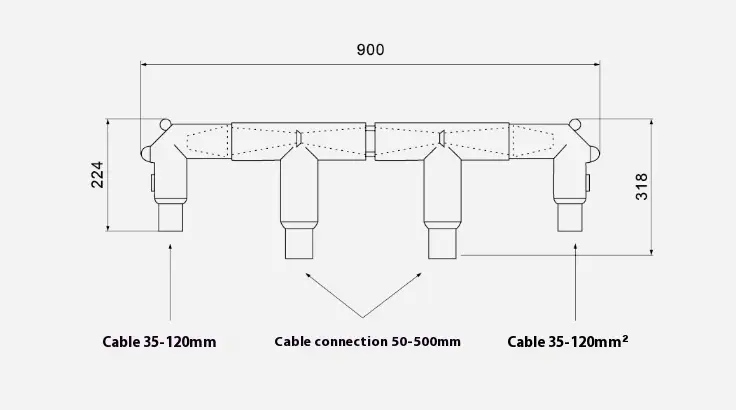

Дивіться на малюнку нижче приклади розміру:

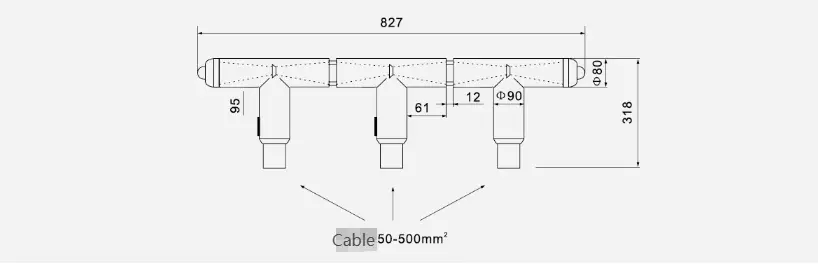

Приклад 2 Три лінії доступу (3x600a) Кожна фаза складається з трьох Т-подібних кабельних роз'ємів та двох проміжних з'єднувальних з'єднувачів. Див. Малюнок нижче для розмірів та прикладів:

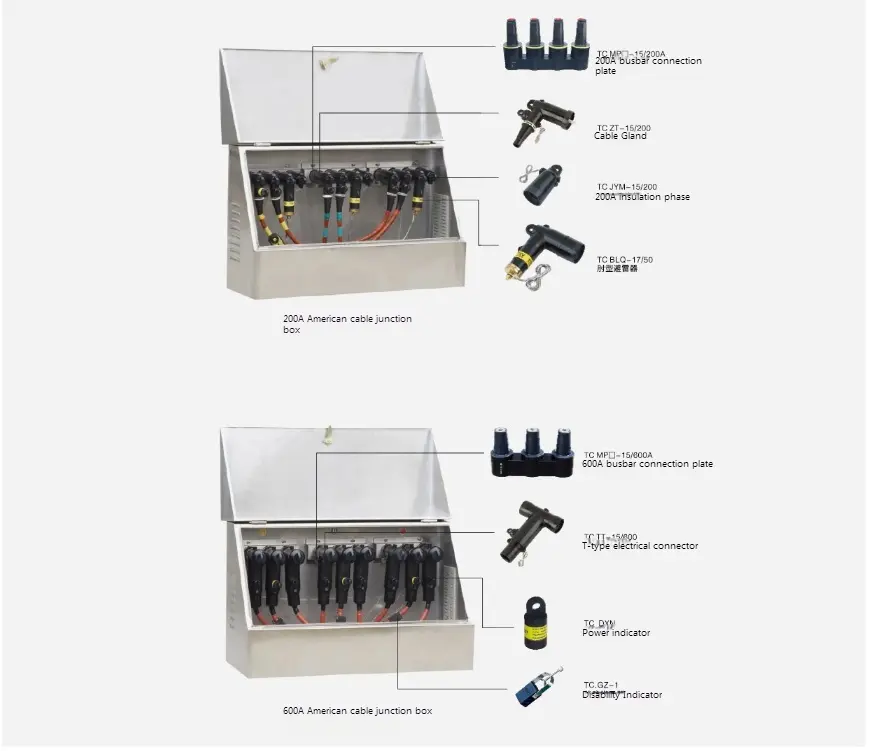

● Прикладна схема
