Роз'єм кабелю

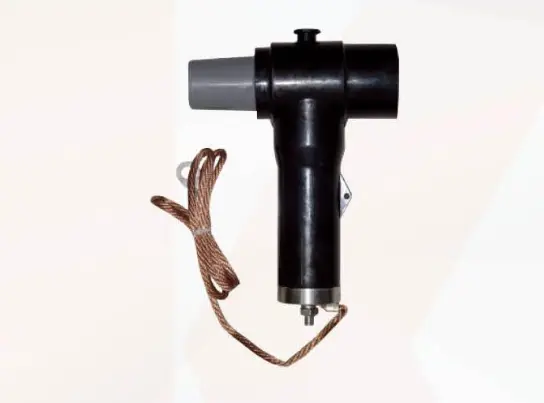

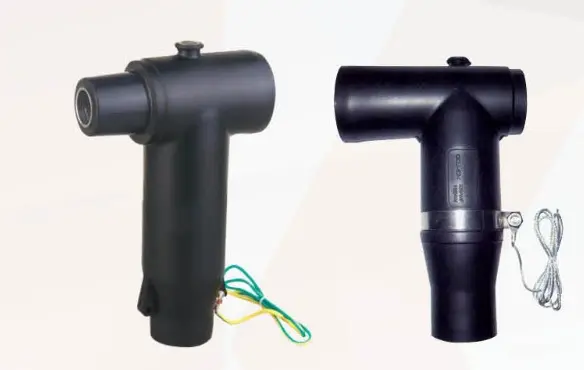

● Зображення продукту

◆ Огляд продукту

Як загальний роз'єм кабелю, задній аркутор безпосередньо встановлюється на 10 -кілограмованому дотику переднього/заднього роз'єму, щоб забезпечити захист перенапруги для електричного обладнання. Задня блискавка - повністю ізольована та герметична.

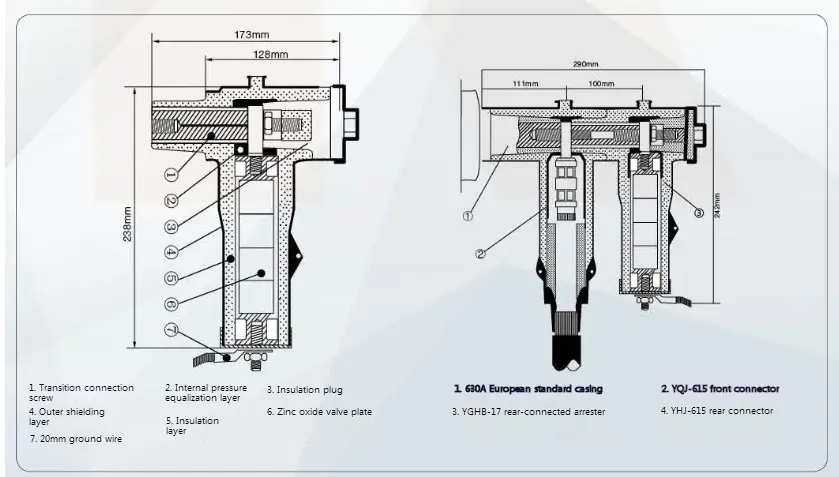

◆ Контур розміром

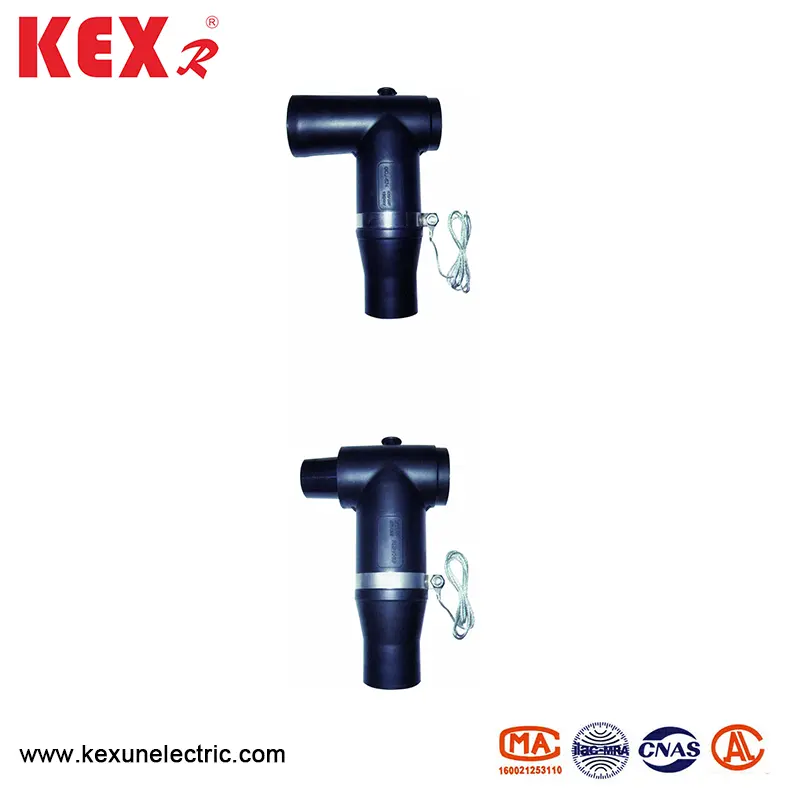

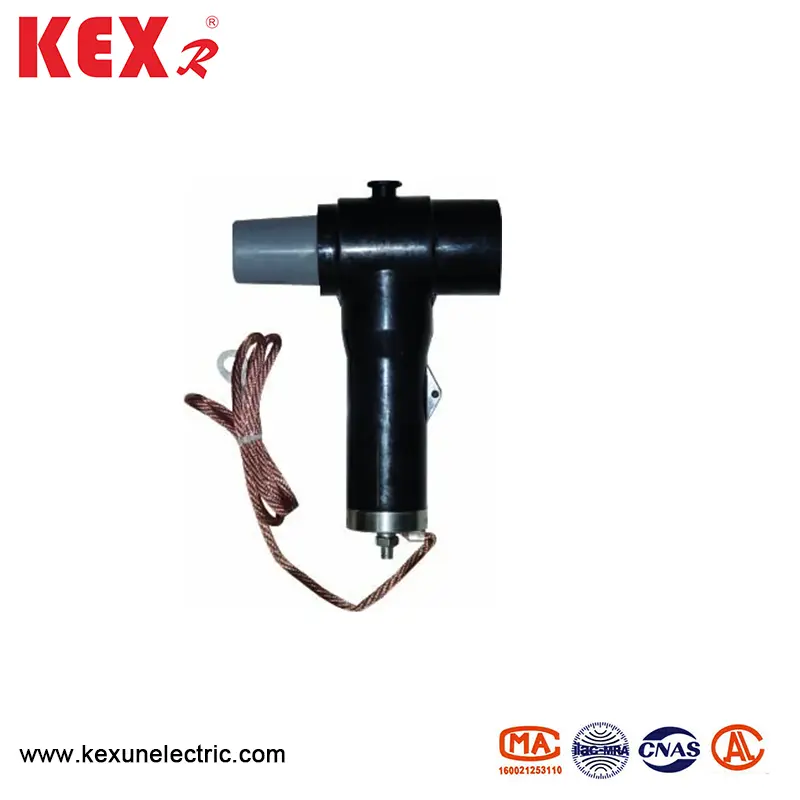

● Зображення продукту

◆ Огляд продукту

Роз'єм кабелю 15 кВ, розроблений відповідно до стандарту EN50181-1997, з вишуканим зовнішнім виглядом, і може бути застосований до мережевої шафи кільця 10 кВ, основної мережевої системи кабельної гілки або кільцевої мережевої системи коробки як вхідних та вихідних кабелів. Підключивши YHJ-615 дотик до заднього роз'єму або BL-17, може бути реалізована багатоканальна розширення або захист від перенапруги. Номінальний струм роз'єму кабелю 15 кВ - 630А. Він підходить для силових кабелів XLPE з перерізом 35-400 мм².

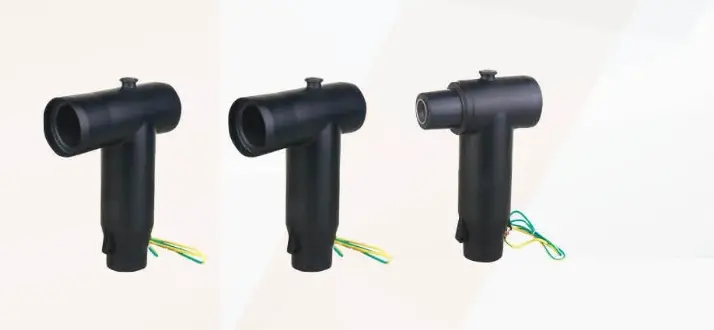

● Зображення продукту

◆ Огляд продукту

Дотиковий роз'єм кабелю 24 кВ розроблений відповідно до стандарту EN50181-1997, з вишуканим зовнішнім виглядом, і його можна застосувати до мережевої шафи з кільцевою мережею 24 кВ, основною мережевою системою кабельної гілки або кільцевою мережевою системою трансформатора коробки як доступу. Підключення дроту та кабелю. Підключивши YHJ-625 дотик до заднього роз'єму або BL-30, може бути реалізована багатоканальна розширення або захист від перенапруги. Номінальний струм дотичного роз'єму - 630A, який підходить для кабелю живлення XLPE з поперечним перерізом 35 ~ 400 мм².

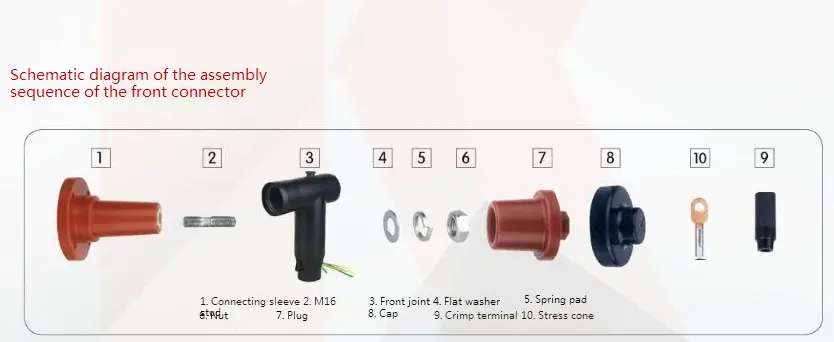

◆ Схематична схема послідовності переднього з'єднання

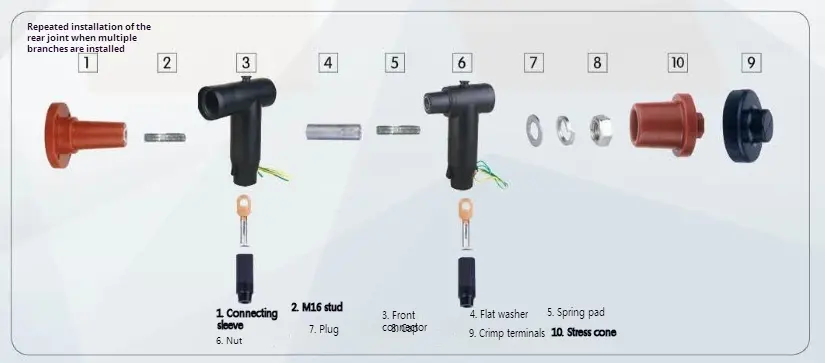

◆ Схематична схема складання послідовності переднього з'єднання та заднього з'єднання
