35 кВ кабельна коробка

The 35kV Cable Junction Box  produced by China supplier Kexun is a kind of cable tapping equipment for medium and high voltage distribution system, which is suitable for 35kV voltage level (the highest working voltage is 40.5kV), adopts European standard design (IEC, DIN, etc.), has the characteristics of complete insulation, modularization and high reliability, and is widely used in industries, new energy sources, urban power grids and інші поля.
Модель: 35 кВ
Бренд: KEXR

○ Основна особливість 35 кВ кабельної коробки

▶ Номінальна напруга: 35 кВ (відповідно до стандартів IEC 62271-200 та GB/T 11022).

▶ Повна ізоляція та повна герметизація: тверда ізоляція (наприклад, епоксидна смола та силіконова гума) або газоізоляція SF6, і немає голого провідника, із захистом IP65/IP67.

▶ Європейська технологія плагінів: Стандартні екрановані кабельні з'єднувачі (підтримка експлуатації в прямому ефірі (потрібні спеціальні інструменти).

▶ Модульна конструкція: вхідні та вихідні лінії можуть бути гнучко розширені (наприклад, 1 дюйм, 3 вихід, 2 дюйма та 4 вихід).

▶ Розумний вибір: індикатор несправностей, датчик температури, DTU (термінал розподілу) може бути інтегрований.



○ Типовий структурний склад 35 кВ кабельної коробки

▶ Коробка

Композитний матеріал з нержавіючої сталі /SMC стійкий до корозії та підходить для зовнішнього використання (-40 ℃ ~+70 ℃).

▶ Ізольований автобус

Мідний або алюмінієвий провідник, силіконова гума /ізоляція EPDM, частота потужності витримує напругу ≥70 кВ, блискавка імпульсу 170 кВ.

▶ Кабельний роз'єм

35 кВ захищені підключення плагінів (наприклад, тип Т та тип ліктя) з тестовими точками (необов’язково).

▶ Захисний пристрій

Можна вибрати блискавку, індикатор несправностей та дисплея з коротким замиканням та живий дисплей.

▶ Земляна система

Шар коробки та кабельного екранування надійно заземлені (опір заземлення ≤4ω).


○ Встановлення та експлуатація та технічне обслуговування 35 кВ

 ◆ Вимоги до встановлення

Зачистка та різання кабелю: точно відповідає спільним специфікаціям (помилка 1 мм), щоб уникнути пошкодження ізоляційного шару.

▶ Встановлення з'єднувача: очистіть контактну поверхню та нанесіть силіконову жир, щоб запобігти окисленню. Затягніть гайковим ключем (наприклад, T-Joint потребує 35 ~ 40n м).

▶ заземлення: коробка та кабельний щит повинні бути надійно заземлені (опір заземлення ≤4ω).


◆ Безпечна робота

▶ Перевірте електроенергію після несправності електроенергії та носіть ізоляційні рукавички та окуляри під час роботи.

▶ Переконайтесь, що перемикач заземлення закритий (якщо такий є) перед підключенням та відключенням з'єднувача.


◆ Пропозиція щодо обслуговування

▶ Щорічна перевірка: вимірювання інфрачервоної температури (орієнтація на моніторинг підвищення температури суглобів).

▶ Огляд ущільнення: замініть герметичне кільце раз на п’ять років (волога та пил).

▶ Тест ізоляції: проводити тест на витримку напруги кожні 3 роки.


● Технічний параметр європейського кабельного коробки європейського типу 35 кВ

Номінальна напруга

35 кВ

Оцінений струм

630A

Динамічний стабільний струм

50Ka/0.3s

Теплостійкий струм

20KA/0,3S

1 хв. Робоча частота витримує напругу

42 кВ

15 хвилин постійного струму витримка напруги

52 КВ

Освітлюючий імпульс витримує напругу

105 кВ

Ступінь оболонки IP

IP33

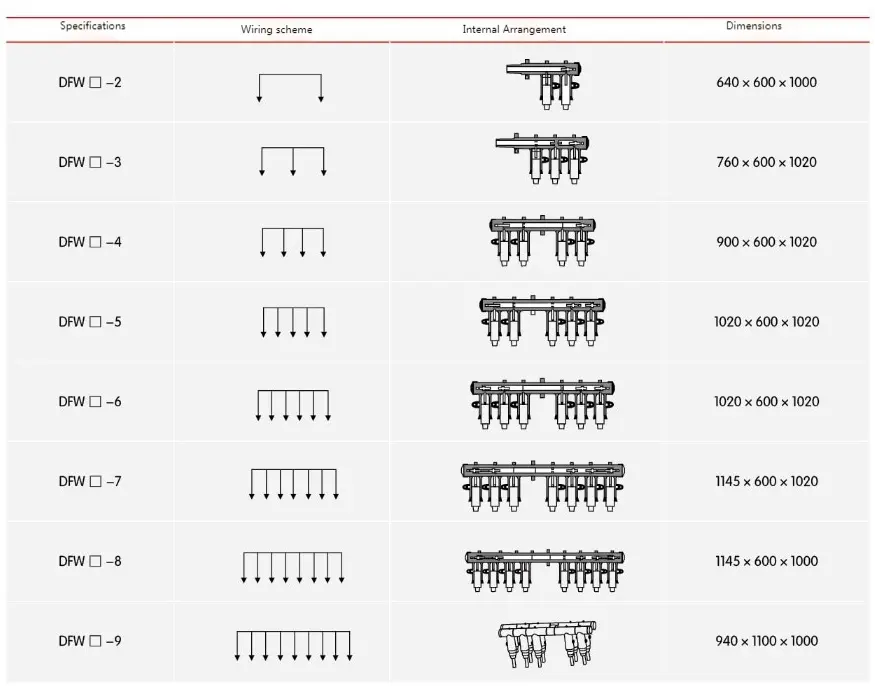

● 35 кВ Європейський тип кабельного з'єднання Номер замовлення замовлення

35kv Cable Junction Box
