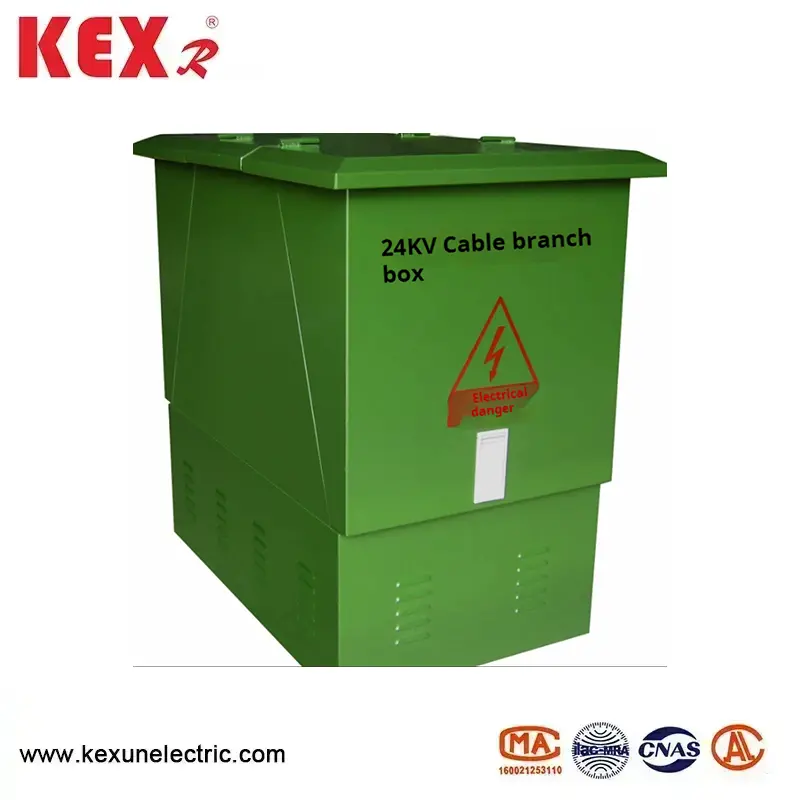

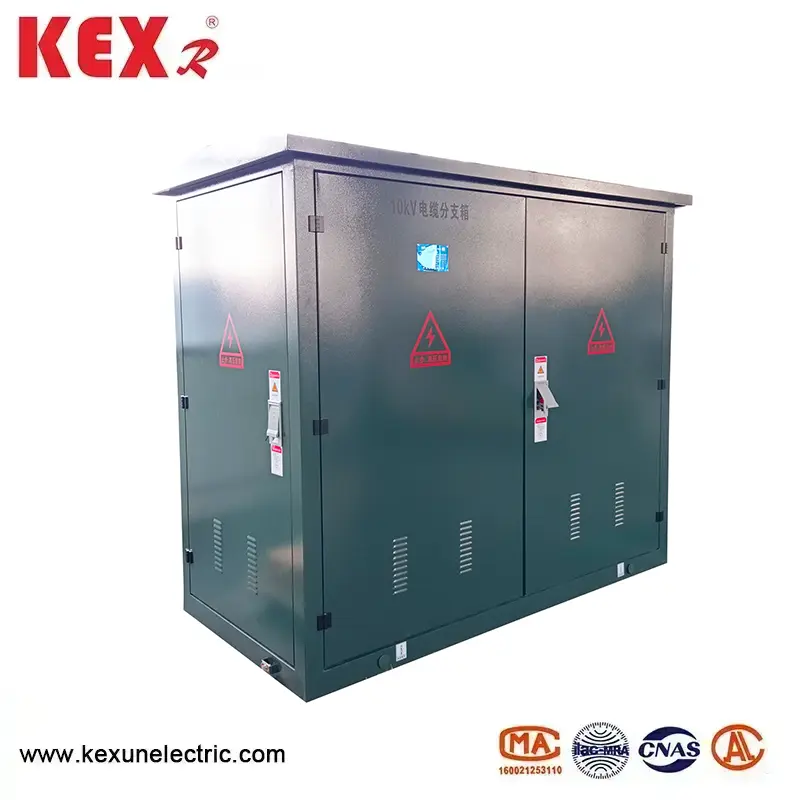

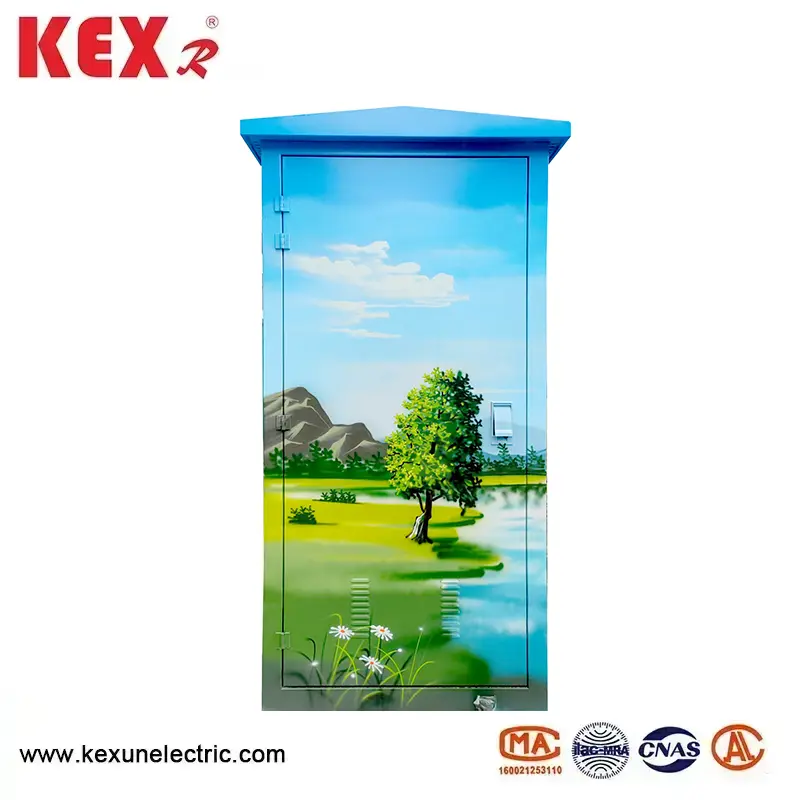

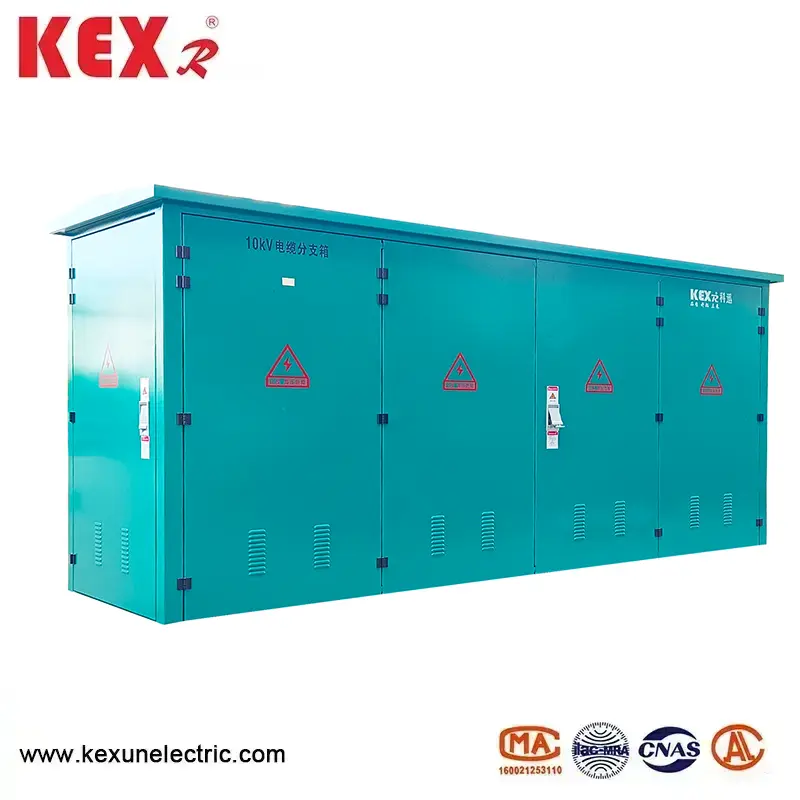

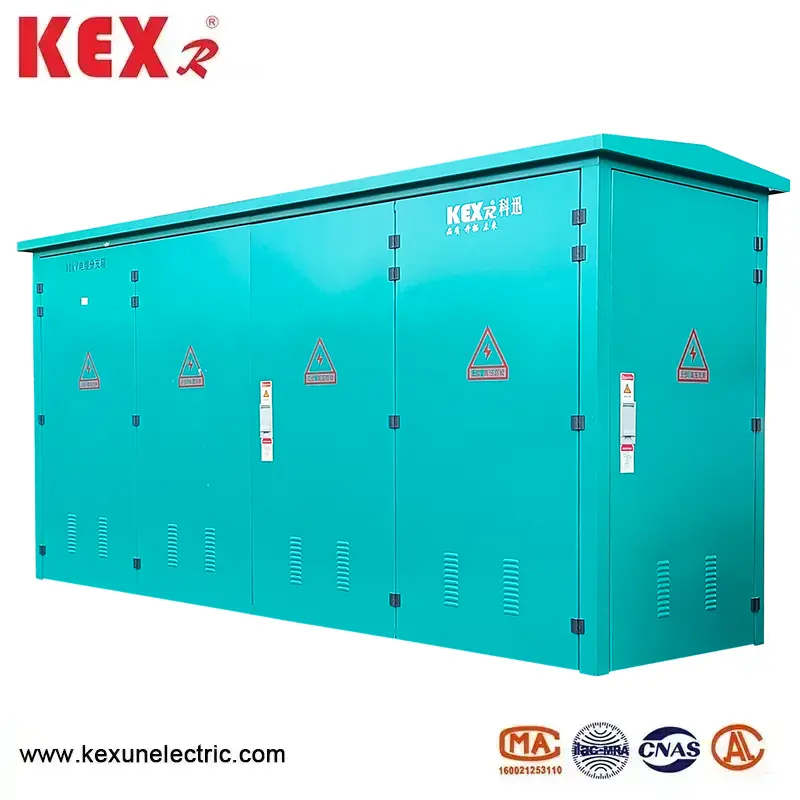

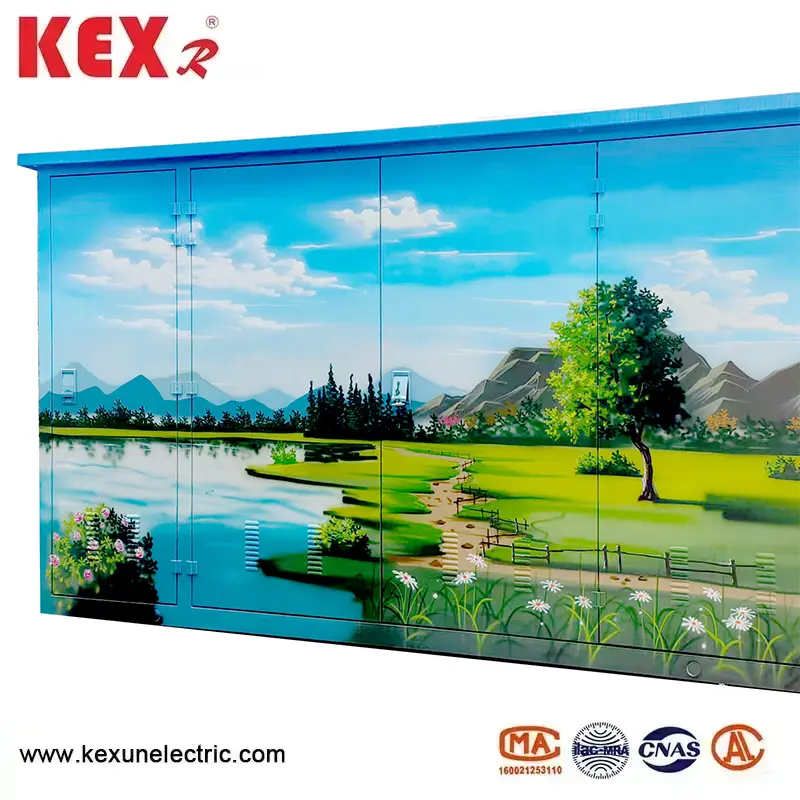

Розділювач кабелю 24 кВ

●Основні характеристики кабельного розділювача 24 кВ

▶Ступінь напруги: номінальна напруга кабельного розділювача 24 кВ становить 24 кВ (відповідає стандарту IEC 62271-200 або GB/T 11022).

▶Повністю ізольоване ущільнення: струмоведучі частини ізольовані твердою ізоляцією або газом SF6, без відкритого провідника, пило- та водонепроникні (IP65/IP67).

▶Технологія роз’єму в європейському стилі: екрановані кабельні з’єднувачі Т-типу або ліктя є стандартними, а також підтримується роз’єм під напругою (потрібні спеціальні інструменти).

▶Модульне розширення: стандартні блоки (наприклад, 1 вхід, 4 виходу, 2 входу та 6 виходів) можна гнучко комбінувати для підтримки подальшого розширення ємності.

●Кабельна розподільна коробка 24 кВ Типова конструкція

▶Коробка виготовлена ​​з нержавіючої сталі / SMC, яка є стійкою до корозії та призначена для зовнішнього використання (-40℃~+70℃).

▶Ізоляційна шина виготовлена ​​з міді або алюмінію, обгорнута ізоляційним шаром із силіконової гуми/EPDM, а рівень ізоляції становить ≥50 кВ (витримувана напруга промислової частоти).

▶Кабельний роз’єм

Екранований вставний роз’єм 24 кВ (наприклад, типу RIP та ізоляція EPDM) з тестовою точкою (опція).

▶Захисний пристрій може бути оснащений індикатором короткого замикання, дисплеєм у реальному часі та грозовідвідником.

Клема заземлення коробки системи заземлення+заземлення екрану кабелю, опір заземлення ≤4Ω.

●Типові сценарії застосування розділювальної коробки 24 кВ Типова структурна

▶Нова енергетична електростанція: офшорна вітрова електростанція з відведенням колекторної лінії 24 кВ.

▶Індустріальний парк: Кабельне відгалуження високовольтного двигуна або трансформатора.

▶Шахта/нафтове поле: вибухозахищена відгалужувальна коробка 24 кВ (Ex d IIC T4).

▶Міська високовольтна розподільна мережа: альтернативна схема кабельно-кільцевої мережевої шафи (економія місця)

●Умови використання кабельної роздільної коробки 24 кВ європейського типу

Температура навколишнього середовища кабельної розподільчої коробки європейського типу 10 кВ: -30~40 ℃

Швидкість вітру: еквівалентна 34 м/сл і не більше 700 Пал

Вологість повітря: середньодобова відносна вологість не більше 95%

Середньомісячна відносна вологість не більше 95%

 Ударостійкість: горизонтальне прискорення не більше 0,4 м/с², а вертикальне прискорення не більше 0,15 м/с²

Нахил місця встановлення кабельної розподільної коробки європейського типу: менше 3

Середовище встановлення: навколишнє повітря не повинно бути явно забруднене корозійним, горючим газом, водяною парою тощо, а місце встановлення не повинно зазнавати сильної вібрації.

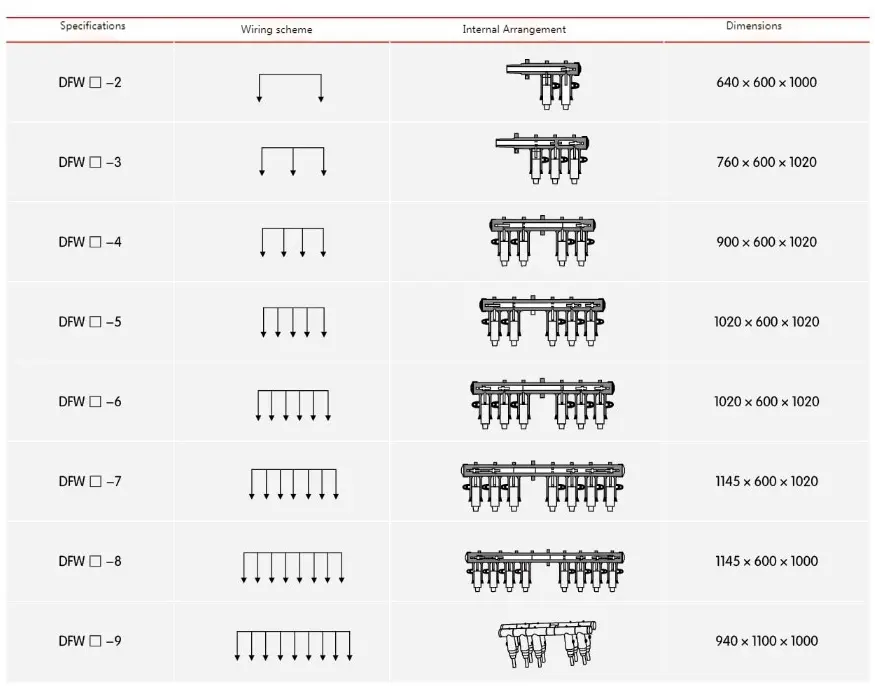

● Технічні параметри 24KV кабельного розділювача європейського типу

● Опис номеру замовлення для кабельного розгалужувача 24 кВ європейського типу

FAQ

Q: MOQ коробки 24KV

В: Ми навіть можемо продати 1 комплект.

З: Гарантія на такий продукт?

В: 12-24 місяці
