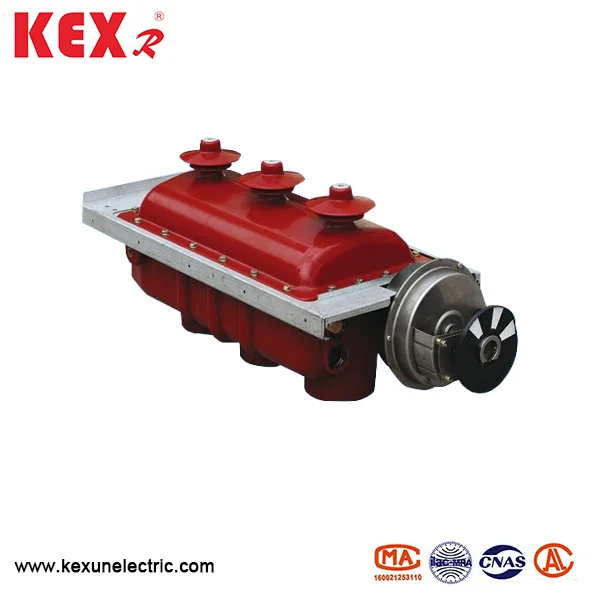

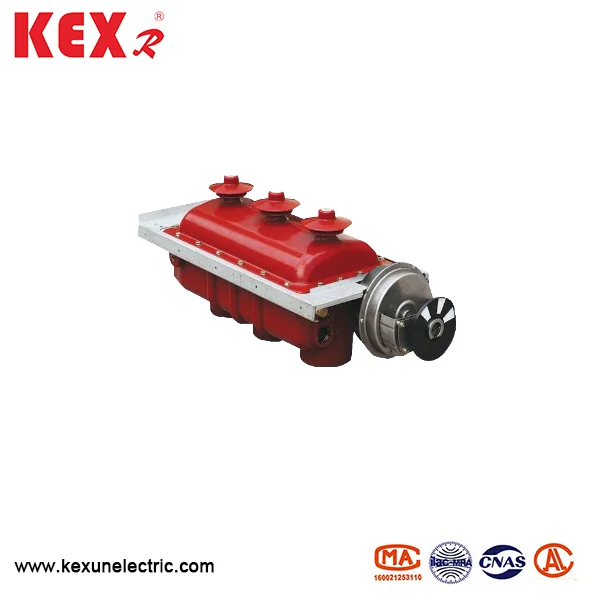

FLRN48-12D Тип SF6 Перемикач навантаження

Перемикач завантаження SF6 типу FLRN48-12D-це продукт комутатора навантаження незалежно розроблений Kexun у Китайській фабриці у 2008 році, який застосовується до основного блоку кільця XGN15-12SF6. Він має високу економіку, безпеку та надійність, просту структуру, гнучку роботу, надійне переплетення та зручна установка.
Модель: FLRN48-12D
Бренд: KEXR

Надіслати запит

Опис продукту

Flrn48 12d Type Sf6 Load Switch

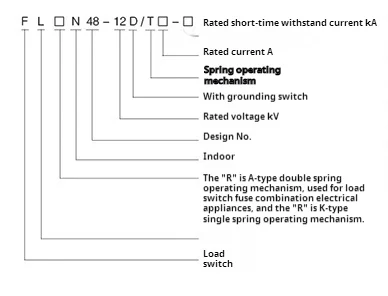

● Значення моделі

Flrn48 12d Type Sf6 Load Switch

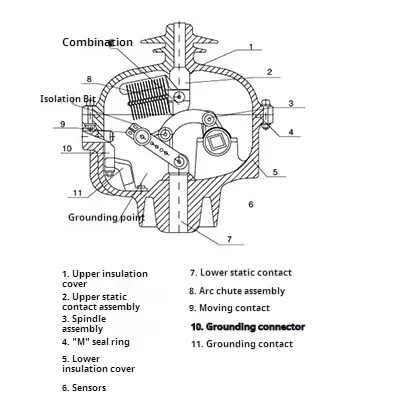

● Структура та принцип

Основна схема та заземлення перемикачів завантаження FLRN48-12D SF6 запечатані в ізоляційній оболонці, виготовленій з епоксидної смоли процесом APGI, яка має переваги хороших продуктивності ізоляції та середовища проти забруднення. Ізоляційна оболонка складається з верхньої ізоляційної кришки та нижньої ізоляційної кришки, яка наповнюється газом SF6 відносним тиском 0,4BAR. Нижня ізоляційна кришка приймає локальні мембранні мембрани з тонкостінними та товстими вибухами, щоб переконатися, що у разі нещасних випадків тиск надлишкового тиску газу SF6 падає після прориву через захисну плівку, а газ безпосередньо обприскується на задню частину шафи для забезпечення особистої безпеки.

Flrn48 12d Type Sf6 Load Switch

◆ Зберігайте стандарту

IEC60265 、 IEC62271 、 GB3804 、 GB16926 тощо.

● Використання умов

◆ Температура навколишнього середовища: температура навколо вимикача завантаження SF6 типу FLRN48-12D типу SF6

Має бути -40 ~ 40 ℃

◆ Вологість: Максимальна середня відносна вологість становить ≤ 95% на день і ≤ 100% на місяць.

◆ Висота: Перемикач завантаження типу FLRN48-12D повинен бути встановлений на висоті нижче

2000 м.

◆ Сейсмічна здатність: ≤8

◆ Навколишнє повітря повинно бути вільним від очевидного забруднення, таких як корозійна, горюча газова та водяна пара, і не повинно бути часто насильницької вібрації.

● Технічні параметри перемикача завантаження типу FLRN48-12D SF6

Предмет	Одиниця	FLRN36-12D/T630-20 Тип	FLRN36-12D/100-50 Тип
Номінальна напруга	KV	12	12
Оцінка частоти	Гц	50	50
Оцінений струм	A	630	100
1 хв. Частота потужності витримує напругу міжфазу/перелом	KV	42/48	42/48
Імпульс блискавки протистояти напругою міжфази/перелому	KV	75/85	75/85
5 хв.	KV	24	24
Номінальний струм теплової стійкості 3 секунди /2 секунди	З	20/20	20/20
Номінальний динамічний стабільний струм （Peak）	З	50/50	50/50
Оцінений струм закриття короткого замикання	З	50/50	125/50
Оцінений струм переривання закритого циклу	A	630
Рейтинг активного навантаження, що перериває струм	A	630
Рейтингове струм зарядки кабелю	A	10	10
Оцінений струм розриву короткого замикання	З		50
Оцінений струм передачі	A		1700
Тип запобіжника			Xrnt-12kv/100a
Заплідний вплив кидає енергію	J		1 ± 0,5
Механічне життя	Час	5000/2000	3000/2000
Відстань між зарядженими тілами та відносною ізоляцією повітря	мм	≥125	≥125
Тиск газу SF6	бар	0.4	0.4
Синхронізація відкриття та закриття	РС	≤2	≤2
Опір основного ланцюга	дитячий	≤65	≤65
